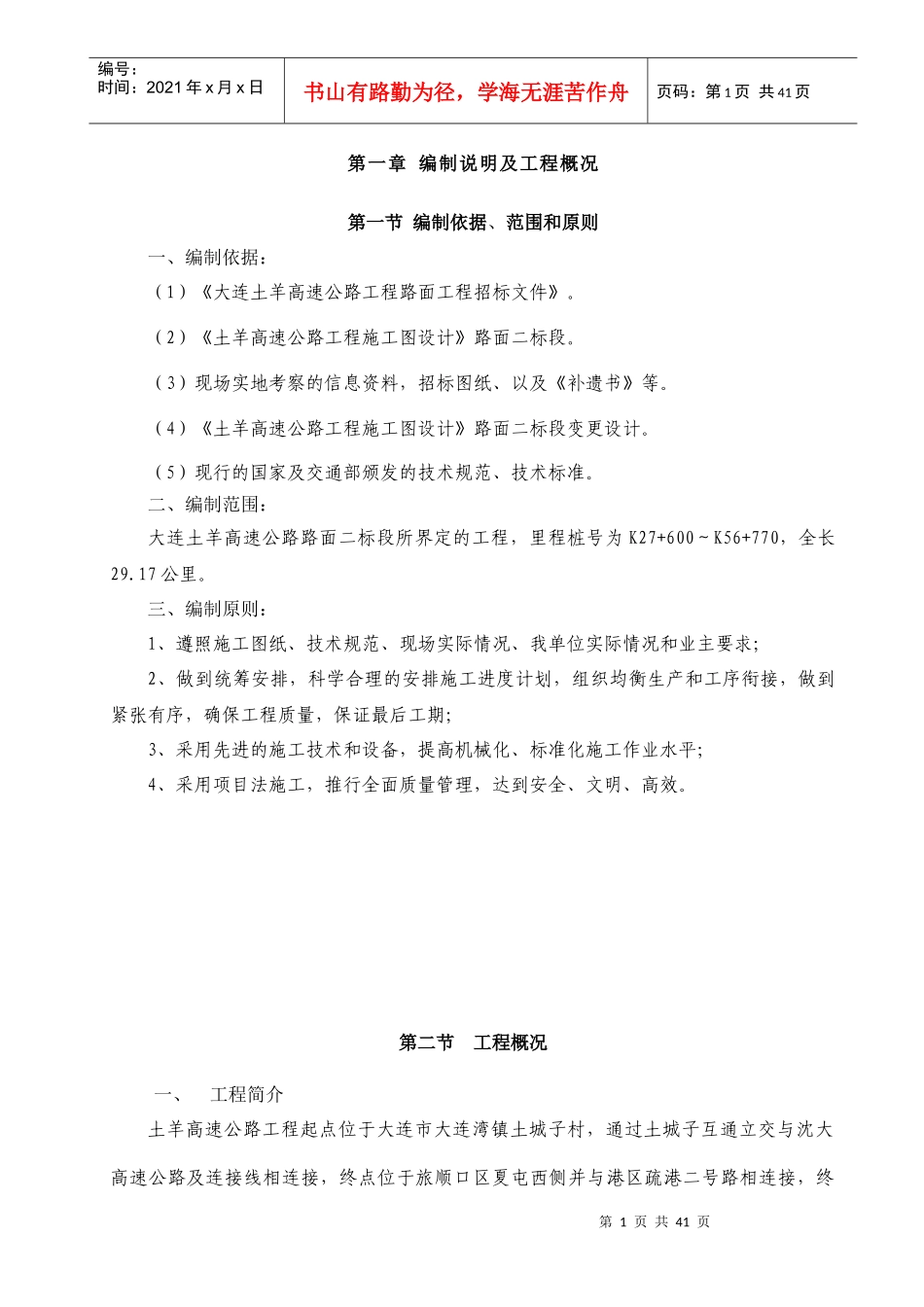

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页第一章编制说明及工程概况第一节编制依据、范围和原则一、编制依据：（1）《大连土羊高速公路工程路面工程招标文件》。（2）《土羊高速公路工程施工图设计》路面二标段。（3）现场实地考察的信息资料，招标图纸、以及《补遗书》等。（4）《土羊高速公路工程施工图设计》路面二标段变更设计。（5）现行的国家及交通部颁发的技术规范、技术标准。二、编制范围：大连土羊高速公路路面二标段所界定的工程，里程桩号为K27+600～K56+770，全长29.17公里。三、编制原则：1、遵照施工图纸、技术规范、现场实际情况、我单位实际情况和业主要求；2、做到统筹安排，科学合理的安排施工进度计划，组织均衡生产和工序衔接，做到紧张有序，确保工程质量，保证最后工期；3、采用先进的施工技术和设备，提高机械化、标准化施工作业水平；4、采用项目法施工，推行全面质量管理，达到安全、文明、高效。第二节工程概况一、工程简介土羊高速公路工程起点位于大连市大连湾镇土城子村，通过土城子互通立交与沈大高速公路及连接线相连接，终点位于旅顺口区夏屯西侧并与港区疏港二号路相连接，终第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页点桩号K56+770。本项目包括K27+600-K56+770主线及互通立交工程路面的底基层、基层、下面层(AC20I)、中面层(ACl6I)、上面层(SMAl3)，及排水工程等工程。路线全长29.17Km。设计时速100公里/小时。工程开工时间为2007年4月1日，原定交工时间为2007年9月30日，现调整为2008年6月20日。二、路面结构形式(1)填方段及非石质挖方段表面层4cm沥青玛蹄脂碎石抗滑层（SMA-13）中面层5cm中粒式改性沥青混凝土(AC-16I型)下面层6cm中粒式沥青混凝土(AC-20I型)上基层18cm厂拌水泥稳定级配碎石下基层18cm厂拌水泥稳定级配碎石底基层16cm厂拌水泥稳定级配碎石总厚度为67cm。其中表面层沥青马蹄脂碎石抗滑层的铺筑范围为全线行车道宽度、曲线超高段两侧硬路肩和互通立交的渐变段及加减车道全宽范围(2)石质挖方段表面层4cm沥青玛蹄脂碎石抗滑层（SMA-13）中面层5cm中粒式改性沥青混凝土(AC-16I型)下面层6cm中粒式沥青混凝土(AC-20I型)上基层18cm厂拌水泥稳定级配碎石第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页下基层18cm厂拌水泥稳定级配碎石垫层16cm级配碎石总厚度为67cm。(3)桥梁路段表面层4cm沥青玛蹄脂碎石抗滑层（SMA-13）中面层5cm中粒式改性沥青混凝土(AC-16I型)总厚度为9cm。(4)主线及互通立交收费站上面层27cm水泥混凝土(混凝土标号30号)基层24cm厂拌水泥稳定级配碎石•底基层16cm厂拌水泥稳定级配碎石总厚度为67cm。另外，在沥青混凝土各面层之间设置粘层沥青，粘层沥青采用专用PCR型快裂阳离子改性乳化沥青，用量0．3L／m2;为保护基层及防水，在半刚性基层顶面设下封层，下封层采用慢裂阴离子PA-2型乳化沥青。三、主要工程数量及完成情况我标段设计图纸变更后的工程总量、2007年实际完成的各分项工程总量，及剩余工程量如下：主要工程数量汇总表支付编号项目名称单位工程总量07年完成工程量08年剩余工程量304-1水泥稳定上底基层-a厚180mm㎡684137479539204598304-2水泥稳定下底基层-a厚180mm㎡710294498646211948第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页-c厚240mm㎡1244037598681304-3水泥稳定碎石底基层-a厚160mm㎡593525443230150295306-1级配碎石垫层-a厚160mm㎡1596167811981497307-2粘层㎡14327541296781303076307-3封层㎡657411479539177872307-4SBS改性沥青桥面防水层㎡1228823579987083307-5主线及匝道桥头搭板处理m28814632418308-1SBS改性沥青细粒式沥青混凝土-a厚40mm（细粒式沥青砼）㎡0-b厚40mm（沥青马蹄脂抗滑层）㎡7174950717495308-2SBS改性沥青中粒式沥青混凝土-a厚50mm㎡780293158161622132308-3中粒式沥青混凝土-a厚60mm㎡657411314297343114310-1水泥混凝土面板-a厚270mm（混凝土抗折强度MPa）...
