数控直流电流源总体设计方案VIP免费

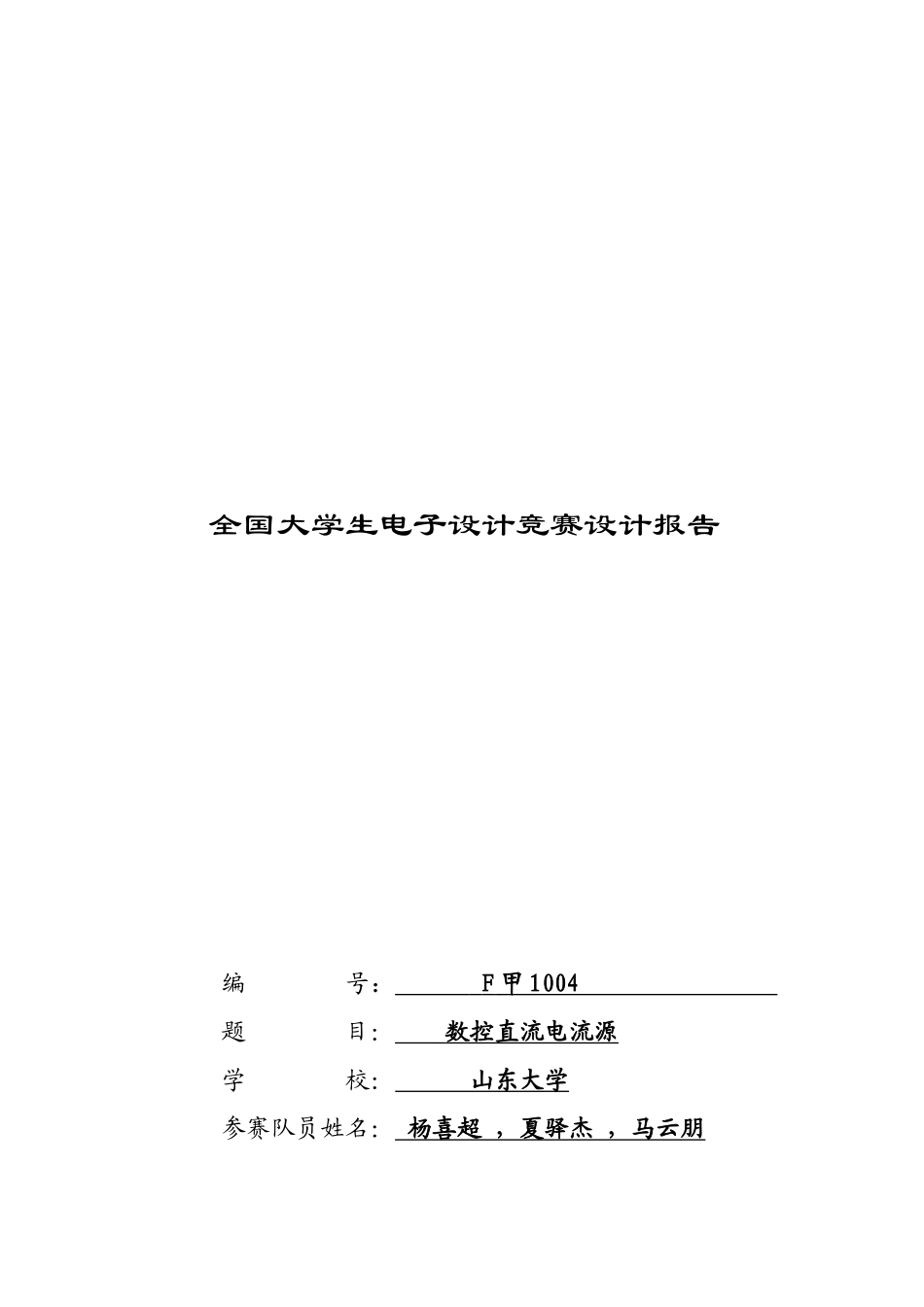

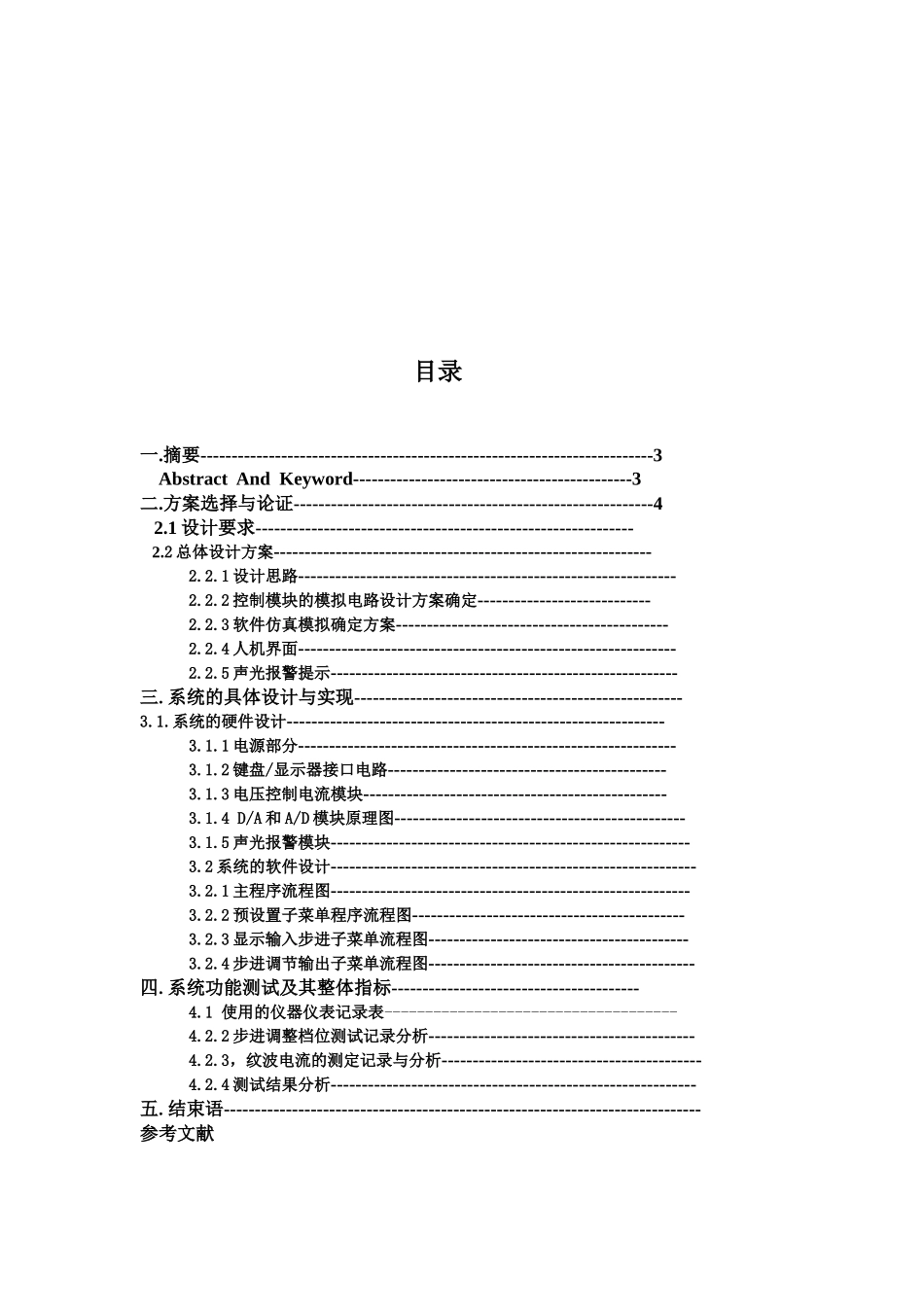

全国大学生电子设计竞赛设计报告编号：F甲1004题目：数控直流电流源学校：山东大学参赛队员姓名：杨喜超，夏驿杰，马云朋目录一.摘要-------------------------------------------------------------------------3AbstractAndKeyword---------------------------------------------3二.方案选择与论证----------------------------------------------------------42.1设计要求-------------------------------------------------------------2.2总体设计方案-------------------------------------------------------------2.2.1设计思路-------------------------------------------------------------2.2.2控制模块的模拟电路设计方案确定----------------------------2.2.3软件仿真模拟确定方案--------------------------------------------2.2.4人机界面-------------------------------------------------------------2.2.5声光报警提示--------------------------------------------------------三.系统的具体设计与实现-----------------------------------------------------3.1.系统的硬件设计-------------------------------------------------------------3.1.1电源部分-------------------------------------------------------------3.1.2键盘/显示器接口电路---------------------------------------------3.1.3电压控制电流模块-------------------------------------------------3.1.4D/A和A/D模块原理图-----------------------------------------------3.1.5声光报警模块----------------------------------------------------------3.2系统的软件设计-----------------------------------------------------------3.2.1主程序流程图----------------------------------------------------------3.2.2预设置子菜单程序流程图--------------------------------------------3.2.3显示输入步进子菜单流程图------------------------------------------3.2.4步进调节输出子菜单流程图-------------------------------------------四.系统功能测试及其整体指标----------------------------------------4.1使用的仪器仪表记录表------------------------------------4.2.2步进调整档位测试记录分析-------------------------------------------4.2.3，纹波电流的测定记录与分析------------------------------------------4.2.4测试结果分析-----------------------------------------------------------五.结束语-----------------------------------------------------------------------------参考文献数控直流电流源摘要本系统采用SPCE061A16位单片机作为控制核心的直流源，可以完全按用户要求输出相应电流值的智能数控直流源，其电流输出可以进行按照不同幅度调节。本设计采用了高共模抑制比低温漂的直流放大器OP07，因其一般工作在闭环状态只要外接几个电阻即可构成具有深度负反馈的放大器，故可以在反馈性恒流源电路作比较器，使其各项性能指标得到显著提高。我们采用12位D/A转换器AD767实现D/A转化得到近似线形电压，为放大器提供基准电压来控制电流放大器产生相应的电流，同时通过12位A/D转换器AD574进行电压采样，利用软件对电流进行闭环调节，以达到获取精确电流的目的。关键词：高共模抑制比集OP07闭环调节AD767AD574SPCE061A数控电流源Abstract:ThissystemisanumericalcontroldirectcurrentsupplywhichadoptstheSPCE061A,16_bitMCU,asthecontrolcore.Ourintelligentworkscanoutputtherequiringexactcurrentundertheuser’sorder.Besides,thecurrentoutputcanchangeindifferentscales.TheoperationalamplifierOP07withahighCMRRandalowtemperaturedrift，whichcanmakeupadeep-feedbackamplifierwithonlyseveralresistances，canbeusedasthecomparatorinthecurrentproducerinordertooptimizeourallkindsofguidelines.TheMCUprovidesthe12_bitD/AconverterAD767withdigitalsignalstomakethesignalsconvertedintoexactlylinearvoltages,whichisusedtosuppl...
