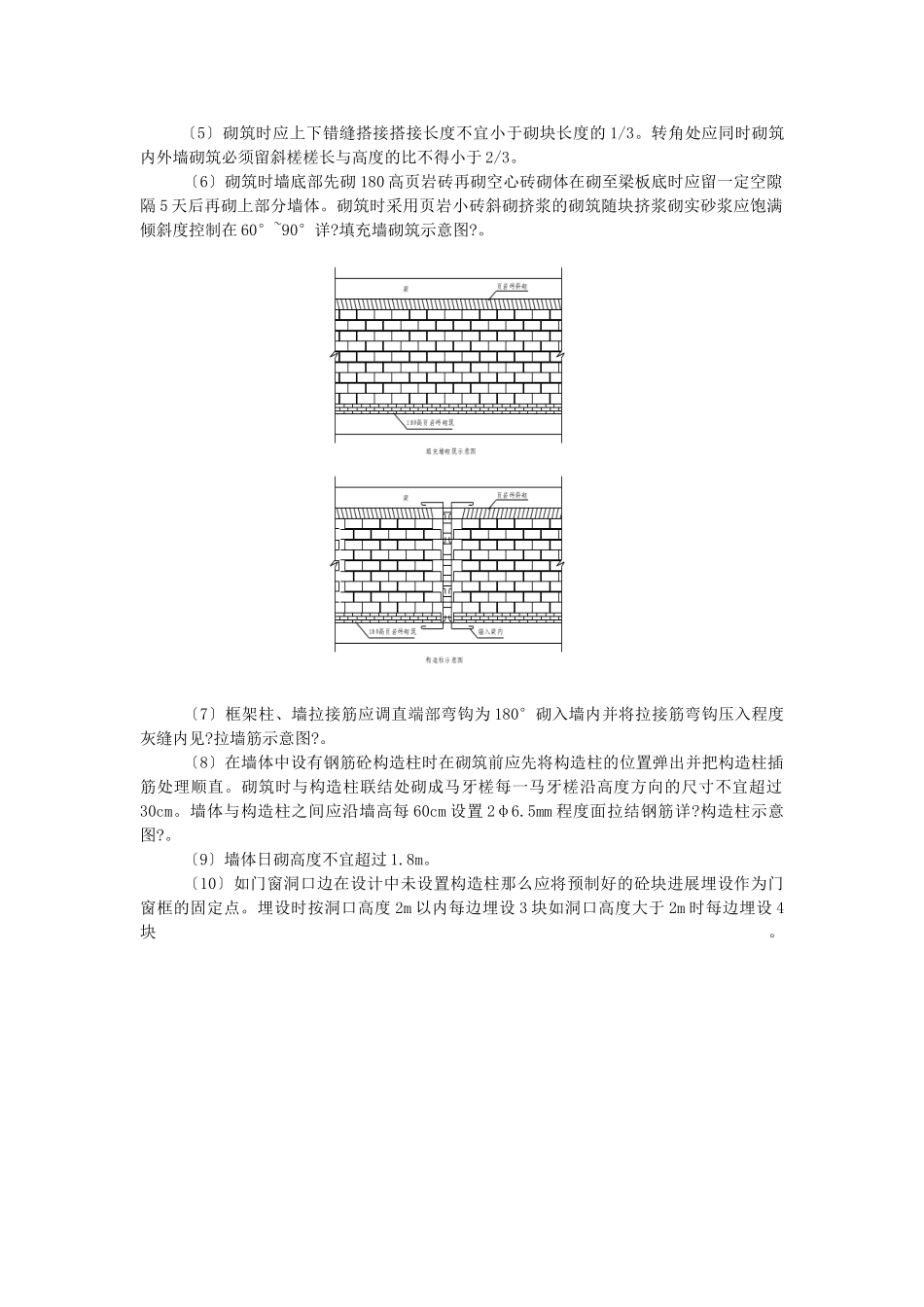

富临·大都会砌体工程一、砌筑材料及使用部位1、页岩空心砖：用于外填充墙及设计注明处。2、页岩实心砖：用于外填充墙及设计注明处。3、轻质墙板：详设计。4、砌体砂浆标为±0.000以下M5水泥砂浆和±0.000以上M5混合砂浆严格按照配合比进展施工。二、主要施工机械设置2台砂浆搅拌机对砌筑砂浆进展集中搅拌严禁人工拌合。利用塔吊和提升机解决砌块和砂浆的垂直运输人力进展程度运输。三、施工：砌体填充墙施工必须符合?砌体工程施工质量验收?〔GB50203-2002〕和有关的规定(一)、做法：A、厨房、卫生间墙体根部150高浇注同墙厚C20素砼〔现场自拌〕。B、门窗洞两那么内墙转角处页岩实心砖。C、台栏板、屋面儿墙假设无上翻梁墙体根部150高浇注同墙厚C20素砼〔现场自拌〕。D、水电井室地面为原浆压光墙面20厚混合砂浆抹灰;通风井随砌随抹13厚1：3水泥砂浆刮糙。E、构造柱布置详设计GSBZ03变更窗洞大于2.1M在墙裙中部设置一根稳定柱子配筋同构造柱。F、外墙窗均设置C20砼窗台板宽300mm厚100mm(结合外立面线条设置)内配筋为3Φ8钢筋Φ6.5@200。G、商业电梯井道做法详专项设计。H、卫生间窗高度统一为1200mm,离地高度1100mm。I、其他未明确之处按及设计施工图、图集施工。J、儿墙压顶断面为：宽200mm厚80mm内配筋3Φ8钢筋Φ6@200。K、小于等于300mm的门边砖跺按照构造柱施工。〔二〕施工工序安排砌体、构造柱、压顶施工工序安排墙基清理－→分墨弹线－→潮湿基层－→排砖挂线砌筑－→扎构造柱、过梁、压顶钢筋及验收－→支模－→润湿模板后捣砼－→砼养护－→砌筑过梁上部砌体－→验收〔三〕施工操作填充墙施工：〔1〕墙基清理、分墨弹线：为保证砌体与砼有效的结合在砌筑前并用水冲洗干净。并复核轴线、标高是否一致再根据设计图放出墙体轴线、边线、构造柱以及门窗洞口线由专职质检员检查并签字认可前方能进展下道工序。〔2〕砌筑前先提早1—2天将砖浇水淋透含水率控制在5左右砌块外表吃水深度控制在6～8毫米手感潮湿为宜。根据弹好的门窗洞口、构造柱位置线进展摆砖来合理确定灰缝和组砌方式尽量减少砍砖。〔3〕对页岩砖的砌筑时采用一铲灰、一块砖、一挤揉的“三一〞砌筑法。砌体应横平竖直灰浆饱满做到“上跟线下跟棱左右相邻要对平〞。每砌五皮左右要用靠尺检查墙面垂直度和平整度随时纠正偏向严禁事后凿墙。〔4〕灰缝应横平竖直砂浆饱满程度灰缝厚度不大于15mm竖向灰缝宽度不得大于20mm。〔5〕砌筑时应上下错缝搭接搭接长度不宜小于砌块长度的1/3。转角处应同时砌筑内外墙砌筑必须留斜槎槎长与高度的比不得小于2/3。〔6〕砌筑时墙底部先砌180高页岩砖再砌空心砖砌体在砌至梁板底时应留一定空隙隔5天后再砌上部分墙体。砌筑时采用页岩小砖斜砌挤浆的砌筑随块挤浆砌实砂浆应饱满倾斜度控制在60°~90°详?填充墙砌筑示意图?。〔7〕框架柱、墙拉接筋应调直端部弯钩为180°砌入墙内并将拉接筋弯钩压入程度灰缝内见?拉墙筋示意图?。〔8〕在墙体中设有钢筋砼构造柱时在砌筑前应先将构造柱的位置弹出并把构造柱插筋处理顺直。砌筑时与构造柱联结处砌成马牙槎每一马牙槎沿高度方向的尺寸不宜超过30cm。墙体与构造柱之间应沿墙高每60cm设置2φ6.5mm程度面拉结钢筋详?构造柱示意图?。〔9〕墙体日砌高度不宜超过1.8m。〔10〕如门窗洞口边在设计中未设置构造柱那么应将预制好的砼块进展埋设作为门窗框的固定点。埋设时按洞口高度2m以内每边埋设3块如洞口高度大于2m时每边埋设4块。构造柱、压顶、现浇带施工〔1〕钢筋绑扎：先将基层清理干净并将锚入梁板内的预埋钢筋调正柱下部钢筋与锚入梁内的预埋钢筋绑扎搭接搭接长度为36d上部钢筋与预埋钢筋单面焊接焊接长度为10d构造柱箍筋在柱上下500范围内加并按设计设计要求的规格、型、数量进展绑扎。〔2〕支摸：采用定型组合钢模或木模用φ48型钢支撑结实。〔3〕砼的浇筑：浇筑前先将模板浇水潮湿并将模板内的残渣清理干净采用砼搅拌机拌制用插入式振动棒分层捣实其砼坍落度控制在50—70mm浇筑12h后进展浇水养护。〔4〕砼的浇筑方式：当顶部为梁时砼浇筑成楔形详?构造柱浇筑示意图?浇好后将多余砼打掉顶部为现浇板时那么在板面留孔向下浇筑。〔5〕压顶、...
