数控铣床培训完全手册VIP免费

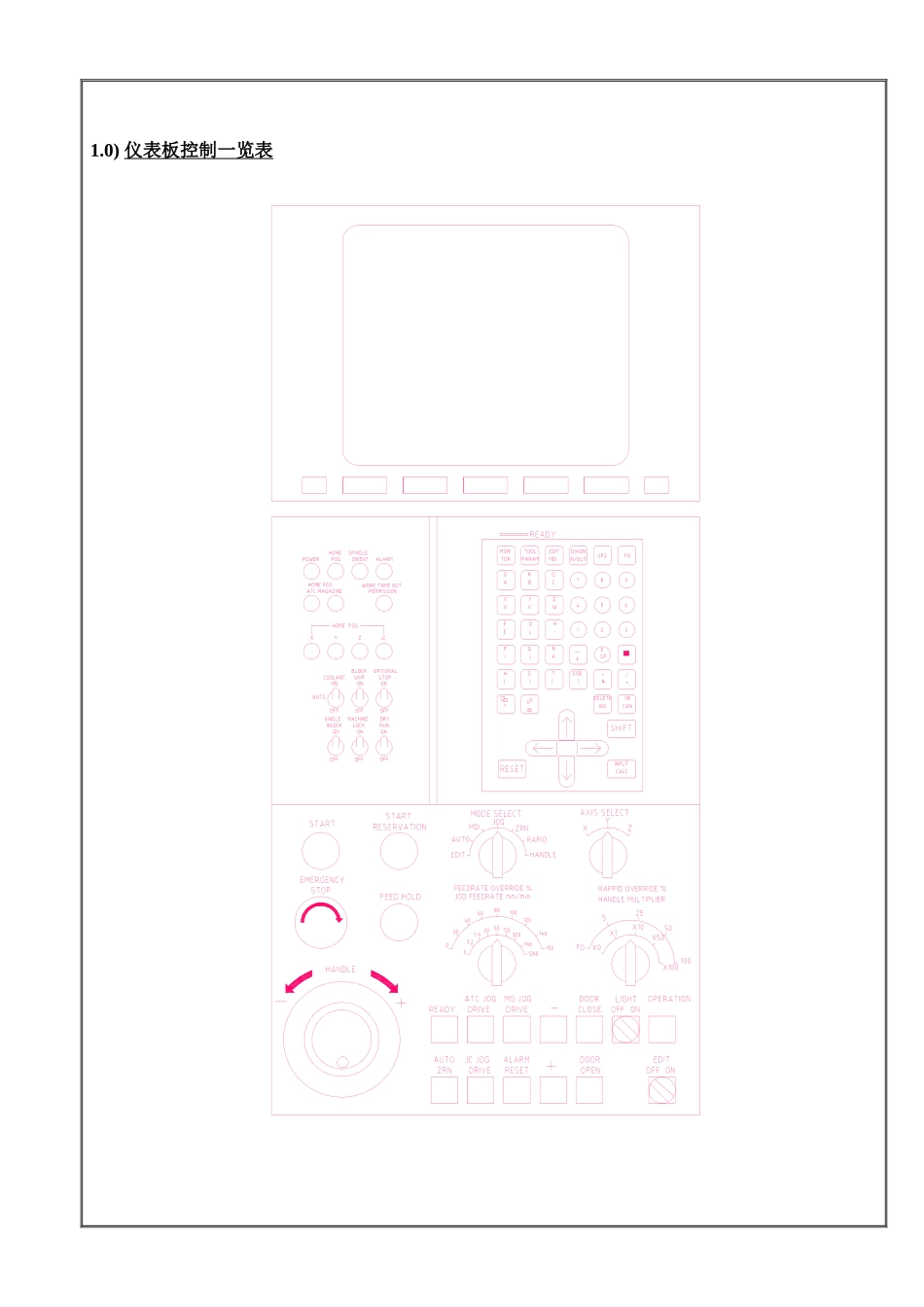

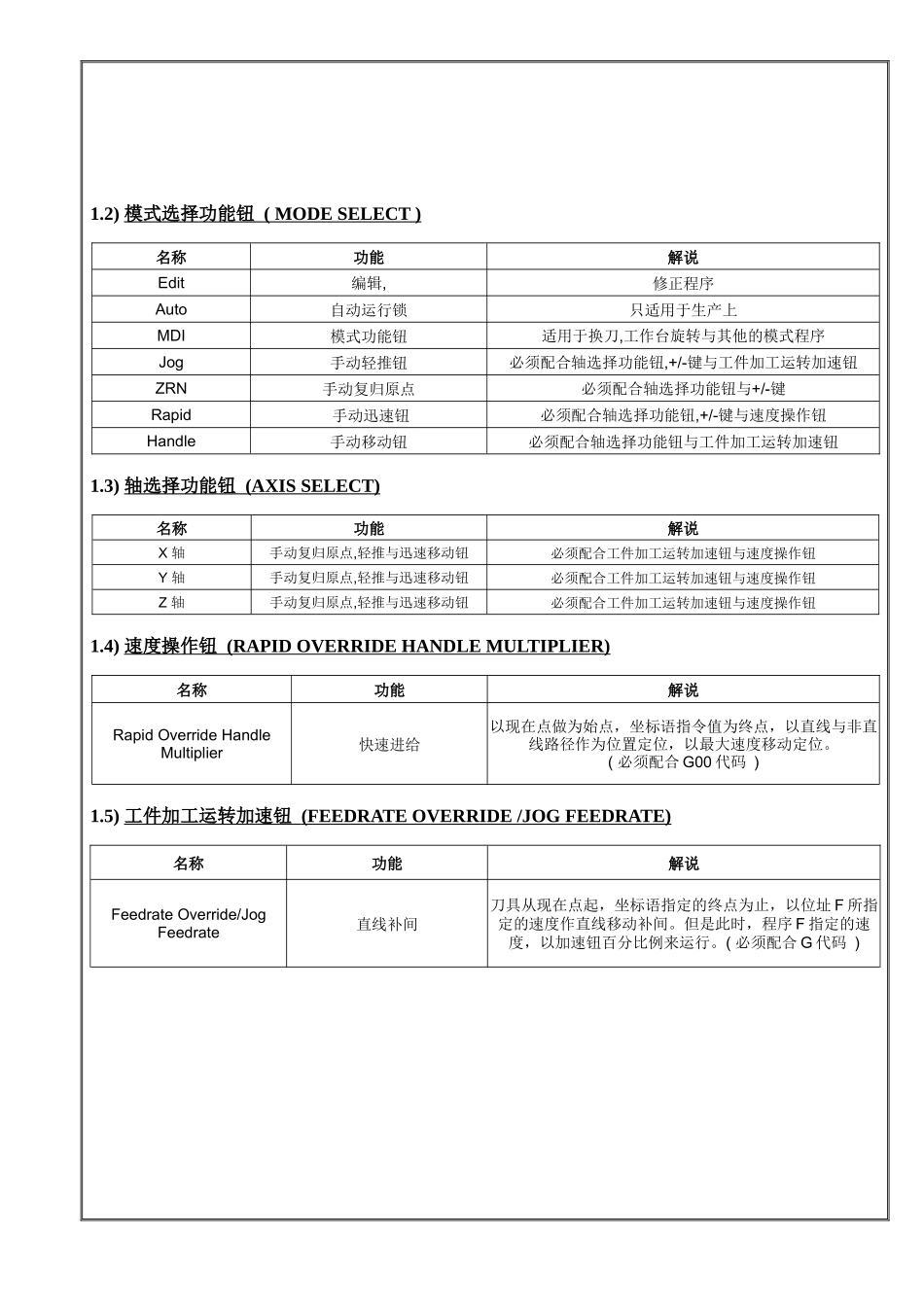

1.0)仪表板控制一览表控制面板1.1)按钮与信号灯功能名称功能解说Power动力指示灯显示电源接通HomePos复归原点指示灯显示X,Y,Z轴已复归原点SpindleOrient马达定向位换刀初始位置Alarm警报指示灯程序出错，机械故障，安全检查器不到位HomeATC夹子位置更换刀具夹子已完成工作及准备更换状态MagazineHome刀套仓库位置所选择刀具已到位及准备状态Worktakeoutpermission工作台位置工作台旋转已完成到位工作HomePos复位XYZ轴已复位到机器初始原点Coolant冷却液开关自动和手动开关BlockSkip程序跳跃若键钮打开在程序中有(/)就会跳跃到下个程序OptionalStop停止选择(若键钮打开)若程序在运行中有M00或M01便会自动停止操作SingleBlock逐步运行(若键钮打开)每按一次起动键方可运行下一单行程序(只适用于设定新程序)MachineLock运行锁定(若键钮打开)XYZ轴停止移动DRYRun空运行(若键钮打开)必须在相应的程序上把Z基准提高Start起动键每按一次即可运行加工程序StartReservation预定起动键当前加工程序完成后自动运行下一加工程序EmergencyStop紧急键无论处于任何情形，机器运行立即停止FeedHold暂停键进给保持Ready就绪键系统开始键ATCJogDrive手动换刀键必须在换刀位置上才有效MGJogDrive手动刀套转动键必须从换刀位置上退回刀库AutoZRM快速自动归位键必须配合模式选择键JCJogdrive手动工作台旋转键必须配合模式选择键AlarmReset警报消除键消除警报+/-Push+/-键必须配合模式选择键DoorOper/Close正面门开关键必须配合模式选择键LightOff/On灯光开关键Operation电源开关键EditOff/On更改程序锁只适用于更改程序1.2)模式选择功能钮(MODESELECT)名称功能解说Edit编辑,修正程序Auto自动运行锁只适用于生产上MDI模式功能钮适用于换刀,工作台旋转与其他的模式程序Jog手动轻推钮必须配合轴选择功能钮,+/-键与工件加工运转加速钮ZRN手动复归原点必须配合轴选择功能钮与+/-键Rapid手动迅速钮必须配合轴选择功能钮,+/-键与速度操作钮Handle手动移动钮必须配合轴选择功能钮与工件加工运转加速钮1.3)轴选择功能钮(AXISSELECT)名称功能解说X轴手动复归原点,轻推与迅速移动钮必须配合工件加工运转加速钮与速度操作钮Y轴手动复归原点,轻推与迅速移动钮必须配合工件加工运转加速钮与速度操作钮Z轴手动复归原点,轻推与迅速移动钮必须配合工件加工运转加速钮与速度操作钮1.4)速度操作钮(RAPIDOVERRIDEHANDLEMULTIPLIER)名称功能解说RapidOverrideHandleMultiplier快速进给以现在点做为始点，坐标语指令值为终点，以直线与非直线路径作为位置定位，以最大速度移动定位。(必须配合G00代码)1.5)工件加工运转加速钮(FEEDRATEOVERRIDE/JOGFEEDRATE)名称功能解说FeedrateOverride/JogFeedrate直线补间刀具从现在点起，坐标语指定的终点为止，以位址F所指定的速度作直线移动补间。但是此时，程序F指定的速度，以加速钮百分比例来运行。(必须配合G代码)1.6)屏幕转换图表(ScreenTransitionDiagrams)a)MONITOR(监控器)#1(PreviousPage/前一页),2(NextPage/下一页)#)如要进入Modalinformation,Time或ProgramTree.先按COMMAND后再按一次NextPage就是Modalinformation,两次为Time.CONTROL(控制开关)TOOLPARAM(工具参数)OFFSET(补偿)REGIST(注册)MENU(下一页菜单)LIFE(刀具寿命)WORK(坐标参数)AXIS(轴设定)SETUP(设定)PLC-SW(功能设定)MENU(下一页菜单)PROCESS(过程)ROTATE(旋转)MEASURE(测量)MENU(上一页菜单)b)TOOLPARAMETER(工具参数)c)EDIT/MDI(编辑/修订)ALARM(警报诊断)SERVO(伺服控制)PLC/F(PLC界面)NC-SPEC(NC规格)MENU(下一页菜单)DIAGNIN/OUT(故障诊断)INPUT(输入)OUTPUT(输出)ERASE(删除)FILE(程序档案)MENU(下一页菜单)COPY(拷贝)PARAM(参数)MENU(上一页菜单)d)DIAGNIN/OUT(故障诊断)e)SFGf)FO练习题(EXERCISE)姓名:______________日期:________________请说明以下的按钮与信号灯的功能.a)SpindleOrient:b)HomePos:c)BlockSkip:d)SingleBlock:e)EmergencyStop:f)FeedHold:g)AutoZRM:h)JCJogdrive:I)AlarmReset:j)DRYRun:k)ATCJogDrive:2.0)收据控制程式概要程式格式为了控制工作母机的动作，数值控制器(以下简称C...
