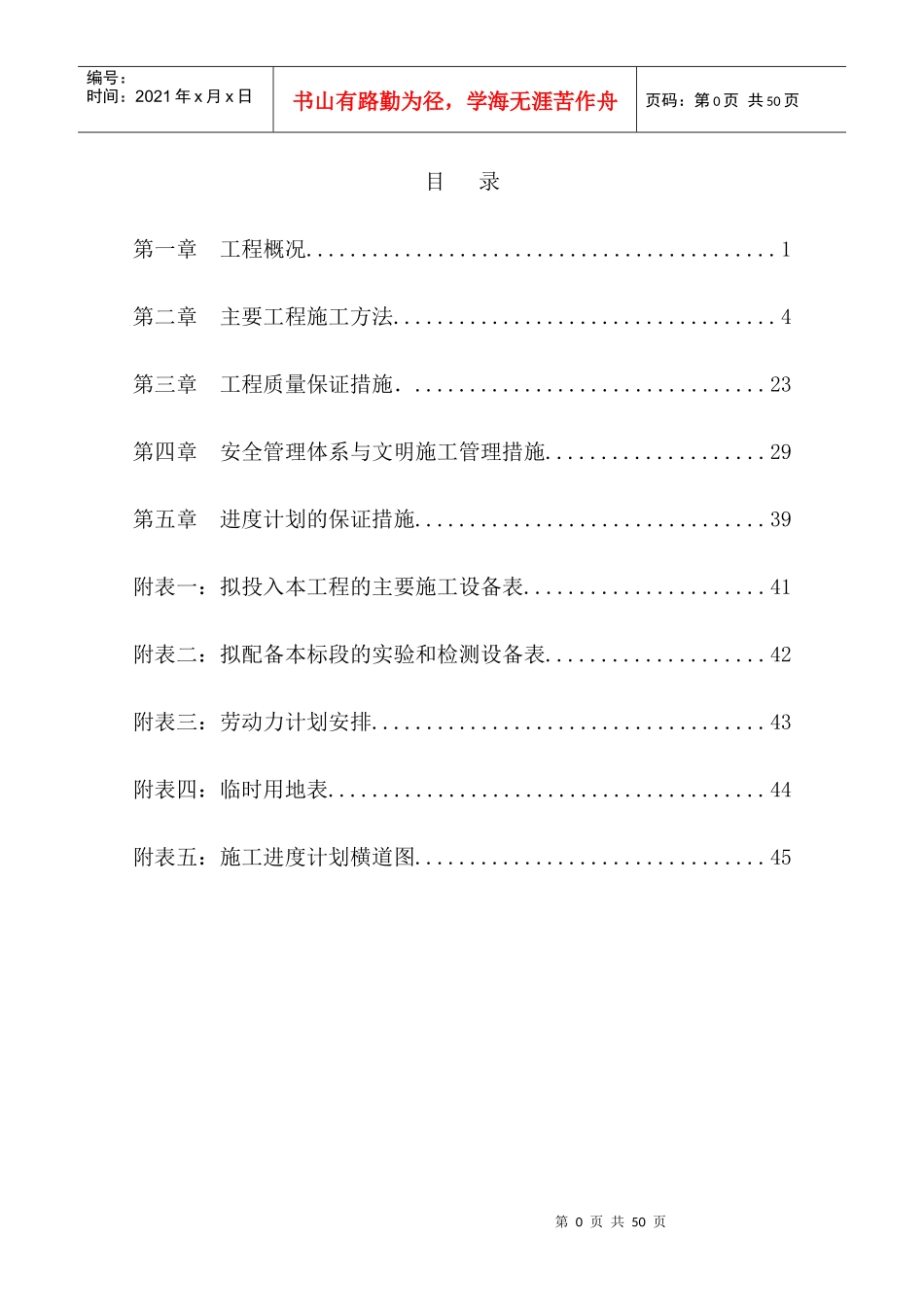

第0页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共50页目录第一章工程概况...........................................1第二章主要工程施工方法...................................4第三章工程质量保证措施．................................23第四章安全管理体系与文明施工管理措施....................29第五章进度计划的保证措施................................39附表一：拟投入本工程的主要施工设备表......................41附表二：拟配备本标段的实验和检测设备表....................42附表三：劳动力计划安排....................................43附表四：临时用地表........................................44附表五：施工进度计划横道图................................45第1页共50页第0页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页第一章工程概况1.1概况工程名称：松原市富源小区地下停车场工程建设单位：松原市新宇房地产开发有限公司1.2招标范围：按施工图完成土建施工，上下水、采暖安装；供电照明安装。1.3工程建设地点：该工程位于松原市松原市东镇路南侧，沿江西路北侧。1.4工程简介：1．4．1建筑设计概况：松原市富源小区地下停车场工程为框架结构，建筑面积25600m2。地下防水工程：底板与侧壁采用p6抗渗混凝土自防水，内侧抹聚合物防水砂浆。地下室外墙背水面防水的做法：1：2.5水泥砂浆掺2.5％防水剂8～10mm厚收光；1：2水泥砂浆掺5％防水剂8～10mm厚；1：1水泥砂浆掺3％防水剂5mm。第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页1.4.2结构设计概况：地下车库的结构形式为现浇钢筋混凝土框架结构，六级人防地下室结构。1.4.3安装工程概况：安装工程包括：暖通工程、给排水工程、电气工程．消防栓系统：用水量10L/S，消防栓保护半径27m，充实水柱长度10m，消火栓采用单阀单出口型，水龙头采用25m长衬胶水龙带，水枪口径DN65；喷嘴口径∮19mm，加压泵设于小区A9＃高层地下室，消防泵工作压力0.75Mpa；高位消防水箱设于小区A9＃顶层水箱间。消火栓采用减压型消火栓，栓后压力小于0.5Mpa。喷淋系统：按中危险Ⅱ级考虑，喷水强度8L/min.m，用水量21.3L/S。加压泵及气压给水设备，报警阀设于小区A9＃高层地下室，不设高位水箱，喷淋泵工作压力0.5Mpa.暖通设计：1、地下每个防护单元设一个排烟系统与平时通风系同合用。负担一个防烟分区的风量为60m/h，负担两个防烟分区的风量为120m／h3·m2.2、地下室内所有风道穿越防火墙时设置70℃自动关闭的防火阀,排烟风机前设置在280℃自动关闭并连锁排烟风机停止第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页运行的排烟防火阀.3、风管均采用钢板制作，防火阀均单调设置支、吊架，排烟风机均为在烟气温度280℃时能连续工作30min。电气设计:1、本工程按二级负荷要求供电,由市电供双回路电源；2、消防控制室（在小区消防中心）,防排烟风机、火灾疏散照明等消防用电设备双电源互投,并在最末一级配电箱自动切换；3、管线暗敷设，明敷时敷设在金属管或金属线槽内，消防管线并在其表面涂防火涂料；4、设火灾疏散照明灯和火灾疏散标志灯；5、设火灾自动报警系统，设感温探测器，感烟探测器，设消防电话、手报按钮、消火栓报警按钮、警报装置；6、消火栓按钮可直接启动消火栓泵；7、将所有消防信号送至消防控制室，可手动或自动联动消防设备；8、电气线路设可靠的短路、过载保护；9、本工程接地采用TN-C-S系统，采用联合接地，接地电阻小于1欧姆。第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页第二章主要工程施工方法2．1施工测量2．1．1本工程测量所使用的测量仪器必须进行检定，必须有检定合格证。2．1．2测量人员施测前必须学习，熟悉施工图纸，了解掌握施工标高、水准点、相对标高及绝对标高之间的关系。2．1．3本工程我们将采用目前比较先进的经纬仪和水准仪进行工程监测，确保施工误差...
