建筑材料节能技术VIP免费

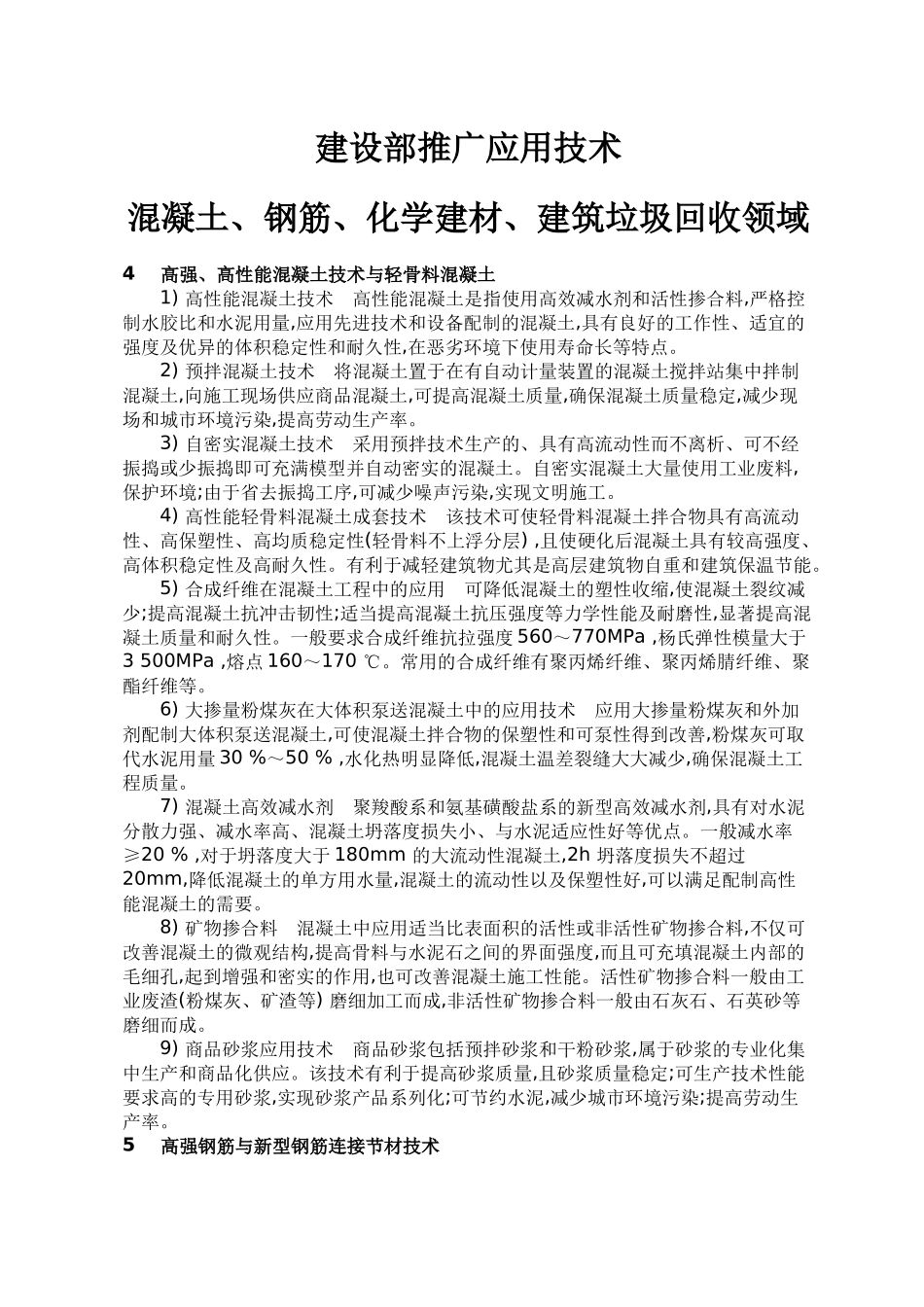

建设部推广应用技术混凝土、钢筋、化学建材、建筑垃圾回收领域4高强、高性能混凝土技术与轻骨料混凝土1)高性能混凝土技术高性能混凝土是指使用高效减水剂和活性掺合料,严格控制水胶比和水泥用量,应用先进技术和设备配制的混凝土,具有良好的工作性、适宜的强度及优异的体积稳定性和耐久性,在恶劣环境下使用寿命长等特点。2)预拌混凝土技术将混凝土置于在有自动计量装置的混凝土搅拌站集中拌制混凝土,向施工现场供应商品混凝土,可提高混凝土质量,确保混凝土质量稳定,减少现场和城市环境污染,提高劳动生产率。3)自密实混凝土技术采用预拌技术生产的、具有高流动性而不离析、可不经振捣或少振捣即可充满模型并自动密实的混凝土。自密实混凝土大量使用工业废料,保护环境;由于省去振捣工序,可减少噪声污染,实现文明施工。4)高性能轻骨料混凝土成套技术该技术可使轻骨料混凝土拌合物具有高流动性、高保塑性、高均质稳定性(轻骨料不上浮分层),且使硬化后混凝土具有较高强度、高体积稳定性及高耐久性。有利于减轻建筑物尤其是高层建筑物自重和建筑保温节能。5)合成纤维在混凝土工程中的应用可降低混凝土的塑性收缩,使混凝土裂纹减少;提高混凝土抗冲击韧性;适当提高混凝土抗压强度等力学性能及耐磨性,显著提高混凝土质量和耐久性。一般要求合成纤维抗拉强度560～770MPa,杨氏弹性模量大于3500MPa,熔点160～170℃。常用的合成纤维有聚丙烯纤维、聚丙烯腈纤维、聚酯纤维等。6)大掺量粉煤灰在大体积泵送混凝土中的应用技术应用大掺量粉煤灰和外加剂配制大体积泵送混凝土,可使混凝土拌合物的保塑性和可泵性得到改善,粉煤灰可取代水泥用量30%～50%,水化热明显降低,混凝土温差裂缝大大减少,确保混凝土工程质量。7)混凝土高效减水剂聚羧酸系和氨基磺酸盐系的新型高效减水剂,具有对水泥分散力强、减水率高、混凝土坍落度损失小、与水泥适应性好等优点。一般减水率≥20%,对于坍落度大于180mm的大流动性混凝土,2h坍落度损失不超过20mm,降低混凝土的单方用水量,混凝土的流动性以及保塑性好,可以满足配制高性能混凝土的需要。8)矿物掺合料混凝土中应用适当比表面积的活性或非活性矿物掺合料,不仅可改善混凝土的微观结构,提高骨料与水泥石之间的界面强度,而且可充填混凝土内部的毛细孔,起到增强和密实的作用,也可改善混凝土施工性能。活性矿物掺合料一般由工业废渣(粉煤灰、矿渣等)磨细加工而成,非活性矿物掺合料一般由石灰石、石英砂等磨细而成。9)商品砂浆应用技术商品砂浆包括预拌砂浆和干粉砂浆,属于砂浆的专业化集中生产和商品化供应。该技术有利于提高砂浆质量,且砂浆质量稳定;可生产技术性能要求高的专用砂浆,实现砂浆产品系列化;可节约水泥,减少城市环境污染;提高劳动生产率。5高强钢筋与新型钢筋连接节材技术1)HRB400级钢筋应用技术采用微合金技术生产的HRB400级钢筋,抗拉强度570MPa,屈服强度400MPa,强度设计值360MPa,伸长率(δ5)≥14%。强度高、延性好,我国现行《混凝土结构设计规范》GB5001022002中列为主导受力钢筋。产品标准、结构设计和施工规范齐全。2)钢筋机械连接技术滚轧直螺纹钢筋接头、镦粗直螺纹钢筋接头、带肋钢筋套筒挤压接头应达到《钢筋机械连接通用技术规程》JGJ10722003Ⅰ级和Ⅱ级接头性能标准。钢筋机械连接强度高,质量稳定,施工方便,对提高钢筋工程的质量、施工速度和效益有重要作用。应根据不同的工程应用场合、接头的性能、工艺特点选用不同类型接头。3)钢筋焊接网应用技术钢筋焊接网片工厂化生产,尺寸精确,整体性好,易于确保混凝土保护层厚度和钢筋位置的正确,可显著提高钢筋工程质量。钢筋焊接网片生产效率高。材料可使用冷轧带肋钢筋或热轧带肋钢筋,设计强度值为360MPa。6化学建材技术6．1塑料门窗检测与构配件技术1)内平开下悬窗五金系统检测设备应用技术功能模块化,实现一机多能。采用不同功能的模块,可实现反复启闭,90°平开启闭和冲击、悬端吊重、撞击洞口、撞击障碍物等性能测试。光电技术控制旋转气缸实现多角度精确定位,电磁技术实现伸缩气缸直线运动精确定位。具有实现多任务处理功能的集成触摸屏的嵌入式控制系统,计量准确、可靠性好、操作简便等特点。2)三元乙...
