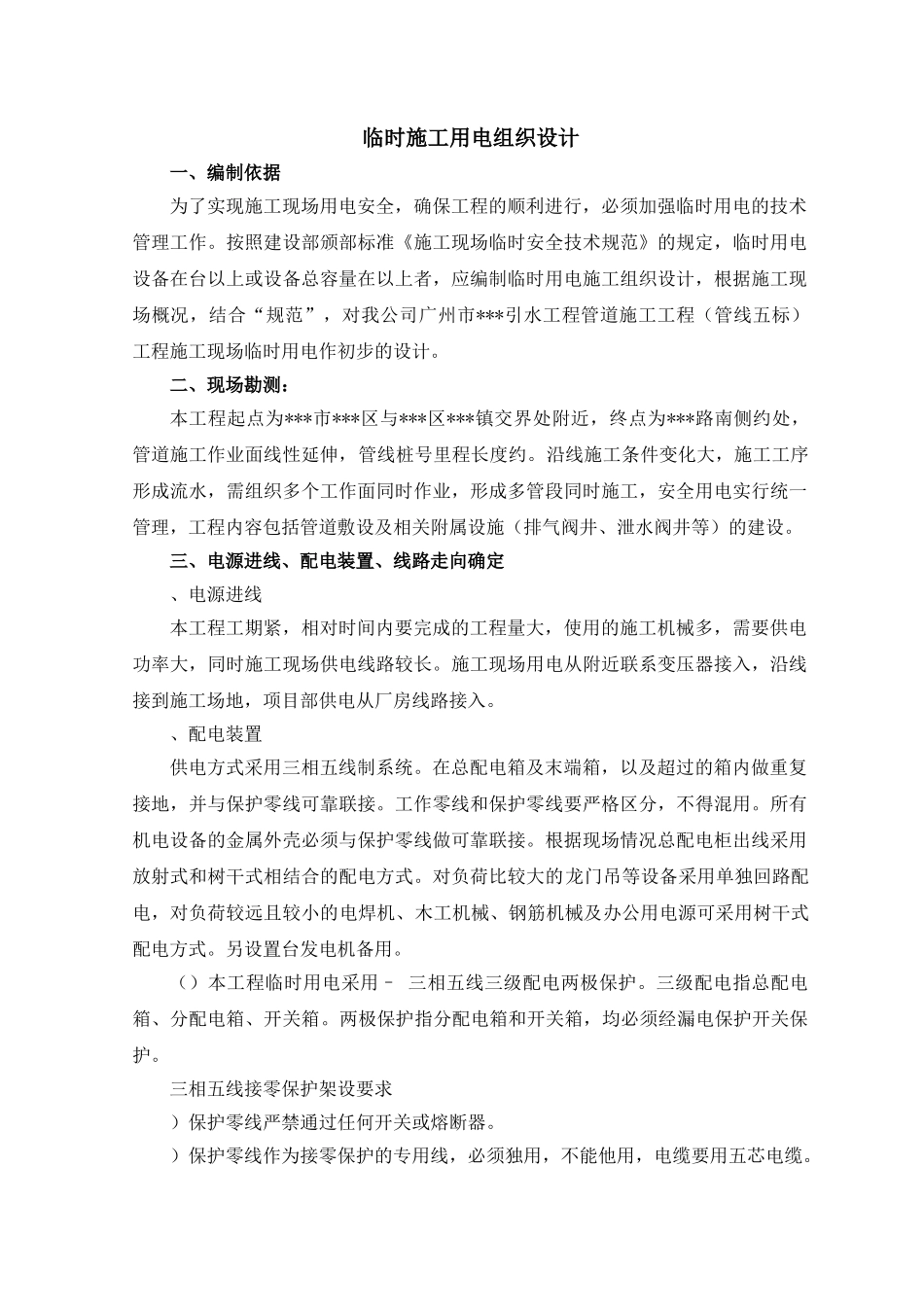

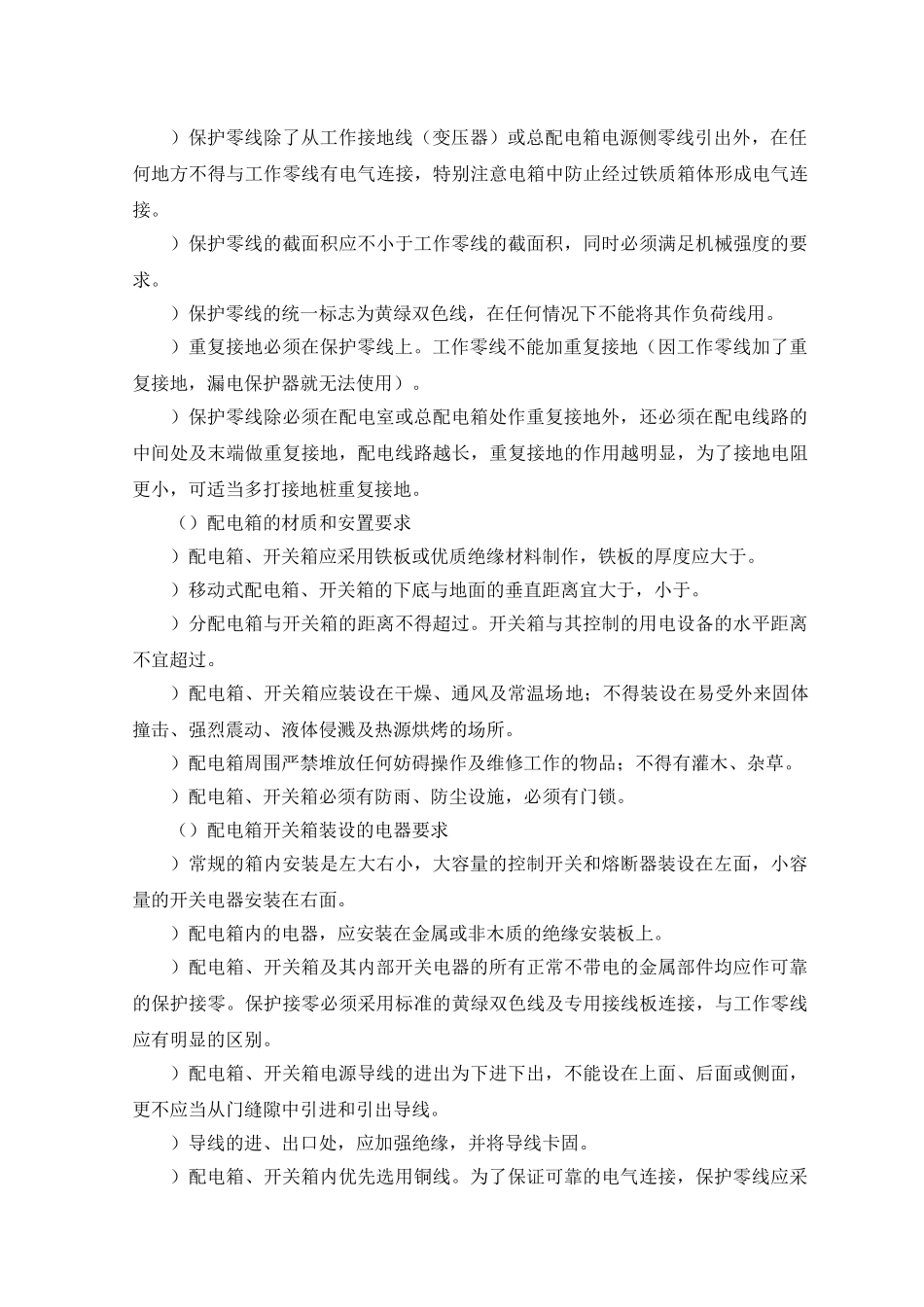

临时施工用电组织设计一、编制依据为了实现施工现场用电安全，确保工程的顺利进行，必须加强临时用电的技术管理工作。按照建设部颁部标准《施工现场临时安全技术规范》的规定，临时用电设备在台以上或设备总容量在以上者，应编制临时用电施工组织设计，根据施工现场概况，结合“规范”，对我公司广州市***引水工程管道施工工程（管线五标）工程施工现场临时用电作初步的设计。二、现场勘测：本工程起点为***市***区与***区***镇交界处附近，终点为***路南侧约处，管道施工作业面线性延伸，管线桩号里程长度约。沿线施工条件变化大，施工工序形成流水，需组织多个工作面同时作业，形成多管段同时施工，安全用电实行统一管理，工程内容包括管道敷设及相关附属设施（排气阀井、泄水阀井等）的建设。三、电源进线、配电装置、线路走向确定、电源进线本工程工期紧，相对时间内要完成的工程量大，使用的施工机械多，需要供电功率大，同时施工现场供电线路较长。施工现场用电从附近联系变压器接入，沿线接到施工场地，项目部供电从厂房线路接入。、配电装置供电方式采用三相五线制系统。在总配电箱及末端箱，以及超过的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的龙门吊等设备采用单独回路配电，对负荷较远且较小的电焊机、木工机械、钢筋机械及办公用电源可采用树干式配电方式。另设置台发电机备用。（）本工程临时用电采用–三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱。两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。三相五线接零保护架设要求）保护零线严禁通过任何开关或熔断器。）保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。）保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。）保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。）保护零线的统一标志为黄绿双色线，在任何情况下不能将其作负荷线用。）重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。（）配电箱的材质和安置要求）配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于。）移动式配电箱、开关箱的下底与地面的垂直距离宜大于，小于。）分配电箱与开关箱的距离不得超过。开关箱与其控制的用电设备的水平距离不宜超过。）配电箱、开关箱应装设在干燥、通风及常温场地；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。）配电箱周围严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。）配电箱、开关箱必须有防雨、防尘设施，必须有门锁。（）配电箱开关箱装设的电器要求）常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。）配电箱内的电器，应安装在金属或非木质的绝缘安装板上。）配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。保护接零必须采用标准的黄绿双色线及专用接线板连接，与工作零线应有明显的区别。）配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。）导线的进、出口处，应加强绝缘，并将导线卡固。）配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。）所有配电箱，均应标明其名称、用途，并作出分路标记。）进入开关箱的电源线，严禁用插销连接。（）总配电箱的电器配置与接线）本工程用电采用–系统，总配电箱应设置漏电保护器。）总配电箱，应装设总隔离开关和分路隔离开关、总熔断器和...
