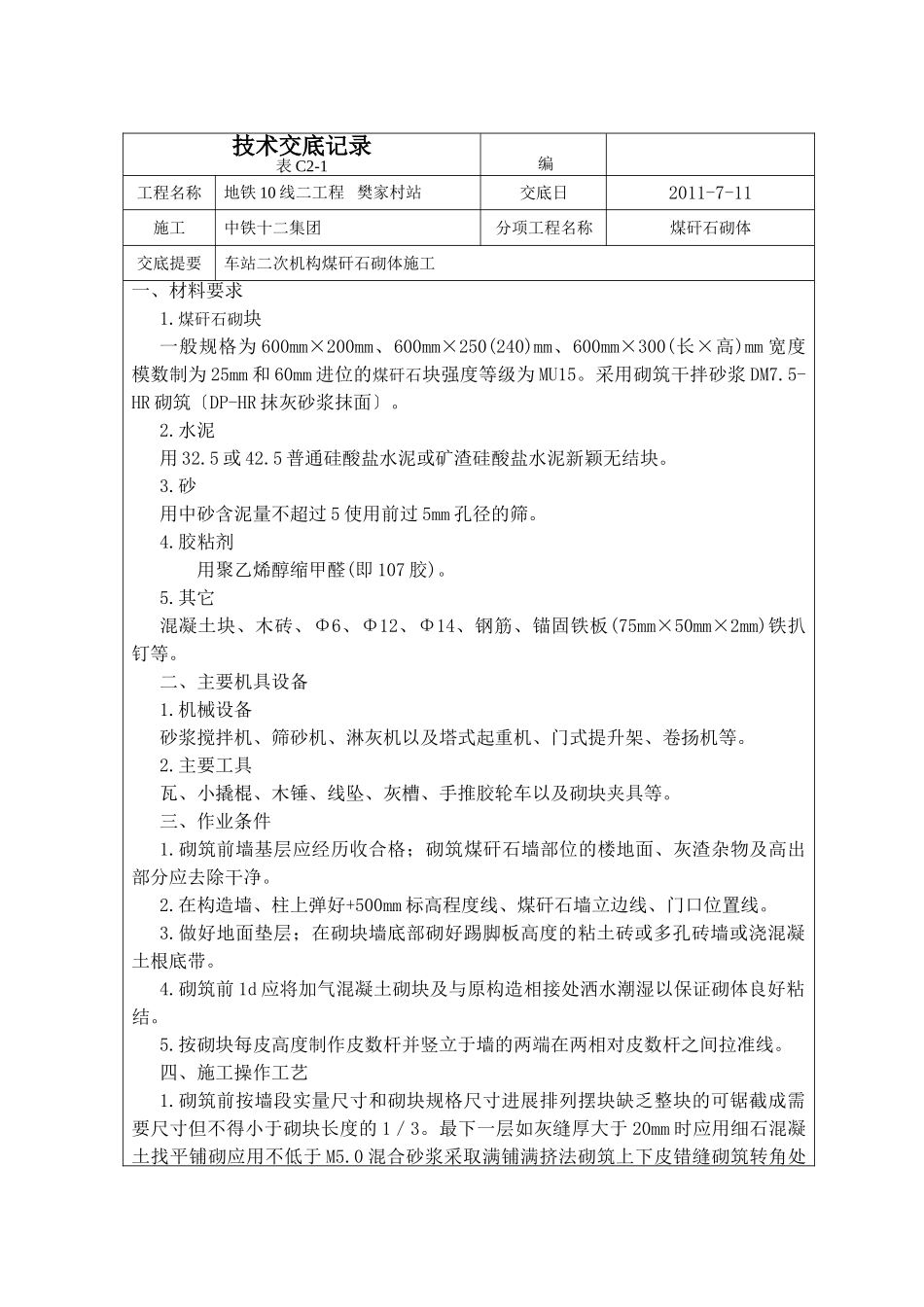

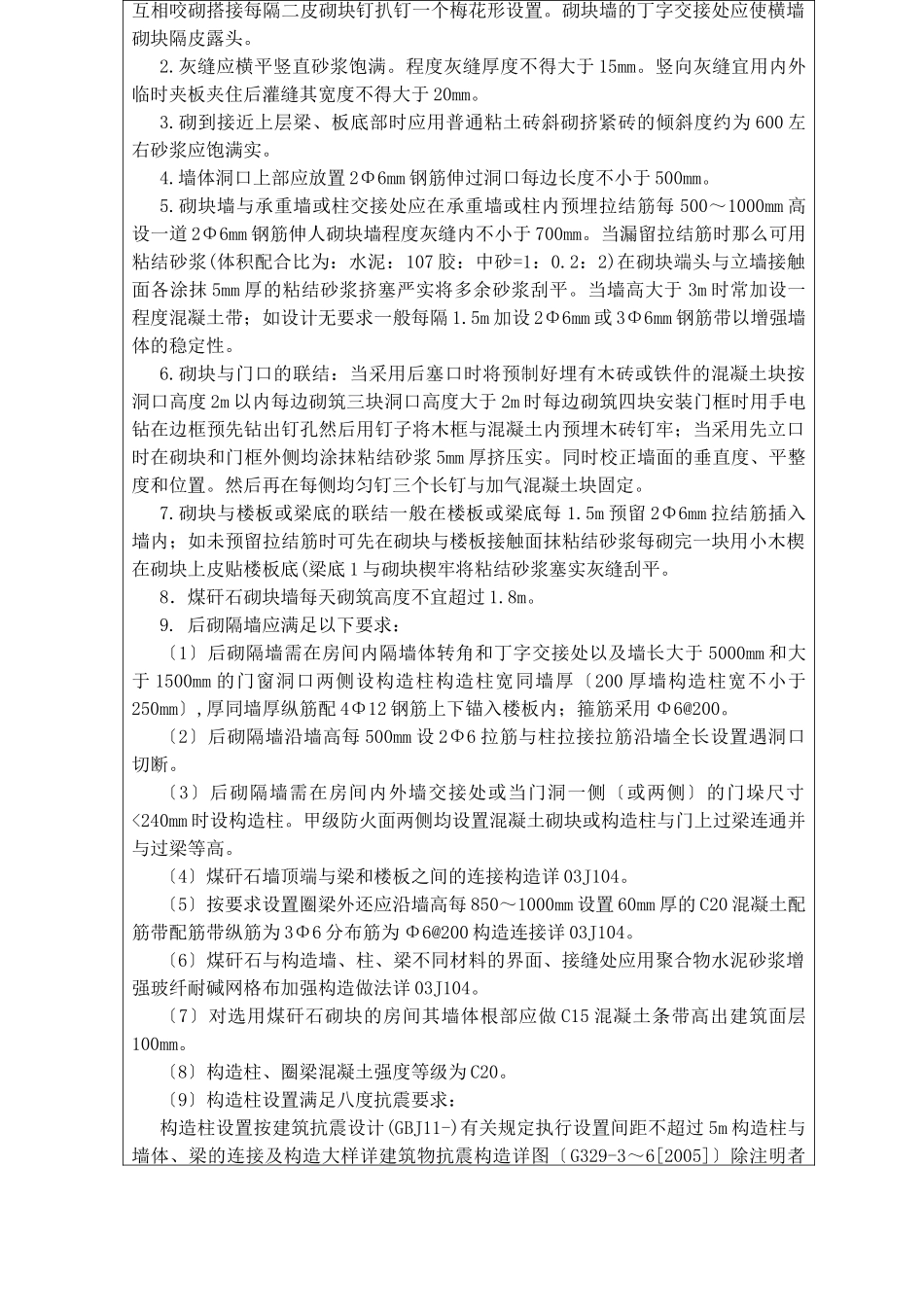

技术交底记录表C2-1编工程名称地铁10线二工程樊家村站交底日2011-7-11施工中铁十二集团分项工程名称煤矸石砌体交底提要车站二次机构煤矸石砌体施工一、材料要求1.煤矸石砌块一般规格为600mm×200mm、600mm×250(240)mm、600mm×300(长×高)mm宽度模数制为25mm和60mm进位的煤矸石块强度等级为MU15。采用砌筑干拌砂浆DM7.5-HR砌筑〔DP-HR抹灰砂浆抹面〕。2.水泥用32.5或42.5普通硅酸盐水泥或矿渣硅酸盐水泥新颖无结块。3.砂用中砂含泥量不超过5使用前过5mm孔径的筛。4.胶粘剂用聚乙烯醇缩甲醛(即107胶)。5.其它混凝土块、木砖、Φ6、Φ12、Φ14、钢筋、锚固铁板(75mm×50mm×2mm)铁扒钉等。二、主要机具设备1.机械设备砂浆搅拌机、筛砂机、淋灰机以及塔式起重机、门式提升架、卷扬机等。2.主要工具瓦、小撬棍、木锤、线坠、灰槽、手推胶轮车以及砌块夹具等。三、作业条件1.砌筑前墙基层应经历收合格；砌筑煤矸石墙部位的楼地面、灰渣杂物及高出部分应去除干净。2.在构造墙、柱上弹好+500mm标高程度线、煤矸石墙立边线、门口位置线。3.做好地面垫层；在砌块墙底部砌好踢脚板高度的粘土砖或多孔砖墙或浇混凝土根底带。4.砌筑前1d应将加气混凝土砌块及与原构造相接处洒水潮湿以保证砌体良好粘结。5.按砌块每皮高度制作皮数杆并竖立于墙的两端在两相对皮数杆之间拉准线。四、施工操作工艺1.砌筑前按墙段实量尺寸和砌块规格尺寸进展排列摆块缺乏整块的可锯截成需要尺寸但不得小于砌块长度的1／3。最下一层如灰缝厚大于20mm时应用细石混凝土找平铺砌应用不低于M5.0混合砂浆采取满铺满挤法砌筑上下皮错缝砌筑转角处互相咬砌搭接每隔二皮砌块钉扒钉一个梅花形设置。砌块墙的丁字交接处应使横墙砌块隔皮露头。2.灰缝应横平竖直砂浆饱满。程度灰缝厚度不得大于15mm。竖向灰缝宜用内外临时夹板夹住后灌缝其宽度不得大于20mm。3.砌到接近上层梁、板底部时应用普通粘土砖斜砌挤紧砖的倾斜度约为600左右砂浆应饱满实。4.墙体洞口上部应放置2Φ6mm钢筋伸过洞口每边长度不小于500mm。5.砌块墙与承重墙或柱交接处应在承重墙或柱内预埋拉结筋每500～1000mm高设一道2Φ6mm钢筋伸人砌块墙程度灰缝内不小于700mm。当漏留拉结筋时那么可用粘结砂浆(体积配合比为：水泥：107胶：中砂=1：0.2：2)在砌块端头与立墙接触面各涂抹5mm厚的粘结砂浆挤塞严实将多余砂浆刮平。当墙高大于3m时常加设一程度混凝土带；如设计无要求一般每隔1.5m加设2Φ6mm或3Φ6mm钢筋带以增强墙体的稳定性。6.砌块与门口的联结：当采用后塞口时将预制好埋有木砖或铁件的混凝土块按洞口高度2m以内每边砌筑三块洞口高度大于2m时每边砌筑四块安装门框时用手电钻在边框预先钻出钉孔然后用钉子将木框与混凝土内预埋木砖钉牢；当采用先立口时在砌块和门框外侧均涂抹粘结砂浆5mm厚挤压实。同时校正墙面的垂直度、平整度和位置。然后再在每侧均匀钉三个长钉与加气混凝土块固定。7.砌块与楼板或梁底的联结一般在楼板或梁底每1.5m预留2Φ6mm拉结筋插入墙内；如未预留拉结筋时可先在砌块与楼板接触面抹粘结砂浆每砌完一块用小木楔在砌块上皮贴楼板底(梁底1与砌块楔牢将粘结砂浆塞实灰缝刮平。8．煤矸石砌块墙每天砌筑高度不宜超过1.8m。9.后砌隔墙应满足以下要求：〔1〕后砌隔墙需在房间内隔墙体转角和丁字交接处以及墙长大于5000mm和大于1500mm的门窗洞口两侧设构造柱构造柱宽同墙厚〔200厚墙构造柱宽不小于250mm〕,厚同墙厚纵筋配4Φ12钢筋上下锚入楼板内；箍筋采用Φ6@200。〔2〕后砌隔墙沿墙高每500mm设2Φ6拉筋与柱拉接拉筋沿墙全长设置遇洞口切断。〔3〕后砌隔墙需在房间内外墙交接处或当门洞一侧〔或两侧〕的门垛尺寸<240mm时设构造柱。甲级防火面两侧均设置混凝土砌块或构造柱与门上过梁连通并与过梁等高。〔4〕煤矸石墙顶端与梁和楼板之间的连接构造详03J104。〔5〕按要求设置圈梁外还应沿墙高每850～1000mm设置60mm厚的C20混凝土配筋带配筋带纵筋为3Φ6分布筋为Φ6@200构造连接详03J104。〔6〕煤矸石与构造墙、柱、梁不同材料的界面、接缝处应用聚合物水泥砂浆增强玻纤耐碱网格布加强构造做法详03J104。〔7〕对选用煤矸石砌块的房间其墙体...
