德晟一期原料场工程初步设计VIP免费

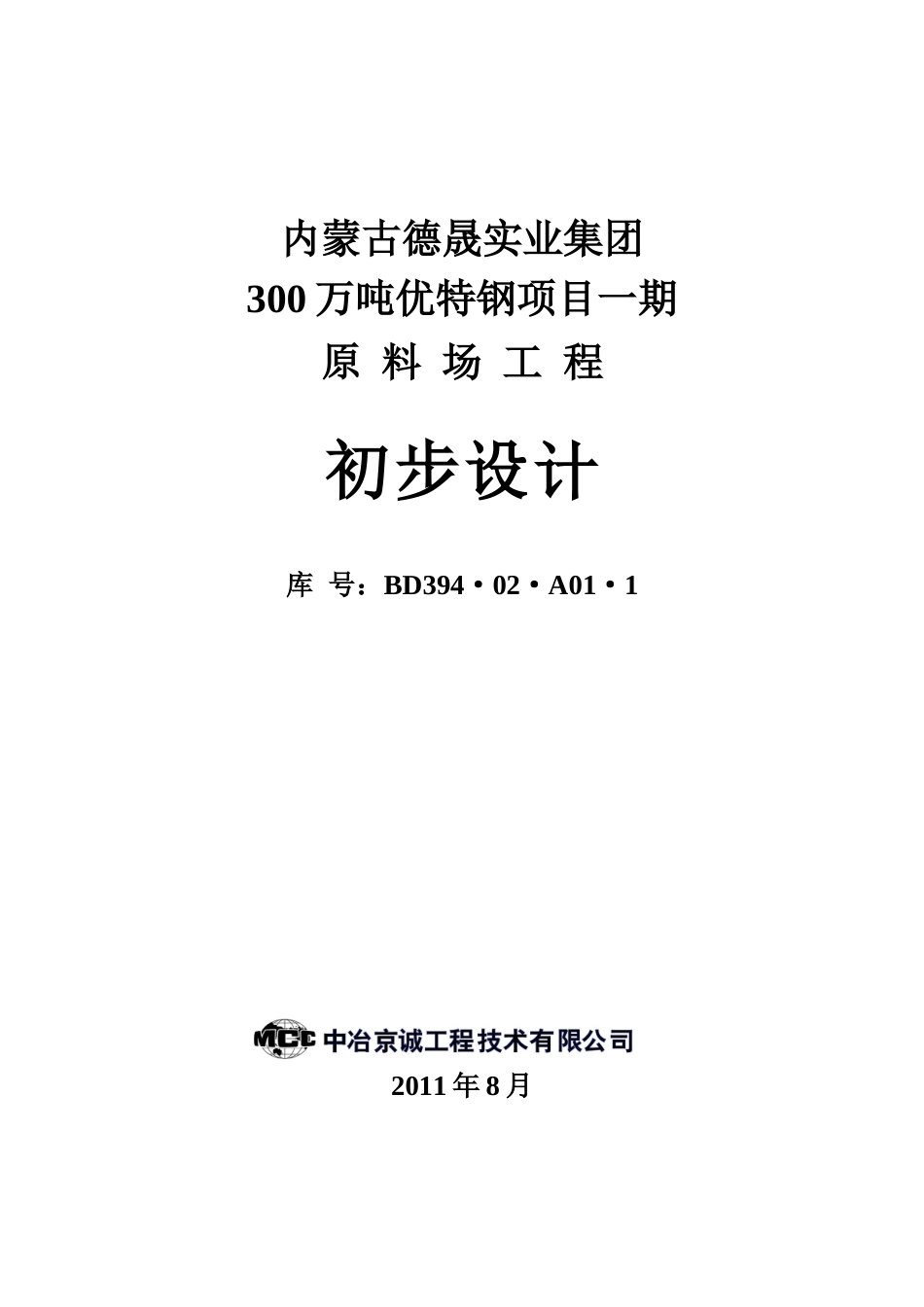

德晟一期原料场工程初步设计_第1页
1/172
德晟一期原料场工程初步设计_第2页
2/172
德晟一期原料场工程初步设计_第3页
3/172
内蒙古德晟实业集团300万吨优特钢项目一期原料场工程初步设计库号:BD394·02·A01·12011年8月内蒙古德晟实业集团300万吨优特钢项目一期原料场工程初步设计库号:BD394·02·A01·1中冶京诚工程技术有限公司2011年8月参加设计人员名单目录1总论············································································12储运工艺设施································································93辅助设施····································································354主要设备和材料表·······················································1065环境保护与综合利用、劳动安全及消防····························1386工程投资估算及技术经济分析········································1521总论1.1项目名称内蒙古德晟实业集团300万吨优特钢项目一期原料场工程。1.2设计依据和原则1.2.1设计依据(1)2011年7月内蒙古德晟实业集团发给京诚公司的工程设计委托。(2)2011年7月内蒙古德晟实业集团与京诚公司双方签订的《内蒙古德晟实业集团300万吨优特钢项目一期工程设计合同》及和合同技术附件。(3)内蒙古德晟实业集团提供的有关设计技术资料。1.2.2设计原则(1)以“经济、实用、安全、环保”为原则,选用高效、低耗的大型化工艺流程和技术设备,确保操作可靠、产品质量稳定、生产低成本的效果。(2)采取节能、改善环保、节省投资的有效措施,使原料场总体工艺装备水平达到国内中等偏上水平。(3)总图布置应在给定的红线范围内,考虑节约用地,节省投资,力求物流顺畅,工艺布置紧凑合理。(4)在满足工艺生产和设备维护基本前提下,优化工艺流程,简化设备配置,节省工程投资。(5)严格执行国家有关环保、安全、工业卫生、消防和抗震等有关法律、法规要求。1.3设计范围工程项目的范围包括:(1)受卸设施(5个工艺系统)铁路卸车输出→储料场(预留1个接口)铁路卸车输出→直供用户汽车受料输出→储料场汽车受料输出→直供用户(2)料场设施(3个工艺系统)储料场→储料场灰渣加工→储料场石灰石破碎→储料场(3)混匀设施(6个工艺系统)储料场→混匀配料槽灰渣加工→混匀配料槽石灰石破碎→混匀配料槽混匀配料槽→混匀料场混匀配料槽→储料场混匀料场→储料场(端部料)(4)料场直接供返料(9个工艺系统)混匀配料槽→烧结原料仓混匀料场→烧结原料仓储料场→烧结原料仓储料场→烧结燃料仓储料场→球团原料仓储料场→石灰窑贮料仓厂外焦炭输送→高炉贮矿槽储料场→高炉贮矿槽烧结矿→储料场球团矿→储料场烧结返矿→储料场(5)厂际供返料(4个工艺系统)烧结矿→高炉贮矿槽球团矿→高炉贮矿槽高炉返矿→烧结原料仓高炉返焦→烧结燃料仓(6)汽车运输储料场→干煤棚储料场→炼钢原料仓1.4项目建设背景内蒙古德晟实业集团有限公司(简称德晟集团)位于内蒙古自治区乌海市千里山工业园区北区,公司注册成立于2006年8月,现有资产总值34亿元,职工2000余人。为带动当地经济发展,填补蒙西地区钢铁工业的空白,德晟集团计划新建300万吨优特钢项目,一期工程100万吨规模,从铁前的原燃料供应到炼铁、炼钢,最后是轧钢都将一并建成。本工程是其中的原料场部分。原料场按320万吨规模设计,分期实施,并考虑600万吨的对接(按2个系列),一期工艺装备按100万吨实施。1.5建设条件1.5.1厂址简述本工程建设地点为内蒙古鄂尔多斯市鄂托克旗。1.5.2交通运输、原燃辅料及能源介质供应(1)交通运输:新建原料场区域的铁路、道路与公辅以后简称的铁路、道路接通,即可实现铁路和道路运输;(2)生产供水:生产、生活、消防用水由厂区以后新建的给水管网供给;(4)能源介质供应方面:焦炉煤气由德晟公...
