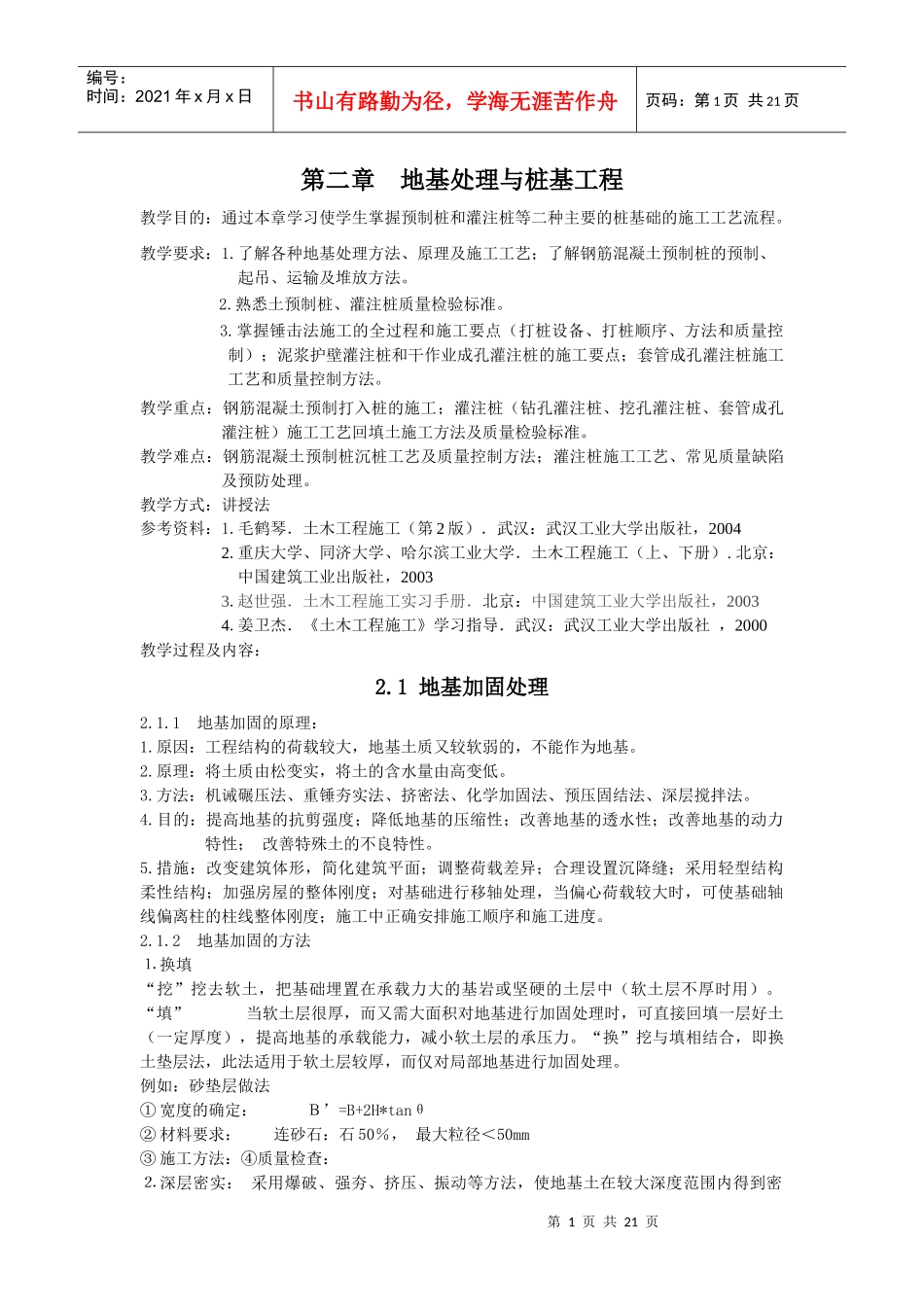

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页第二章地基处理与桩基工程教学目的：通过本章学习使学生掌握预制桩和灌注桩等二种主要的桩基础的施工工艺流程。教学要求：1.了解各种地基处理方法、原理及施工工艺；了解钢筋混凝土预制桩的预制、起吊、运输及堆放方法。2.熟悉土预制桩、灌注桩质量检验标准。3.掌握锤击法施工的全过程和施工要点（打桩设备、打桩顺序、方法和质量控制）；泥浆护壁灌注桩和干作业成孔灌注桩的施工要点；套管成孔灌注桩施工工艺和质量控制方法。教学重点：钢筋混凝土预制打入桩的施工；灌注桩（钻孔灌注桩、挖孔灌注桩、套管成孔灌注桩）施工工艺回填土施工方法及质量检验标准。教学难点：钢筋混凝土预制桩沉桩工艺及质量控制方法；灌注桩施工工艺、常见质量缺陷及预防处理。教学方式：讲授法参考资料：1.毛鹤琴．土木工程施工（第2版）．武汉：武汉工业大学出版社，20042.重庆大学、同济大学、哈尔滨工业大学．土木工程施工（上、下册）.北京：中国建筑工业出版社，20033.赵世强．土木工程施工实习手册．北京：中国建筑工业大学出版社，20034.姜卫杰．《土木工程施工》学习指导．武汉：武汉工业大学出版社，2000教学过程及内容：2.1地基加固处理2.1.1地基加固的原理：1.原因：工程结构的荷载较大，地基土质又较软弱的，不能作为地基。2.原理：将土质由松变实，将土的含水量由高变低。3.方法：机诫碾压法、重锤夯实法、挤密法、化学加固法、预压固结法、深层搅拌法。4.目的：提高地基的抗剪强度；降低地基的压缩性；改善地基的透水性；改善地基的动力特性；改善特殊土的不良特性。5.措施：改变建筑体形，简化建筑平面；调整荷载差异；合理设置沉降缝；采用轻型结构柔性结构；加强房屋的整体刚度；对基础进行移轴处理，当偏心荷载较大时，可使基础轴线偏离柱的柱线整体刚度；施工中正确安排施工顺序和施工进度。2.1.2地基加固的方法⒈换填“挖”挖去软土，把基础埋置在承载力大的基岩或坚硬的土层中（软土层不厚时用）。“填”当软土层很厚，而又需大面积对地基进行加固处理时，可直接回填一层好土（一定厚度），提高地基的承载能力，减小软土层的承压力。“换”挖与填相结合，即换土垫层法，此法适用于软土层较厚，而仅对局部地基进行加固处理。例如：砂垫层做法①宽度的确定：Ｂ’=B+2H*tanθ②材料要求：连砂石：石50％，最大粒径＜50mm③施工方法：④质量检查：⒉深层密实：采用爆破、强夯、挤压、振动等方法，使地基土在较大深度范围内得到密第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页实。（１）爆破法：是将炸药放在地面深处，爆炸产生的高强压力波使土的疏松结构液化，形成密实结构（国外用）。（２）强夯法：将几十吨的重锤，从几十米的高处自由落下，对土进行强力夯实。来源于重锤夯实，但不同于重量锺夯实，承载能力提高2－5倍压缩性，加固影响深度可达30m。强夯加固机理：动力密实、动力固结、动力置换。３、挤密法：是以振动、冲击或带套管等方法成孔，然后向孔内填入砂、石、土（或灰土、工灰）、石灰或其它材料，再加以振实而直径较大的桩体的方法。⒊挤密桩属柔性桩（１）分类Ａ.碎（砂）石桩；①方法：用振动、冲击或水冲等方式在软弱地基中成孔，再将碎石或砂压入孔中，形成较大直径的密实桩体。②加固原理：对松散砂土：挤密作用，排水减压作用，砂基预震效应；对粘性土：置换、排水固结、垫层。Ｂ、石灰桩：分类：灰灌入法（石灰桩法）、粉灰搅拌法、石灰浆压力喷注法。加固原理：桩间土：成孔挤密、膨胀挤密、脱水挤密、胶凝作用。桩身：复合地基、桩土应力比2.5－5.0Ｃ、水泥粉煤灰碎石桩（ＣＦＧ桩）①概念：在碎石桩基础上加进一些石屑、粉煤、灰和少量水泥，加水拌合制成的一种具有一定粘结强度的桩。②优点：工艺简单，水泥用量少，受力特性与水泥搅拌桩类似。③加固机理：机体的作用；挤密的作用；褥垫的作用（保证桩、土共同承担荷载；减少基底面的应力集中；褥垫厚度可以调整桩土荷载比）。4．排水固结法：在地基中设置沙井（...
