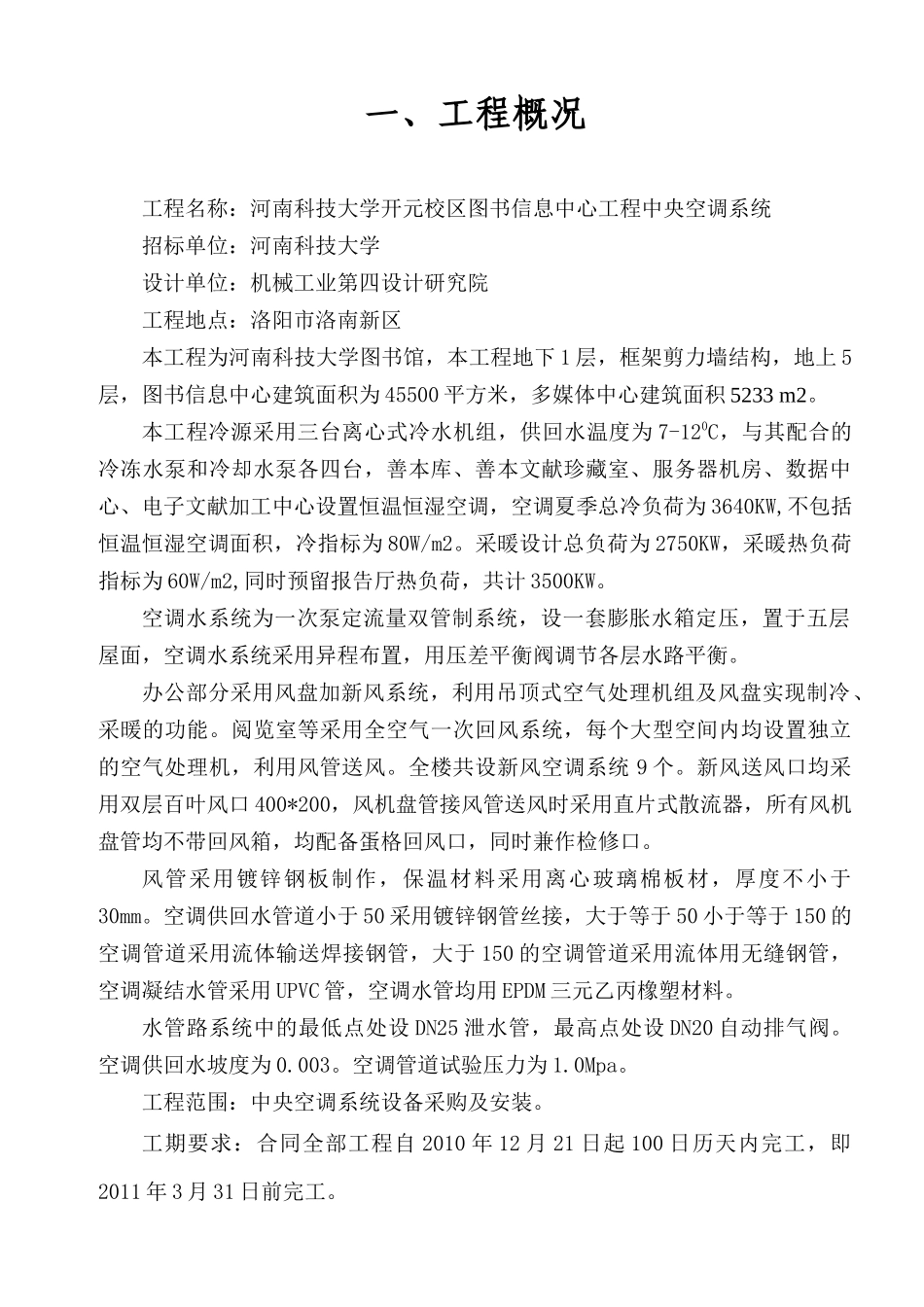

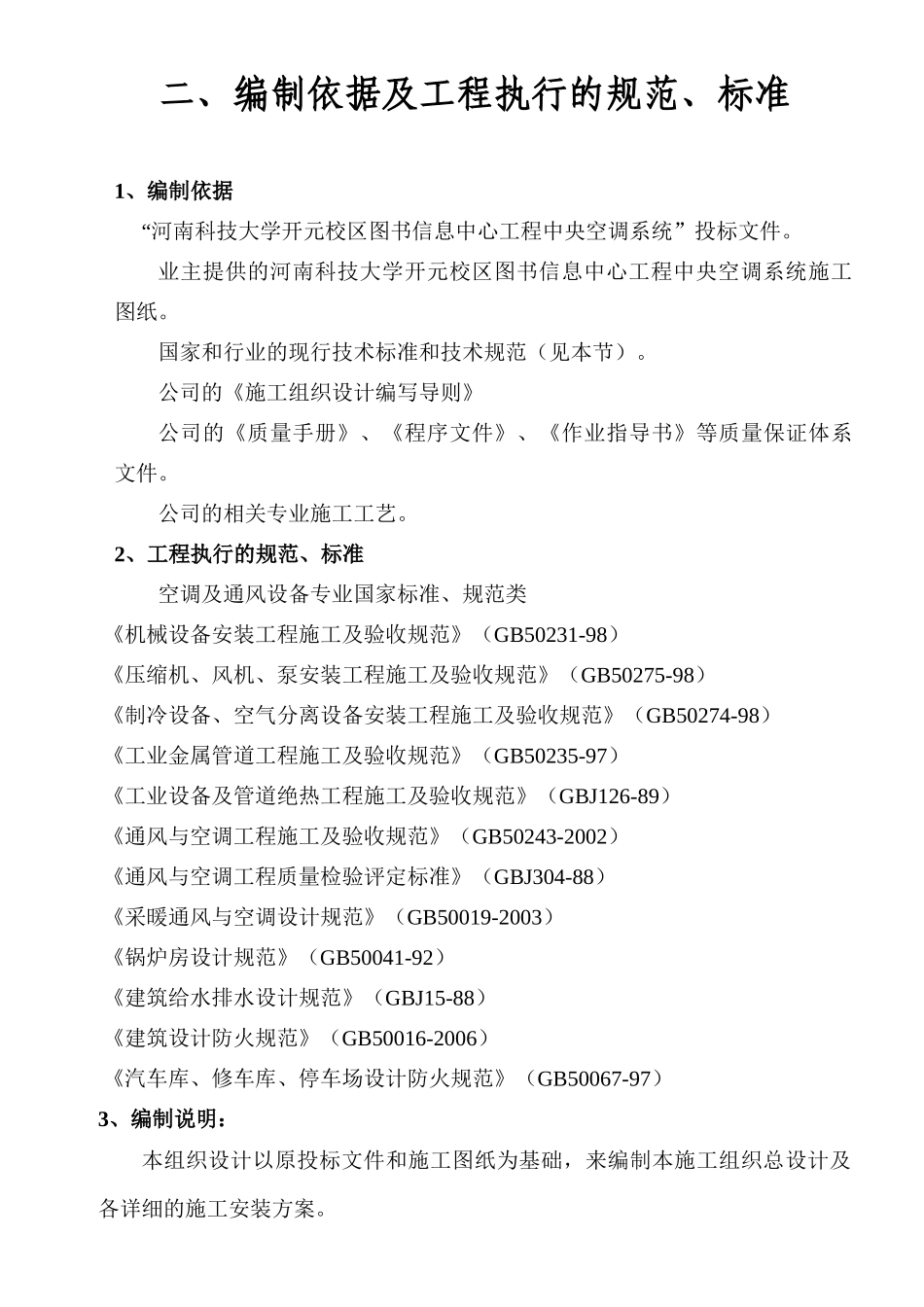

一、工程概况工程名称：河南科技大学开元校区图书信息中心工程中央空调系统招标单位：河南科技大学设计单位：机械工业第四设计研究院工程地点：洛阳市洛南新区本工程为河南科技大学图书馆，本工程地下1层，框架剪力墙结构，地上5层，图书信息中心建筑面积为45500平方米，多媒体中心建筑面积5233m2。本工程冷源采用三台离心式冷水机组，供回水温度为7-120C，与其配合的冷冻水泵和冷却水泵各四台，善本库、善本文献珍藏室、服务器机房、数据中心、电子文献加工中心设置恒温恒湿空调，空调夏季总冷负荷为3640KW,不包括恒温恒湿空调面积，冷指标为80W/m2。采暖设计总负荷为2750KW，采暖热负荷指标为60W/m2,同时预留报告厅热负荷，共计3500KW。空调水系统为一次泵定流量双管制系统，设一套膨胀水箱定压，置于五层屋面，空调水系统采用异程布置，用压差平衡阀调节各层水路平衡。办公部分采用风盘加新风系统，利用吊顶式空气处理机组及风盘实现制冷、采暖的功能。阅览室等采用全空气一次回风系统，每个大型空间内均设置独立的空气处理机，利用风管送风。全楼共设新风空调系统9个。新风送风口均采用双层百叶风口400*200，风机盘管接风管送风时采用直片式散流器，所有风机盘管均不带回风箱，均配备蛋格回风口，同时兼作检修口。风管采用镀锌钢板制作，保温材料采用离心玻璃棉板材，厚度不小于30mm。空调供回水管道小于50采用镀锌钢管丝接，大于等于50小于等于150的空调管道采用流体输送焊接钢管，大于150的空调管道采用流体用无缝钢管，空调凝结水管采用UPVC管，空调水管均用EPDM三元乙丙橡塑材料。水管路系统中的最低点处设DN25泄水管，最高点处设DN20自动排气阀。空调供回水坡度为0.003。空调管道试验压力为1.0Mpa。工程范围：中央空调系统设备采购及安装。工期要求：合同全部工程自2010年12月21日起100日历天内完工，即2011年3月31日前完工。二、编制依据及工程执行的规范、标准1、编制依据“河南科技大学开元校区图书信息中心工程中央空调系统”投标文件。业主提供的河南科技大学开元校区图书信息中心工程中央空调系统施工图纸。国家和行业的现行技术标准和技术规范（见本节）。公司的《施工组织设计编写导则》公司的《质量手册》、《程序文件》、《作业指导书》等质量保证体系文件。公司的相关专业施工工艺。2、工程执行的规范、标准空调及通风设备专业国家标准、规范类《机械设备安装工程施工及验收规范》（GB50231-98）《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274-98）《工业金属管道工程施工及验收规范》（GB50235-97）《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）《通风与空调工程施工及验收规范》（GB50243-2002）《通风与空调工程质量检验评定标准》（GBJ304-88）《采暖通风与空调设计规范》（GB50019-2003）《锅炉房设计规范》（GB50041-92）《建筑给水排水设计规范》（GBJ15-88）《建筑设计防火规范》（GB50016-2006）《汽车库、修车库、停车场设计防火规范》（GB50067-97）3、编制说明：本组织设计以原投标文件和施工图纸为基础，来编制本施工组织总设计及各详细的施工安装方案。土建主体工程已施工，设备基础、预留洞、预埋件等由土建施工单位预留。施工用水、用电利用已有临时设施就近引用，设备材料的垂直运输主要利用主体设施。需总包方提供给施工方现场材料堆放、加工的场地。4、工程特点本工程工期短，工程量大，离心式冷水机组3台，以及大量的风阀、风口，工程质量要求严格，因此应切实落实好人、材、物、机具等相应准备工作，做好各分项工程的合理施工组织安排工作，以按期优质完成中央空调工程的施工，交付甲方使用。所有组合式空调机组、空气处理机、风机盘管等设备选用低噪声，水泵低部安装20mm厚的CJ型橡胶减震垫，组合式空调机组、空气处理机等设备的出风口均设消声器，所有吊装的空调末端设备均设弹簧减振吊架。三、施工部署本空调工程工期100天。根据建设单位总工期要求和土建进度，我们计划按建设单位要求日期进场，当现场达到正式施工条件时及时配套施工，确保中央空调...
