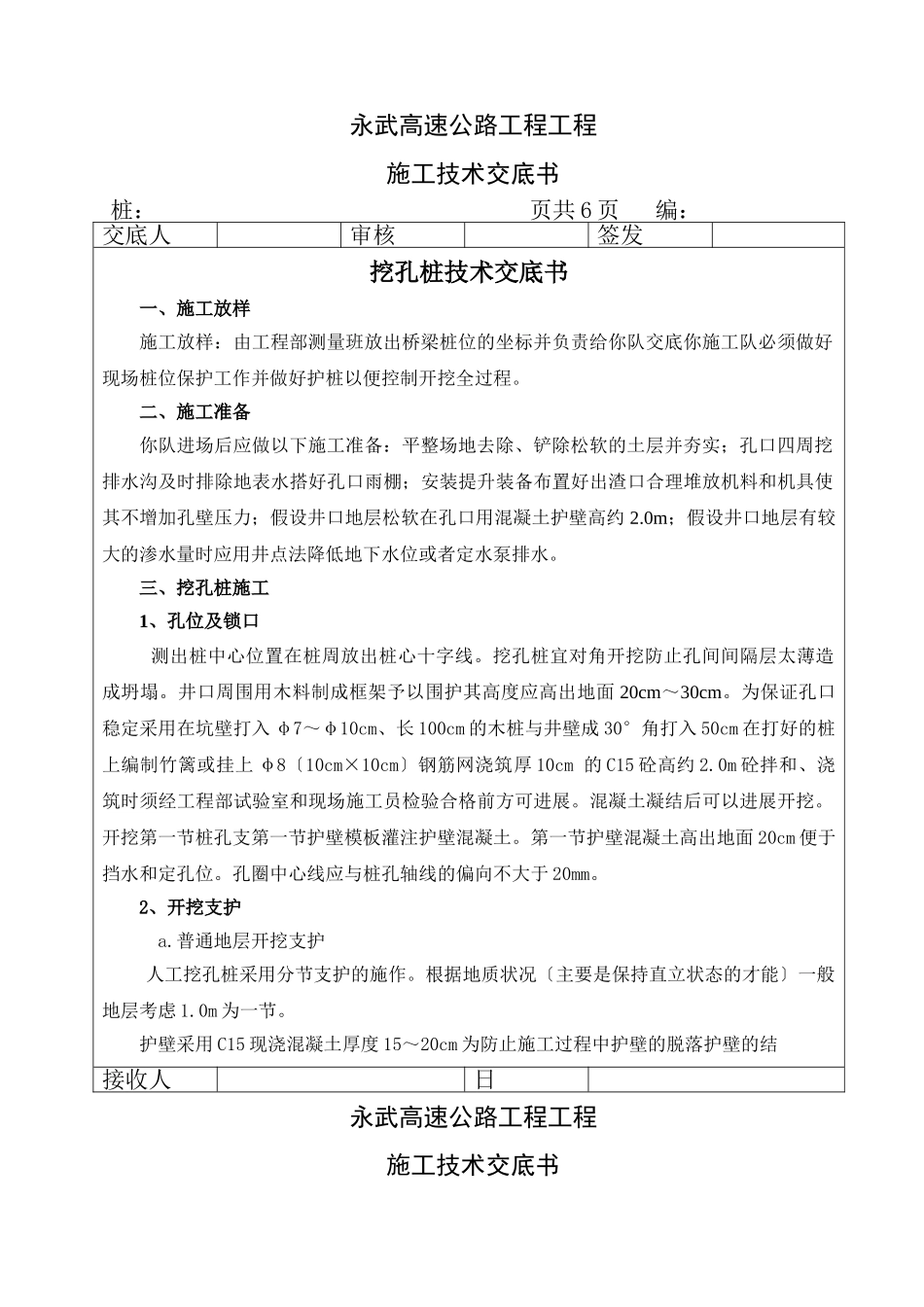

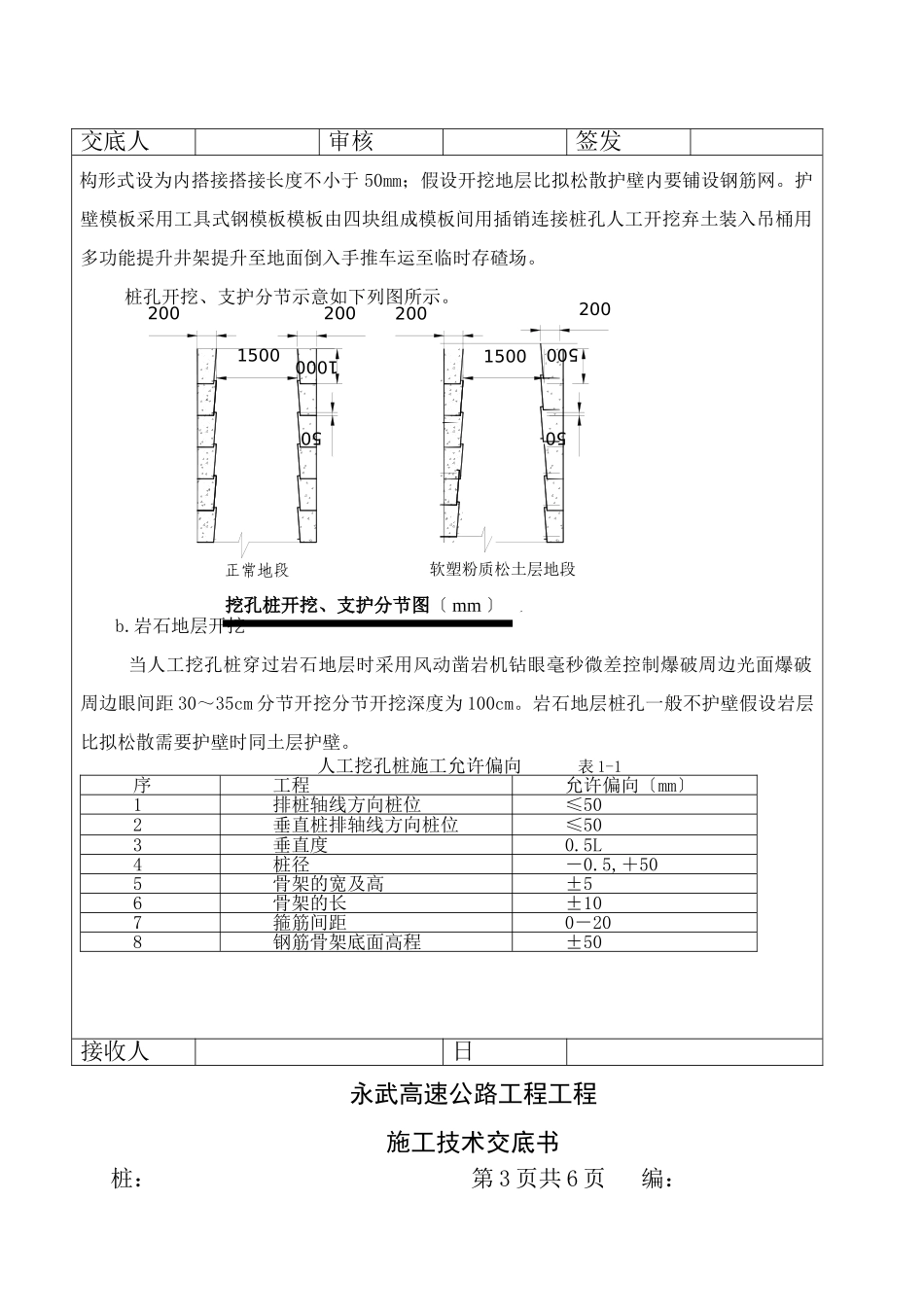

永武高速公路工程工程施工技术交底书桩：页共6页编：交底人审核签发挖孔桩技术交底书一、施工放样施工放样：由工程部测量班放出桥梁桩位的坐标并负责给你队交底你施工队必须做好现场桩位保护工作并做好护桩以便控制开挖全过程。二、施工准备你队进场后应做以下施工准备：平整场地去除、铲除松软的土层并夯实；孔口四周挖排水沟及时排除地表水搭好孔口雨棚；安装提升装备布置好出渣口合理堆放机料和机具使其不增加孔壁压力；假设井口地层松软在孔口用混凝土护壁高约2.0m；假设井口地层有较大的渗水量时应用井点法降低地下水位或者定水泵排水。三、挖孔桩施工1、孔位及锁口测出桩中心位置在桩周放出桩心十字线。挖孔桩宜对角开挖防止孔间间隔层太薄造成坍塌。井口周围用木料制成框架予以围护其高度应高出地面20cm～30cm。为保证孔口稳定采用在坑壁打入φ7～φ10cm、长100cm的木桩与井壁成30°角打入50cm在打好的桩上编制竹篱或挂上φ8〔10cm×10cm〕钢筋网浇筑厚10cm的C15砼高约2.0m砼拌和、浇筑时须经工程部试验室和现场施工员检验合格前方可进展。混凝土凝结后可以进展开挖。开挖第一节桩孔支第一节护壁模板灌注护壁混凝土。第一节护壁混凝土高出地面20cm便于挡水和定孔位。孔圈中心线应与桩孔轴线的偏向不大于20mm。2、开挖支护a.普通地层开挖支护人工挖孔桩采用分节支护的施作。根据地质状况〔主要是保持直立状态的才能〕一般地层考虑1.0m为一节。护壁采用C15现浇混凝土厚度15～20cm为防止施工过程中护壁的脱落护壁的结接收人日永武高速公路工程工程施工技术交底书永武高速公路工程工程施工技术交底书桩：第3页共6页编：交底人审核签发构形式设为内搭接搭接长度不小于50mm；假设开挖地层比拟松散护壁内要铺设钢筋网。护壁模板采用工具式钢模板模板由四块组成模板间用插销连接桩孔人工开挖弃土装入吊桶用多功能提升井架提升至地面倒入手推车运至临时存碴场。桩孔开挖、支护分节示意如下列图所示。b.岩石地层开挖当人工挖孔桩穿过岩石地层时采用风动凿岩机钻眼毫秒微差控制爆破周边光面爆破周边眼间距30～35cm分节开挖分节开挖深度为100cm。岩石地层桩孔一般不护壁假设岩层比拟松散需要护壁时同土层护壁。人工挖孔桩施工允许偏向表1-1序工程允许偏向〔mm〕1排桩轴线方向桩位≤502垂直桩排轴线方向桩位≤503垂直度0.5L4桩径－0.5,＋505骨架的宽及高±56骨架的长±107箍筋间距0－208钢筋骨架底面高程±50接收人日200100050正常地段软塑粉质松土层地段1500200200502001500500挖孔桩开挖、支护分节图〔mm〕交底人审核签发c.桩孔开挖后及时灌注护壁混凝土灌注护壁混凝土时采用钢钎或木棒反复插捣确保混凝土灌注实。d.终孔时应去除护壁污泥、孔底的残渣、浮土、杂物和积水。检验合格后应迅速封底安装钢筋笼灌注桩身混凝土。3、筋笼制作工艺及吊装a.钢筋笼骨架箍筋采用箍筋成型法照钢筋骨架的外径尺寸制一块样板将箍筋围绕样板弯制成箍筋圈。在箍筋圈上标出主筋位置同时在主筋上标出箍筋位置。然后在程度的工作台上在主筋长度范围内放好全部箍筋圈将两根主筋伸入箍筋圈内按钢筋上所标位置的记互相对准依次扶正箍筋并一一焊好再将其余的主筋穿进箍筋圈内焊成骨架。〔允许偏向见表1－1〕b.钢筋骨架的保护层厚度一般为6cm～8cm。可以采用在主筋及骨架箍筋的位置处横向设置φ8钢筋内穿圆形砼预制块〔详细规格见图?挖孔桩垫块示意图?〕。竖向每隔2.0m设置一道每道沿圆周对称地设置4块。接收人日永武高速公路工程工程施工技术交底书桩：第4页共6页编：交底人审核签发R1=1cmR2=4cmR1=6cmc.钢筋笼制作。钢筋笼采用在钢筋加工场集中加工、分节制作。主筋搭接互相错开保证同截面的接头数量不多于主筋根数的50相邻主筋接头错开间隔应大于35d且不小于500mm其搭接长度及焊接形式符合标准要求。d.钢筋笼存放。加工场地垫上等高的方木存放以免粘上泥土；每组骨架的各节要排好次序便于使用时按顺序装车运出；每个节段都要挂上标志牌标明敦、桩、节〔因为护筒顶标高不同其长度也不一样因此更应标写去除〕。e.钢筋笼吊运。调运采用吊车采取适当措施防止改变、弯曲。安装钢筋笼时应对准孔位吊直扶稳缓慢下放防...
