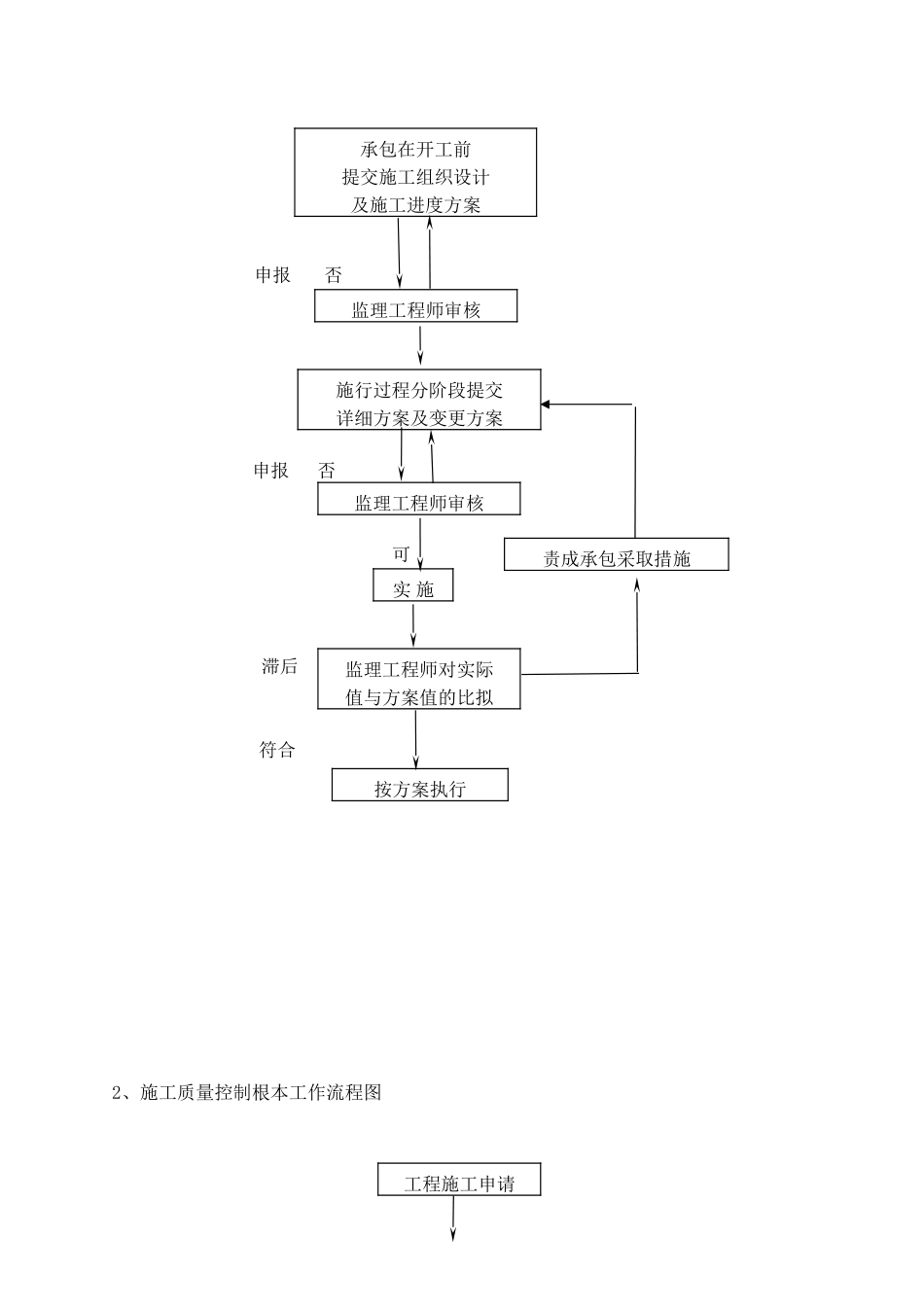

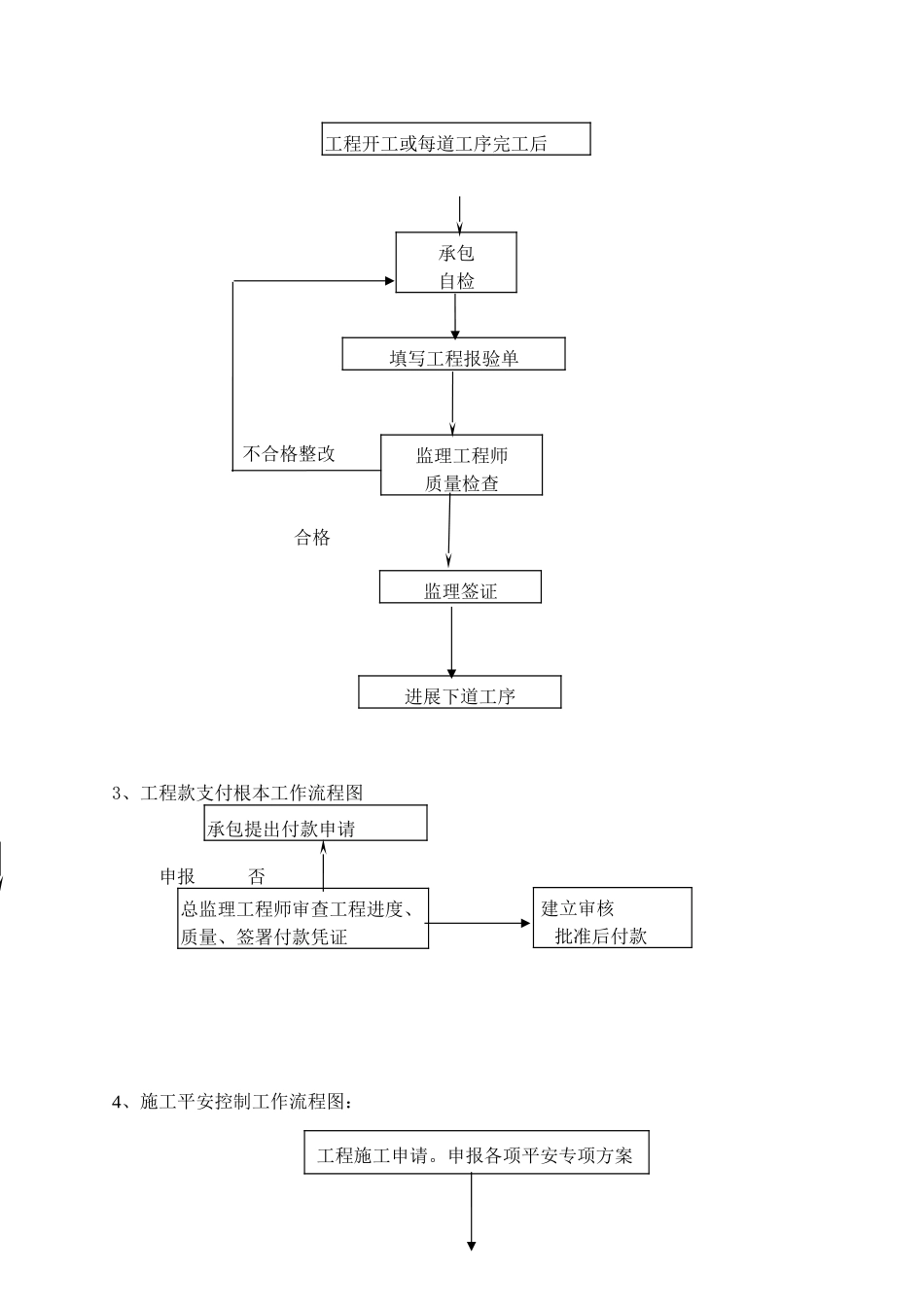

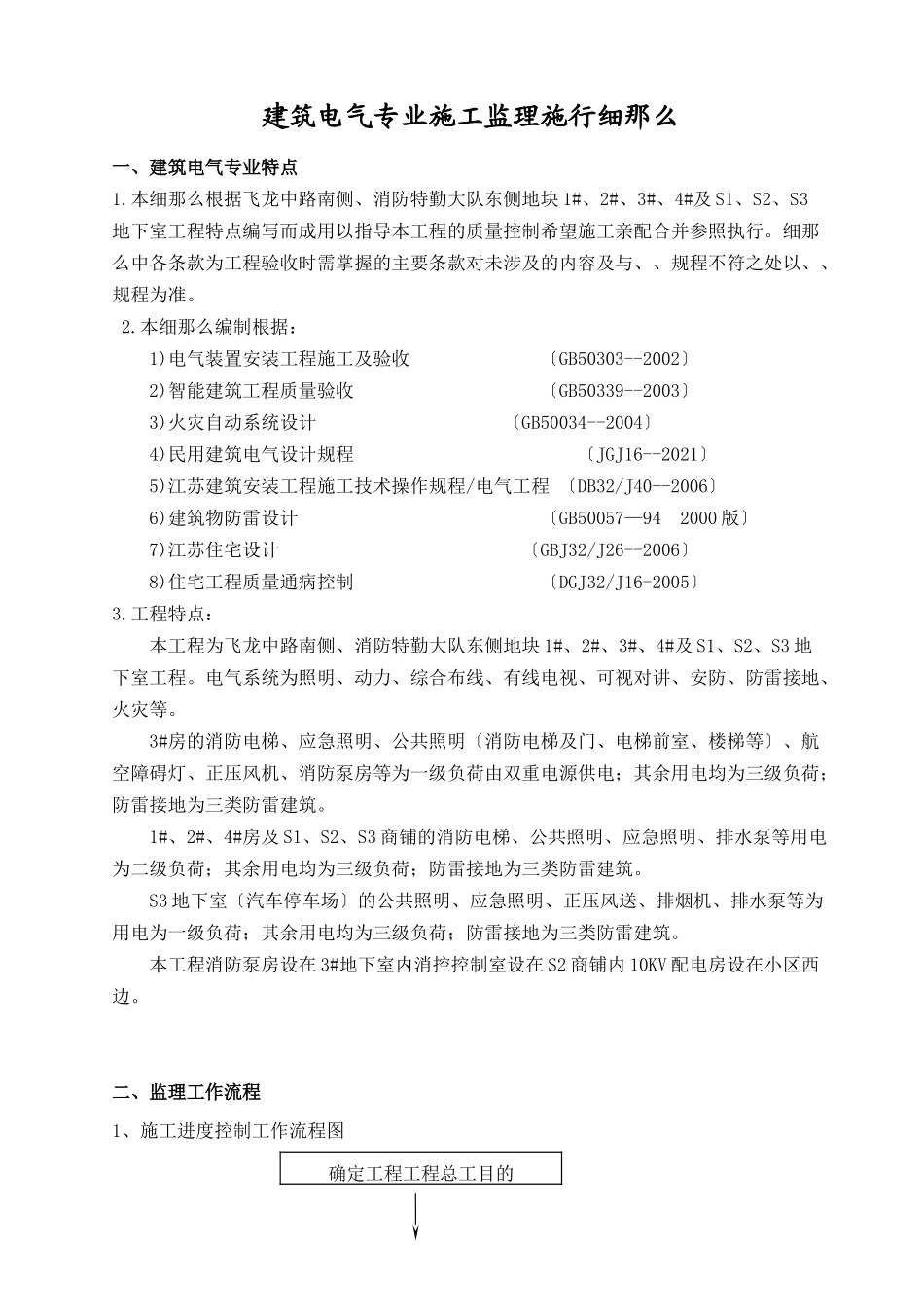

建筑电气专业施工监理施行细那么一、建筑电气专业特点1.本细那么根据飞龙中路南侧、消防特勤大队东侧地块1#、2#、3#、4#及S1、S2、S3地下室工程特点编写而成用以指导本工程的质量控制希望施工亲配合并参照执行。细那么中各条款为工程验收时需掌握的主要条款对未涉及的内容及与、、规程不符之处以、、规程为准。2.本细那么编制根据：1)电气装置安装工程施工及验收〔GB50303--2002〕2)智能建筑工程质量验收〔GB50339--2003〕3)火灾自动系统设计〔GB50034--2004〕4)民用建筑电气设计规程〔JGJ16--2021〕5)江苏建筑安装工程施工技术操作规程/电气工程〔DB32/J40--2006〕6)建筑物防雷设计〔GB50057—942000版〕7)江苏住宅设计〔GBJ32/J26--2006〕8)住宅工程质量通病控制〔DGJ32/J16-2005〕3.工程特点：本工程为飞龙中路南侧、消防特勤大队东侧地块1#、2#、3#、4#及S1、S2、S3地下室工程。电气系统为照明、动力、综合布线、有线电视、可视对讲、安防、防雷接地、火灾等。3#房的消防电梯、应急照明、公共照明〔消防电梯及门、电梯前室、楼梯等〕、航空障碍灯、正压风机、消防泵房等为一级负荷由双重电源供电；其余用电均为三级负荷；防雷接地为三类防雷建筑。1#、2#、4#房及S1、S2、S3商铺的消防电梯、公共照明、应急照明、排水泵等用电为二级负荷；其余用电均为三级负荷；防雷接地为三类防雷建筑。S3地下室〔汽车停车场〕的公共照明、应急照明、正压风送、排烟机、排水泵等为用电为一级负荷；其余用电均为三级负荷；防雷接地为三类防雷建筑。本工程消防泵房设在3#地下室内消控控制室设在S2商铺内10KV配电房设在小区西边。二、监理工作流程1、施工进度控制工作流程图确定工程工程总工目的申报否申报否可滞后符合2、施工质量控制根本工作流程图承包在开工前提交施工组织设计及施工进度方案监理工程师审核施行过程分阶段提交详细方案及变更方案监理工程师审核责成承包采取措施实施监理工程师对实际值与方案值的比拟按方案执行工程施工申请不合格整改合格3、工程款支付根本工作流程图申报否4、施工平安控制工作流程图：工程开工或每道工序完工后承包自检填写工程报验单监理工程师质量检查监理签证进展下道工序承包提出付款申请建立审核批准后付款总监理工程师审查工程进度、质量、签署付款凭证工程施工申请。申报各项平安专项方案申报否5、材料进场报验根本工作流程图否否6、开工验收根本工作流程图：申请否工程开工或每道工序完工后承包自检监理工程师对各项平安措施进展检查进展下道工序承包自检合格后提出预验收申请监理审查资料及现场预验承包整改监理复验承包提交工程资料提出验收申请组织竣前预验收：建立、施工、监理、设计、质监及其他有关参加建立提出评估开工验收监理提出评估承包整改监理工程师审查建立批准承包单采购见证取样复试监理工程师核验复试结果和相关资料投入使用承包施行承包出示样品和技术资料申报否三、监理工作控制目的及控制要点一〕监理工作控制目的确保强电工程按预方案完成使工程监理到达化、化做到平安、文明施工。本工程的质量目的为合格工程。监理根据1.?施工承包合同?2.?建立监理合同?3.施工图纸2.各设计和施工验收3.经批准的施工组织设计和施工方案。二〕监理工作控制要点监理工程师除做好隐蔽验收工作外还应深化现场巡视检查做好各个分项工程的验收。根据业主及设计要求保证工程到达一次性验收合格本工程电气施工技术要求如下：㈠配①根据施工平面图预埋暗配时应按图纸设计走向的道路敷设严禁在混凝土楼板中敷设径大于板厚1/3的JDG紧定和PVC对径大于40mm的电导在混凝土楼板中敷设时应有加强措施严禁径大于25mm的电导在找平中敷设。混凝土板内电导应敷设在上下层钢筋之间成排敷设的距不得小于20mm假如电导上方无上层钢筋分布应参照土建要求采取加强措施。②预埋入砼内的电线、箱、盒应固定结实防止浇捣砼时产生移位露出地坪的线口须用封堵物堵塞以防灰沙、石子入内。JDG、钢截断处用锉去除毛剌使口光滑便于穿线。③墙体内暗敷电导时严禁在承重墙上开长度大于300mm的程度横槽；墙体上必须用机械切割墙槽大于300mm的预埋洞加钢筋混凝土过梁墙体内集中布置电...
