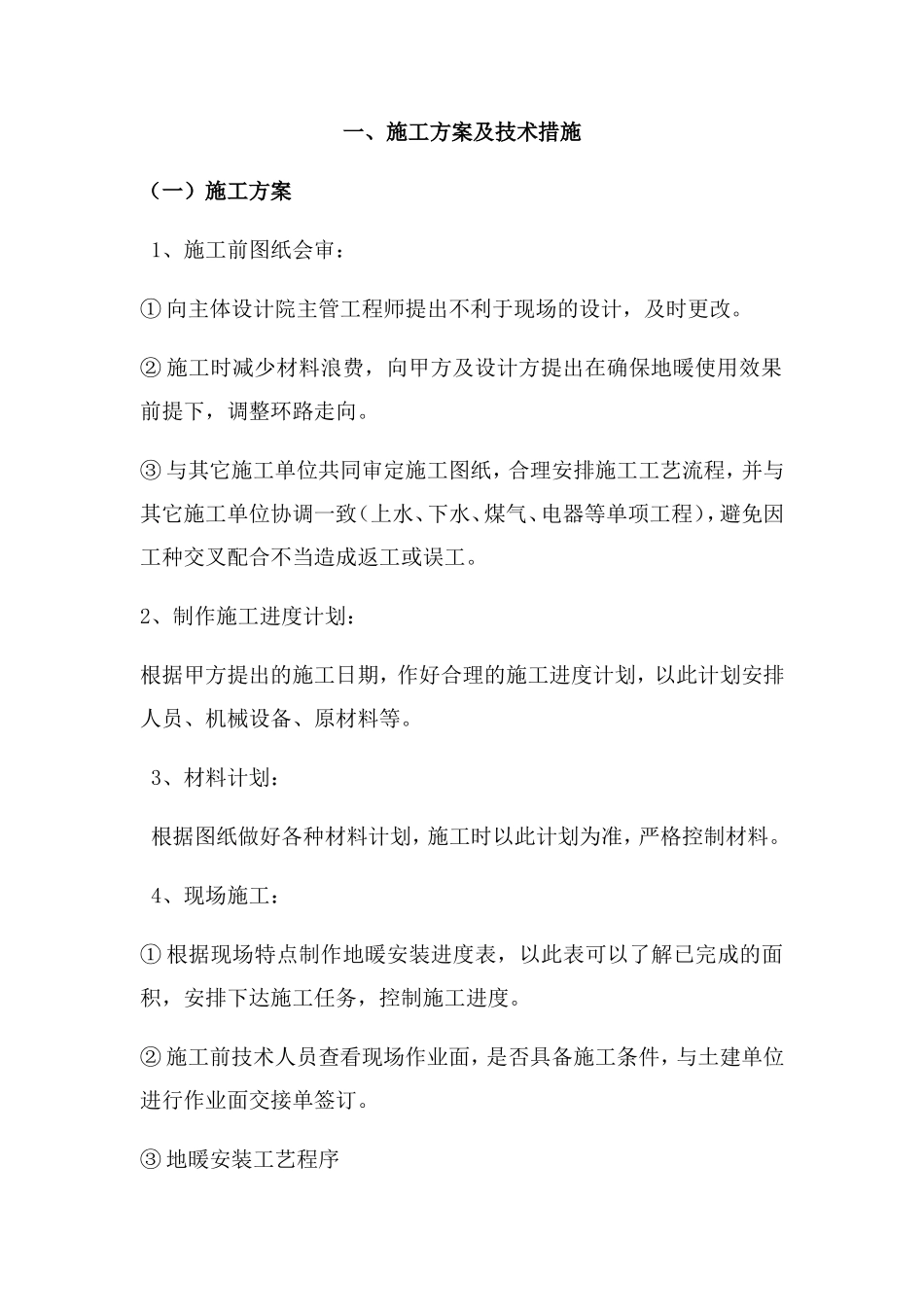

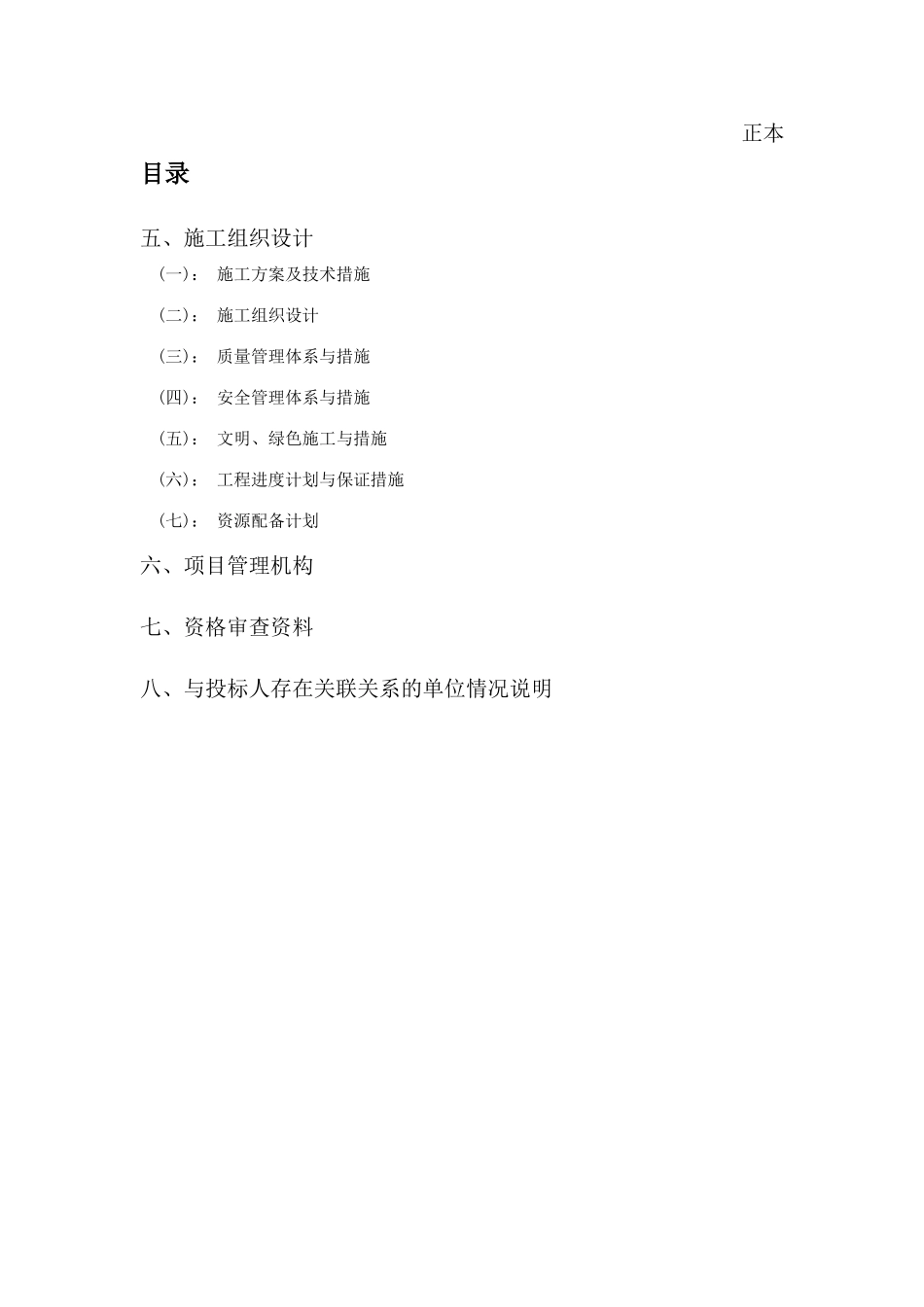

正本目录五、施工组织设计(一)：施工方案及技术措施(二)：施工组织设计(三)：质量管理体系与措施(四)：安全管理体系与措施(五)：文明、绿色施工与措施(六)：工程进度计划与保证措施(七)：资源配备计划六、项目管理机构七、资格审查资料八、与投标人存在关联关系的单位情况说明五、施工组织设计工程概况本工程主要分为两个区：住宅区和公建区。住宅区位于村子北部和南部，均为地上四层，半地下室，共26栋，均为本次设计内容；公建位于村子中上部（村入口），不在本次设计范围之内。住宅区分为一期和二期，1#--20#楼为一期，21#--26#为二期住宅总建筑面积（不含阁楼）40525.3㎡，其中一期建筑面积31755.1㎡，二期建筑面积8770.2㎡。本工程分区为寒冷B区，设置集中供暖，热源采用低温型空气源热泵，沿路敷设供热管线，送至热力入口。本工程耐火等级均为地下一级，地上部分不低于二级；设计使用年限50年，抗震类别为丙类，6度抗震设防。编制依据《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）《辐射供暖供冷技术规范》（JGJ142-2012）《建筑给水排水及供暖工程施工质量验收规范》（GB50242-2002）《严寒和寒冷地区居住建筑节能设计标准》（JGJ26-2010）建设单位提供的设计要求和相关资料现行的国家有关建筑设计规范、规程和规定一、施工方案及技术措施（一）施工方案1、施工前图纸会审：①向主体设计院主管工程师提出不利于现场的设计，及时更改。②施工时减少材料浪费，向甲方及设计方提出在确保地暖使用效果前提下，调整环路走向。③与其它施工单位共同审定施工图纸，合理安排施工工艺流程，并与其它施工单位协调一致（上水、下水、煤气、电器等单项工程），避免因工种交叉配合不当造成返工或误工。2、制作施工进度计划：根据甲方提出的施工日期，作好合理的施工进度计划，以此计划安排人员、机械设备、原材料等。3、材料计划：根据图纸做好各种材料计划，施工时以此计划为准，严格控制材料。4、现场施工：①根据现场特点制作地暖安装进度表，以此表可以了解已完成的面积，安排下达施工任务，控制施工进度。②施工前技术人员查看现场作业面，是否具备施工条件，与土建单位进行作业面交接单签订。③地暖安装工艺程序（二）施工工艺及技术措施低温热水地板辐射供暖系统设计施工简述（壱）采暖热负荷计算时应注意的问题：1、由于地暖散热较对流散热高出4-5oC,采暖热负荷宜取房间常规计算采暖负荷的90o/o或将房间温度降低2oC计算。2、应考虑间歇采暖和相邻房间不采取暖时户间传热等因素，并以适当修正系数，确定房间热负荷值。（弐）散热量计算时应注意的问题1、在住宅中应用，应考虑家具遮挡等因素对散热量的影响，乘以适当修正系数。具备施工作业条件铺设挤塑聚苯板中间验收材料进场安装分（集）水器回填细石混凝土交监理部门检验，并提交合格证和检验资料PE-RT管环路敷设保压不低于0.2Mpa材料进场安装膨胀缝，伸缩节施工交工验收会签材料进场验收水压严密性强度试压工程竣工验收会签2、垂直相邻各房间，除顶层外，各层均应按房间采暖热负荷扣除来自上层的热量，确定房间所需散热量。3、不同地面材质，散热量不同，为保证室温要求，设计时应尽量按散热量比石材低的木地板考虑，用户即使选用石材类做地面，也不会影响采暖效果。4、为满足一户中个朝向房间室温的均衡，耗热量计算中应考虑方向附加及附减，外墙多的房间，热损失多，加热管必然密些。南向中间房间热损失小，管间距必然大些。5、尽量考虑将生活冷热水管布置在地板采暖结构层中，但应避免管线相互穿越。（参）地板采暖环路设计中注意的几个问题：1、合理划分环路区域，尽量做到分室控制，同时避免与其它管线交叉；管材在地下铺设严禁有接口。2、设计中应特别注意，同一分集水器上管长尽量保持一致，避免造成系统阻力失衡和管材浪费。3、为保证地面不开裂，管间距不得小于100MM，为保障地面温度的均匀，管间距不易大于350MM4、本工程以独立式燃气炉为热源的系统，我公司将管长控制在小于等于120M，以减少阻力，并特别注意了该系统的阻力平衡和管内流速问题。（四）系统参数设计时应考虑的问题：1、供回水温度宜小于6...
