园建施工图设计的简明要求VIP免费

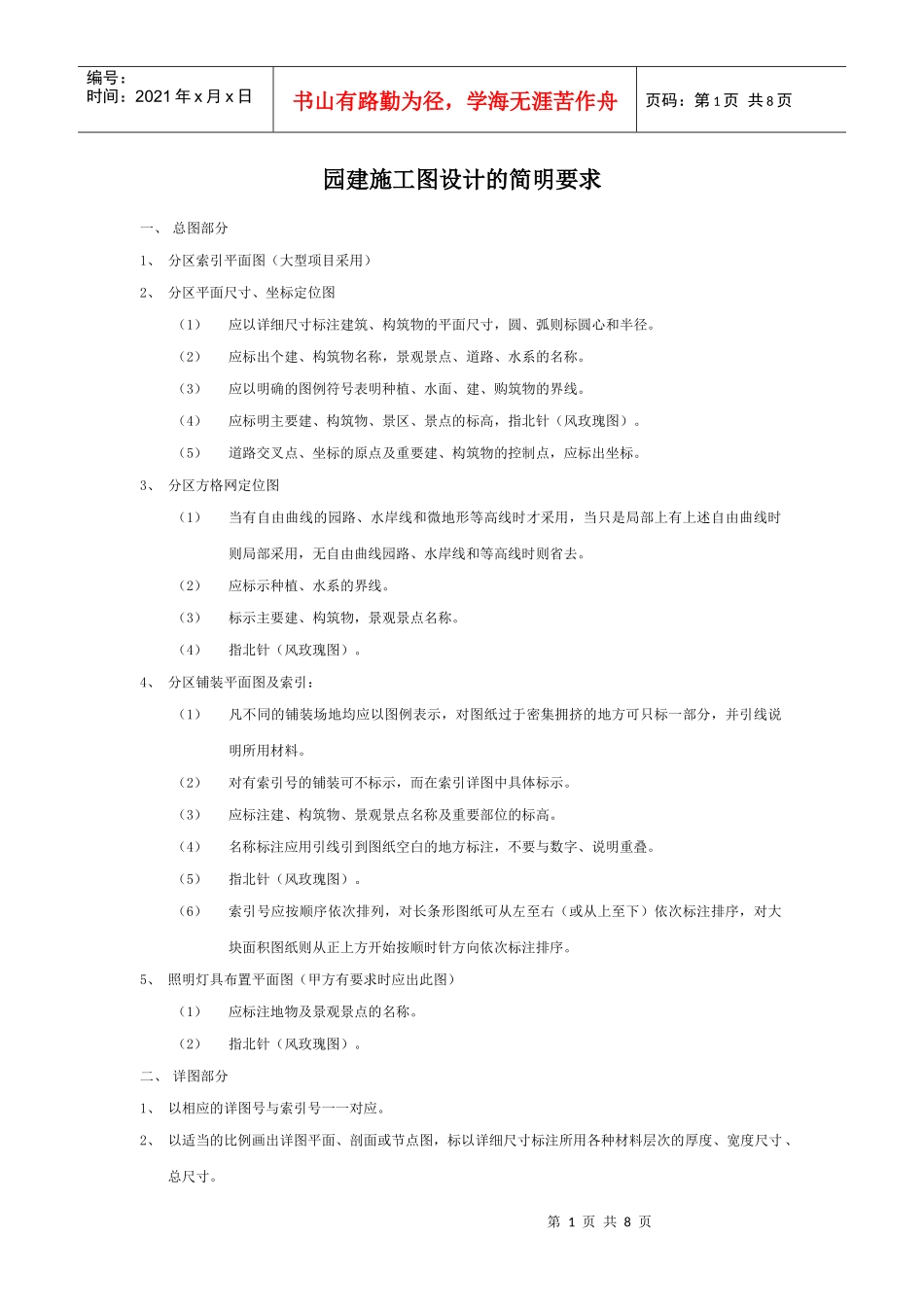

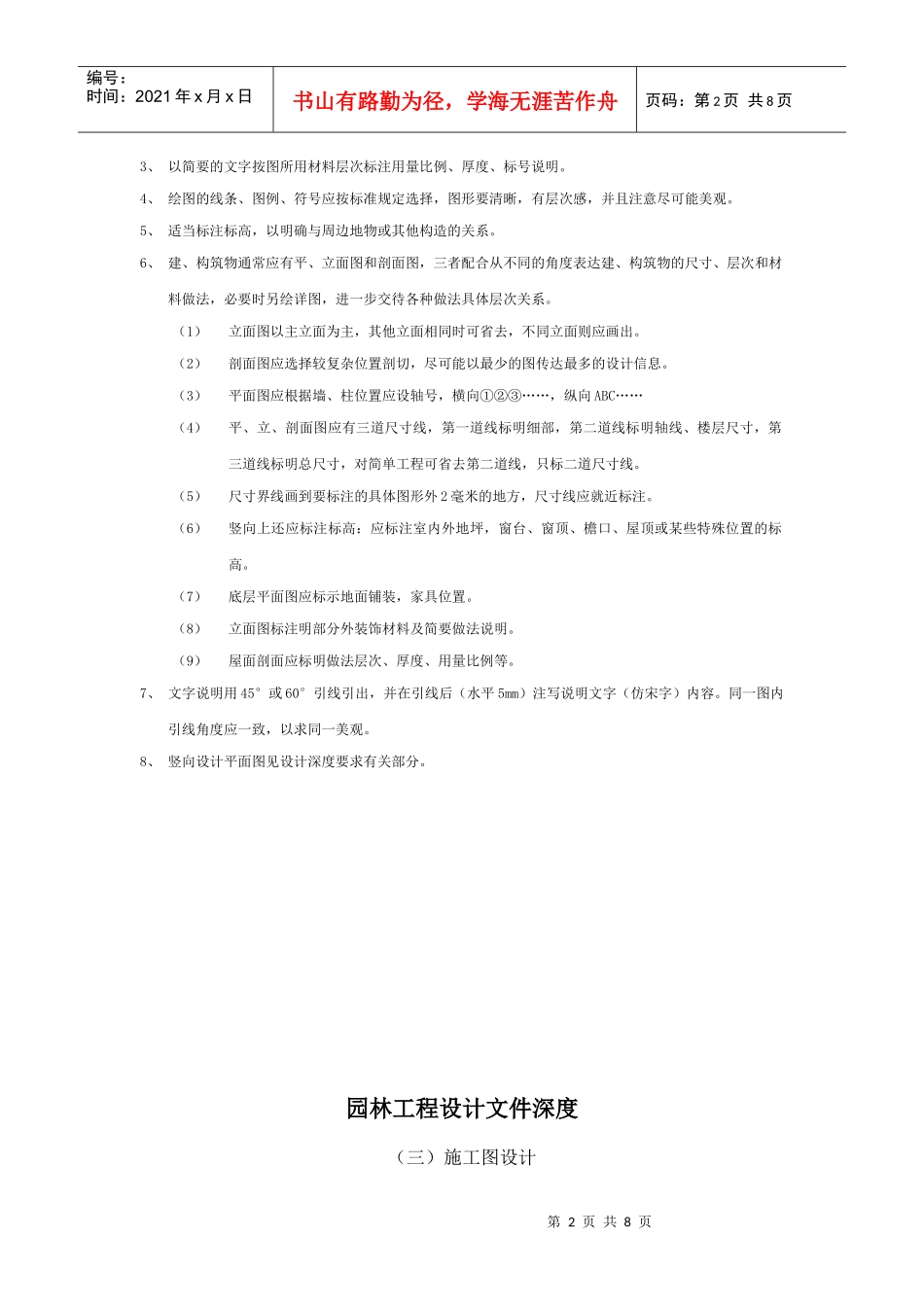

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页园建施工图设计的简明要求一、总图部分1、分区索引平面图（大型项目采用）2、分区平面尺寸、坐标定位图（1）应以详细尺寸标注建筑、构筑物的平面尺寸，圆、弧则标圆心和半径。（2）应标出个建、构筑物名称，景观景点、道路、水系的名称。（3）应以明确的图例符号表明种植、水面、建、购筑物的界线。（4）应标明主要建、构筑物、景区、景点的标高，指北针（风玫瑰图）。（5）道路交叉点、坐标的原点及重要建、构筑物的控制点，应标出坐标。3、分区方格网定位图（1）当有自由曲线的园路、水岸线和微地形等高线时才采用，当只是局部上有上述自由曲线时则局部采用，无自由曲线园路、水岸线和等高线时则省去。（2）应标示种植、水系的界线。（3）标示主要建、构筑物，景观景点名称。（4）指北针（风玫瑰图）。4、分区铺装平面图及索引：（1）凡不同的铺装场地均应以图例表示，对图纸过于密集拥挤的地方可只标一部分，并引线说明所用材料。（2）对有索引号的铺装可不标示，而在索引详图中具体标示。（3）应标注建、构筑物、景观景点名称及重要部位的标高。（4）名称标注应用引线引到图纸空白的地方标注，不要与数字、说明重叠。（5）指北针（风玫瑰图）。（6）索引号应按顺序依次排列，对长条形图纸可从左至右（或从上至下）依次标注排序，对大块面积图纸则从正上方开始按顺时针方向依次标注排序。5、照明灯具布置平面图（甲方有要求时应出此图）（1）应标注地物及景观景点的名称。（2）指北针（风玫瑰图）。二、详图部分1、以相应的详图号与索引号一一对应。2、以适当的比例画出详图平面、剖面或节点图，标以详细尺寸标注所用各种材料层次的厚度、宽度尺寸、总尺寸。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页3、以简要的文字按图所用材料层次标注用量比例、厚度、标号说明。4、绘图的线条、图例、符号应按标准规定选择，图形要清晰，有层次感，并且注意尽可能美观。5、适当标注标高，以明确与周边地物或其他构造的关系。6、建、构筑物通常应有平、立面图和剖面图，三者配合从不同的角度表达建、构筑物的尺寸、层次和材料做法，必要时另绘详图，进一步交待各种做法具体层次关系。（1）立面图以主立面为主，其他立面相同时可省去，不同立面则应画出。（2）剖面图应选择较复杂位置剖切，尽可能以最少的图传达最多的设计信息。（3）平面图应根据墙、柱位置应设轴号，横向①②③……，纵向ABC……（4）平、立、剖面图应有三道尺寸线，第一道线标明细部，第二道线标明轴线、楼层尺寸，第三道线标明总尺寸，对简单工程可省去第二道线，只标二道尺寸线。（5）尺寸界线画到要标注的具体图形外2毫米的地方，尺寸线应就近标注。（6）竖向上还应标注标高：应标注室内外地坪，窗台、窗顶、檐口、屋顶或某些特殊位置的标高。（7）底层平面图应标示地面铺装，家具位置。（8）立面图标注明部分外装饰材料及简要做法说明。（9）屋面剖面应标明做法层次、厚度、用量比例等。7、文字说明用45°或60°引线引出，并在引线后（水平5mm）注写说明文字（仿宋字）内容。同一图内引线角度应一致，以求同一美观。8、竖向设计平面图见设计深度要求有关部分。园林工程设计文件深度（三）施工图设计第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页在初步设计或扩初设计批准后，进行施工图设计。施工图设计包括施工图、文字说明和预算。施工图尺寸单位为mm，高程单位为米（要写道小数点后两位）。施工图设计可分为道路、广场、山石、水池、驳岸、建筑、土方、各种地下或架空线和种植的施工设计。并能据以编制施工图预算，安排材料、设备订货和非标准设备的制作，进行施工和安装以及进行施工验收。1、施工总平面图（1）应以详细尺寸或坐标标明各类园林植物的种植位置、建筑物、地下管线位置、外轮廓及名称。（2）施工总平面图中要注明基点、基线。基点要同时标明标高。（3）当工程项目面积太大时，可分区绘制区域施工总平面，并标示...
