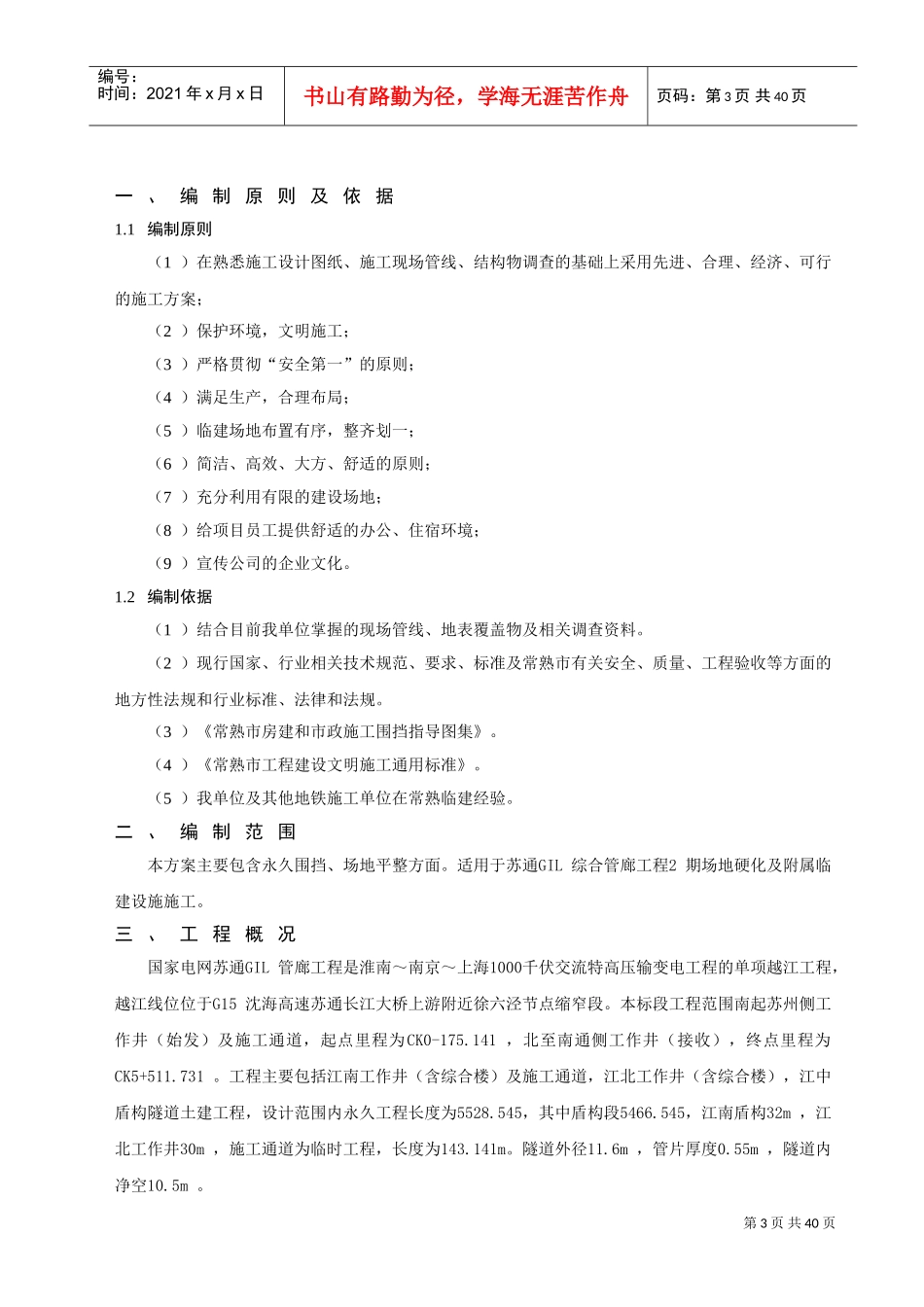

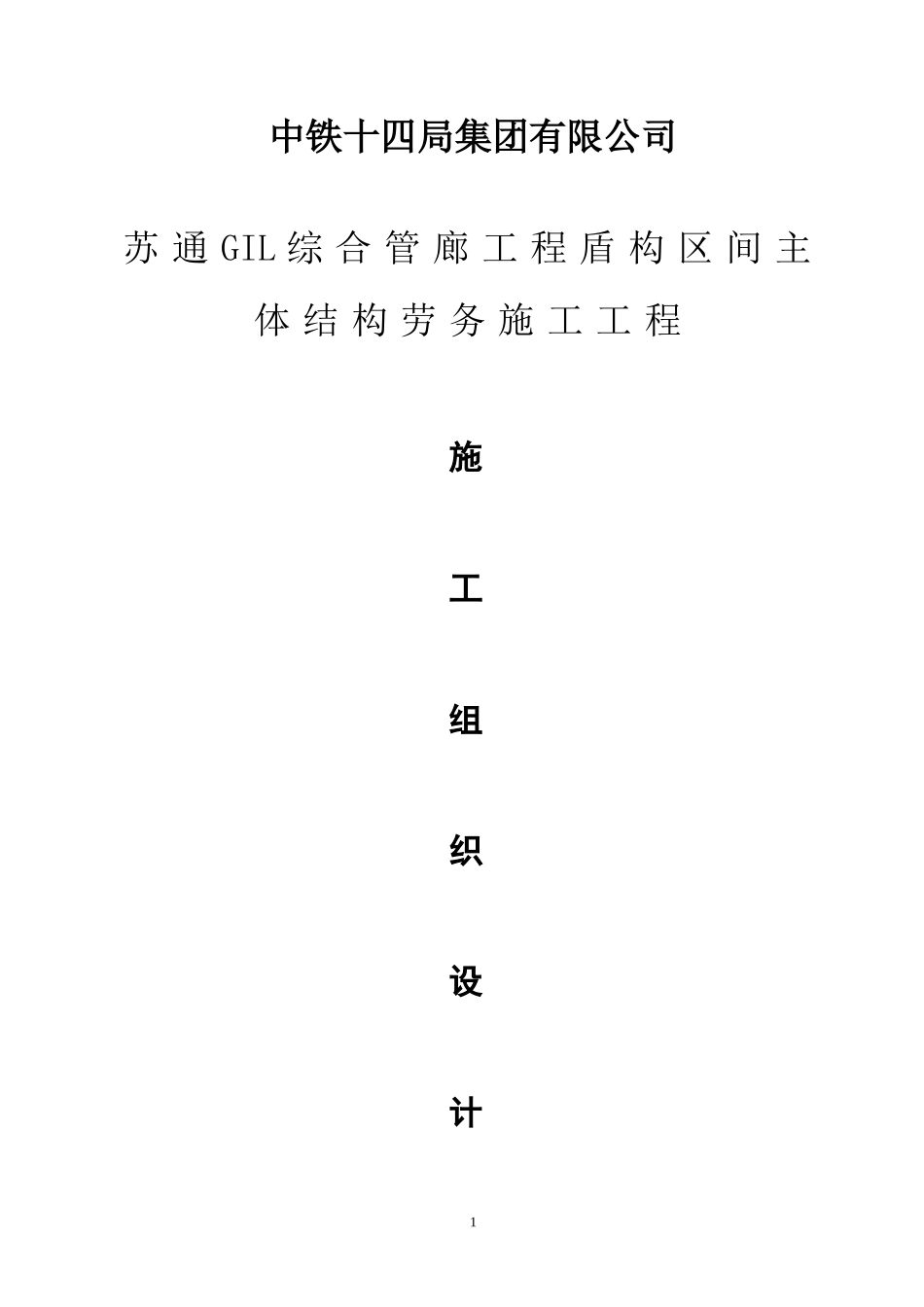

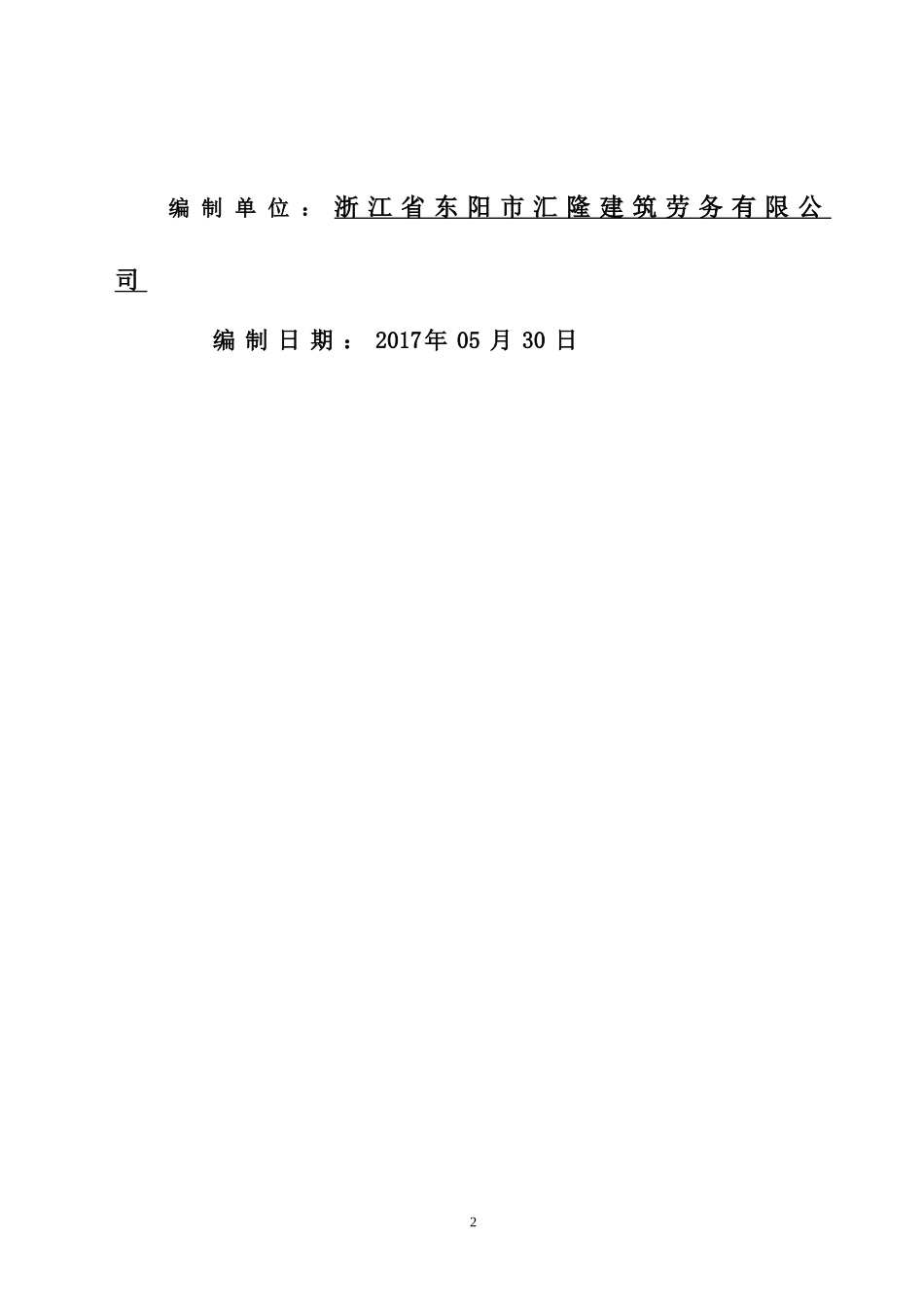

中铁十四局集团有限公司苏通GIL综合管廊工程盾构区间主体结构劳务施工工程施工组织设计1编制单位：浙江省东阳市汇隆建筑劳务有限公司编制日期：2017年05月30日2第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页一、编制原则及依据1.1编制原则（1）在熟悉施工设计图纸、施工现场管线、结构物调查的基础上采用先进、合理、经济、可行的施工方案；（2）保护环境，文明施工；（3）严格贯彻“安全第一”的原则；（4）满足生产，合理布局；（5）临建场地布置有序，整齐划一；（6）简洁、高效、大方、舒适的原则；（7）充分利用有限的建设场地；（8）给项目员工提供舒适的办公、住宿环境；（9）宣传公司的企业文化。1.2编制依据（1）结合目前我单位掌握的现场管线、地表覆盖物及相关调查资料。（2）现行国家、行业相关技术规范、要求、标准及常熟市有关安全、质量、工程验收等方面的地方性法规和行业标准、法律和法规。（3）《常熟市房建和市政施工围挡指导图集》。（4）《常熟市工程建设文明施工通用标准》。（5）我单位及其他地铁施工单位在常熟临建经验。二、编制范围本方案主要包含永久围挡、场地平整方面。适用于苏通GIL综合管廊工程2期场地硬化及附属临建设施施工。三、工程概况国家电网苏通GIL管廊工程是淮南～南京～上海1000千伏交流特高压输变电工程的单项越江工程，越江线位位于G15沈海高速苏通长江大桥上游附近徐六泾节点缩窄段。本标段工程范围南起苏州侧工作井（始发）及施工通道，起点里程为CK0-175.141，北至南通侧工作井（接收），终点里程为CK5+511.731。工程主要包括江南工作井（含综合楼）及施工通道，江北工作井（含综合楼），江中盾构隧道土建工程，设计范围内永久工程长度为5528.545，其中盾构段5466.545，江南盾构32m，江北工作井30m，施工通道为临时工程，长度为143.141m。隧道外径11.6m，管片厚度0.55m，隧道内净空10.5m。第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页盾构隧道始发井位于南岸(常熟侧)，紧邻苏通大桥管理公司南侧围墙，距离长江大堤保护距离约191米；盾构隧道接收井位于北岸(南通侧)苏通科技产业园区吹填区内东方大道东侧，距离长江新大堤保护距离约163米。四、临建资源配置及质量控制4.1人员组织及分工根据临建的规模，现按要求配备施工场区所需管理人员及务工人员，见下表所示。项目部人员配备列表序号岗位数量负责分工内容备注1管理1全面负责临建工作的组织协调管理人员2技术3全面负责临建现场技术工作，为建设提供技术支持。管理人员3质量2全面负责临建现场质量检查工作，控制施工质量。管理人员4文明2保证现场的文明施工，制止现场一切不文明行为。管理人员5安全2负责现场的施工安全，全面主抓安全生产。管理人员6钢筋工60负责临建所有钢筋的加工与绑扎务工人员7模板工40负责安装定位加固模板务工人员8泥水工10负责砖墙砌筑及浇筑混泥土务工人员9后勤工5负责现场工作人员的伙食供给务工人员10杂工10负责现场文明施工，包括整理场地打扫卫生等其他零星工作。务工人员第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页4.2所需工具及机械项目部施工所需工具及机械见表5.2-1。表5.2-1主要工具及施工机械表五、临电管理1、根据施工总用电量，施工用电设计如下：（1）根据总的临电布置及工程用电量高峰期不超过500KVA，高压供电线路设计为二路供电，1#线路总负荷为500kVA，。2#线路总负荷为1000kVA，用2台500kVA变压器。考虑到施工浇筑混凝土时停电影响，设备用发电机组200KW2台直接与各台变压器配合使用。（2）局部高压线路进入地块里或过综合管廊采用铠装电缆架空敷设，其截面根据变压器的容量选择。低压供电系统采用TN-S系统,从变压器箱到施工现场各总配电箱的电缆均选用VV22五芯双塑内铜铠装电力电缆埋敷。每一台总配电箱要做重复接地，接地电阻小于10Ω。变压器配电箱内设2块电压表，4块300/A的空气开关,另在总开关上口加设一块250/A的空气开关作为消防电源。（3）配电箱系统设计每一台配电箱的容量，要根据实际的负荷来确...
