发法兰盘零件的机械加工工艺规程及夹具设计VIP免费

发法兰盘零件的机械加工工艺规程及夹具设计_第1页
1/32
发法兰盘零件的机械加工工艺规程及夹具设计_第2页
2/32
发法兰盘零件的机械加工工艺规程及夹具设计_第3页
3/32

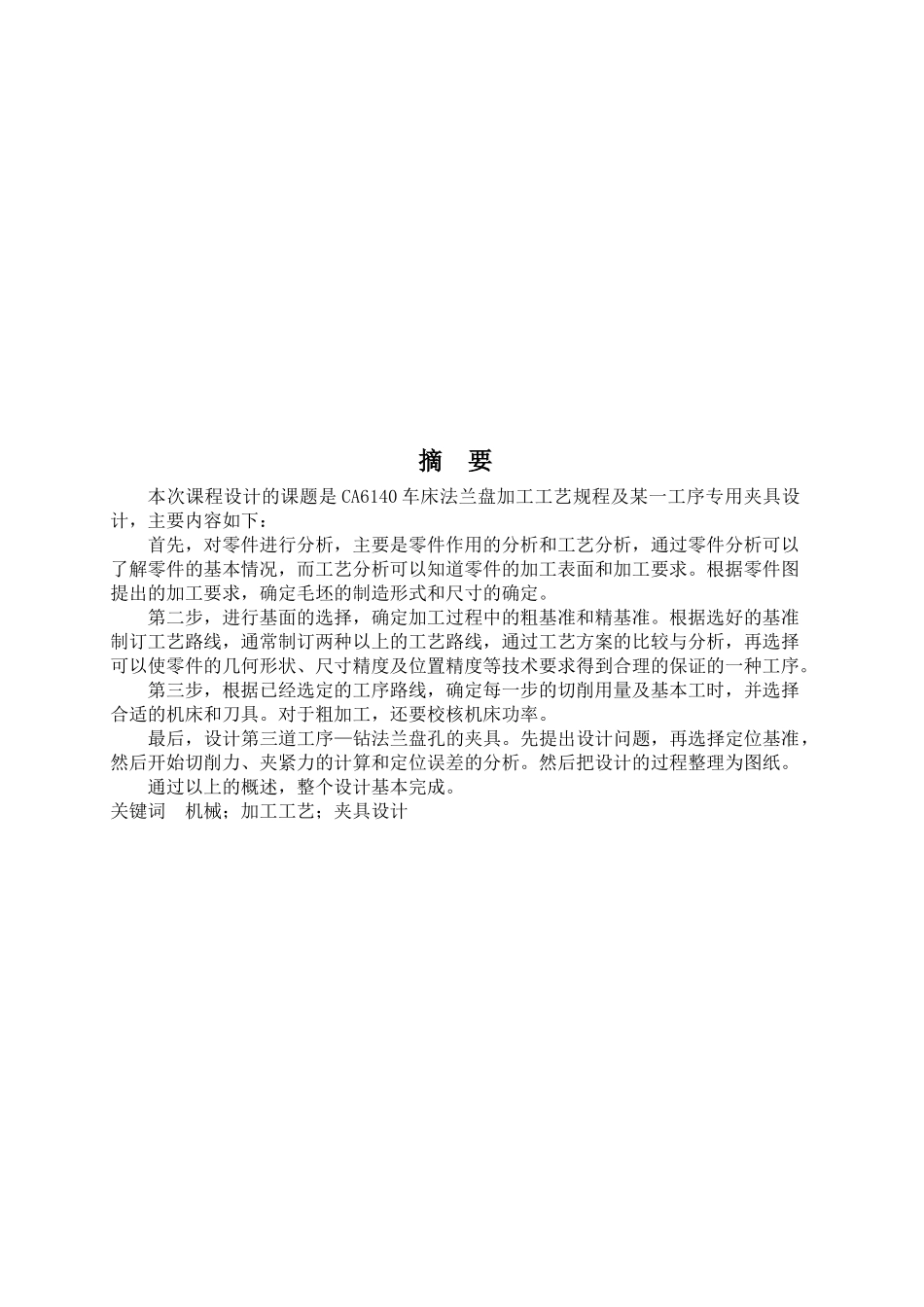

机械制造技术基础课程设计说明书设计题目:法兰盘零件的机械加工工艺规程及夹具设计设计者:2012年9月13日长春理工大学机械制造技术基础课程设计任务书题目:发法兰盘零件的机械加工工艺规程及夹具设计内容:1、零件图1张2、毛坯图1张3、机械加工过程卡1张机械加工工序卡10张4、夹具结构设计装配图1张5、夹具结构设计零件图1张6、课程设计说明书1份班级:学生:2012年9月13日摘要本次课程设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计,主要内容如下:首先,对零件进行分析,主要是零件作用的分析和工艺分析,通过零件分析可以了解零件的基本情况,而工艺分析可以知道零件的加工表面和加工要求。根据零件图提出的加工要求,确定毛坯的制造形式和尺寸的确定。第二步,进行基面的选择,确定加工过程中的粗基准和精基准。根据选好的基准制订工艺路线,通常制订两种以上的工艺路线,通过工艺方案的比较与分析,再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。第三步,根据已经选定的工序路线,确定每一步的切削用量及基本工时,并选择合适的机床和刀具。对于粗加工,还要校核机床功率。最后,设计第三道工序—钻法兰盘孔的夹具。先提出设计问题,再选择定位基准,然后开始切削力、夹紧力的计算和定位误差的分析。然后把设计的过程整理为图纸。通过以上的概述,整个设计基本完成。关键词机械;加工工艺;夹具设计目录序言.................................................11零件的分析.......................................21.1零件的作用........................................................21.2零件的工艺分析...................................................22工艺规程设计.....................................32.1确定毛坯的制造形式................................................32.2基面的选择........................................................32.3制定工艺路线......................................................32.4机械加工余量,工序尺寸及毛坯尺寸的确定............................62.5确定切削用量及基本工时............................................93夹具设计...........................................................303.1问题的提出.......................................................303.2夹具设计.........................................................30参考文献..............................................................33致谢.................................................................34序言通过本次课程设计使我们能综合运用机械制造技术基础中的基本理论,并结合实习中学到的实践知识,独立地分析和解决工艺问题,初步具备了设计一个中等复杂程度零件(CA6140车床法兰盘)的工艺规程的能力和运用夹具设计的基本原理和方法,拟订夹具设计方案,完成夹具结构设计的能力,也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。希望通可以过这次设计对自己未来将从事的工作进行一次适应性心理,在未来的学习生活中锻炼自己分析问题,解决问题的能力,加强对专业知识的认识及掌握,对未来的工作发展,确立良好的基础。1零件的分析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘(见附图1),法兰盘起联接作用是车床上的重要零件。1.2零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ200+0.045为中心,包括:两个Φ100−0.34−0.12mm的端面,尺寸为Φ45−0.0170mm的圆柱面,两个Φ90mm的端面及上面的4个Φ9mm的透孔.Φ45−0.60mm的外圆柱面及上面的Φ6mm的销孔,Φ90mm端面上距离中心线分别为34mm和24mm的两个平面.这组加工表面是以Φ200+0.045mm为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2工艺规程设计2.1确定毛坯的制造形式零件材料为HT200,采用大批大量生产方式,而且零件轮...
