教函09-11范例综合实训项目技术报告--电子测温计的制作VIP免费

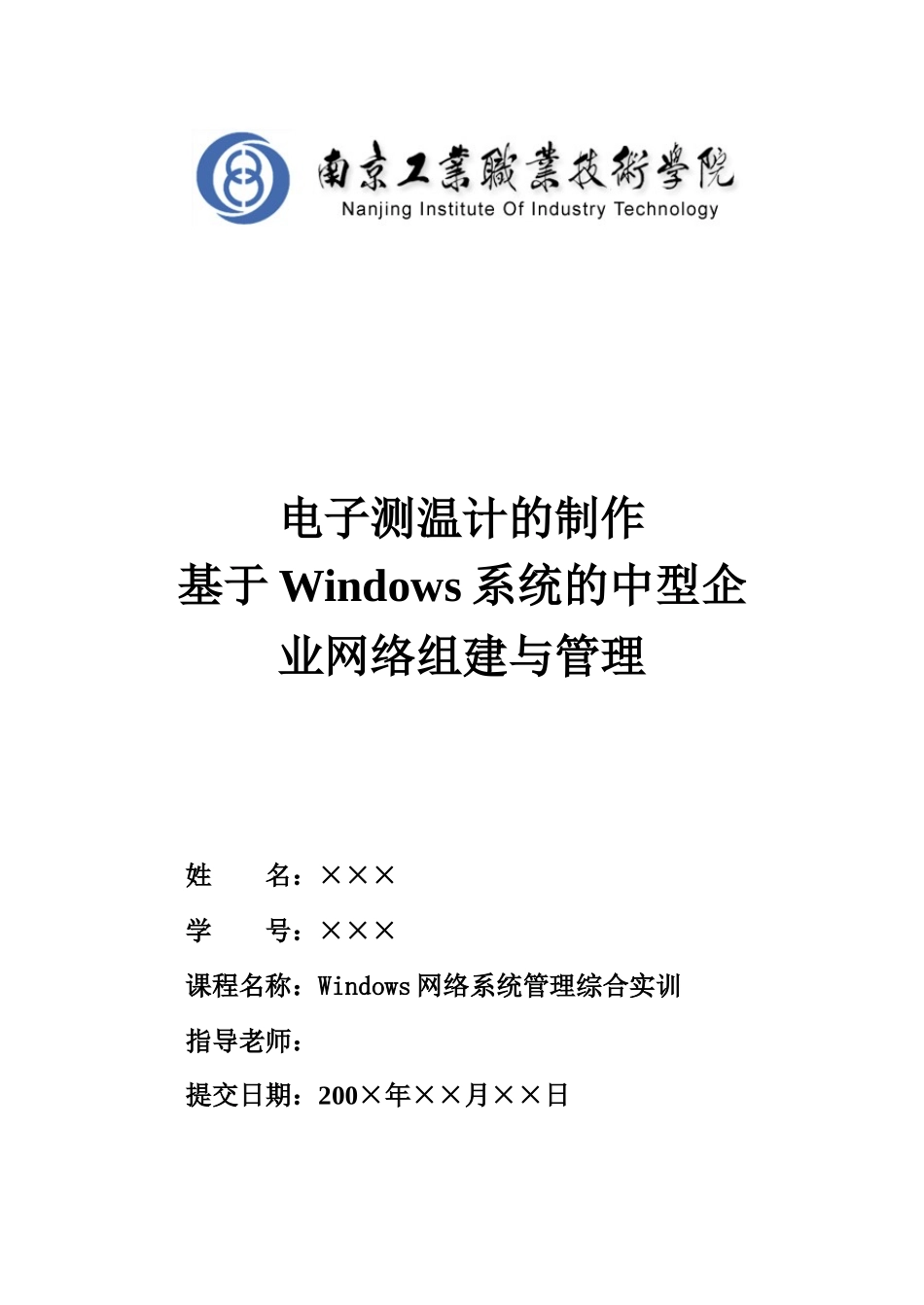

教函09-11范例综合实训项目技术报告--电子测温计的制作_第1页
1/32

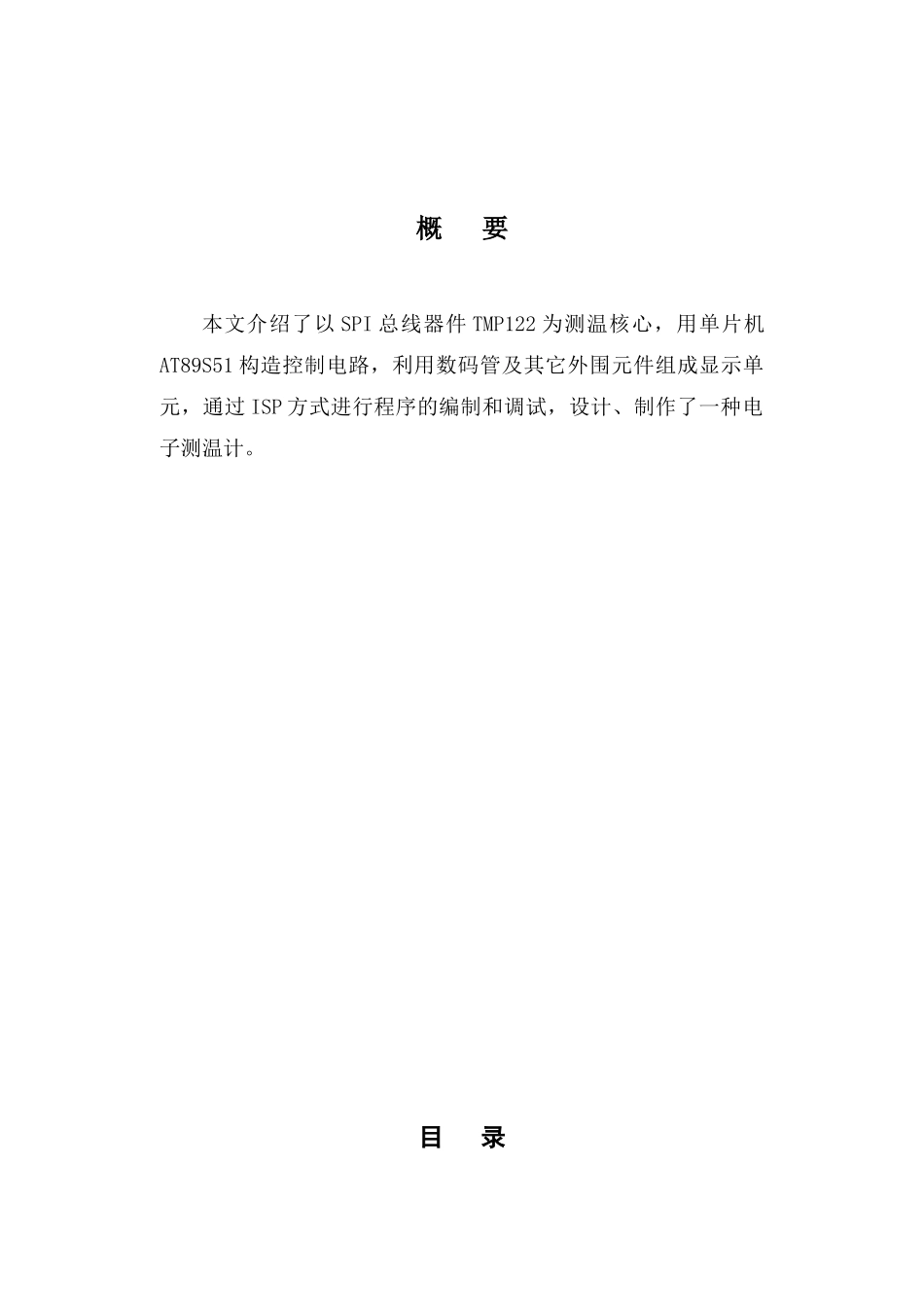

教函09-11范例综合实训项目技术报告--电子测温计的制作_第2页
2/32

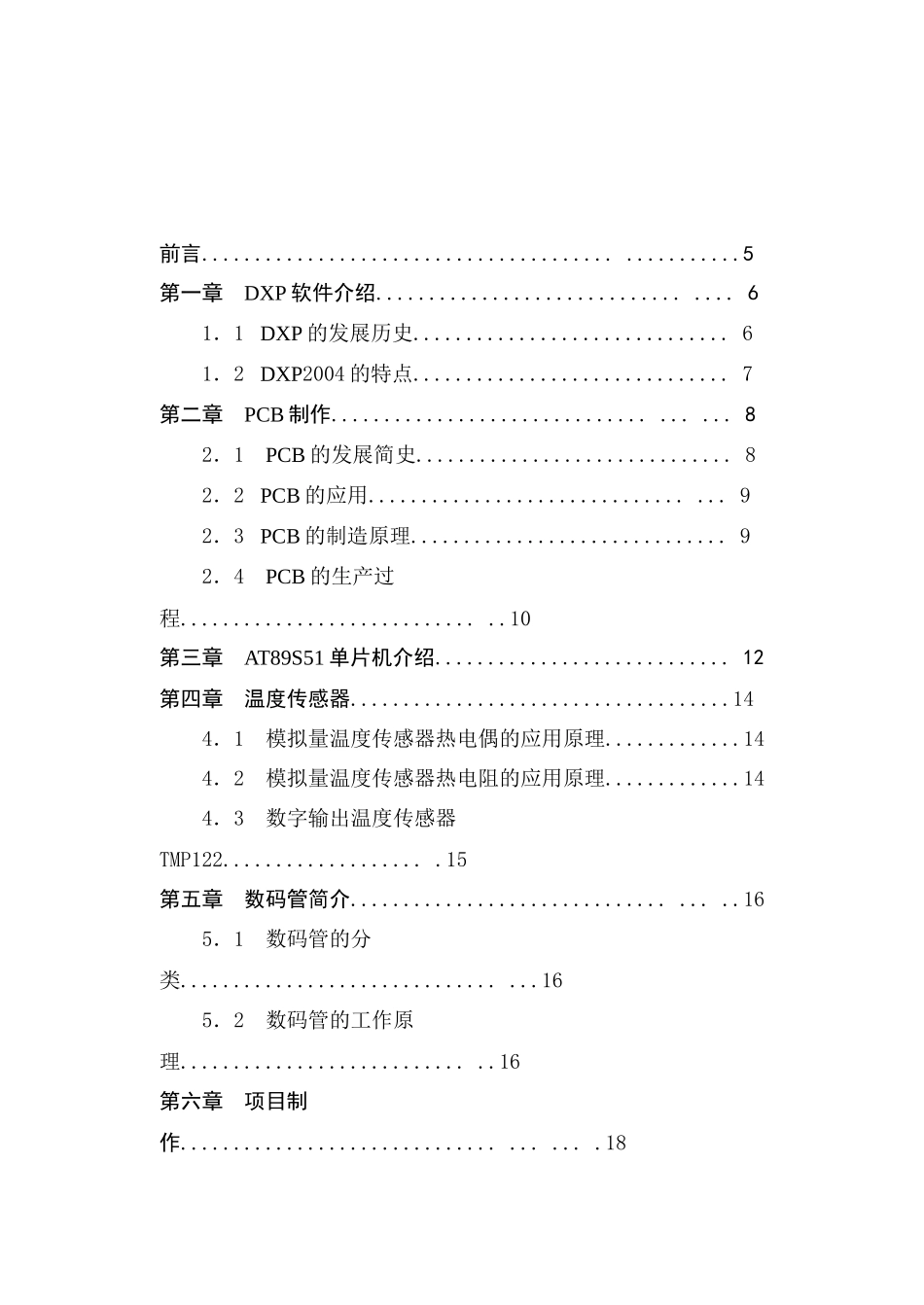

教函09-11范例综合实训项目技术报告--电子测温计的制作_第3页
3/32
电子测温计的制作基于Windows系统的中型企业网络组建与管理姓名:×××学号:×××课程名称:Windows网络系统管理综合实训指导老师:提交日期:200×年××月××日概要本文介绍了以SPI总线器件TMP122为测温核心,用单片机AT89S51构造控制电路,利用数码管及其它外围元件组成显示单元,通过ISP方式进行程序的编制和调试,设计、制作了一种电子测温计。目录前言..................................................5第一章DXP软件介绍.................................61.1DXP的发展历史..............................61.2DXP2004的特点..............................7第二章PCB制作....................................82.1PCB的发展简史..............................82.2PCB的应用.................................92.3PCB的制造原理..............................92.4PCB的生产过程..............................10第三章AT89S51单片机介绍............................12第四章温度传感器....................................144.1模拟量温度传感器热电偶的应用原理.............144.2模拟量温度传感器热电阻的应用原理.............144.3数字输出温度传感器TMP122....................15第五章数码管简介...................................165.1数码管的分类.................................165.2数码管的工作原理.............................16第六章项目制作.....................................186.1方案论证与电路设计............................186.1.1供电系统.................................186.1.2基于TMP122的测温单元...................196.1.3控制单元电路.............................206.1.4显示单元电路.............................216.2PCB设计...................................226.3程序调试...................................236.3.1主程序及显示中断程序流程图..............236.3.2部分程序清单...........................246.4系统调试与分析................................25结论.................................................27致谢.................................................28参考文献.............................................29附录1................................................30附录2................................................31前言本实训项目通过电子测温计系统总体方案设计、选择具有ISP下载方式的AT89S51、绘制电子测温计电路原理图、绘制电子测温计印制电路板图、制作电子测温计印制电路板图、安装、焊接电子测温计印制电路板、绘制流程图、上机调试电子测温计程序等环节设计并制作一个电子测温仪,使之能够测量-10℃—125℃的温度,并且用数码管显示出来。本报告正是以实训项目为载体,对实训项目中用到的软硬件主要技术、主要芯片特性进行阐述。第一章DXP软件介绍1.1DXP的发展历史随着计算机业的发展,从80年代中期计算机应用进入各个领域。在这种背景下,87、88年由美国ACCELTechnologiesInc推出了第一个应用于电子线路设计软件包——TANGO,这个软件包开创了电子设计自动化(EDA)的先河。随着电子业的飞速发展,TANGO显示出其不适应时代发展需要的弱点,ProtelTechnology公司以其强大的研发能力推出了ProtelForDos作为TANGO的升级版本,从此Protel[1]这个名字在业内日益响亮。八十年代末,Protel相继推出了ProtelForWindows1.0、ProtelForWindows1.5等版本。这些版本的可视化功能给用户设计电子线路带来了很大的方便,设计者再也不用记一些繁琐的命令。九十年代中,Win95开始出现,Protel也紧跟潮流,推出了基于Win95的3.X版本。98年,Prote公司推出了给人全新感觉的Proel98。Protel98以其出众的自动布线能力获得了业内人士的一直好评。99年,Protel公司又推出了最新一代的电子线路设计系统——Protel99。在Protel99中加入了许多全新的特色。Altium公司作为EDA领域里的一个领先公司,在原来Protel99SE的基础上,应用最先进的软件设计...
