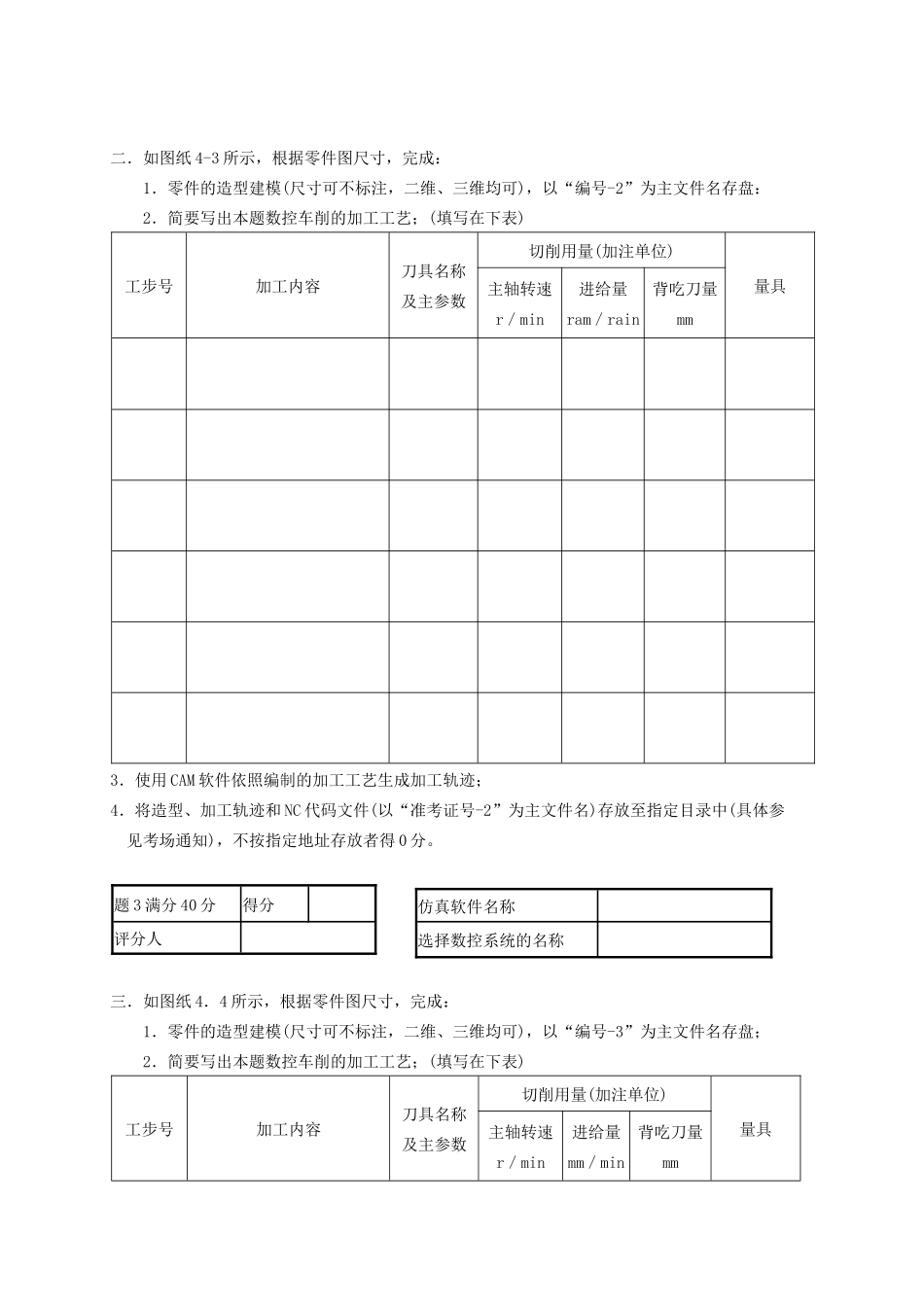

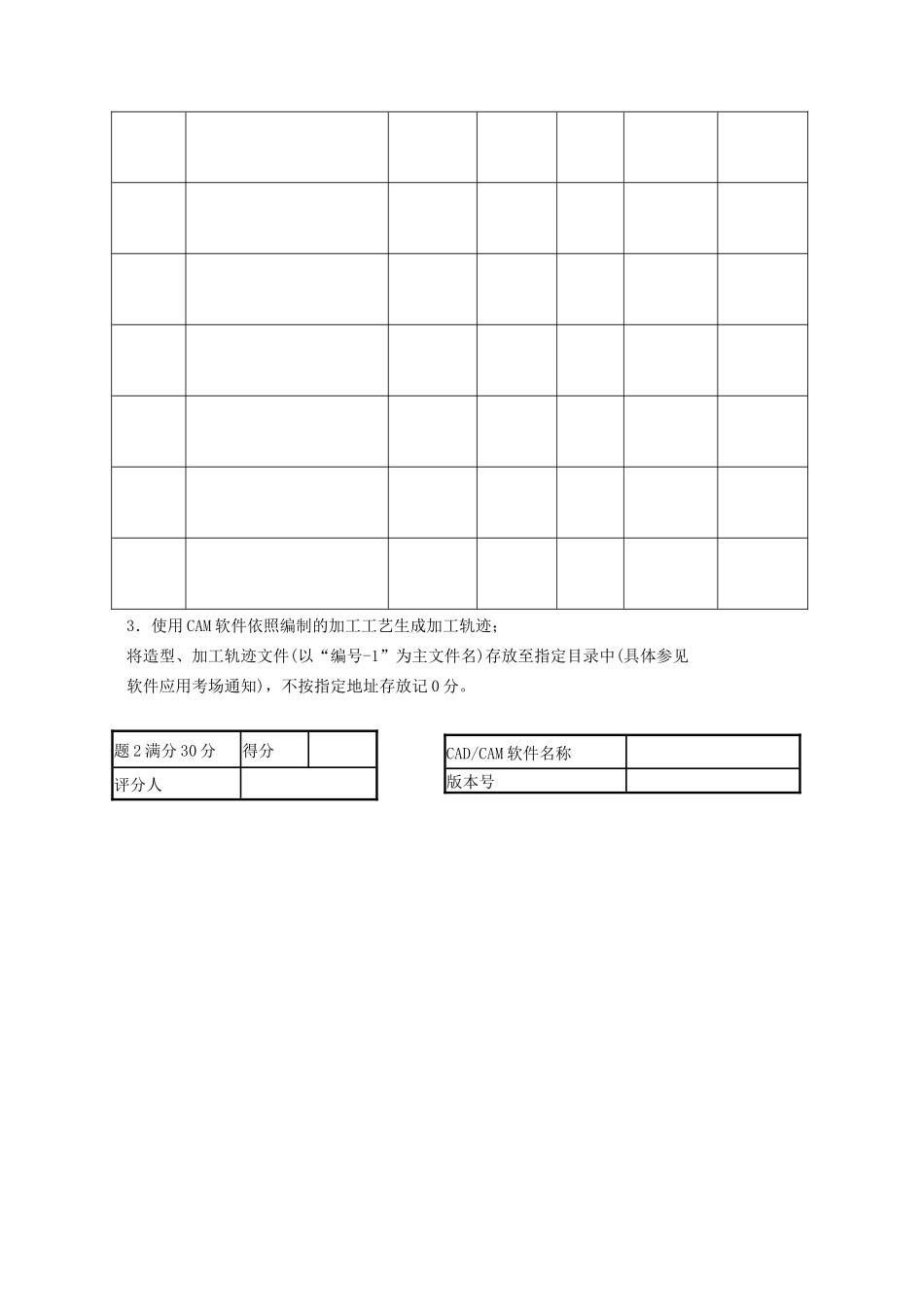

数控车工软件试题注意事项1．在试卷的标封处填写准考证号、选送单位和姓名(注意不超过保密装订线)；2．在每题右侧空格内填写所使用的CAD/CAM系统(模块)名称及版本号；3．上机做题前，先在本机的硬盘上(见考场的通知)以准考证号为名建立自己文件夹；做题过程中请注意随时保存文件；竞赛结束前，须在指定地址备份所有上机结果；4．考试时间为l80分钟，共3道题，完成要求见各题题干，图纸内容请阅读数控车软件应用题图纸4-1(装配图)；4-2(件1)；4-3(件2)；4-4(件3)。5．要求：完成要求见各题题干；6．提示：注意整个装配体与单个零件加工工艺的总体考虑，在数控加工工艺的基础上完成各道考题。题号总分审核人分数题1满分30分得分评分人一．如图纸4-2所示，根据零件图尺寸，完成：1．零件的造型建模(尺寸可不标注，二维、三维均可)，以“编号-1”为主文件名存盘；2．简要写出本题数控车削的加工工艺；(填写在下表)工步号加工内容刀具名称及主参数切削用量(加注单位)量具主轴转速r／min进给量mm／min背吃刀量mmCAD/CAM软件名称版本号3．使用CAM软件依照编制的加工工艺生成加工轨迹；将造型、加工轨迹文件(以“编号-1”为主文件名)存放至指定目录中(具体参见软件应用考场通知)，不按指定地址存放记0分。题2满分30分得分评分人CAD/CAM软件名称版本号二．如图纸4-3所示，根据零件图尺寸，完成：1．零件的造型建模(尺寸可不标注，二维、三维均可)，以“编号-2”为主文件名存盘：2．简要写出本题数控车削的加工工艺；(填写在下表)工步号加工内容刀具名称及主参数切削用量(加注单位)量具主轴转速r／min进给量ram／rain背吃刀量mm3．使用CAM软件依照编制的加工工艺生成加工轨迹；4．将造型、加工轨迹和NC代码文件(以“准考证号-2”为主文件名)存放至指定目录中(具体参见考场通知)，不按指定地址存放者得0分。题3满分40分得分评分人三．如图纸4．4所示，根据零件图尺寸，完成：1．零件的造型建模(尺寸可不标注，二维、三维均可)，以“编号-3”为主文件名存盘；2．简要写出本题数控车削的加工工艺；(填写在下表)工步号加工内容刀具名称及主参数切削用量(加注单位)量具主轴转速r／min进给量mm／min背吃刀量mm仿真软件名称选择数控系统的名称3．使用CAM软件依照编制的加工工艺生成加工轨迹，并产生数控仿真软件能接受的数控车削程序；4．在考场安装的数控仿真软件中进行本题的数控车削加工仿真并存盘；5．将造型、加工轨迹(以“编号-3”为主文件名)和NC代码、仿真文件存放至指定目录中(具体参见软件应用考场通知)，不按指定地址存放记0分。图：4-1图：4-2图：4-3图：4-4仿真试题：考核要求：未注倒角0.5×45°
