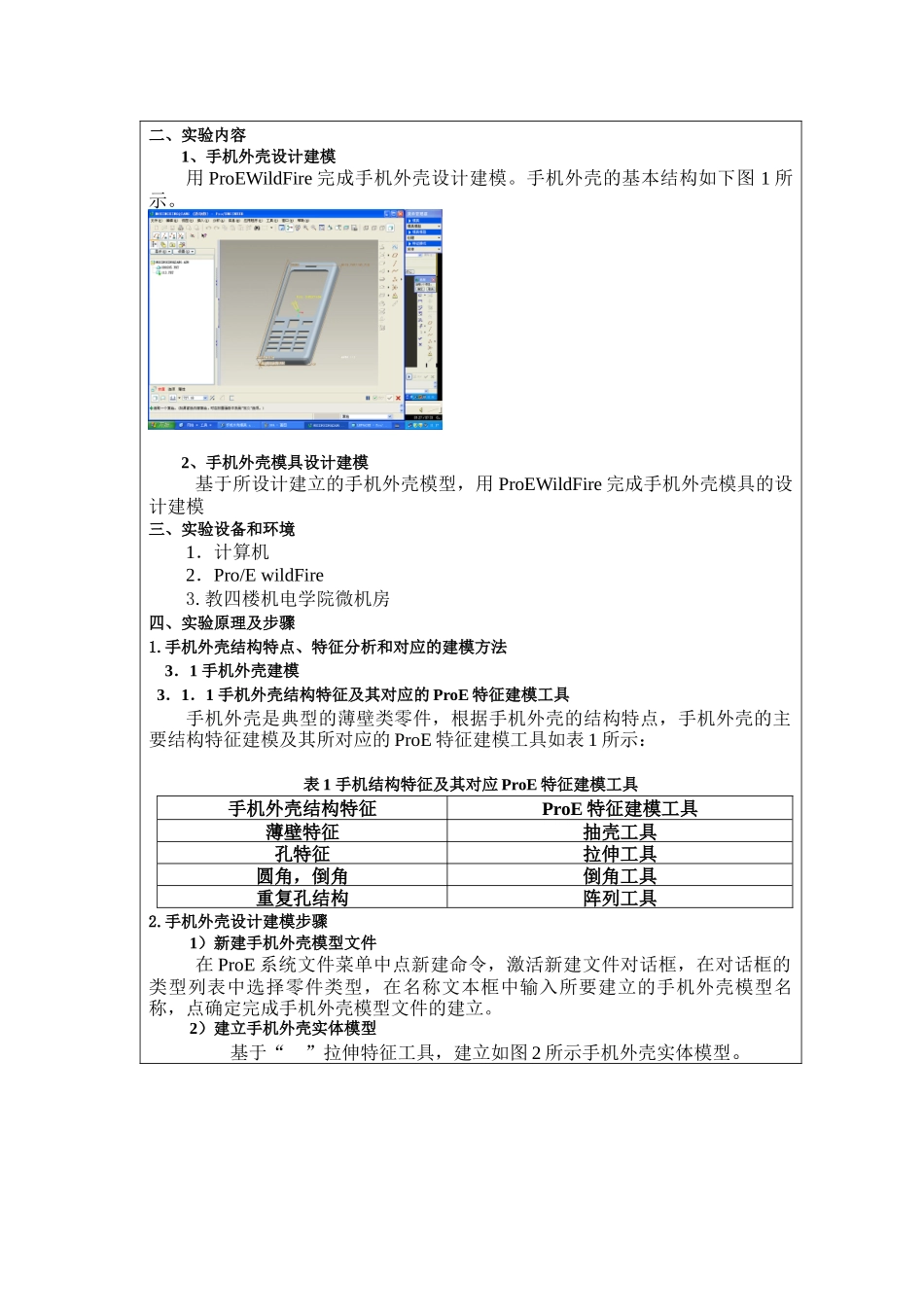

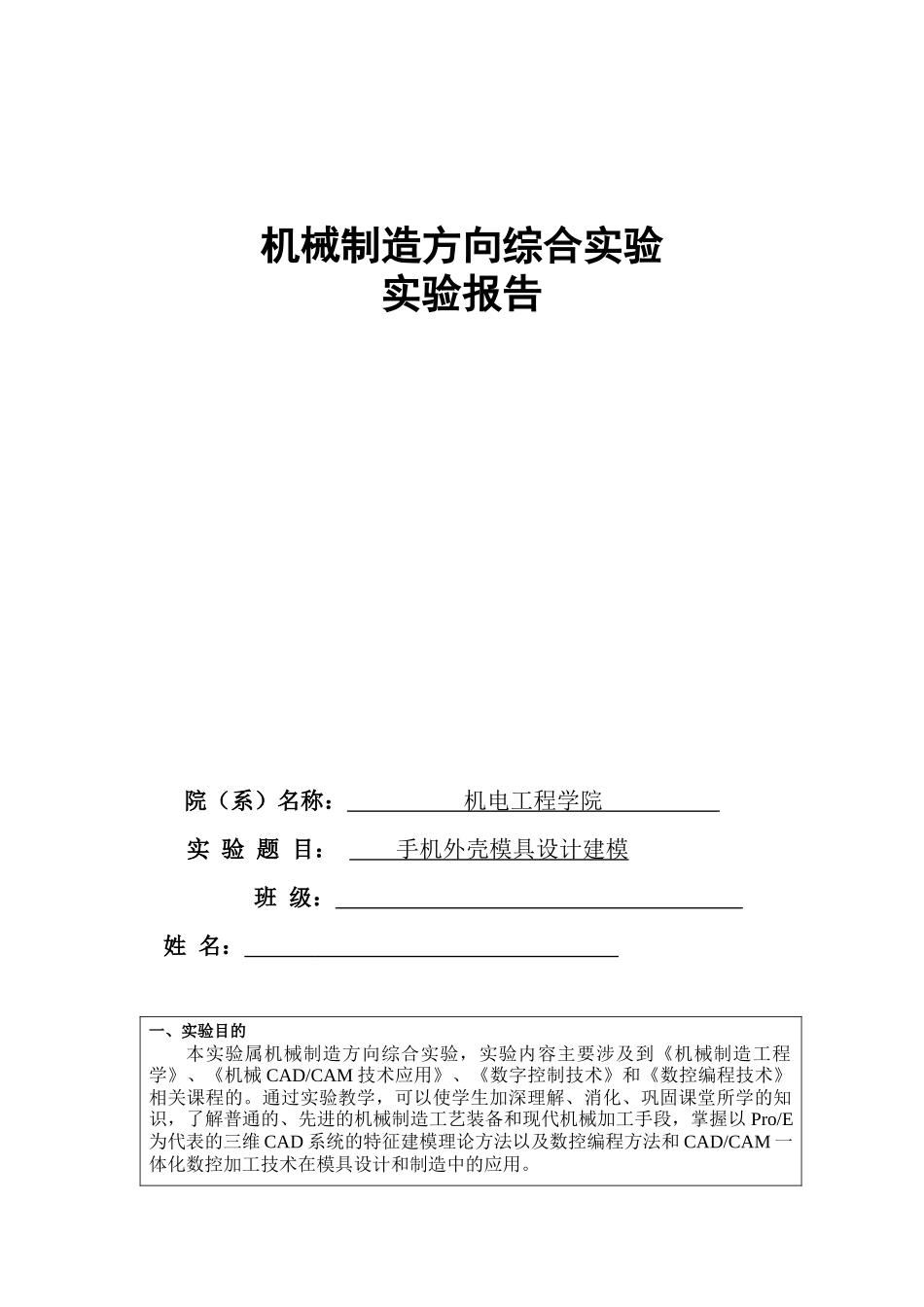

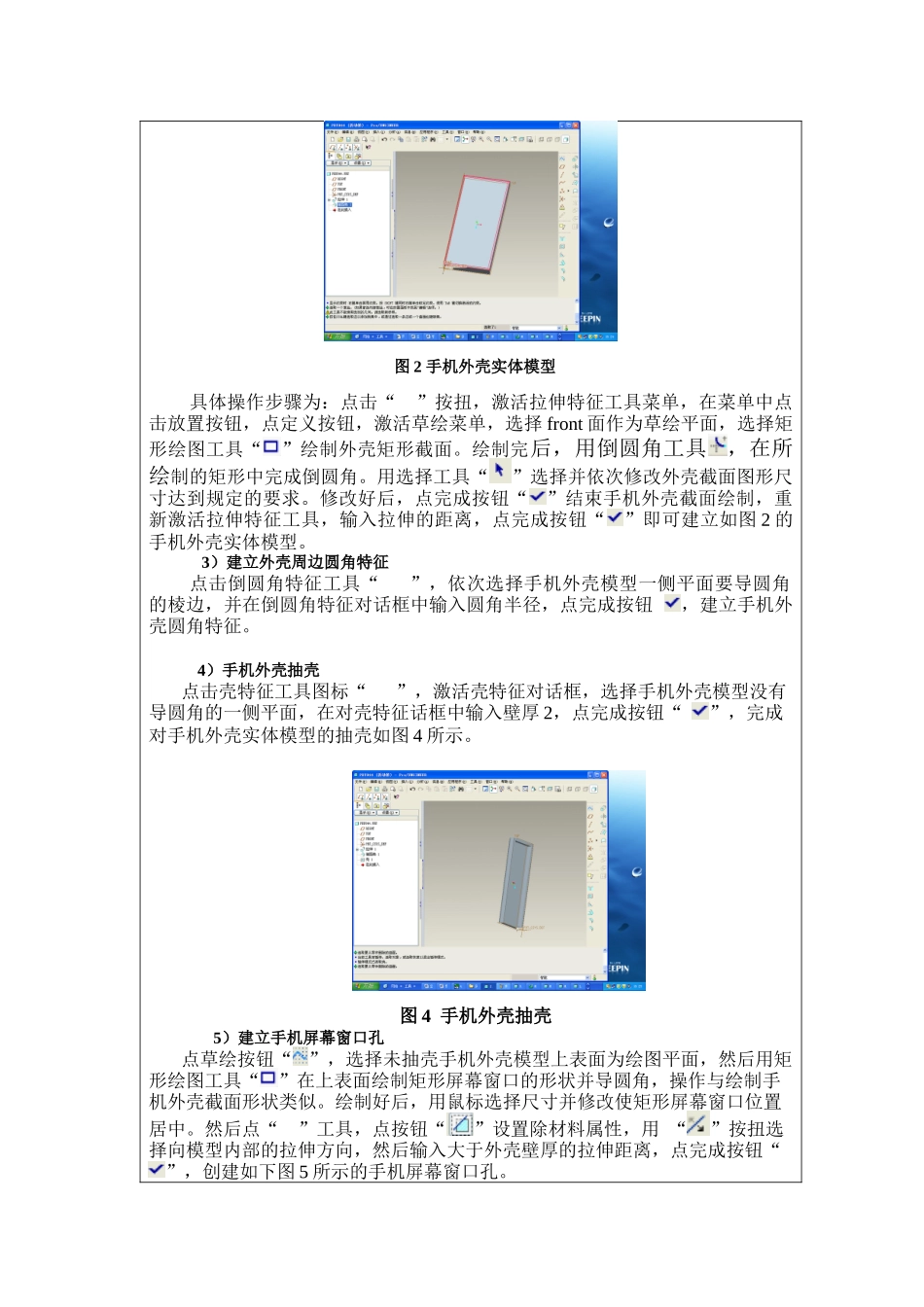

机械制造方向综合实验实验报告院（系）名称：机电工程学院实验题目：手机外壳模具设计建模班级：姓名：一、实验目的本实验属机械制造方向综合实验，实验内容主要涉及到《机械制造工程学》、《机械CAD/CAM技术应用》、《数字控制技术》和《数控编程技术》相关课程的。通过实验教学，可以使学生加深理解、消化、巩固课堂所学的知识，了解普通的、先进的机械制造工艺装备和现代机械加工手段，掌握以Pro/E为代表的三维CAD系统的特征建模理论方法以及数控编程方法和CAD/CAM一体化数控加工技术在模具设计和制造中的应用。二、实验内容1、手机外壳设计建模用ProEWildFire完成手机外壳设计建模。手机外壳的基本结构如下图1所示。2、手机外壳模具设计建模基于所设计建立的手机外壳模型，用ProEWildFire完成手机外壳模具的设计建模三、实验设备和环境1．计算机2．Pro/EwildFire3.教四楼机电学院微机房四、实验原理及步骤1.手机外壳结构特点、特征分析和对应的建模方法3．1手机外壳建模3．1．1手机外壳结构特征及其对应的ProE特征建模工具手机外壳是典型的薄壁类零件，根据手机外壳的结构特点，手机外壳的主要结构特征建模及其所对应的ProE特征建模工具如表1所示：表1手机结构特征及其对应ProE特征建模工具手机外壳结构特征ProE特征建模工具薄壁特征抽壳工具孔特征拉伸工具圆角，倒角倒角工具重复孔结构阵列工具2.手机外壳设计建模步骤1）新建手机外壳模型文件在ProE系统文件菜单中点新建命令，激活新建文件对话框，在对话框的类型列表中选择零件类型，在名称文本框中输入所要建立的手机外壳模型名称，点确定完成手机外壳模型文件的建立。2）建立手机外壳实体模型基于“”拉伸特征工具，建立如图2所示手机外壳实体模型。图2手机外壳实体模型具体操作步骤为：点击“”按扭，激活拉伸特征工具菜单，在菜单中点击放置按钮，点定义按钮，激活草绘菜单，选择front面作为草绘平面，选择矩形绘图工具“”绘制外壳矩形截面。绘制完后，用倒圆角工具，在所绘制的矩形中完成倒圆角。用选择工具“”选择并依次修改外壳截面图形尺寸达到规定的要求。修改好后，点完成按钮“”结束手机外壳截面绘制，重新激活拉伸特征工具，输入拉伸的距离，点完成按钮“”即可建立如图2的手机外壳实体模型。3）建立外壳周边圆角特征点击倒圆角特征工具“”，依次选择手机外壳模型一侧平面要导圆角的棱边，并在倒圆角特征对话框中输入圆角半径，点完成按钮，建立手机外壳圆角特征。4）手机外壳抽壳点击壳特征工具图标“”，激活壳特征对话框，选择手机外壳模型没有导圆角的一侧平面，在对壳特征话框中输入壁厚2，点完成按钮“”，完成对手机外壳实体模型的抽壳如图4所示。图4手机外壳抽壳5）建立手机屏幕窗口孔点草绘按钮“”，选择未抽壳手机外壳模型上表面为绘图平面，然后用矩形绘图工具“”在上表面绘制矩形屏幕窗口的形状并导圆角，操作与绘制手机外壳截面形状类似。绘制好后，用鼠标选择尺寸并修改使矩形屏幕窗口位置居中。然后点“”工具，点按钮“”设置除材料属性，用“”按扭选择向模型内部的拉伸方向，然后输入大于外壳壁厚的拉伸距离，点完成按钮“”，创建如下图5所示的手机屏幕窗口孔。图5手机屏幕窗口孔6）建立手机拨号键孔特征操作步骤与建立手机屏幕窗口孔特征相同，仅在手机外壳模型上表面绘制拨号键孔时使用的是椭圆绘图工具“”。绘制好按键孔形状后，注意修改按键孔自身尺寸和其定位尺寸，保证它可以在手机外壳模型剩余的外表面上按4行3列均匀分布。绘制好后，用拉伸特征工具建立如图6所示的一个手机拨号键孔，操作步骤与建立屏幕窗口特征类似。图6手机拨号键孔7）阵列手机拨号键孔特征用阵列特征工具建立其余的手机拨号键孔。阵列对象为刚建立的手机拨号键孔，注意阵列类型选择按方向阵列，通过鼠标分别指定与阵列方向垂直的手机外壳模型的两个侧平面，以定义阵列的两个方向，然后分别输入在两个方向的手机拨号键孔的阵列数目和阵列距离，最后点击完成“”按钮，就可以建立图7所示手机拨号键孔特征。图7手机按键孔阵列8）保存手机外壳模型3.手机外壳模具设计建模步骤1）新建模具模型文件在ProE系统文...
