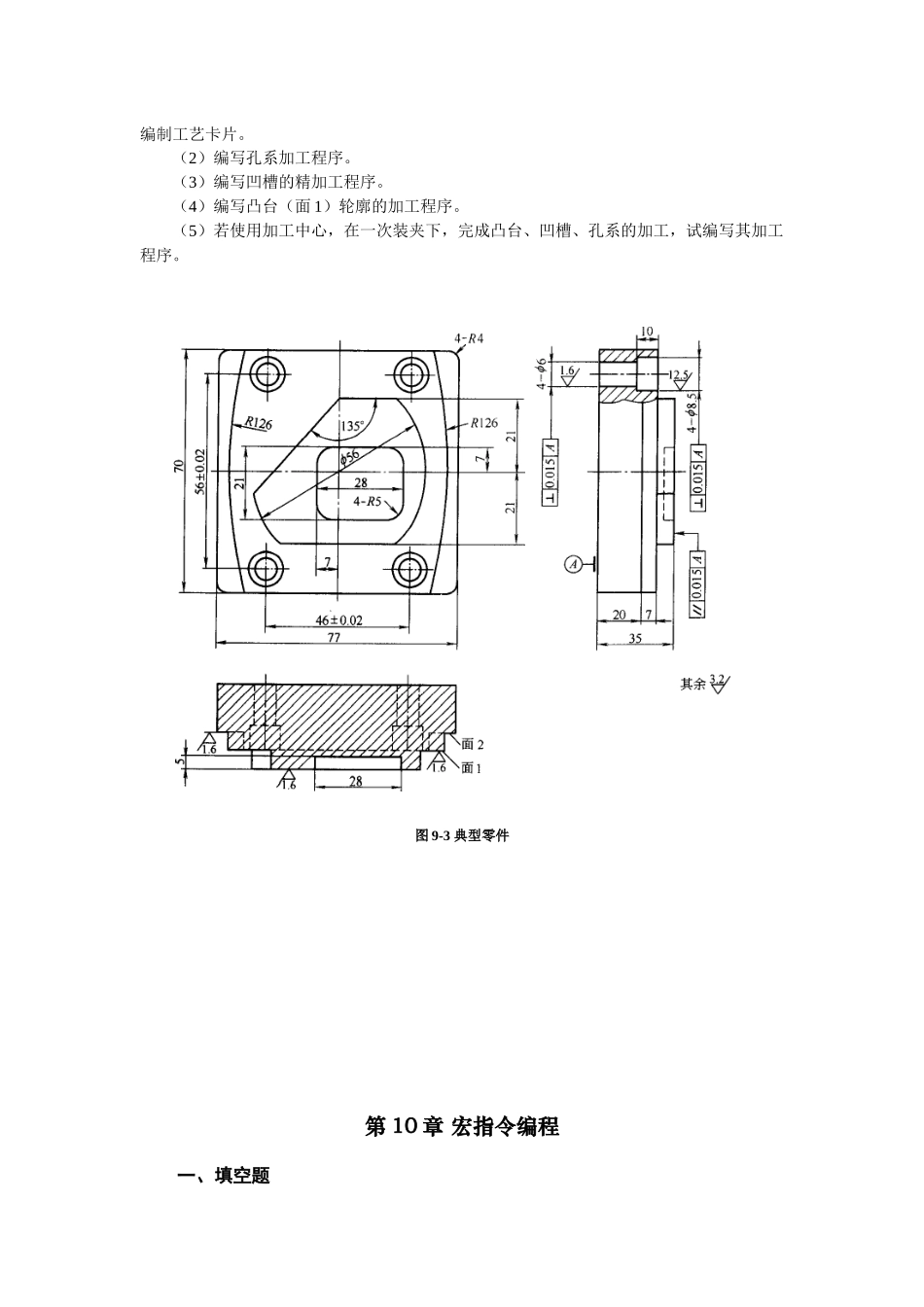

第9章数控铣削加工编程一、填空题1、数控铣床适宜按法安排加工工序,以减少换刀次数。2、立式铣床通常进行插补的平面是。3、铣削加工的Z轴通常需要进行刀具补偿。4、加工中心的T功能只能用于刀具,若要换刀需用指令。5、若加工行腔要素,需要刀具在Z方向进行切削进给,应选择的刀具是。二、选择题1、加工中心与数控铣床编程的主要区别是()。(A)指令格式(B)换刀程序(C)宏程序(D)指令功能2、FANUC系统中的G80指令用于()。(A)镗孔循环(B)反镗孔循环(C)攻丝循环(D)取消固定循环3、用球头铣刀加工曲面时,其球头半径应()加工曲面的最小曲率半径。(A)小于(B)大于(C)等于(D)大于等于4、在(50,50)坐标点,钻一12mm、深10mm的孔,Z坐标零点位于零件的上表面,正确的程序段为()。(A)G85X50.0Y50.0Z-10.0R6F60(B)G81X50.0Y50.0Z-10.0R6F60(C)G81X50.0Y50.0Z-10.0R3.0F60(D)G83X50.0Y50.0Z-10.0R3.0F60三、编程题1、如图所示,在XY平面内使用半径补偿功能进行轮廓切削,设起始点在X0、Y0,高度100mm处,切削深度为10mm,Z轴进给速度为F100,X、Y轴进给速度为F200,程序如下:O0001N1G90G54G17G00X0.0Y0.0S1000M03N2Z100N3G41X20.0Y10.0D01N4Z2N5G01X-10.0F100N6Y50.0F200N7X50.0N8Y20.0N9X10.0N10G00Z100.0图9-1加工要素坐标N10G00Z100.0N11G40X0.0Y0.0M05N12M30(1)程序能否加工出图示轮廓。(2)会出现什么情况,分析原因。(3)写出正确的程序。2、加工如图9-2所示零件,仔细阅读图纸,完成下列内容。(1)进行加工工艺分析,包括选择刀具、装卡与定位方法、切削参数、走刀路径等,编制工艺卡片。(2)编写孔系加工程序。(3)按图9-2b所示刀具路径,编写凹槽的精加工程序。(a)零件图(b)刀具轨迹图9-2典型铣削加工零件3、加工如图9-3所示零件,仔细阅读图纸,完成下列内容。(1)进行加工工艺分析,包括选择刀具、装卡与定位方法、切削参数、走刀路径等,编制工艺卡片。(2)编写孔系加工程序。(3)编写凹槽的精加工程序。(4)编写凸台(面1)轮廓的加工程序。(5)若使用加工中心,在一次装夹下,完成凸台、凹槽、孔系的加工,试编写其加工程序。图9-3典型零件第10章宏指令编程一、填空题1、FANUC数控系统中,G65指令的含义是。2、表达式可以用于指定变量号。此时,表达式必须封闭在。3、宏程序中变量的类型有四种。4、引导变量E对应于局部变量的。5、引导变量J7对应于局部变量的。二、选择题1、宏程序中的#110属于()。(A)常量(B)局部变量(C)系统变量(D)公共变量2、WHILE[#3LE#5]DO2语句的含义是()。(A)如果#3大于#5时,循环2继续(B)如果#3小于#5时,循环2继续(C)如果#3等于#5时,循环2继续(D)如果#3小于等于#5时,循环2继续3、宏程序()语句可以有条件改变控制的流向。(A)IF[]GOTO(B)GOTO(C)THEN(D)WHILE4、宏程序()语句可以实现程序循环。(A)IF[]GOTO(B)GOTO(C)THEN(D)WHILE5、当编制用户宏程序时,经常用到转移和循环语句。下列程序段中,属于无条件转移的语句是()。(A)IF[#1GT10]GOTO2(B)GOTO#10;(C)WHILE[#2LE10]DO1(D)IF[#1EQ#2]THEN#3=0三、判断题1、宏指令既可以在主程序体中使用,也可以当作子程序来调用。()2、条件语句WHILE[]DO,当省略WHILE,则产生从DO到END的无限循环。()3、WHILE比GOTO处理速度慢。()4、#i=ROUND[#j]表示取整运算。()四、综合题加工图10-1所示零件,请仔细阅读图纸,完成下列内容:(1)图中缺少形位公差,请试添加;(2)表面粗糙度标注不合理,进行适当修改。(3)利用变量、刀具半径补偿指令,编写椭圆凸台精加工程序。图10-1凸轮零件第11章自动编程简介1、自动编程是依靠完成的。2、在自动编程时,CAD的任务是。3、在自动编程时,CAM的任务是。4、可以完成几何造型(建模);刀位轨迹计算及生成;后置处理;程序输出功能的编程方法,被称为()。(A)手工编程(B)批处理方式自动编程(C)APT语言自动编程(D)图形交互式自动编程
