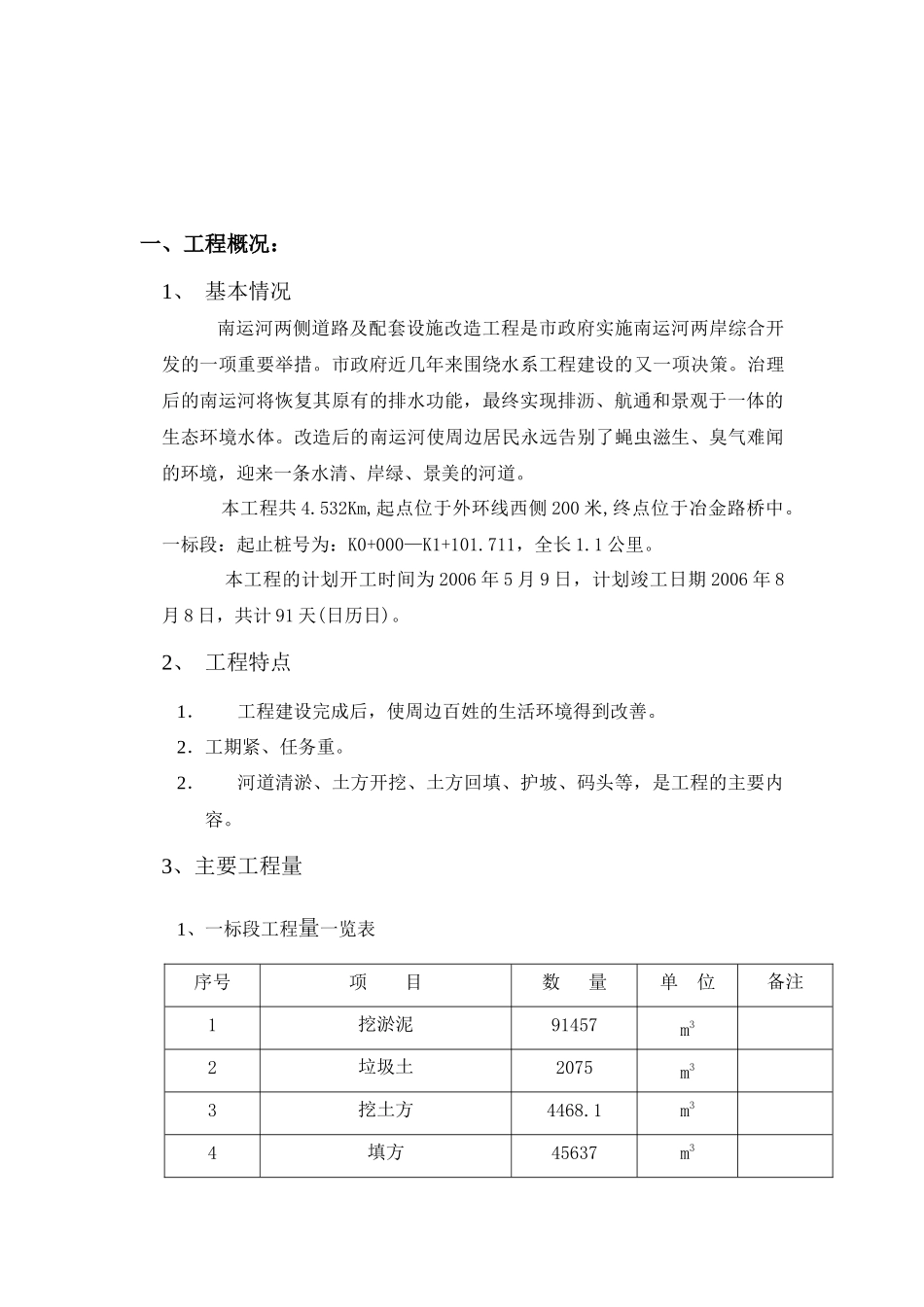

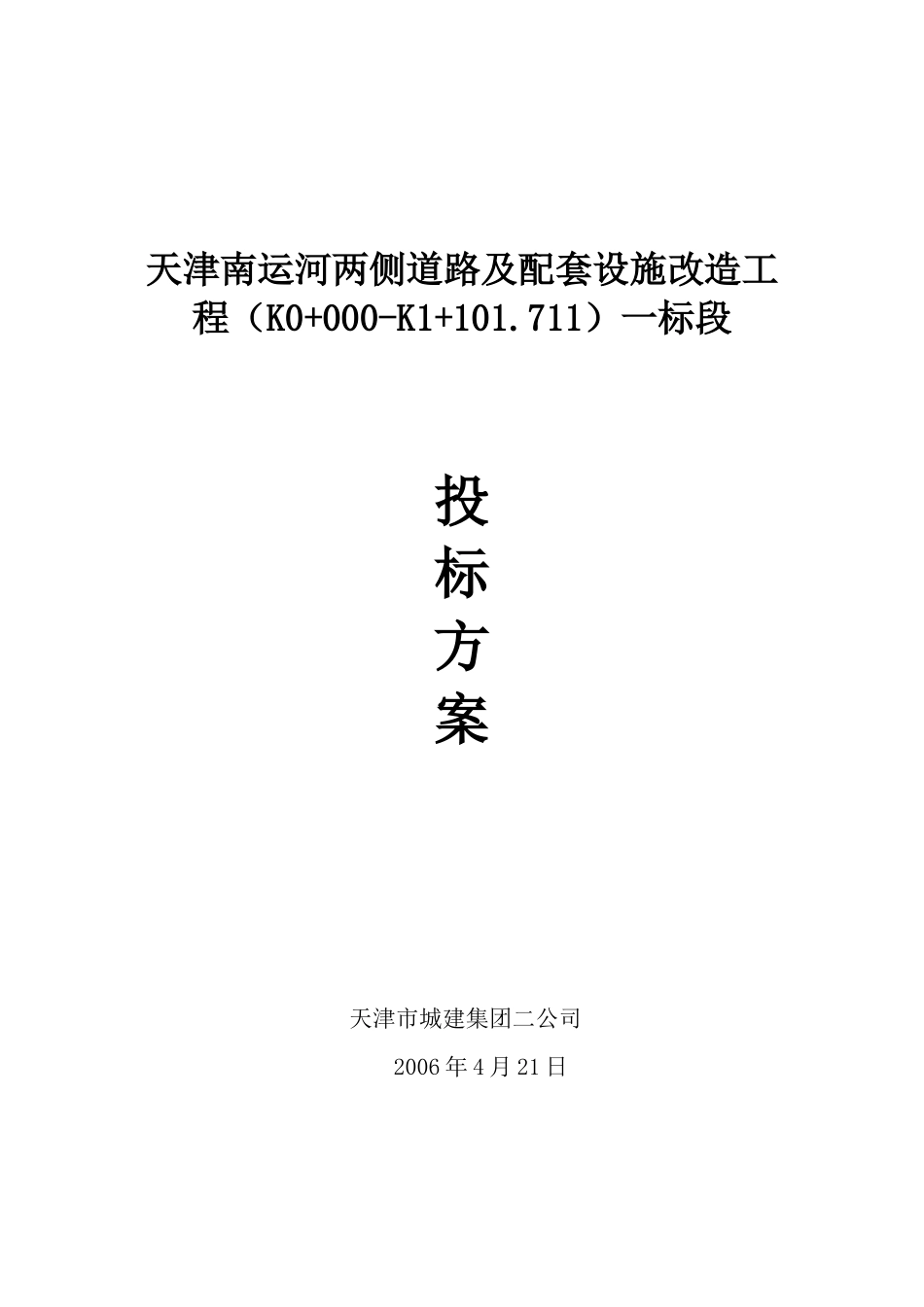

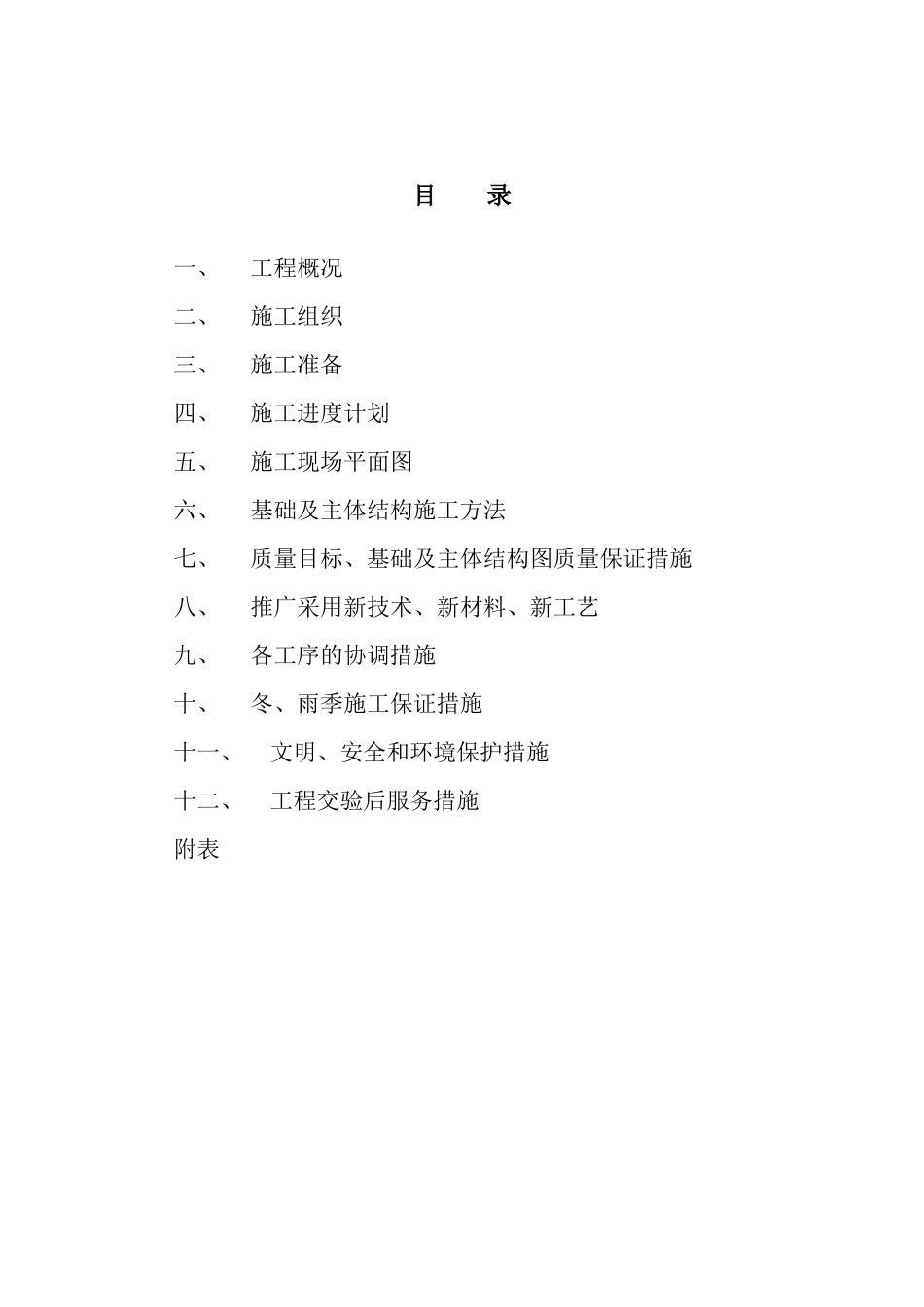

天津南运河两侧道路及配套设施改造工程（K0+000-K1+101.711）一标段投标方案天津市城建集团二公司2006年4月21日目录一、工程概况二、施工组织三、施工准备四、施工进度计划五、施工现场平面图六、基础及主体结构施工方法七、质量目标、基础及主体结构图质量保证措施八、推广采用新技术、新材料、新工艺九、各工序的协调措施十、冬、雨季施工保证措施十一、文明、安全和环境保护措施十二、工程交验后服务措施附表一、工程概况：1、基本情况南运河两侧道路及配套设施改造工程是市政府实施南运河两岸综合开发的一项重要举措。市政府近几年来围绕水系工程建设的又一项决策。治理后的南运河将恢复其原有的排水功能，最终实现排沥、航通和景观于一体的生态环境水体。改造后的南运河使周边居民永远告别了蝇虫滋生、臭气难闻的环境，迎来一条水清、岸绿、景美的河道。本工程共4.532Km,起点位于外环线西侧200米,终点位于冶金路桥中。一标段：起止桩号为：K0+000—K1+101.711，全长1.1公里。本工程的计划开工时间为2006年5月9日，计划竣工日期2006年8月8日，共计91天(日历日)。2、工程特点1．工程建设完成后，使周边百姓的生活环境得到改善。2．工期紧、任务重。2．河道清淤、土方开挖、土方回填、护坡、码头等，是工程的主要内容。3、主要工程量1、一标段工程量一览表序号项目数量单位备注1挖淤泥91457m32垃圾土2075m33挖土方4468.1m34填方45637m35钢筋混凝土板桩1096m36预制钢筋砼骨架及装配式梁1191m37混凝土压顶422m38浆砌石1425m39碎石垫层471m310条石143m311亲水踏步平台225m212码头2座13Ø600出水口1座14Ø800出水口1座15Ø1000出水口1座162Ø1800出水口1座4、主要技术指标河道设计上口宽度（33—36）米设计正常水位：2.000m(大沽高程)设计最高水位：2.700m(大沽高程)河底高程:0.18-0.18m(大沽高程)河底纵坡比:0.080‰；河道护岸边坡比：1:2~1:2.5采用的施工规程及验收标准：《堤防工程施工规范》（SL260-98）《水运工程混凝土施工规范》（JTJ268-96）《疏浚工程施工技术规范》（SL17-90）《混凝土结构工程施工质量验收规范》（GB50204-2002）《水工钢筋混凝土规范》（DL/T5144-2001）《天津市市政工程施工技术规范》（DB29-76-2004）二、施工组织项目经理部组成，设项目经理，项目副经理，项目总工程师一名。项目部项目经理：核算负责人：测试负责人：质量负责人：安全负责人：材料负责人：项目副经理：总工程师：第一施工队第二施工队第三施工队第四施工队第五施工队设有质量检验；材料供应；预算员；安全员；测量员；技术员等，详见施工组织网络图。施工工程组织系统图三、施工准备本工程能够按照计划要求完成，关键在于前期准备工作的进展情况。应积极努力的协调好各种关系为工程进度努力，密切注意拆迁情况。1、调查收集资料（1）实地勘察该工程沿线地上各种构筑物、房屋、电杆及地下部分各种功能管线（雨污水、煤气、电缆、通讯、热力）等障碍位置。（2）搜集有关技术资料，如修建改造的设计资料及测量记录，水准点位置记录，各地上地下障碍管线及征地线等图纸。（3）收集勘察设计部门提供的水文地质资料。（4）收集各相关路口车流量、人流量的准确资料，以备选择最佳时间，路径进行运输作业。2、施工现场准备（1）选择存放材料的区域、弃土位置、机械设备停放位置、施工临时办公点及民工住房位置，选好临时水、电等相关位置。（2）现场排水十分重要，选择有关旧井位和排水出路。3、外部协作（1）联系设计、监理、施工单位等做好施工中经常性的工作。（2）密切联系有关单位收集工程信息，与临近的施工单位协作处理好施工过程中遇到的问题。（3）施工前召开施工范围内的地区政府、工厂、学校、交通队、机关等的施工配合会议。阐明施工目的、方案、进度等要求，争取有关单位的支持。（4）申请施工所需的有关执照，如交通封锁证明，清淤通行证等。（5）联系有关调水、拆迁、迁移、切改等工作。积极督促各相关单位为保证工程进度努力。4、技术准备（1）复核水准点、控制桩，为使工程平面位置和高程严格符合要求。施工前依据施工范围，按一定距离布置临时水准点和控制点，以利施工需...
