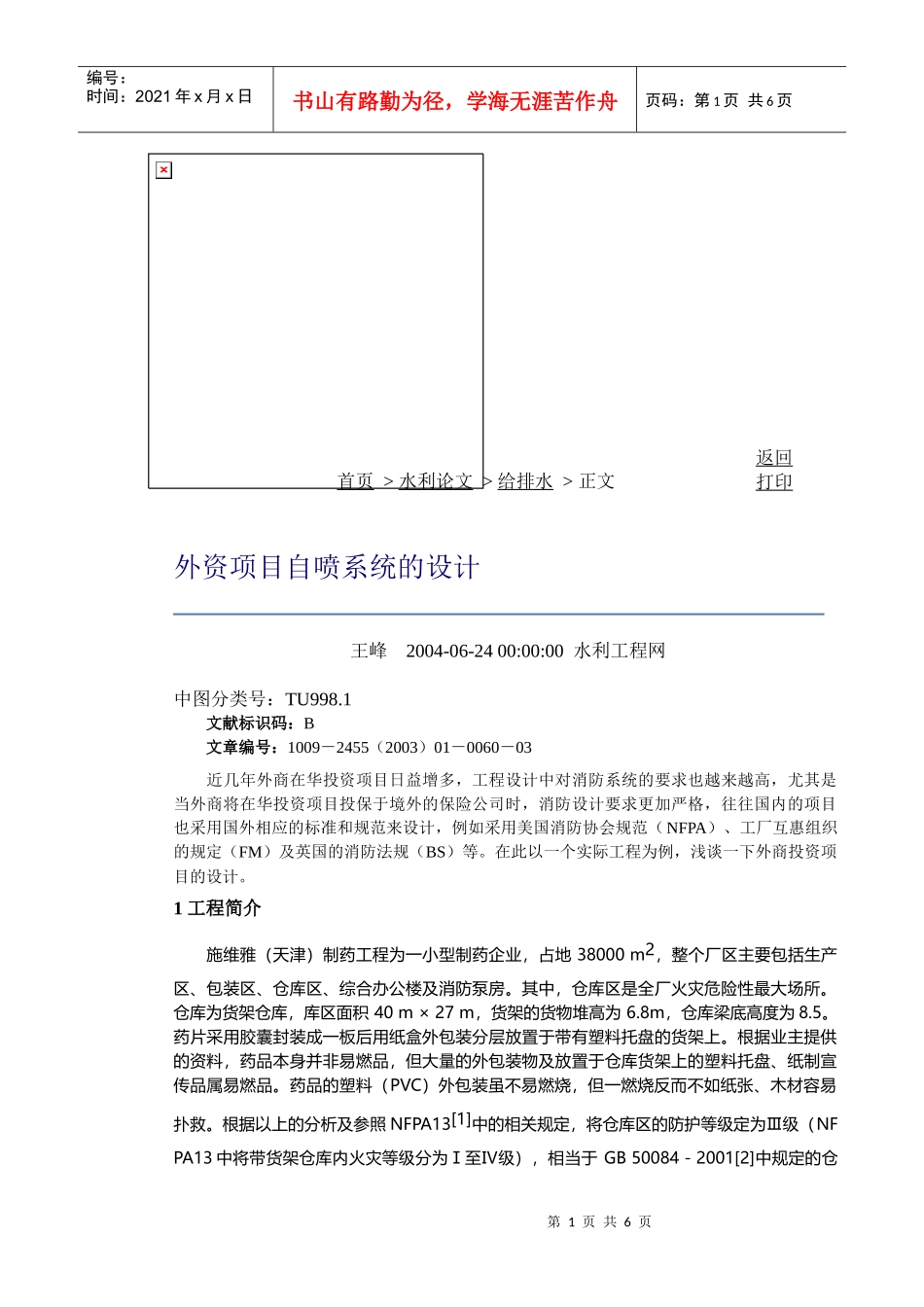

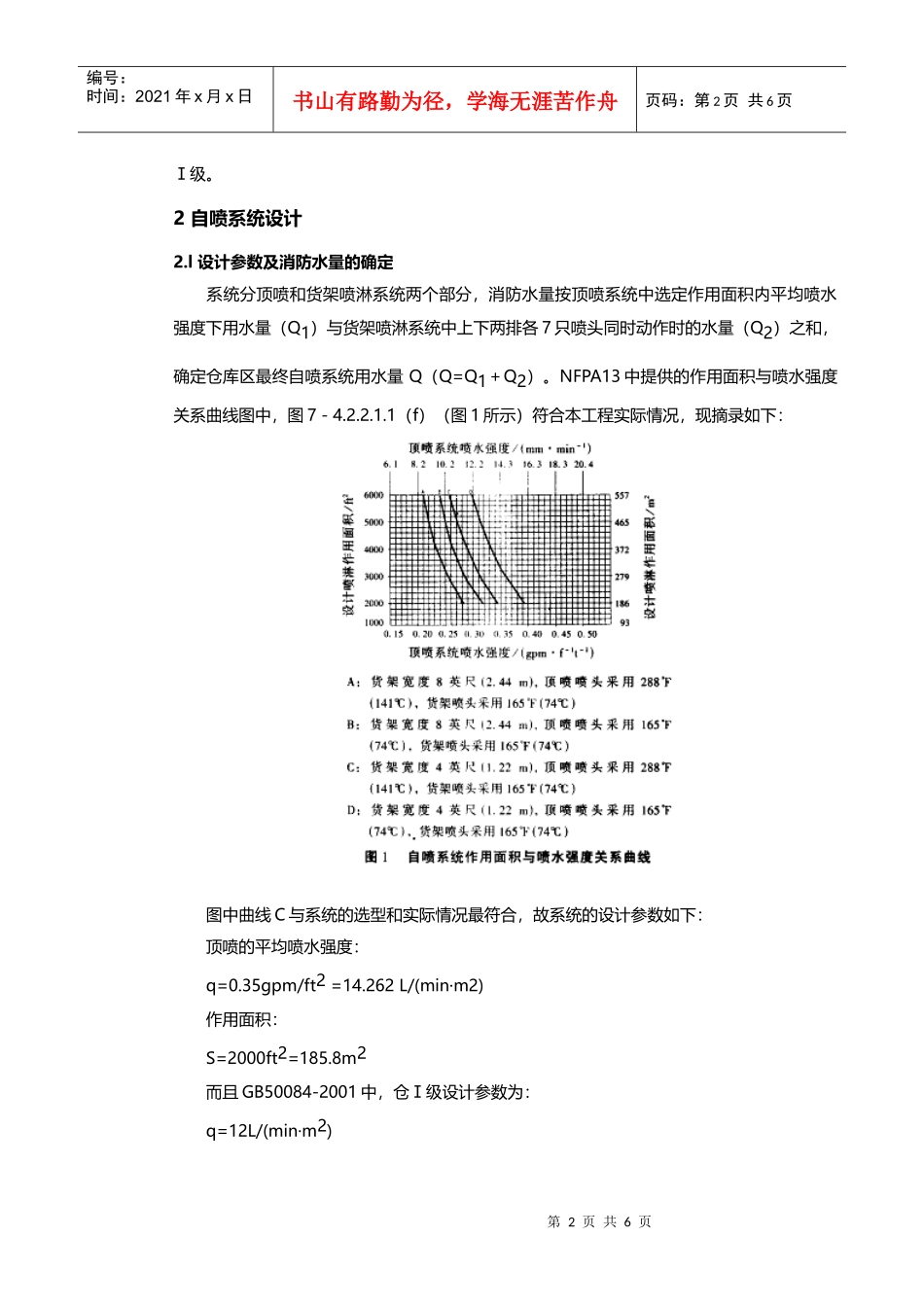

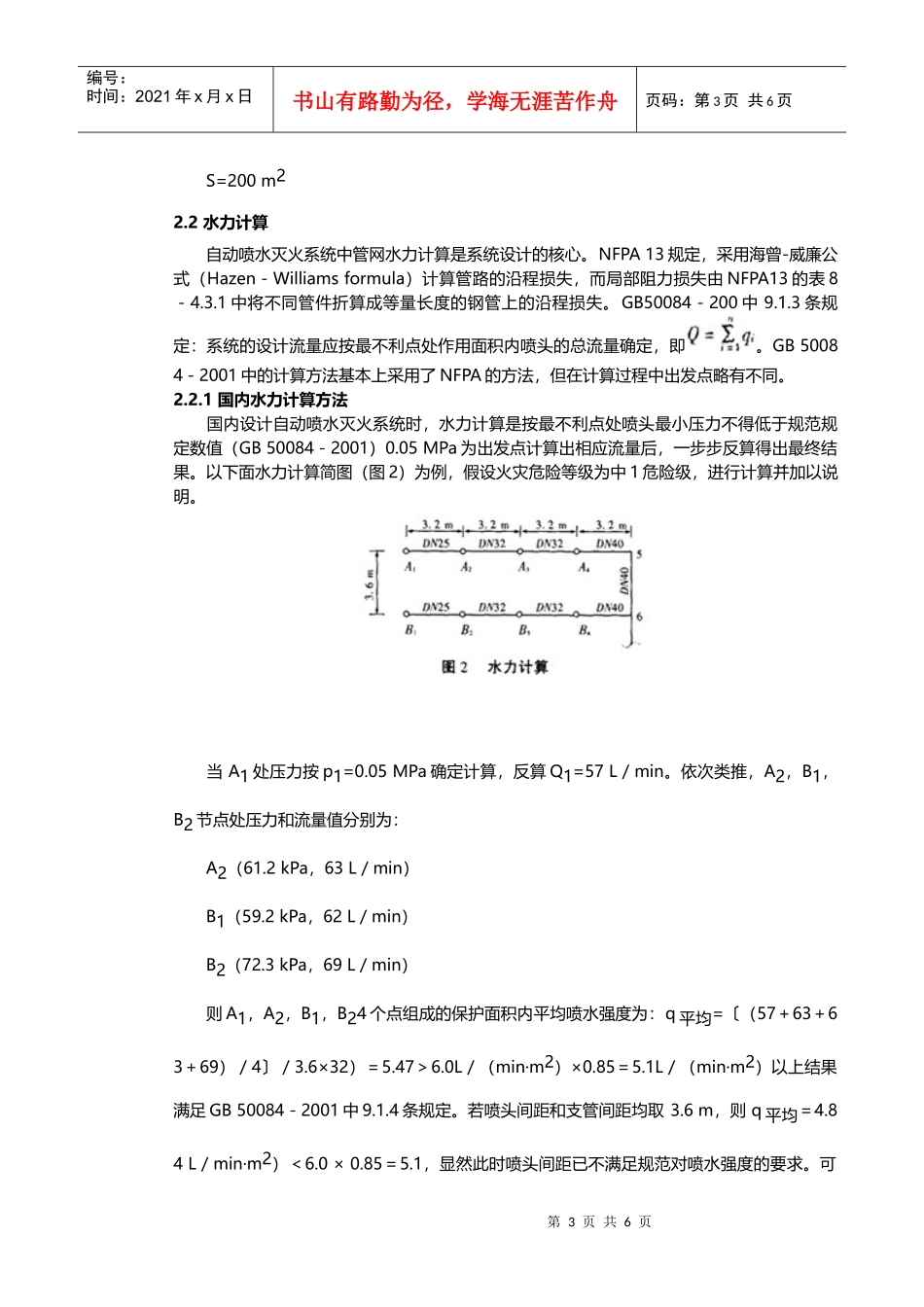

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页首页>水利论文>给排水>正文返回打印外资项目自喷系统的设计王峰2004-06-2400:00:00水利工程网中图分类号：TU998.1文献标识码：B文章编号：1009－2455（2003）01－0060－03近几年外商在华投资项目日益增多，工程设计中对消防系统的要求也越来越高，尤其是当外商将在华投资项目投保于境外的保险公司时，消防设计要求更加严格，往往国内的项目也采用国外相应的标准和规范来设计，例如采用美国消防协会规范（NFPA）、工厂互惠组织的规定（FM）及英国的消防法规（BS）等。在此以一个实际工程为例，浅谈一下外商投资项目的设计。1工程简介施维雅（天津）制药工程为一小型制药企业，占地38000m2，整个厂区主要包括生产区、包装区、仓库区、综合办公楼及消防泵房。其中，仓库区是全厂火灾危险性最大场所。仓库为货架仓库，库区面积40m×27m，货架的货物堆高为6.8m，仓库梁底高度为8.5。药片采用胶囊封装成一板后用纸盒外包装分层放置于带有塑料托盘的货架上。根据业主提供的资料，药品本身并非易燃品，但大量的外包装物及放置于仓库货架上的塑料托盘、纸制宣传品属易燃品。药品的塑料（PVC）外包装虽不易燃烧，但一燃烧反而不如纸张、木材容易扑救。根据以上的分析及参照NFPA13[1]中的相关规定，将仓库区的防护等级定为Ⅲ级（NFPA13中将带货架仓库内火灾等级分为Ⅰ至Ⅳ级），相当于GB50084－2001[2]中规定的仓第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页Ⅰ级。2自喷系统设计2.l设计参数及消防水量的确定系统分顶喷和货架喷淋系统两个部分，消防水量按顶喷系统中选定作用面积内平均喷水强度下用水量（Q1）与货架喷淋系统中上下两排各7只喷头同时动作时的水量（Q2）之和，确定仓库区最终自喷系统用水量Q（Q=Q1＋Q2）。NFPA13中提供的作用面积与喷水强度关系曲线图中，图7－4.2.2.1.1（f）（图1所示）符合本工程实际情况，现摘录如下：图中曲线C与系统的选型和实际情况最符合，故系统的设计参数如下：顶喷的平均喷水强度：q=0.35gpm/ft2=14.262L/(min·m2)作用面积：S=2000ft2=185.8m2而且GB50084-2001中，仓Ⅰ级设计参数为：q=12L/(min·m2)第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页S=200m22.2水力计算自动喷水灭火系统中管网水力计算是系统设计的核心。NFPA13规定，采用海曾-威廉公式（Hazen－Williamsformula）计算管路的沿程损失，而局部阻力损失由NFPA13的表8－4.3.1中将不同管件折算成等量长度的钢管上的沿程损失。GB50084－200中9.1.3条规定：系统的设计流量应按最不利点处作用面积内喷头的总流量确定，即。GB50084－2001中的计算方法基本上采用了NFPA的方法，但在计算过程中出发点略有不同。2.2.1国内水力计算方法国内设计自动喷水灭火系统时，水力计算是按最不利点处喷头最小压力不得低于规范规定数值（GB50084－2001）0.05MPa为出发点计算出相应流量后，一步步反算得出最终结果。以下面水力计算简图（图2）为例，假设火灾危险等级为中1危险级，进行计算并加以说明。当A1处压力按p1=0.05MPa确定计算，反算Q1=57L／min。依次类推，A2，B1，B2节点处压力和流量值分别为：A2（61.2kPa，63L／min）B1（59.2kPa，62L／min）B2（72.3kPa，69L／min）则A1，A2，B1，B24个点组成的保护面积内平均喷水强度为：q平均=〔（57＋63＋63＋69）／4〕／3.6×32）＝5.47＞6.0L／（min·m2）×0.85＝5.1L／（min·m2）以上结果满足GB50084－2001中9.1.4条规定。若喷头间距和支管间距均取3.6m，则q平均＝4.84L／min·m2）＜6.0×0.85＝5.1，显然此时喷头间距已不满足规范对喷水强度的要求。可第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页见，在系统选择了最小压力进行水力计算后喷头按正方形布置间距应小于3.6m。2.2.2国外水力计算方法按每只喷头在自身作用面积内的喷水强度不小于平均喷水强度为出发点计算：上述例子中1只喷头保护面积为：S1＝3.6m×3.2m＝11...
