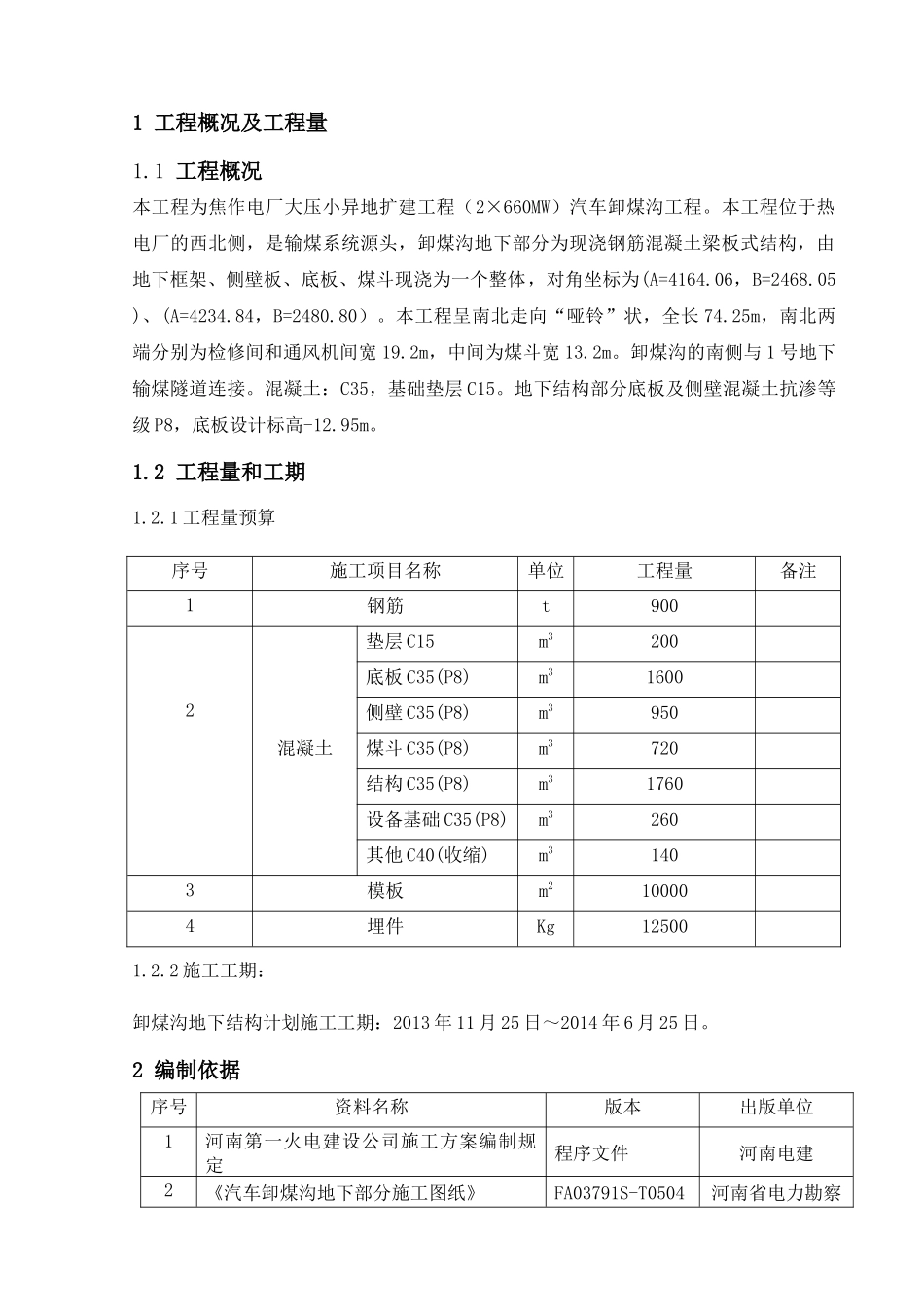

1工程概况及工程量1.1工程概况本工程为焦作电厂大压小异地扩建工程（2×660MW）汽车卸煤沟工程。本工程位于热电厂的西北侧，是输煤系统源头，卸煤沟地下部分为现浇钢筋混凝土梁板式结构，由地下框架、侧壁板、底板、煤斗现浇为一个整体，对角坐标为(A=4164.06，B=2468.05)、(A=4234.84，B=2480.80）。本工程呈南北走向“哑铃”状，全长74.25m，南北两端分别为检修间和通风机间宽19.2m，中间为煤斗宽13.2m。卸煤沟的南侧与1号地下输煤隧道连接。混凝土：C35，基础垫层C15。地下结构部分底板及侧壁混凝土抗渗等级P8，底板设计标高-12.95m。1.2工程量和工期1.2.1工程量预算序号施工项目名称单位工程量备注1钢筋t9002混凝土垫层C15m3200底板C35(P8)m31600侧壁C35(P8)m3950煤斗C35(P8)m3720结构C35(P8)m31760设备基础C35(P8)m3260其他C40(收缩)m31403模板m2100004埋件Kg125001.2.2施工工期：卸煤沟地下结构计划施工工期：2013年11月25日～2014年6月25日。2编制依据序号资料名称版本出版单位1河南第一火电建设公司施工方案编制规定程序文件河南电建2《汽车卸煤沟地下部分施工图纸》FA03791S-T0504河南省电力勘察设计院3《火力发电厂土建结构设计技术规程》DL5022-012电力规划设计总院4《电力建设安全规程火力发电：第一部分》中国电力出版5《电力建设安全健康与环境管理工作规定》2003版国家电力公司6《现行建筑施工规范大全》修订缩印本/7《工程测量规范》GB50026-2007/8《钢筋机械连接通用技术规程》JGJ107-2010/9《混凝土结构工程施工质量验收规范》GB50204-201110《建筑施工手册》第四版建筑工业出版11强制性条文（电力工程）2011版3作业前的条件和准备3.1施工管理部署项目管理组织机构图建筑管理部财务管理部计划管理部安全管理部质量管理部工程管理部物资管理部项目经理项目生产经理项目技术负责人综合管理部科3.2技术准备序号必须具备的条件责任单位备注1施工图纸到位工程管理科/2定位放线完成工程管理科/3施工方案编制完、经审批合格工程管理科/4开工报告审批完成工程管理科/5施工场地、道路、水电、道路满足施工要求工程管理科/6现场安全、消防设施齐全，具备条件安保科/7各种安全防护用品、用具经检查齐全合格安保科/8所有参加本项目施工人员进行体检和安全教育安保科/9技术交底、安全交底双签字进行完成工程管理科/10施工用工机具及计量器具准备完成并检验合格工程管理科/11现场通讯条件具备、上下联系方便工程管理科/3.3作业人员的配置和资格序号作业人员工种资格要求人数施工班组输煤施工工地1现场负责人有组织协调能力和现场管理经验12技术负责人有施工经验，熟悉图纸，能现场解决一般问题并熟悉验收规范，责任心强13技术员熟悉图纸，有土建经验24测量人员熟悉测量方法，熟练操作测量仪器25安监员有安监证、责任心强16质检员有质检工作经验和质检员上岗证17机械操作工有操作证并能熟练操作机械48木工熟练本工种作业，有施工经验509钢筋工熟练钢筋绑扎等操作技能3510混凝土工熟练混凝土浇筑、振捣1611电工熟悉本工种操作，持证上岗212架子工有工作经验并持证上岗1013力工身体强壮无疾病、残疾2014瓦工熟悉本工种操作技能1015焊工有焊工证并熟练焊接操作316卡车司机经过培训，持证上岗517辅助工经过入场教育、有一定工作经验63.4作业工机具3.4.1测量仪器精度及要求序号仪器仪表名称规格型号数量备注1全站仪KTSA4211C1台检验合格，且在有效期内2经纬仪LT202L1台检验合格，且在有效期内3水准仪DSZ-32B1台检验合格，且在有效期内（配塔尺）4钢卷尺50m1把检验合格，且在有效期内5钢卷尺5m2把检验合格，且在有效期内6线坠0.5kg4个/3.4.2施工机械、器具及要求序号名称规格数量备注1装载机30t1台搅拌站上料2汽车吊30t1台运输3混凝土泵车37m1辆混凝土浇筑4混凝土罐车12（m3）3辆混凝土搅拌运输5钢筋切断机GQ402台钢筋切断6数控液压调直切割机GT4-121台钢筋调直、切割7钢筋弯曲机GW501台钢筋弯曲8钢筋弯曲机加重20型1台钢筋弯曲9钢筋弯曲机GW402台钢筋弯曲10角磨砂轮φ1004台构件等磨光11套丝机HGS-40B-φ16-φ402台12对焊机UN-1501台钢筋焊接13电焊机BX3-4007台金属焊接14焊把10个金...
