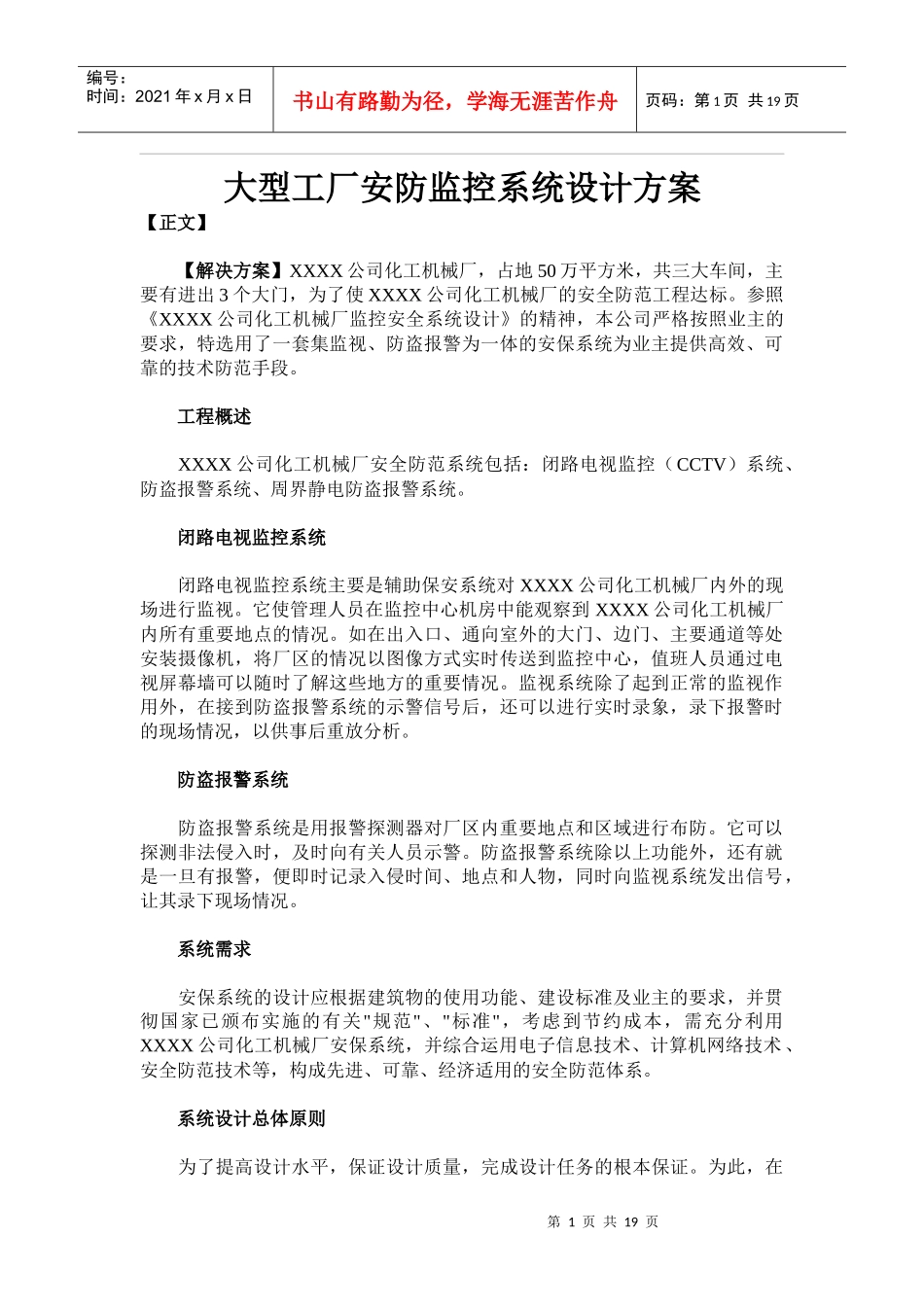

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页大型工厂安防监控系统设计方案【正文】【解决方案】XXXX公司化工机械厂，占地50万平方米，共三大车间，主要有进出3个大门，为了使XXXX公司化工机械厂的安全防范工程达标。参照《XXXX公司化工机械厂监控安全系统设计》的精神，本公司严格按照业主的要求，特选用了一套集监视、防盗报警为一体的安保系统为业主提供高效、可靠的技术防范手段。工程概述XXXX公司化工机械厂安全防范系统包括：闭路电视监控（CCTV）系统、防盗报警系统、周界静电防盗报警系统。闭路电视监控系统闭路电视监控系统主要是辅助保安系统对XXXX公司化工机械厂内外的现场进行监视。它使管理人员在监控中心机房中能观察到XXXX公司化工机械厂内所有重要地点的情况。如在出入口、通向室外的大门、边门、主要通道等处安装摄像机，将厂区的情况以图像方式实时传送到监控中心，值班人员通过电视屏幕墙可以随时了解这些地方的重要情况。监视系统除了起到正常的监视作用外，在接到防盗报警系统的示警信号后，还可以进行实时录象，录下报警时的现场情况，以供事后重放分析。防盗报警系统防盗报警系统是用报警探测器对厂区内重要地点和区域进行布防。它可以探测非法侵入时，及时向有关人员示警。防盗报警系统除以上功能外，还有就是一旦有报警，便即时记录入侵时间、地点和人物，同时向监视系统发出信号，让其录下现场情况。系统需求安保系统的设计应根据建筑物的使用功能、建设标准及业主的要求，并贯彻国家已颁布实施的有关"规范"、"标准"，考虑到节约成本，需充分利用XXXX公司化工机械厂安保系统，并综合运用电子信息技术、计算机网络技术、安全防范技术等，构成先进、可靠、经济适用的安全防范体系。系统设计总体原则为了提高设计水平，保证设计质量，完成设计任务的根本保证。为此，在第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页设计工作中，拟遵循以下指导原则：1、采用先进、成熟及实用的技术；2、系统应具有集中统一的管理能力，为公司现代化管理大大提供方便；3、系统应具有开放性、可扩充性、兼容性和灵活性；4、系统设计和设备选型应标准化、规范化、国际化；5、系统必须具有安全性、可靠性、容错性；6、合理的性能价格比。设计依据·《民用闭路电视监控系统工程技术规范》GB50198/T75-94·《工业企业通信设计规范》·《安全防范工程程序与要求》GA/T75-94·《安全防范系统通用图形符号》GA/T74-94·《安全防范工程费用概预算编制方法》GA/T70-94·《民用建筑电气设计规范》JGJ/TI-92·《民用闭路监视电视系统工程技术规范》GB50198-94·《入侵探测器系列技术条件》GB104081-89·《防盗报警控制器通用技术条件》GB50198-94·《电气装置安装工程施工及验收标准》GB50258-96·《民用建筑电气设计规范》JGJ/T16-92·中国电气装置安装工程施工及验收规范GBJ232-82·IEEE电气及电子工程师学会--民用建筑闭路监视电视系统工程技术规范第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页·CCTRRECOMMENDATION472-3电视系统视频指标·ELA-422ELA-485电气指标标准·GA/T75-94中华人民共和国公共安全行业标准·GBJ115-87工业电视系统工程设计规范·电子设备雷击保护导则GB7450-87【正文】系统设计闭路电视监控系统简介闭路电视监控系统亦称为CCTV（closecircuittelevision）。它包括：摄象前端装置，包括各类摄像机、定焦或变焦变倍镜头、高清晰摄像一体机，实现摄像机上下左右运动及旋转扫描的云台、保护摄像机与镜头的防护罩、接收并执行命令的解码器等。传输部分视频图像向主机的传输有同轴电缆、光缆或网络线等有线传输方式以及由发射机、接收机组成的无线传输通道。控制部分闭路电视监控系统主机也称为硬盘录相机，除接收传输来的多路视频图像并按需要切换到指定的各个监视器上供观看外，还能对前端装置执行云台上下仰视、左右旋转运动；对镜头光圈、聚焦和变倍进行调节控制；对云台运动和镜头设置进行按预置位快速定位；执...
