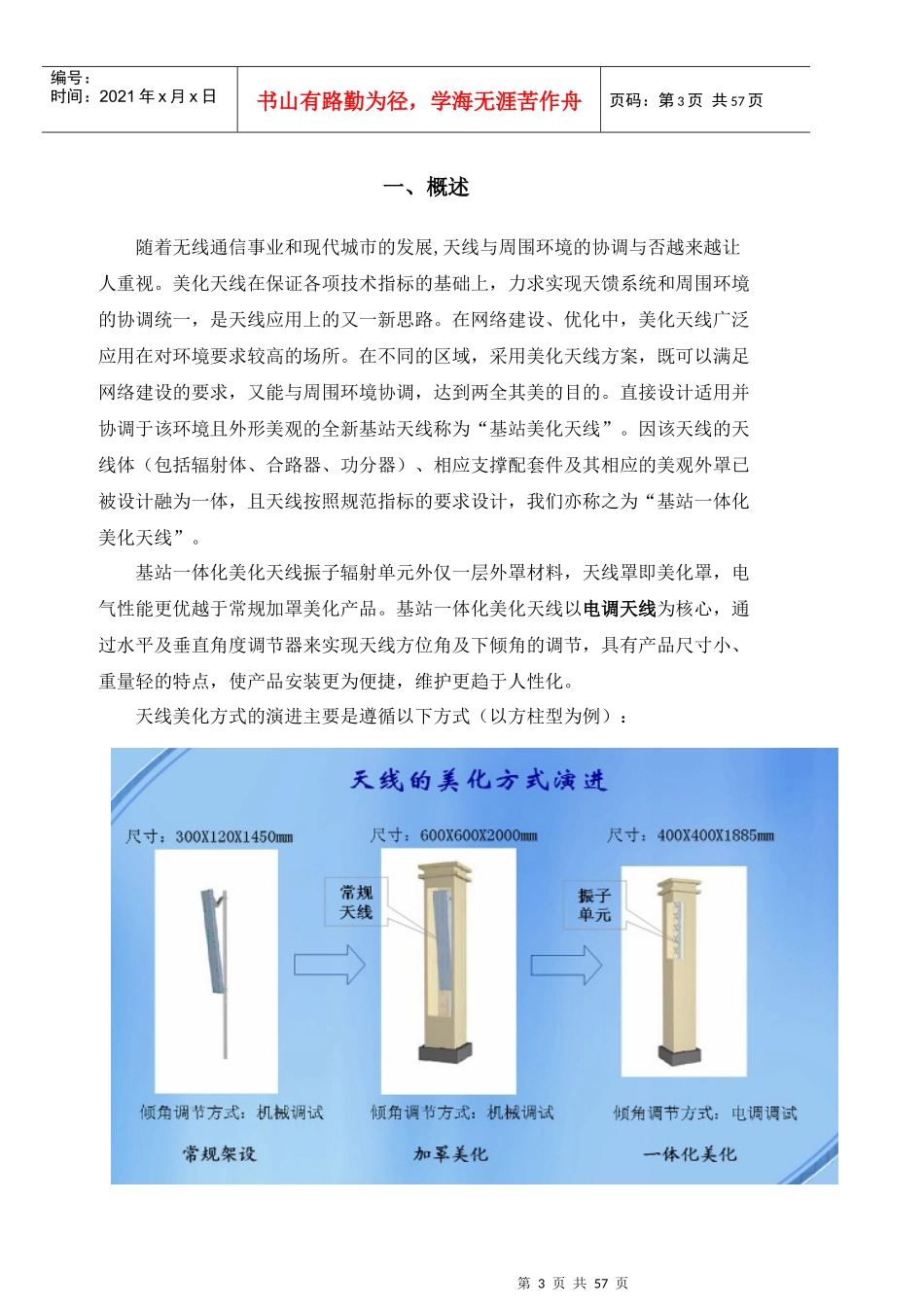

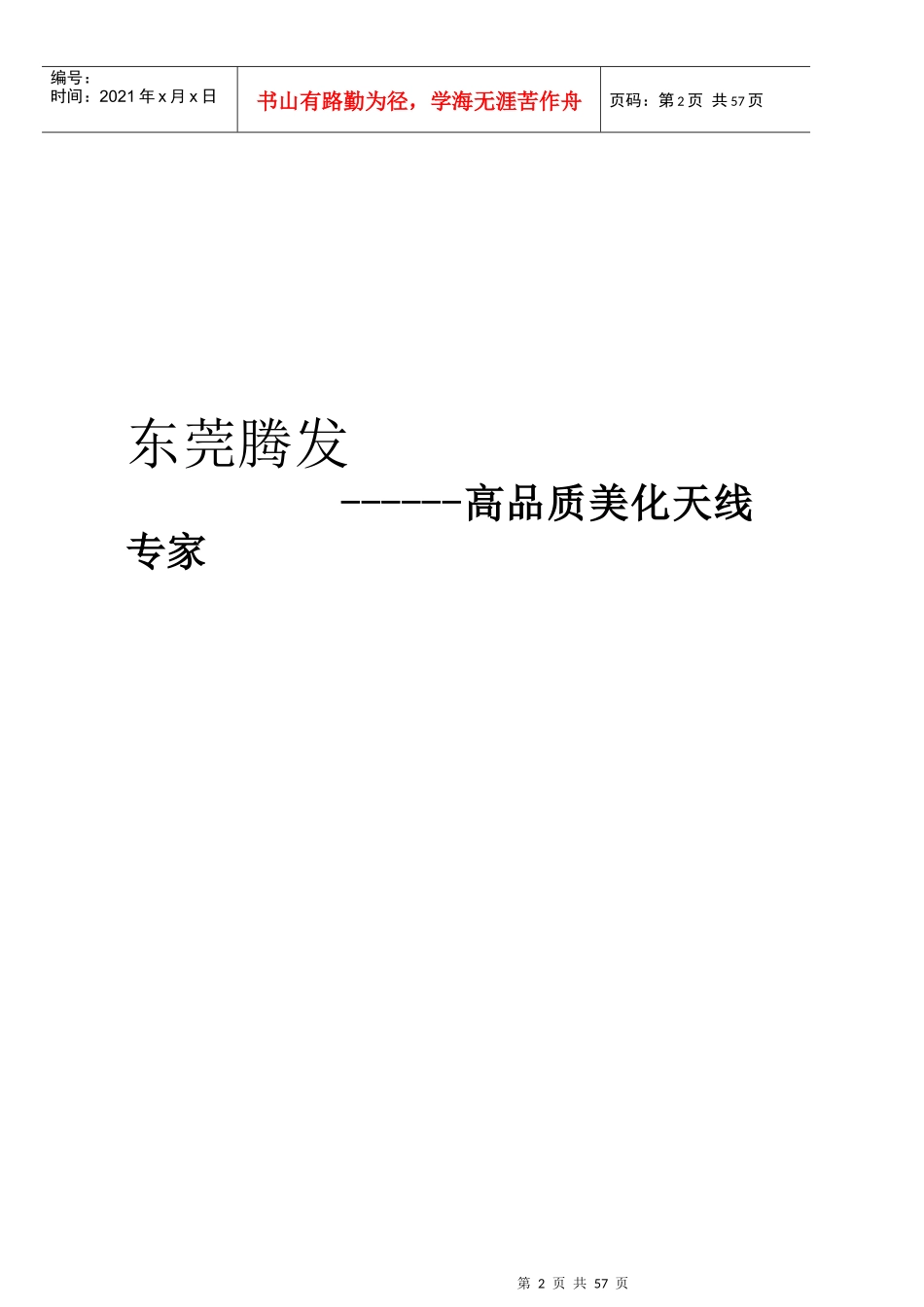

第1页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共57页基站一体化美化天线产品介绍东莞市腾发通讯设备有限公司2010年10月第2页共57页第1页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共57页东莞腾发------高品质美化天线专家第3页共57页第2页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共57页一、概述随着无线通信事业和现代城市的发展,天线与周围环境的协调与否越来越让人重视。美化天线在保证各项技术指标的基础上,力求实现天馈系统和周围环境的协调统一,是天线应用上的又一新思路。在网络建设、优化中,美化天线广泛应用在对环境要求较高的场所。在不同的区域,采用美化天线方案,既可以满足网络建设的要求,又能与周围环境协调,达到两全其美的目的。直接设计适用并协调于该环境且外形美观的全新基站天线称为“基站美化天线”。因该天线的天线体(包括辐射体、合路器、功分器)、相应支撑配套件及其相应的美观外罩已被设计融为一体,且天线按照规范指标的要求设计,我们亦称之为“基站一体化美化天线”。基站一体化美化天线振子辐射单元外仅一层外罩材料,天线罩即美化罩,电气性能更优越于常规加罩美化产品。基站一体化美化天线以电调天线为核心,通过水平及垂直角度调节器来实现天线方位角及下倾角的调节,具有产品尺寸小、重量轻的特点,使产品安装更为便捷,维护更趋于人性化。天线美化方式的演进主要是遵循以下方式(以方柱型为例):第4页共57页第3页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共57页基站一体化美化天线的基本设计理念是将美化天线的外观形态设计成一般建筑楼顶的常见的外形,其主要具有以下特点:◆该产品具有尺寸小,重量轻,外观隐蔽等特点,从而使得谈站选址成功率较高;◆产品集站天线于美化为一体,为客户省却了美化成本的同时将天线安装与天线美化一步到位;◆产品标准化设计,批量化生产,性能稳定,通用性强,可做一定的库存,达到快速建站的要求;◆规范化产品,统一的产品型号规格和性能指标,产品工程安装及后期维护调整快捷方便。二、产品技术特点及优势1、建站成本低一体化集束美化天线与传统的常规加罩美化方式比较,勘测、运输、美化工程工程费、物业协调等费用都回大幅降低。一体化美化可节省综合成本约15%--20%。2、隐蔽效果好住宅楼、写字楼、企事业单位办公楼、宾馆酒店等各类建筑物楼顶,都能看到排气管。常用的规格型号有直径200mm和160mm,高度1.7~3.5米,特殊情况可将高度做到1.5米左右。产品的美化隐蔽效果好,能很好的适应周围环境,大大提高了选址的成功率且满足市政建设的要求。3、电气性能稳定传统的美化外罩加天线方式由于天线外面增加了一层外罩,并且每个站点外罩的形状差异不同,不可避免的增大了天线的衰减和反射,降低了天线的性能指标,对使用效果造成一定的影响。集束一体化天线外观采用具有美化效果的结构设计,内部振子采用先进的电调天线赋形技术,使天线的各项性能指标优越稳定:俯仰角0-10°可调,良好的驻波和同频间的隔离度等;优越的覆盖波形,并且不需要在天线外面再增加一个美化外罩,相比较大大提高了天线的使用效率,性能更加稳定。第5页共57页第4页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共57页4、运输搬运方便集束一体化天线突破了传统天线长*宽*厚外形的概念,直接将其设计成集束的形状,直径:低频、高频、双频为200mm或160mm,产品体积小、重量轻,一个工人即可搬运单套产品,运输搬运更方便隐蔽。5、建站高效快捷传统的美化外罩+普通天线方式的站点,需要首先进行站点勘测,然后进行方案设计,会审确定方案,最后才能安排生产,由于每个站点的情况不同,造成美化外罩的尺寸形状及外观颜色各具差异,相当于量身定做,既容易出现生产工艺原因造成尺寸偏差导致现场安装不上去,同时建设周期长,效率低,安装过程不隐蔽。一体化天线是标准化批量生产,质量容易控制,无需勘测、设计、会审,流程大大简化。与业主协调更容易,安装...
