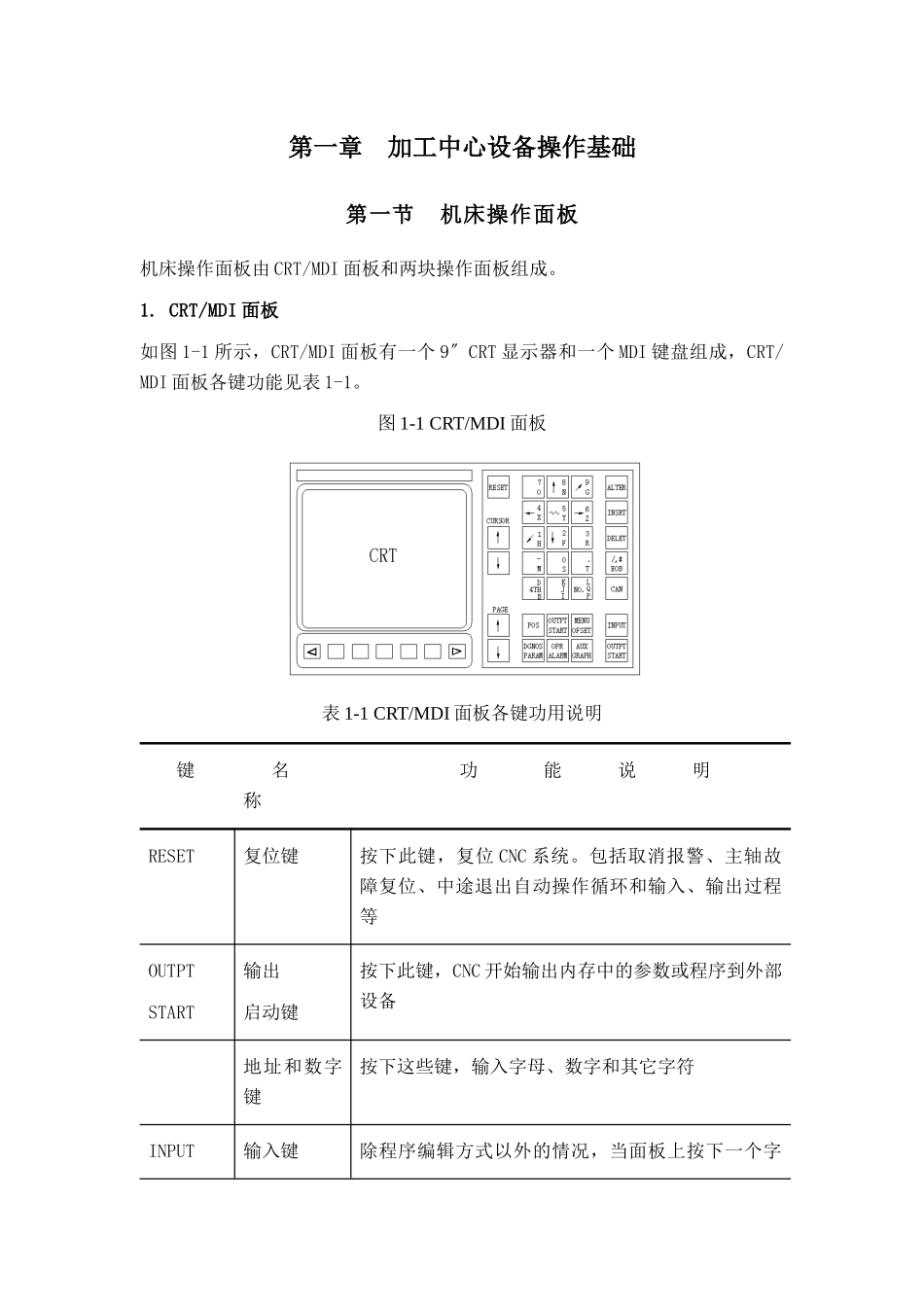

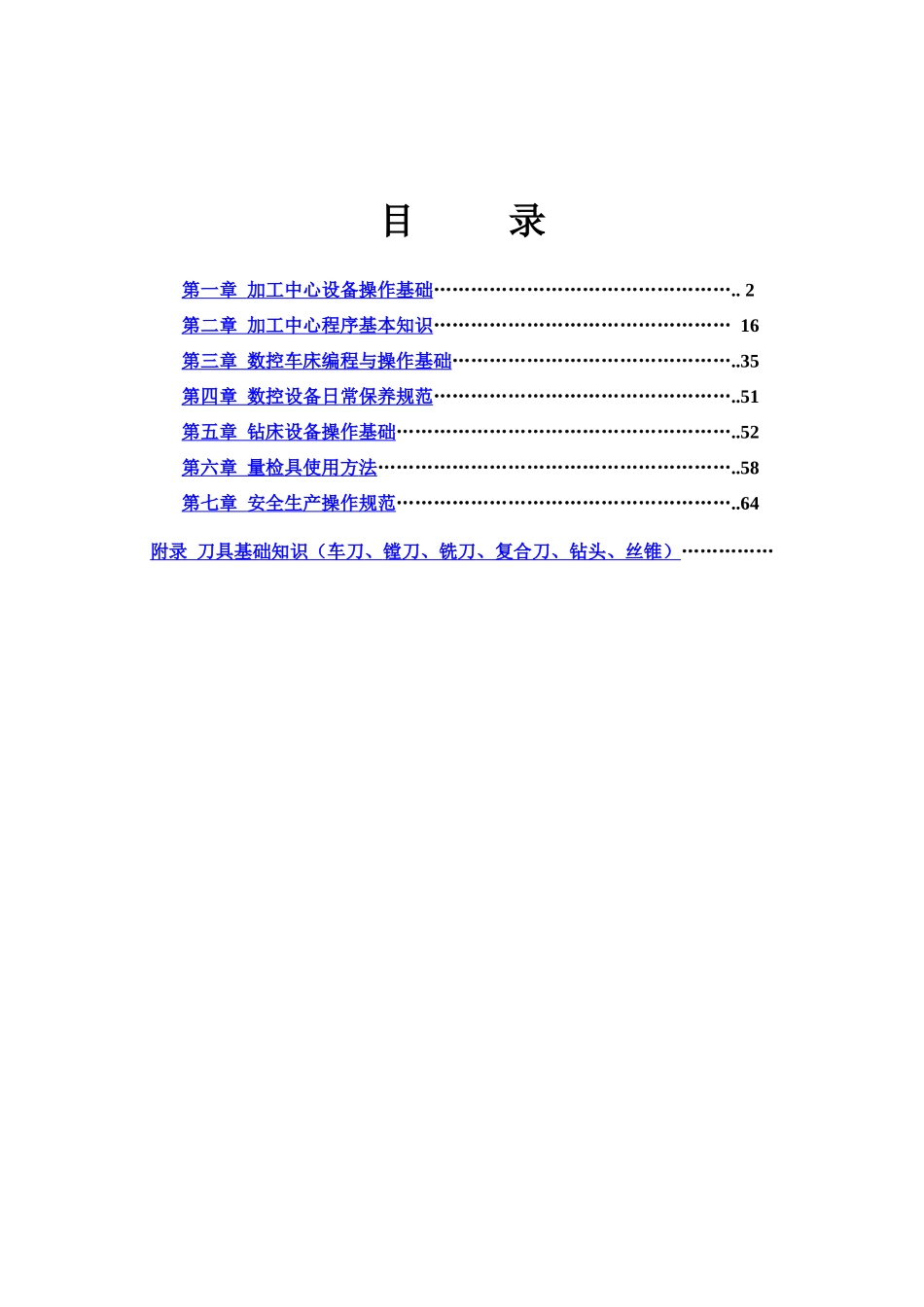

目录第一章加工中心设备操作基础…………………………………………..2第二章加工中心程序基本知识…………………………………………16第三章数控车床编程与操作基础………………………………………..35第四章数控设备日常保养规范…………………………………………..51第五章钻床设备操作基础………………………………………………..52第六章量检具使用方法…………………………………………………..58第七章安全生产操作规范………………………………………………..64附录刀具基础知识（车刀、镗刀、铣刀、复合刀、钻头、丝锥）……………第一章加工中心设备操作基础第一节机床操作面板机床操作面板由CRT/MDI面板和两块操作面板组成。1.CRT/MDI面板如图1-1所示，CRT/MDI面板有一个9〞CRT显示器和一个MDI键盘组成，CRT/MDI面板各键功能见表1-1。图1-1CRT/MDI面板表1-1CRT/MDI面板各键功用说明键名称功能说明RESET复位键按下此键，复位CNC系统。包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等OUTPTSTART输出启动键按下此键，CNC开始输出内存中的参数或程序到外部设备地址和数字键按下这些键，输入字母、数字和其它字符INPUT输入键除程序编辑方式以外的情况，当面板上按下一个字母或数字键以后，必须按下此键才能到CNC内。另外，与外部设备通讯时，按下此键，才能启动输入设备，开始输入数据到CNC内CAN取消键按下此键，删除上一个输入的字符CURSOR光标移动键用于在CRT页面上，一步步移动光标↑：向前移动光标↓：向后移动光标PAGE页面变换键用于CRT屏幕选择不同的页面↑：向前变换页面↓：向后变换页面POS位置显示键在CRT上显示机床现在的位置PRGRM程序键在编辑方式，编辑和显示在内存中的程序在MDI方式，输入和显示MDI数据MENUOFFSET刀具偏置数值和宏程序变量的显示的设定DGNOSPRARM自诊断的参数键设定和显示参数表及自诊断表的内容OPRALARM报警号显示键按此键显示报警号AUXGRAPH图象图象显示功能2.下操作面板如图1-2所示，面板上个按钮、旋钮、指示灯功用说明见表1-2。图1-2下操作面板表1-2下操作面板各开关功用说明开关名称功用说明CNCPOWERCNC电源按钮按下ON接通CNC电源，按下OFF断开CNC电源CYCLESTART循环启动按钮（带灯）在自动操作方式，选择要执行的程序后，按下此按钮，自动操作开始执行。在自动循环操作期间，按钮内的灯亮。在MDI方式，数据输入完毕后，按下此按钮，执行MDI指令FEEDHOLD进给保持按钮（带灯）机床在自动循环期间，按下此按钮，机床立即减速、停止，按钮内灯亮MODESELECT方式选择按钮开关EDIT：编辑方式AUTO：自动方式MDI：手动数据输入方式HANDLE：手摇脉冲发生器操作方式JOG：点动进给方式RAPID：手动快速进给方式ZRM：手动返回机床参考点方式TAPE：纸带工作方式TEACH：手脉示教方式BDT程序段跳步功能按钮（带灯）在自动操作方式，按下此按钮灯亮时，程序中有“/”符号的程序将不执行SBK单段执行程序按钮（带灯）按此按钮灯亮时，CNC处于单段运行状态。在自动方式，每按一下CYCLESTART按钮，只执行一个程序段DRN空运行按钮（带在自动方式或MDI方式，按此按钮灯亮时，灯）机床执行空运行方式MLK机床锁定按钮（带灯）在自动方式、MDI方式或手动方式下，按下此按钮灯亮时，伺服系统将不进给（如原来已进给，则伺服进给将立即减速、停止），但位置显示仍将更新（脉冲分配仍继续），M、S、T功能仍有效地输出E-STOP急停按钮当出现紧急情况时，按下此按钮，伺服进给及主轴运转立即停止工作MACHINERESET机床复位按钮当机床刚通电，急停按钮释放后，需按下此按钮，进行强电复位。另外，当X、Y、Z碰到硬件限位开关时，强行按住此按钮，手动操作机床，直至退出限位开关（此时务必小心选择正确的运动方向，以免损坏机械部件）PROGRAMPROTECT开关（带锁）需要进给程序存储、编辑或修改、自诊断页面参数时，需用钥匙接通此开关（钥匙右旋）FEEDRATEOVERRIDE进给速率修调开关（旋钮）当用F指令按一定速度进给时，从0%-150%修调进给速率当用手动JOG进给时，选择JOG进给速率JOGAXISSELECT手动JOG方式时，选择手动进给轴和方向。务必注意：各轴箭头指...
