塔式起重机拆卸、安装组织方案VIP专享VIP免费

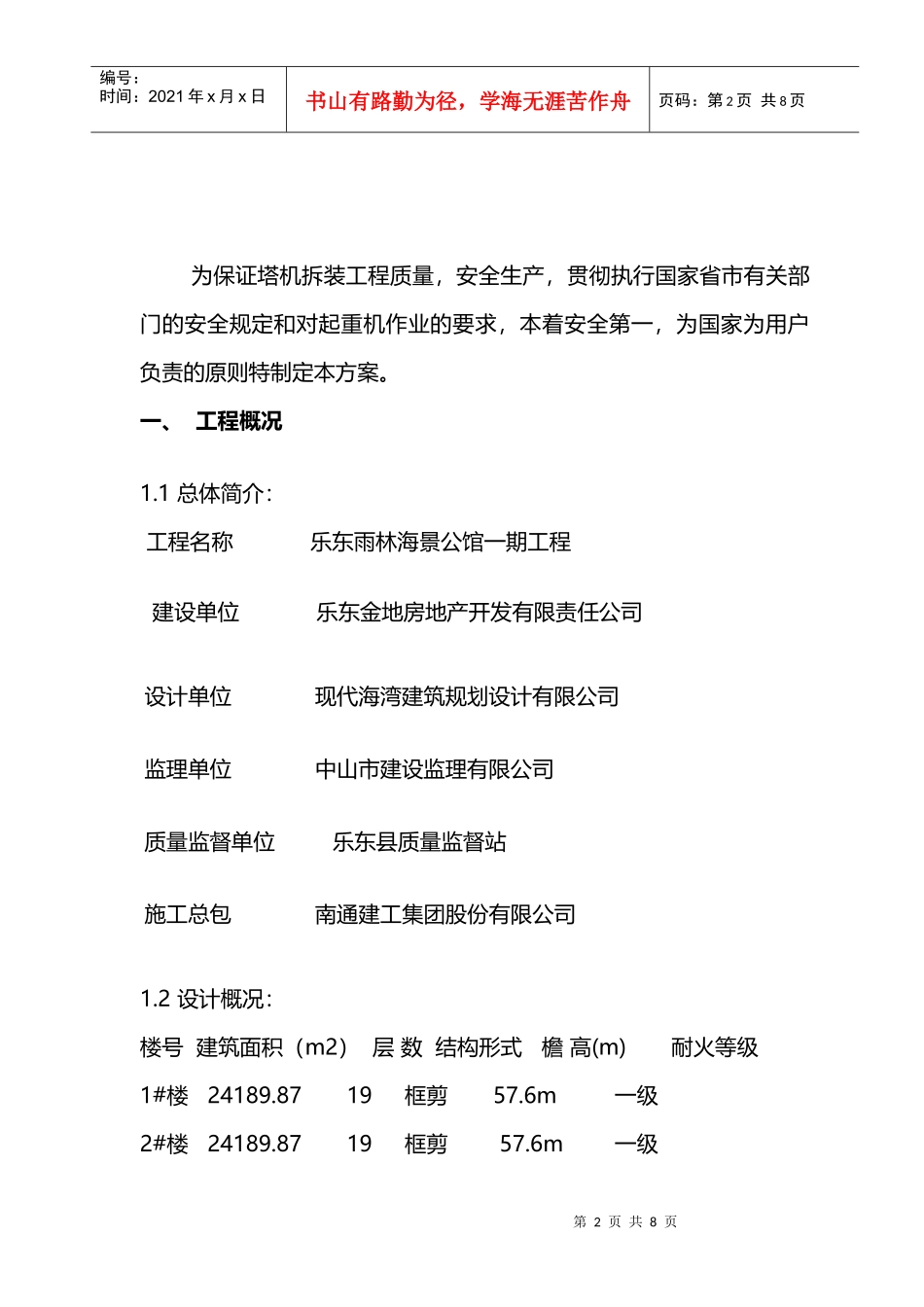

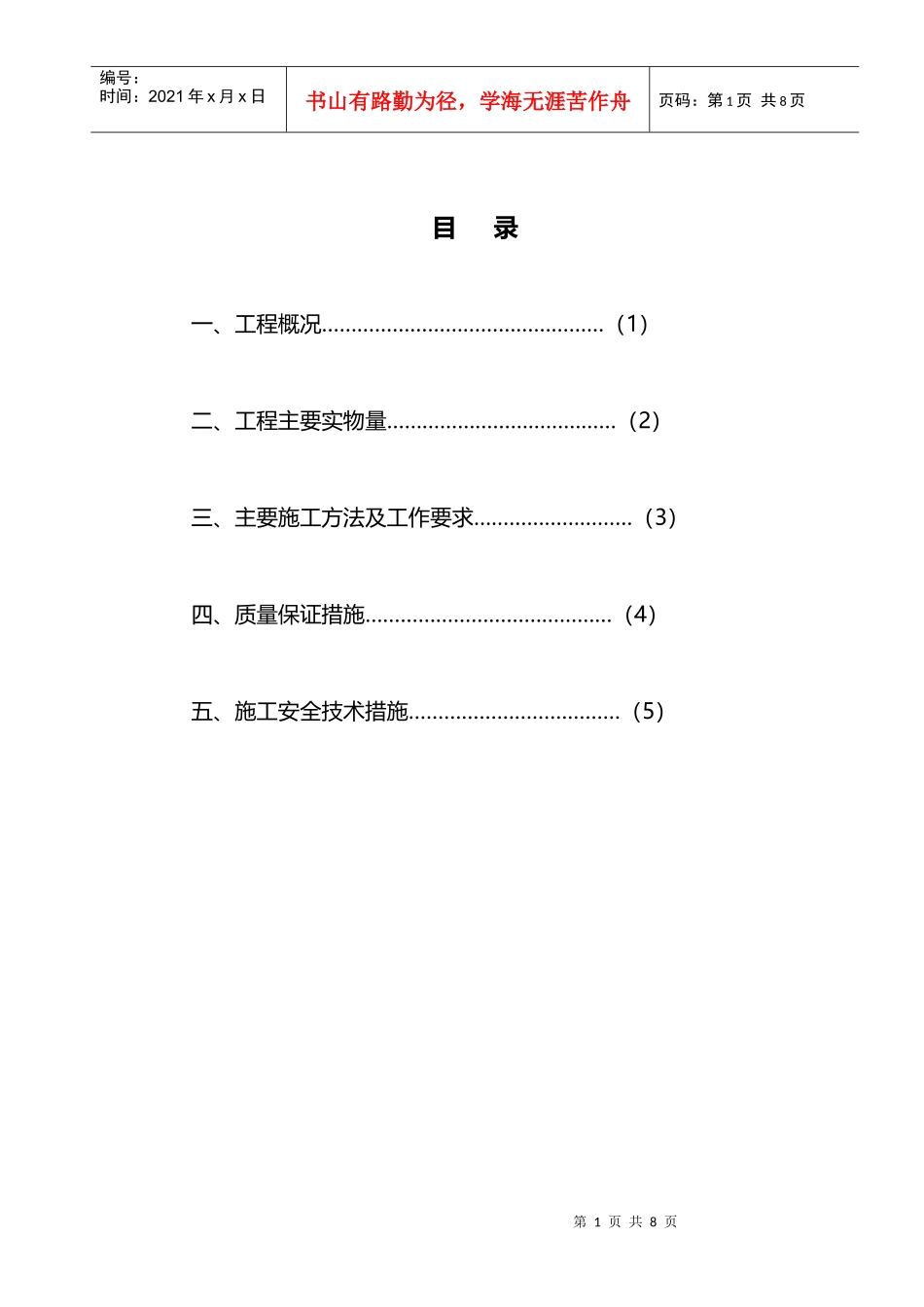

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页目录一、工程概况…………………………………………（1）二、工程主要实物量…………………………………（2）三、主要施工方法及工作要求………………………（3）四、质量保证措施……………………………………（4）五、施工安全技术措施………………………………（5）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页为保证塔机拆装工程质量，安全生产，贯彻执行国家省市有关部门的安全规定和对起重机作业的要求，本着安全第一，为国家为用户负责的原则特制定本方案。一、工程概况1.1总体简介：工程名称乐东雨林海景公馆一期工程建设单位乐东金地房地产开发有限责任公司设计单位现代海湾建筑规划设计有限公司监理单位中山市建设监理有限公司质量监督单位乐东县质量监督站施工总包南通建工集团股份有限公司1.2设计概况：楼号建筑面积（m2）层数结构形式檐高(m)耐火等级1#楼24189.8719框剪57.6m一级2#楼24189.8719框剪57.6m一级第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页会所2634.67地上3层，地下一层框架20.1二级1.设备该塔式起重机最大额定起重量4t，起升高度30-120m,齐声速度65.4/32.57/7.0m/min,32.14/15.60/3.5m/min,回转速度0.7/0.35r/min,变幅速度38.6/25.2m/min，装机总容量：25.82kw.该机底架0.658t,塔身标准节0.458t，顶升套架2.365t，下转台0.541t，上转台0.928t，塔顶0.98t，平衡臂1.4t，起重臂长度42m，顶升套架高度5.1m，塔顶高度5.75m.2.起重机工作条件最大工作风压250N/㎡，非工作风压500N/㎡，工作温度-20℃～40℃，电源380V±10%。3.施工现场条件安装、拆卸地址在乐东雨林海景公馆一期工程项目。安装前按要求提供25t以上汽车吊，配备所必须的工具仪器，及足够整洁的施工现场，保证施工用水、用电及必要的临时用房屋。注：安装施工时，需按图纸要求打号基础。4.预计工期3天，施工完毕验收，并办理手续。二、工程主要实物量及主要设备仪器1、该塔式起重机安装主要实物包括：第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页塔吊砼基础16m3,底架吊装3件，塔身标准节吊装5件，套架吊装1件，回转吊装，塔顶吊装，平衡臂吊装，平衡重吊装4块。2、塔机拆卸是安装的逆过程。注：塔基拆卸、安装请严格按照说明书规定的工艺规程执行。3、主要设备仪器及器具表：序号名称型号规格数量（台）精度等级完好状况备注1汽车起重机25t1完好2电焊机B151完好3气割工具4水平仪DS311mm完好5经纬仪JIII-Z11mm完好6钳型电流表MG3-110.2A完好7手拉葫芦8钢卷尺50M11mm完好9扳手、锤子5kg5完好10麻绳、棕绳30m2完好11安全带10完好12吊装索具2完好第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页三、主要施工方法及工作要求1、拆装前的准备1）拆装人员必须熟悉拆装作业方案，认真学习《使用说明书》，掌握拆装工艺，对作业所需机械设备的性能及操作规程作全面了解。2）认真检查安装所使用的工具、吊具、索具等。3）清点零部件，做好清点手续。2、工地调查：检查周围有无楼房，高压线等影响安装、使用的障碍物。3、安装前基础复查：水平仪测出水平误差，安装时保证水平1：1000以内，钢卷尺测地脚螺栓间距，保证满足安装要求。4、底架安装：将底架按要求置于基础之上，用水平仪测平，水平度不大于1/1000，地脚螺栓紧固，预紧力扭矩值不小于530N.m。5、严格按该机说明书中规定的安装工艺依次安装塔机各部件并达到如下要求：1）标准节高强螺栓预紧力扭矩值不小于530N.m。2）自升式塔机安装套架时应使用油缸一侧和标准节上有顶升耳板的一侧置于同一方向，外套架装有标准节引进机构的一侧和建筑物方向平行，以利于接节和起重臂的装卸。3）自升式塔机套架滚轮与塔身主肢间隙为2.5mm。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页4）塔身安装后塔身与水平面的垂直度不...
