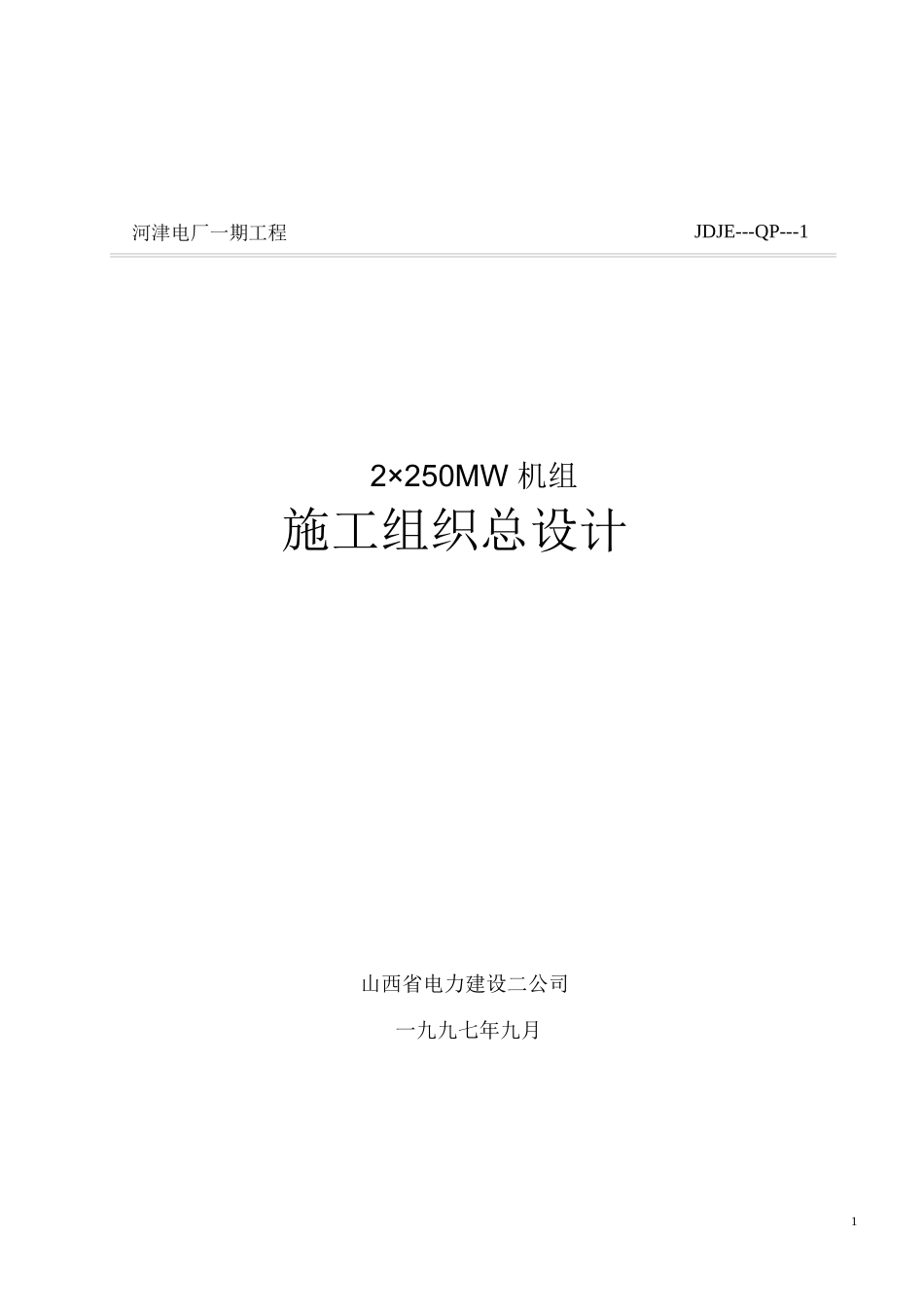

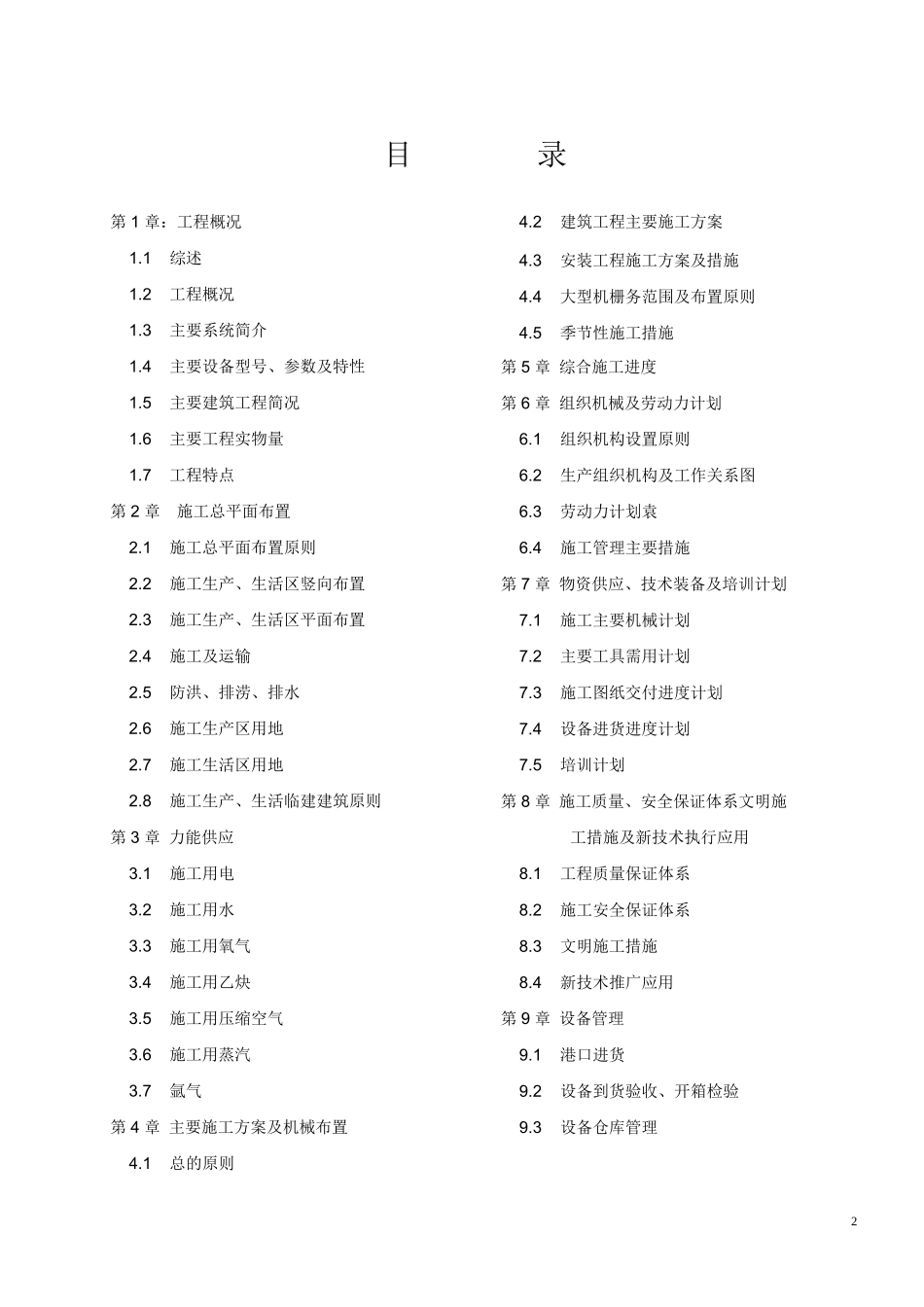

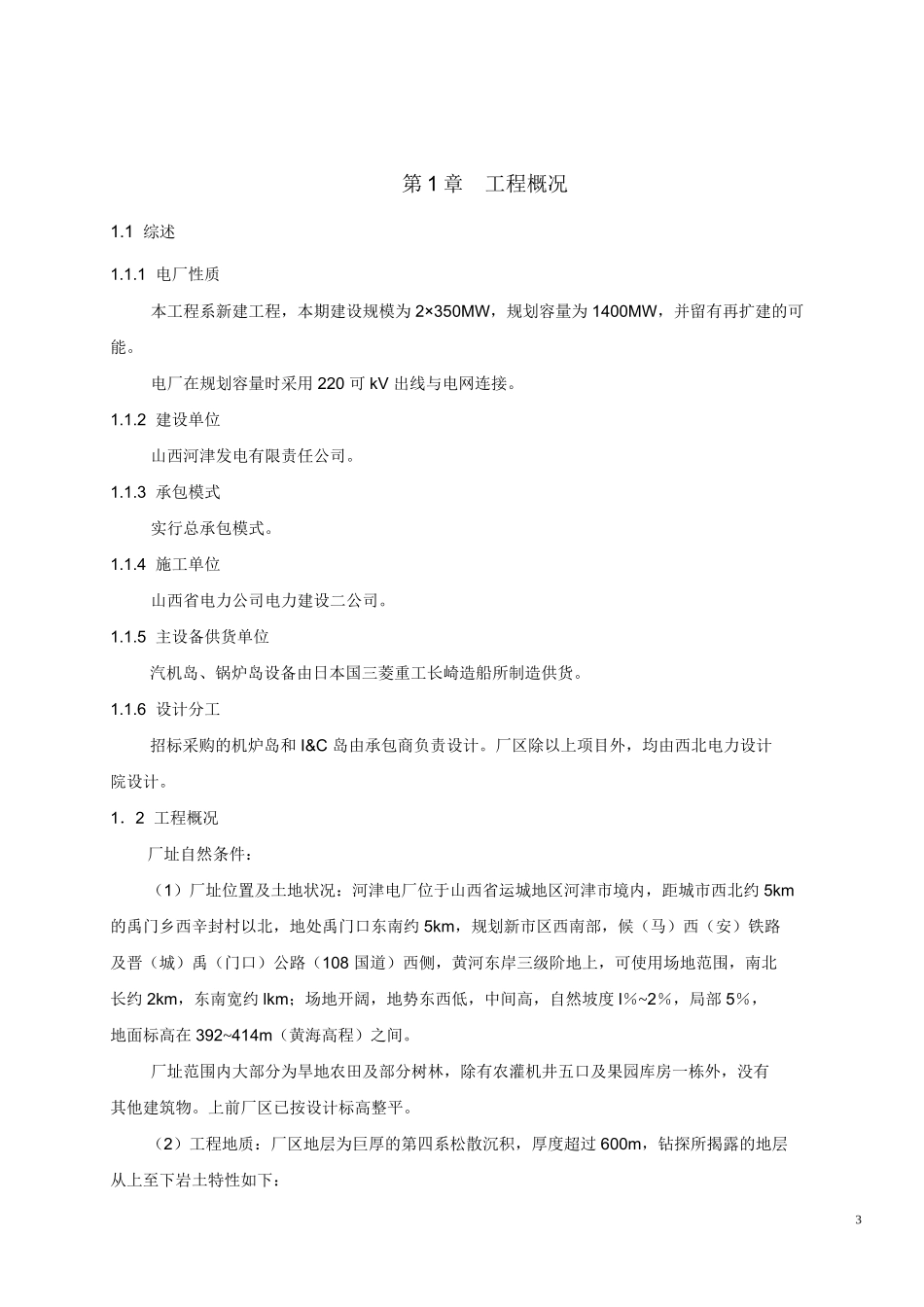

河津电厂一期工程JDJE---QP---12×250MW机组施工组织总设计山西省电力建设二公司一九九七年九月1目第1章：工程概况1.1综述1.2工程概况1.3主要系统简介1.4主要设备型号、参数及特性1.5主要建筑工程简况1.6主要工程实物量1.7工程特点第2章施工总平面布置2.1施工总平面布置原则2.2施工生产、生活区竖向布置2.3施工生产、生活区平面布置2.4施工及运输2.5防洪、排涝、排水2.6施工生产区用地2.7施工生活区用地2.8施工生产、生活临建建筑原则第3章力能供应3.1施工用电3.2施工用水3.3施工用氧气3.4施工用乙炔3.5施工用压缩空气3.6施工用蒸汽3.7氩气第4章主要施工方案及机械布置4.1总的原则录4.2建筑工程主要施工方案4.3安装工程施工方案及措施4.4大型机栅务范围及布置原则4.5季节性施工措施第5章综合施工进度第6章组织机械及劳动力计划6.1组织机构设置原则6.2生产组织机构及工作关系图6.3劳动力计划袁6.4施工管理主要措施第7章物资供应、技术装备及培训计划7.1施工主要机械计划7.2主要工具需用计划7.3施工图纸交付进度计划7.4设备进货进度计划7.5培训计划第8章施工质量、安全保证体系文明施工措施及新技术执行应用8.1工程质量保证体系8.2施工安全保证体系8.3文明施工措施8.4新技术推广应用第9章设备管理9.1港口进货9.2设备到货验收、开箱检验9.3设备仓库管理2第1章工程概况1.1综述1.1.1电厂性质本工程系新建工程，本期建设规模为2×350MW，规划容量为1400MW，并留有再扩建的可能。电厂在规划容量时采用220可kV出线与电网连接。1.1.2建设单位山西河津发电有限责任公司。1.1.3承包模式实行总承包模式。1.1.4施工单位山西省电力公司电力建设二公司。1.1.5主设备供货单位汽机岛、锅炉岛设备由日本国三菱重工长崎造船所制造供货。1.1.6设计分工招标采购的机炉岛和I&C岛由承包商负责设计。厂区除以上项目外，均由西北电力设计院设计。1．2工程概况厂址自然条件：（1）厂址位置及土地状况：河津电厂位于山西省运城地区河津市境内，距城市西北约5km的禹门乡西辛封村以北，地处禹门口东南约5km，规划新市区西南部，候（马）西（安）铁路及晋（城）禹（门口）公路（108国道）西侧，黄河东岸三级阶地上，可使用场地范围，南北长约2km，东南宽约lkm；场地开阔，地势东西低，中间高，自然坡度l％~2％，局部5％，地面标高在392~414m（黄海高程）之间。厂址范围内大部分为旱地农田及部分树林，除有农灌机井五口及果园库房一栋外，没有其他建筑物。上前厂区已按设计标高整平。（2）工程地质：厂区地层为巨厚的第四系松散沉积，厚度超过600m，钻探所揭露的地层从上至下岩土特性如下：3素填土：主要分布于厂前区表土；黄土状粉土：在场地内表层分布广泛，层厚一般15～20m，层底标高在373~395m之间，承载力标准值f=160kPa；黄土粉状质黏土：层厚一般4~6m，层底标高370~388m之间f0=170kPa；粉细砂：厚度一般0.5~1.5m，f0=220kPa；细砂：层厚一般大于20m，f0=280kPa；中砂：f0=300kPa；粉质黏土：f0=230kPa；卵石层：埋深大于60m。场地内地表以下至砂层顶面分布的黄土状粉质黏土均具有湿陷性，经现场浸水试验结果评价为I—IV级非自重湿陷性场地。厂区地下水属第四系孔隙水，地下水位埋深大于25m，绝对标高在374～372m之间，水质对混凝土无侵蚀性。厂址地震烈度7度。（3）水文气象资料水文资料：厂址标高为405m左右，比附近的黄河百年一遇洪水位高出22.46~22.66m。因此，厂区及施工区不受洪水威协。气象资料：历年平均气温历年极端最高气温历年极端最低气温历年平均降水量历年平均风速30年一遇10min,10m高平均最大风速（厂址区）13.1℃45.5℃-19.9℃501.6mm2.3m／s全年盛行风向为东风，夏季盛行风向为东风，冬期为西北风历年最大冻土深度历年最大积雪深度1.3主要系统简介1.3.1汽轮机61cm15cm汽轮机户内式设计，两缸两排汽，单轴，亚临界，中间再热350MW凝汽式机组。41.3.2锅炉锅炉为亚临界，中间再热，单炉膛，固态排渣，平衡通风，露天布置，控制循环汽包型燃煤锅炉。1.3.3汽轮发电机发电机采用全氢型冷却，功率因素O.85，频率50Hz，额定容量应与汽轮机相匹配。1.3.4机、炉主要辅助系统及设备（1）汽机旁路采用高...
