某广场主体结构模板工程技术交底VIP免费

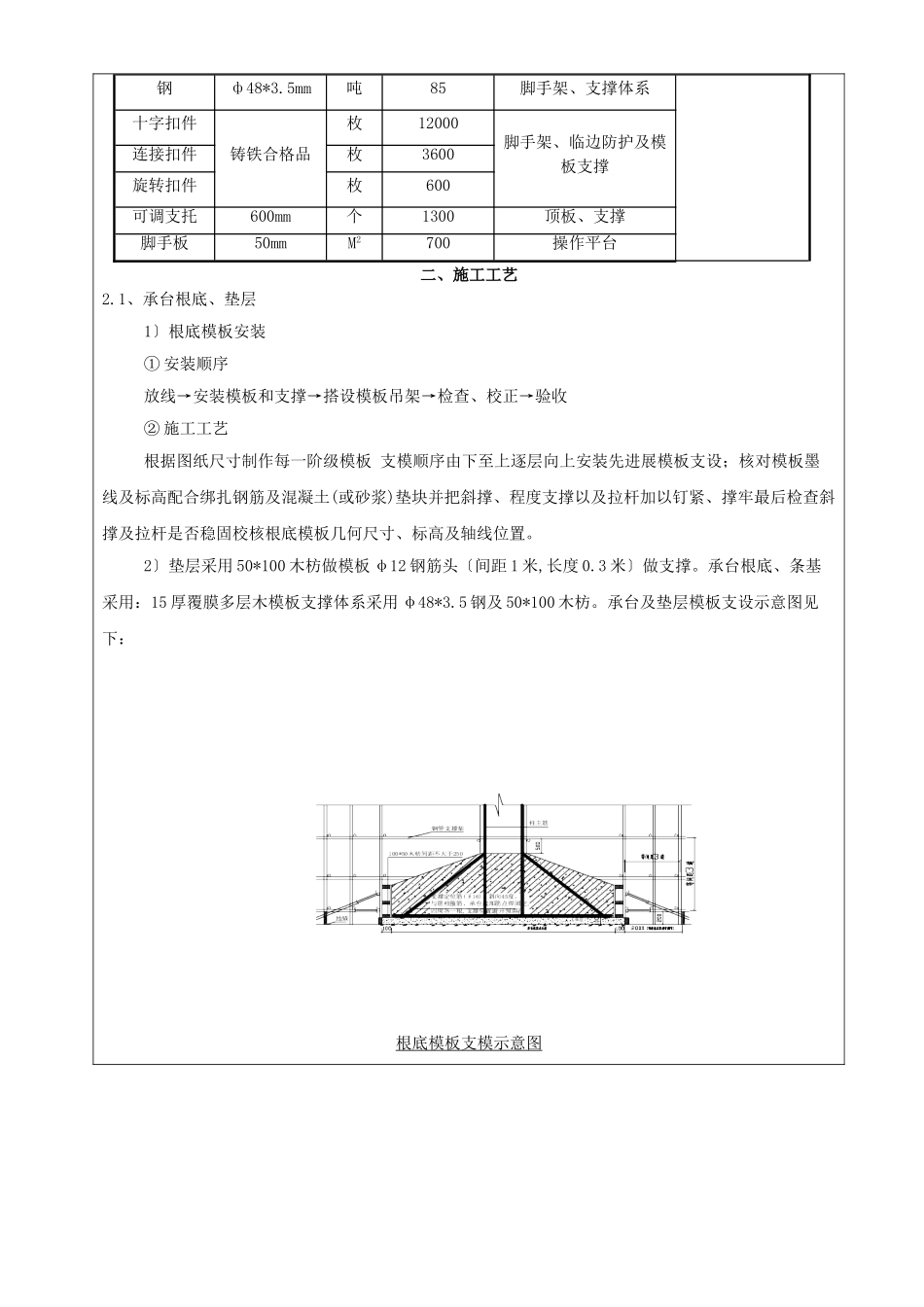

技术交底记录鲁JJ-005工程名称青岛李沧宝龙城广场1-4#楼施工中建三第三建立工程有限责任交底部位主体构造工序名称模板工程交底提要：模板工程施工流程及工艺交底内容：一、施工准备1.1、技术准备模板加工前组织施工人员进展方案的学习做好交底工作。对重点部位单独交底设专人负责。1.2、主要机具设备准备主要机具设备准备方案表序机械名称型单位数量备注1砂轮机/台1可根据现场实际进展增设2圆盘锯MJ104台23单面木工压刨床MB103台24木工压刨/台25手电钻/台26台钻/台17交流电焊机B*3-500台58激光垂准仪DZJ3－L1台19经纬仪TDJ2台110水准仪DZS3-1台111钢卷尺50m把112墨斗、小白线/个113线坠/个114汽车吊QY16D台11.3、劳动力准备根据施工总控制方案现场有关模板工程的劳动力投入见下表：工种木工架子工力工其它合计人数25151010601.4、材料准备主要材料需用方案材料名称规格数量(暂估)主要使用部位备注覆膜多层木模板15mmM22600承台根底、条基、柱、顶板、粱本表数量为暂方案量详细工程用量应按实计算木枋50mm*100mmM350承台根底、条基、柱、顶板、粱003钢ф48*3.5mm吨85脚手架、支撑体系十字扣件铸铁合格品枚12000脚手架、临边防护及模板支撑连接扣件枚3600旋转扣件枚600可调支托600mm个1300顶板、支撑脚手板50mmM2700操作平台二、施工工艺2.1、承台根底、垫层1〕根底模板安装①安装顺序放线→安装模板和支撑→搭设模板吊架→检查、校正→验收②施工工艺根据图纸尺寸制作每一阶级模板支模顺序由下至上逐层向上安装先进展模板支设；核对模板墨线及标高配合绑扎钢筋及混凝土(或砂浆)垫块并把斜撑、程度支撑以及拉杆加以钉紧、撑牢最后检查斜撑及拉杆是否稳固校核根底模板几何尺寸、标高及轴线位置。2〕垫层采用50*100木枋做模板φ12钢筋头〔间距1米,长度0.3米〕做支撑。承台根底、条基采用：15厚覆膜多层木模板支撑体系采用φ48*3.5钢及50*100木枋。承台及垫层模板支设示意图见下：根底模板支模示意图地梁模板支模示意图锚杆静压力桩预留孔支模示意图2.2、柱模板1〕柱模板安装①施工顺序弹出控制线→一侧柱模吊装就位→安装斜撑→短钢做柱箍→清扫柱内杂物→安装就位对面模板→安装斜撑→短钢做柱箍→安装另一方向模板→调整模板位置→紧固短钢柱箍→斜撑固定。②操作工艺支设前模板底部板面应平整沿贴好海绵条〔即封条〕检查柱模板编检查模板是否清理干净其他预埋是否到位。柱模板采用双钢、扣件抱箍配合钢斜撑的加固方式抱箍间距为500mm钢支撑体系采用φ48钢加快拆头斜撑在斜撑钢中部设横向钢及反拉钢一道柱每个面设两道斜撑所有斜撑通过扫地杆顶在距柱边约2.5m处的φ32预埋地锚筋上。操作平台：柱周边〔交圈〕采用4.5米长钢做纵向横杆搭设双排脚手架做操作平台立杆横距：1.2米立杆纵距：1.5米步距：1.5米单层满铺条板搭设高度同柱高每边设穿插斜撑一道。2〕方柱模板采用15厚覆膜多层木模板支撑体系采用φ48*3.5双钢、扣件方柱模板支设示意图见以下图：方柱支模示意图3〕圆柱采用专业厂家加工制作的定型钢模板施工支撑体系采用φ48*3.5钢配合钢模配件进展施工。2.3、梁板模板1〕施工顺序弹线→搭设满堂脚手架(底部垫木枋)→调整梁底钢标高→安装梁底模→安装顶撑并调平→安装梁侧模→墙〔柱〕边木枋(贴封条)就位→摆设龙骨→铺设楼板模板→支撑架加固。2〕施工工艺①、楼板模板施工前应先弹线根据弹线搭设满堂脚手架；放好梁位置线采用吊线坠的方式将位置线引至钢架上。②、调整梁底钢标高调平后铺设梁底模梁底模两侧用扣件锁紧防止梁底模跑位。③、梁钢筋绑扎完毕后封梁侧模梁侧模应落在梁底模上同时安装快拆头调整板底架体高度以满足层高要求。④、铺设主次龙骨按配置方案将模板摆放好模板拼缝要严用钉子把模板固定。楼板模板压在梁侧模上。⑤、梁底模按照要求起拱。待混凝土强度到达设计强度的100前方可撤除。⑥、梁板模板支撑采用快拆式脚手架脚手架立杆间距1000mm设四道程度连接杆件斜撑间距每隔2跨设一道立杆在接近梁的位置可进展调整但立杆间距不应大于1000mm。梁底纵向次龙骨间距不得大于200mm主龙骨间距不得大于1000mm每一间距中间加设一根立杆与整体满堂架固定。梁侧次龙骨间...
