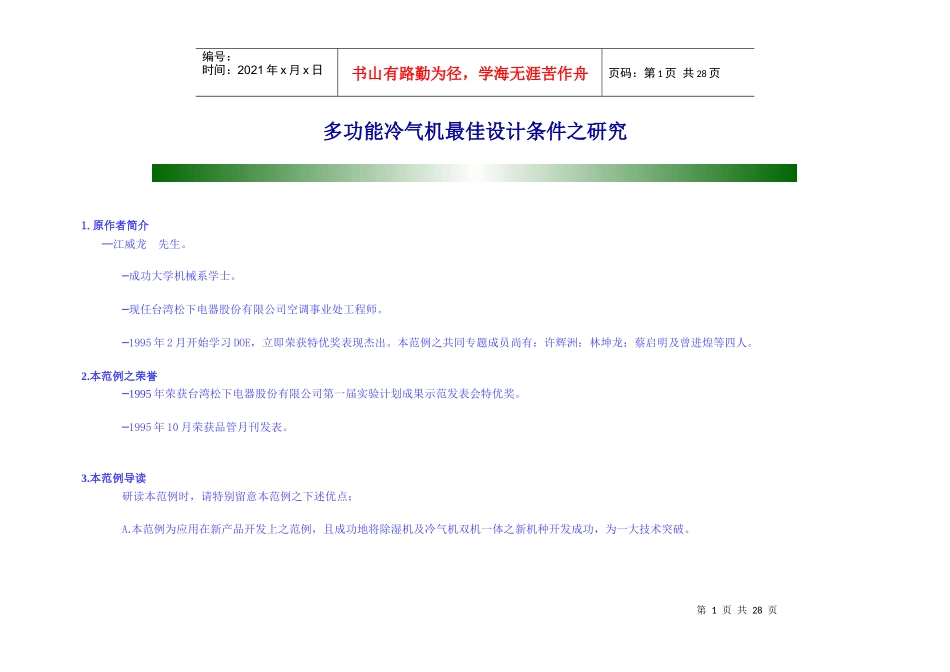

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页多功能冷气机最佳设计条件之研究1.原作者简介─江威龙先生。─成功大学机械系学士。─现任台湾松下电器股份有限公司空调事业处工程师。─1995年2月开始学习DOE，立即荣获特优奖表现杰出。本范例之共同专题成员尚有：许辉洲；林坤龙；蔡启明及曾进煌等四人。2.本范例之荣誉─1995年荣获台湾松下电器股份有限公司第一届实验计划成果示范发表会特优奖。─1995年10月荣获品管月刊发表。3.本范例导读研读本范例时，请特别留意本范例之下述优点：A.本范例为应用在新产品开发上之范例，且成功地将除湿机及冷气机双机一体之新机种开发成功，为一大技术突破。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页B.由于本范例是要开发双机一体之新机种，故采用更严谨而进步的多特性值实验。（参考第八章）C.当多特性值之较佳条件彼此矛盾对立时，充分表现为顾全局而斟酌取舍之大智能。D.再现性完整，因此获得之KNOWHOW可立刻用在量产上，实用效果显著。E.此范例非常值得初学者参考。多功能冷气机最佳设计条件之研究1.前言台湾气候属海岛型多湿中温之气候，平均气温约22℃，相对湿度80%左右。由于生活品质之日益提高，对于生活环境之舒适性要求相对提高，故近年来对除湿设备之需求量年年上升。目前冷气机均附加有除湿功能，但顾客使用率偏低，所以开发具有优越除湿功能之新型冷气机已成为当务之急。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页2.改善动机：──提升冷气机功能，进而提高市场占有率现行冷气机附加之除湿功能，乃利用压缩机间歇运转来达到除湿效果。如此不仅出风温度低，吹到人体时比较不舒服，而且会使室温下降。因此开发新型冷气若能改善此点，则顾客将会乐于使用除湿功能。而使客户除了夏天使用冷气机外，在春秋（冬）高湿季节依然可使用冷气机之除湿功能，而使冷气机成为可长年使用之商品，进而提升冷气机之使用价值。并藉以提高冷气机之市场占有率。第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页3.现况分析现行冷气机除湿行程是利用电子式控制压缩机间歇运转，来达到除湿效果。※冷气机除湿行程与除湿机之比较（相同消耗功率下）：第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页一般冷气机一般除湿机冷房能力kcal/hXX00无除湿量1/h0.520.422hr后室温变化↓2℃↑2.2℃由上可看出：3.1一般冷气机电子式除湿行程之缺点：易造成室温下降。出风温度低，吹到人体感觉不适。3.2一般除湿机之缺点：无冷房能力，且除湿量小。易造成室温上升。第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页4.改善目标有鉴于此，本文特以CU/CS-XXEC2做研究样本，以期达到如下目标:●在室温变化１℃内，达到1l/h以上之除湿量。5.特性要因分析第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页6.第一阶段实验配置6.1实验因子水准及交互作用：第8页共28页第7页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共28页6.2点线图：第9页共28页第8页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共28页6.3直交配列表：第10页共28页第9页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共28页样本量测说明：第11页共28页第10页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共28页本实验分别于住宅环境试验室及性能实验室中进行，以稳定后二小时内，记录下列数据：●室内温度变化量。●除湿量。6.4实验数据：实验顺序12345678配置顺序7148135312温差-1.93-0.64-1.24-1.1-0.96-2.08-0.88-0.6除湿量1.240.391.470.690.591.110.550.41实验顺序910111213141516配置顺序6412915111016温差-...
