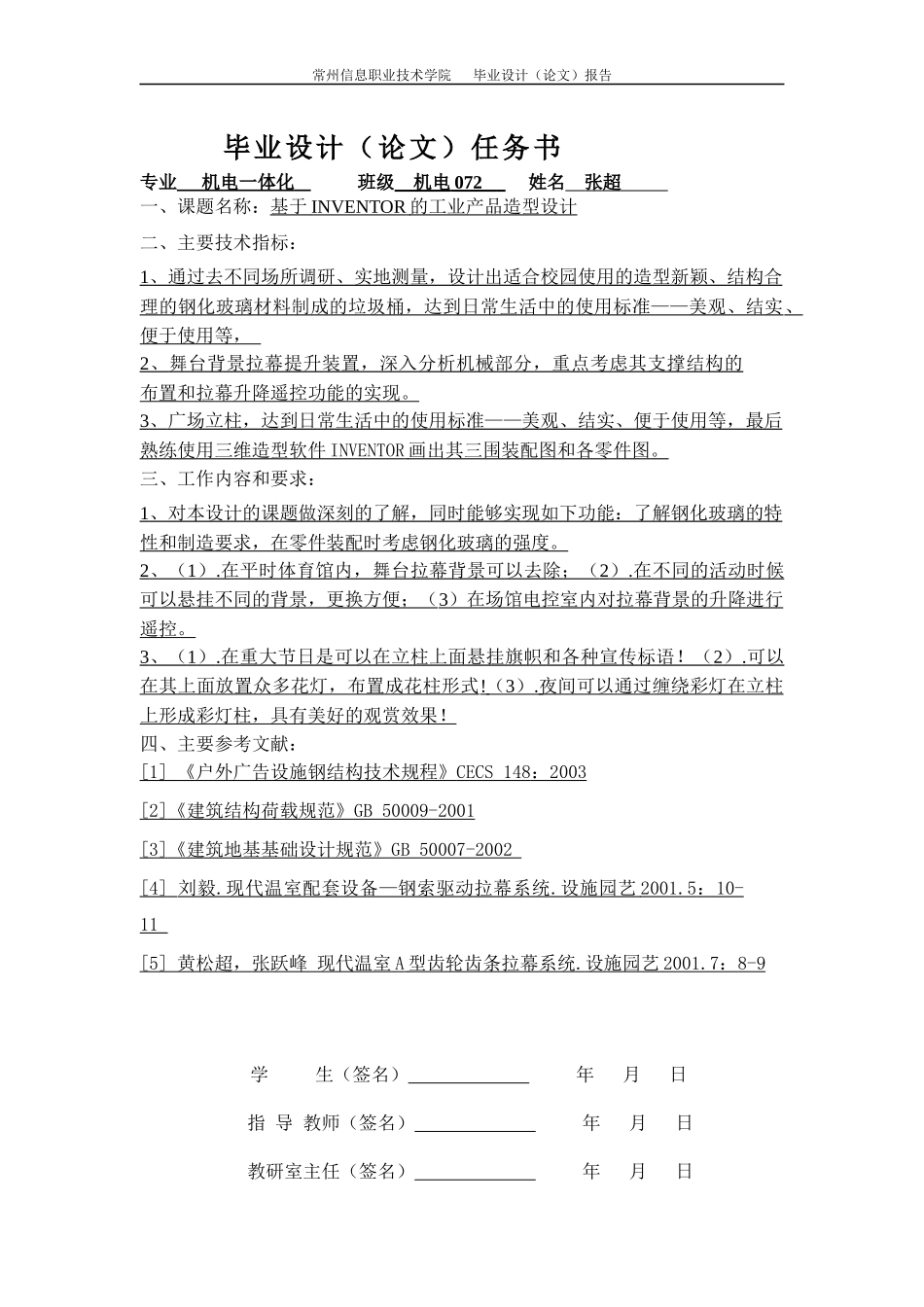

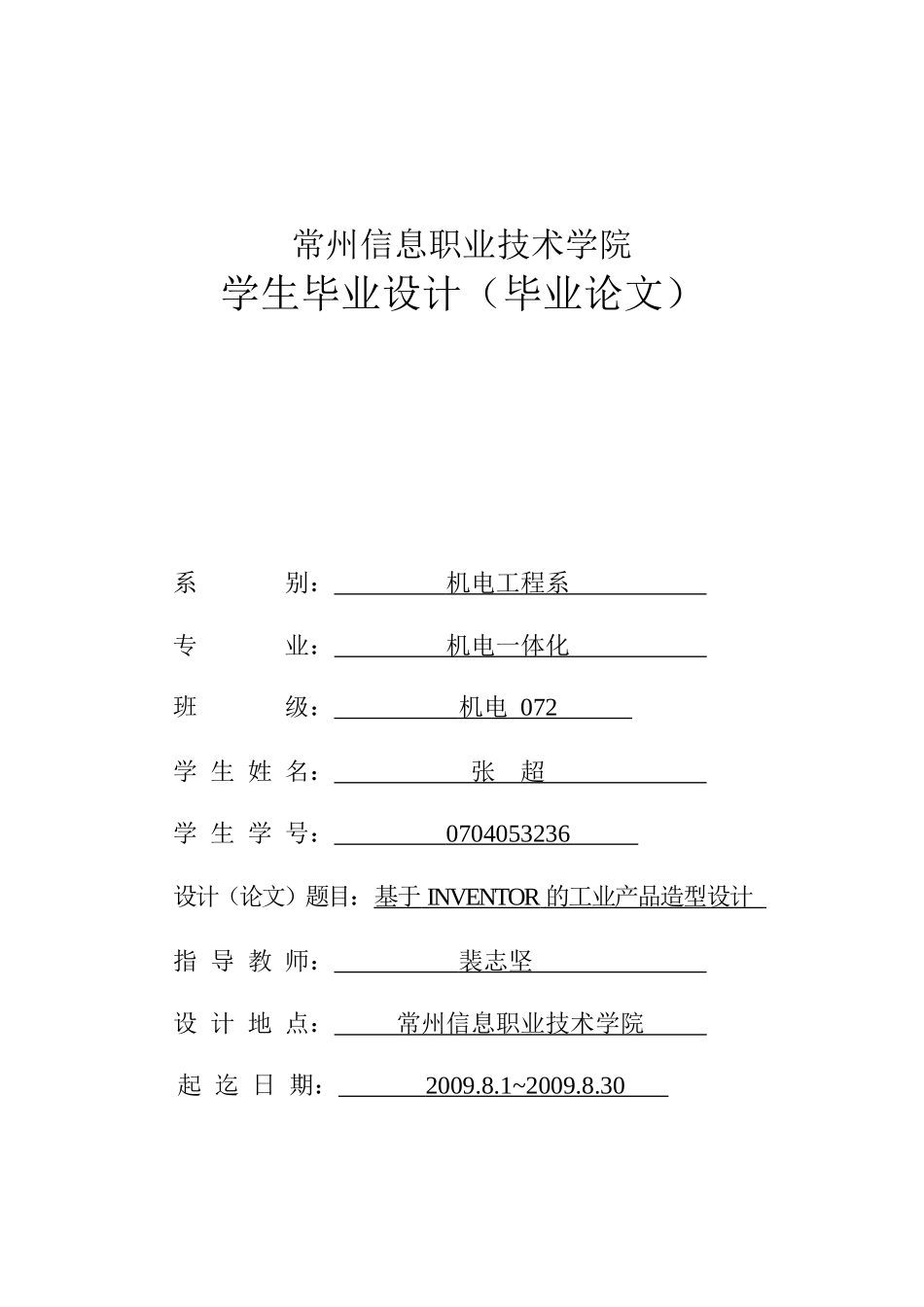

常州信息职业技术学院学生毕业设计（毕业论文）系别：机电工程系专业：机电一体化班级：机电072学生姓名：张超学生学号：0704053236设计（论文）题目：基于INVENTOR的工业产品造型设计指导教师：裴志坚设计地点：常州信息职业技术学院起迄日期：2009.8.1~2009.8.30常州信息职业技术学院毕业设计（论文）报告毕业设计（论文）任务书专业机电一体化班级机电072姓名张超一、课题名称：基于INVENTOR的工业产品造型设计二、主要技术指标：1、通过去不同场所调研、实地测量，设计出适合校园使用的造型新颖、结构合理的钢化玻璃材料制成的垃圾桶，达到日常生活中的使用标准——美观、结实、便于使用等，2、舞台背景拉幕提升装置，深入分析机械部分，重点考虑其支撑结构的布置和拉幕升降遥控功能的实现。3、广场立柱，达到日常生活中的使用标准——美观、结实、便于使用等，最后熟练使用三维造型软件INVENTOR画出其三围装配图和各零件图。三、工作内容和要求：1、对本设计的课题做深刻的了解，同时能够实现如下功能：了解钢化玻璃的特性和制造要求，在零件装配时考虑钢化玻璃的强度。2、（1）.在平时体育馆内，舞台拉幕背景可以去除；（2）.在不同的活动时候可以悬挂不同的背景，更换方便；（3）在场馆电控室内对拉幕背景的升降进行遥控。3、（1）.在重大节日是可以在立柱上面悬挂旗帜和各种宣传标语！（2）.可以在其上面放置众多花灯，布置成花柱形式!（3）.夜间可以通过缠绕彩灯在立柱上形成彩灯柱，具有美好的观赏效果！四、主要参考文献：[1]《户外广告设施钢结构技术规程》CECS148：2003[2]《建筑结构荷载规范》GB50009-2001[3]《建筑地基基础设计规范》GB50007-2002[4]刘毅.现代温室配套设备—钢索驱动拉幕系统.设施园艺2001.5：10-11[5]黄松超，张跃峰现代温室A型齿轮齿条拉幕系统.设施园艺2001.7：8-9学生（签名）年月日指导教师（签名）年月日教研室主任（签名）年月日常州信息职业技术学院毕业设计（论文）报告系主任（签名）年月日毕业设计（论文）开题报告设计（论文题目）基于INVENTOR的工业产品造型设计一、选题的背景和意义：出于对设计出适合校园使用的造型新颖，结构合理的工业产品造型。据不完全统计我国城市生活垃圾每年以5%~10%的速度增长，这对城市的发展和人们的生活环境造成了很大的影响。在垃圾无害化处理之前，首要解决的问题是垃圾的分类收集和回收再利用，而在垃圾分类回收中起重要作用的垃圾桶样式和结构单一，不能较好地发挥分类回收的功能，因此设计集多种功能于一身的环保垃圾桶，对垃圾分类回收具有重要作用。玻璃垃圾桶设计前景广阔舞台拉幕背景提升装置则立足精巧，节省舞台布景工作量。广场立柱结构设计中，对其造型、规模及效益等方面的要求不断提高。因此校园广场钢结构立柱作为永久性建筑物，形成校园一景。二、课题研究的主要内容：设计玻璃垃圾桶的结构布局，主要考虑玻璃强度、造型、尺寸；舞台拉幕背景提升装置主要考虑部件的选用，固定方案的选用，三维装配。通过立足实际，反复验证设计的可行性，达到预期效果后，进行实物装配。校园广场钢结构立柱结构、分为三边形与六边形，主要考虑功能性；最终熟练使用三维造型软件INVENTOR画出。常州信息职业技术学院毕业设计（论文）报告三、主要研究（设计）方法论述：1．本文主要运用文字论述的方法，以硬件装配和软件设计为主。2．在老师的指导下完成INVENTOR三维绘图和硬件装配。3.最后通过实验，对设计进行验证。四、设计（论文）进度安排：时间工作内容2009-8-1.～2009.8.3熟悉课题，明确任务要求，调研，收集资料，写出开题报告。开始进行外文翻译。2009.8.4～2009.8.7完善开题报告，并提交指导老师。2009.8.8～2009.8.11具体零件图绘制2009.8.12～2009.8.15零件组装，绘制装配图。2009.8.16～2009.8.19书写设计内容。2009.8.20～2009.8.23提交初步完成的毕业设计。2009.8.24～2009.8.27在指导老师的帮助下进行修改，进一步完善初稿。2009.8.28～2009.8.30详实相关论点、论据，准备毕业设计的答辩。常州信息职业技术学院毕业设计（论文）报告五、指导教师意见：指导教师签名：年月日六、系部意见...
