塑胶产品缺陷示意图大全VIP免费

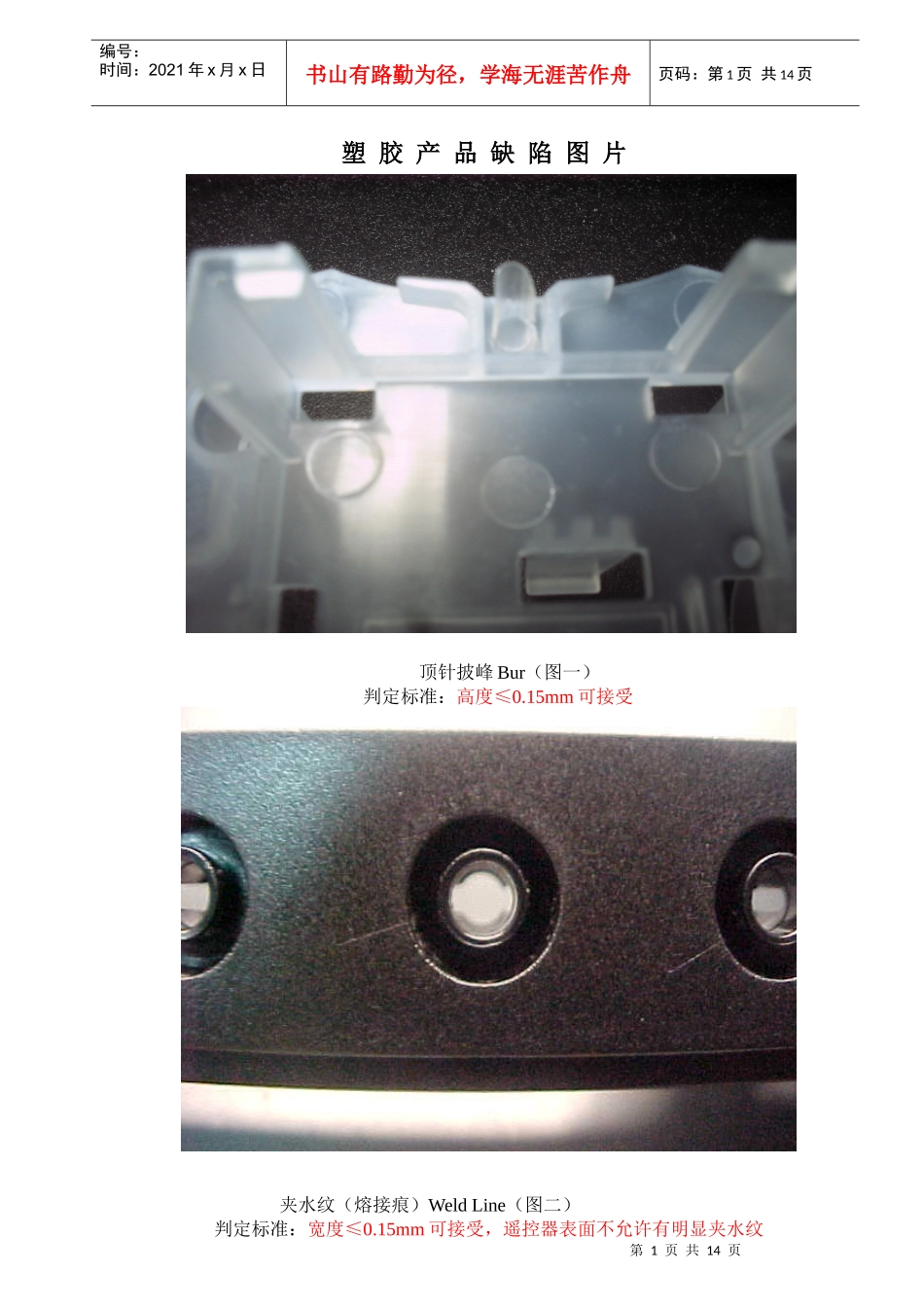

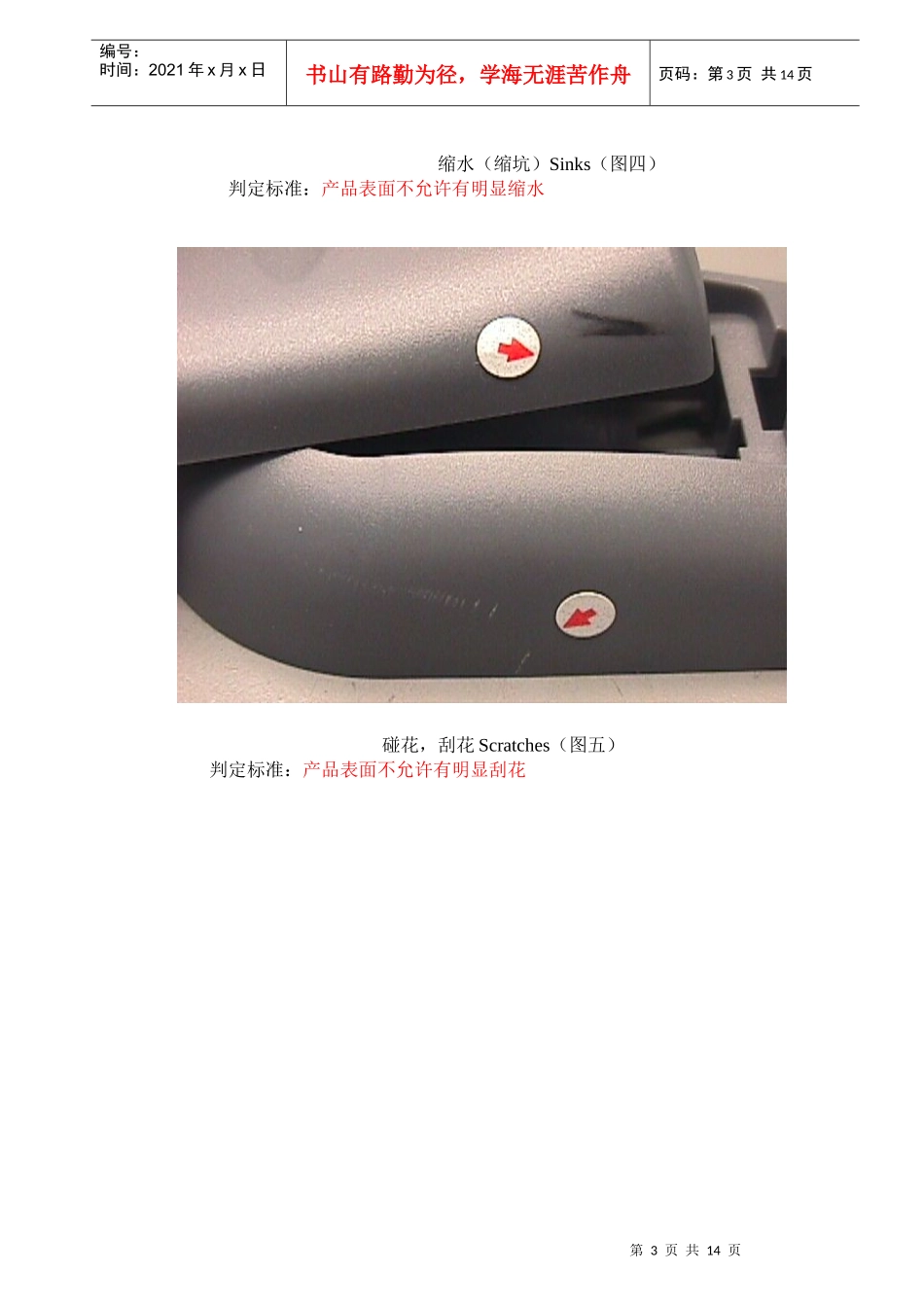

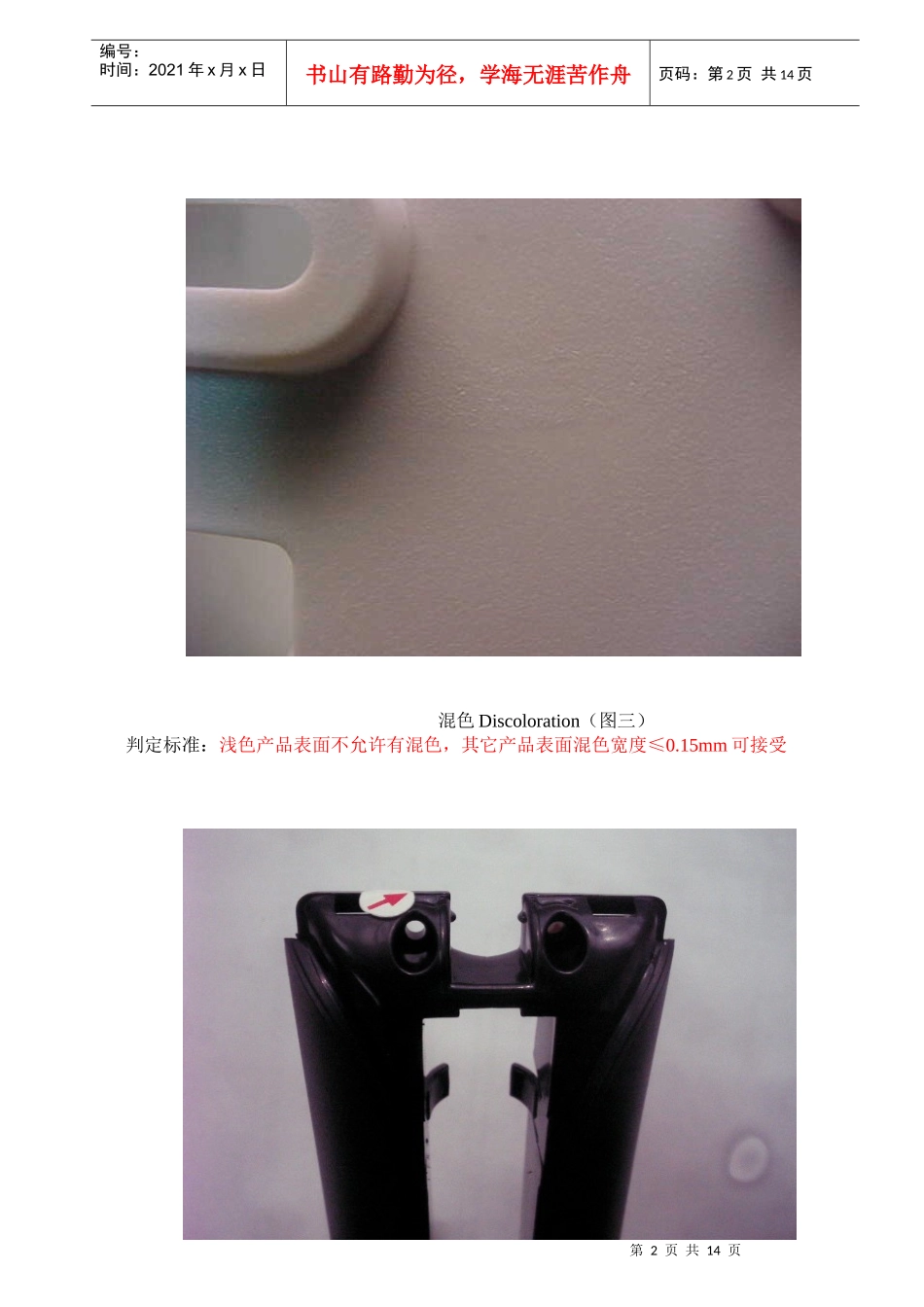

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页塑胶产品缺陷图片顶针披峰Bur（图一）判定标准：高度≤0.15mm可接受夹水纹（熔接痕）WeldLine（图二）判定标准：宽度≤0.15mm可接受，遥控器表面不允许有明显夹水纹第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页混色Discoloration（图三）判定标准：浅色产品表面不允许有混色，其它产品表面混色宽度≤0.15mm可接受第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页缩水（缩坑）Sinks（图四）判定标准：产品表面不允许有明显缩水碰花，刮花Scratches（图五）判定标准：产品表面不允许有明显刮花第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页水波纹FlowMarkd/Splay（图六）判定标准：产品表面不允许有水波纹第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页烧焦Burns（图七）判定标准：产品不允许有烧焦缺胶Non-Fill（图八）判定标准：产品不允许有缺胶第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页污点（黑点）Speck（图九）判定标准：正面≤0.15mm1个；侧面≤0.20mm2个；背面，底面≤0.25mm3个（具体要求祥见WI．250．2）水口印（水口花）Gatesmark（图十）判定标准：产品表面不允许有水口印第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页反光Reflection（图十一）判定标准：产品表面不允许有返光顶白BlanchorProtrusion（图十二）判定标准：产品表面不允许有顶白第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页气痕Airmark（图十三）判定标准：产品不允许有气痕装配不良Assemblypoor（图十四）判定标准：不接受第9页共14页第8页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共14页装配刮手Mismatch（起级）（图十五）判定标准：面大于底≤0.20mm；底大于面≤0.10mm第10页共14页第9页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共14页Chromatism色差（图十六）判定标准：配套色差明显不接受Deform变形（图十七）判定标准：不接受第11页共14页第10页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共14页水口未剪平（水口长）影响装配（图十八）判定标准：不接受粘模（图十九）判定标准：不接受第12页共14页第11页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共14页堵孔（多胶）（图二十）判定标准：不接受装配不到位间隙大（图二十一）第13页共14页第12页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共14页判定标准：不接受产品表面银纹（图二十二）判定标准：不接受第14页共14页第13页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共14页批伤（图二十三）判定标准：不接受
