屋面工程技术交底2VIP免费

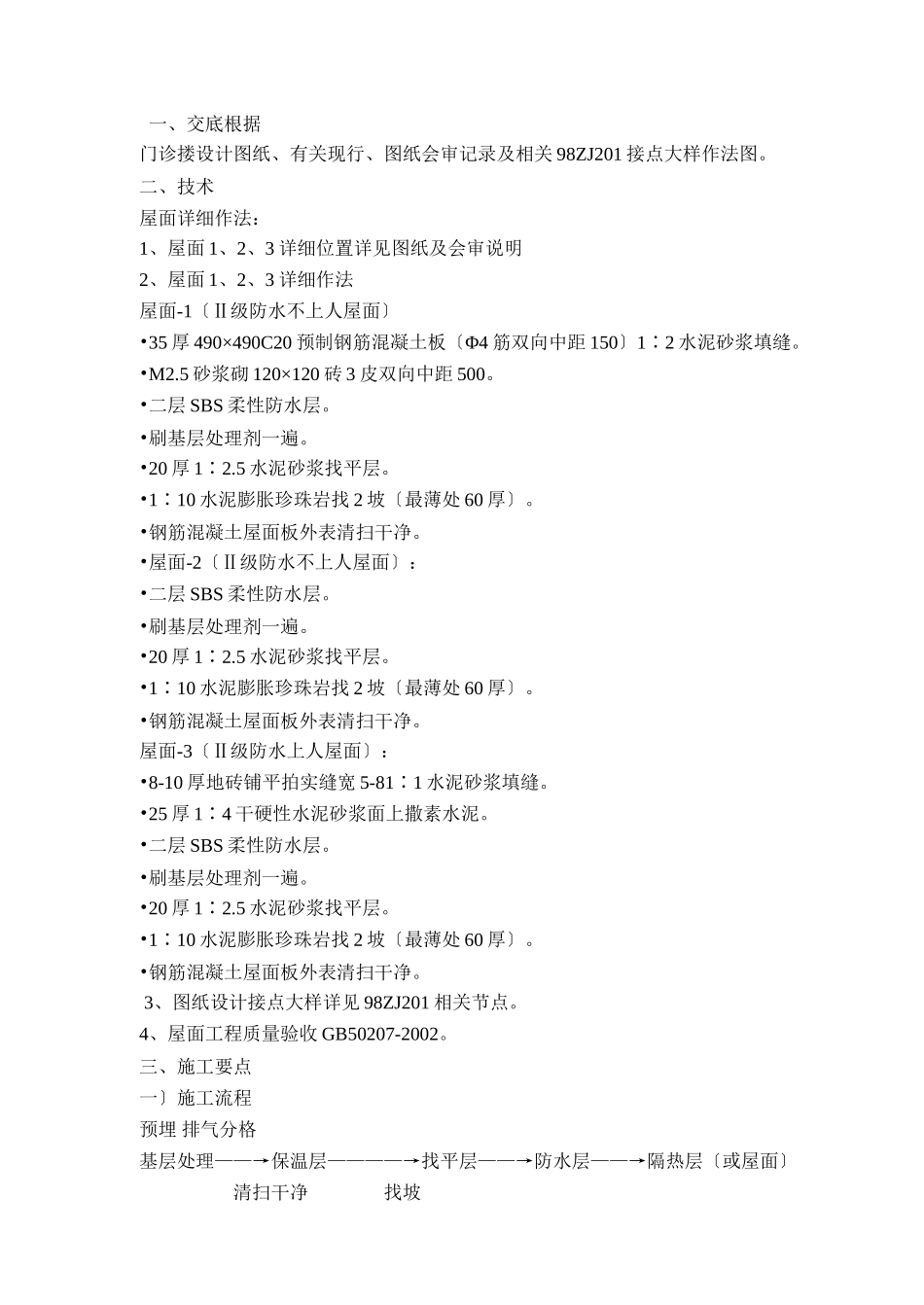

一、交底根据门诊搂设计图纸、有关现行、图纸会审记录及相关98ZJ201接点大样作法图。二、技术屋面详细作法：1、屋面1、2、3详细位置详见图纸及会审说明2、屋面1、2、3详细作法屋面-1〔Ⅱ级防水不上人屋面〕•35厚490×490C20预制钢筋混凝土板〔Φ4筋双向中距150〕1∶2水泥砂浆填缝。•M2.5砂浆砌120×120砖3皮双向中距500。•二层SBS柔性防水层。•刷基层处理剂一遍。•20厚1∶2.5水泥砂浆找平层。•1∶10水泥膨胀珍珠岩找2坡〔最薄处60厚〕。•钢筋混凝土屋面板外表清扫干净。•屋面-2〔Ⅱ级防水不上人屋面〕：•二层SBS柔性防水层。•刷基层处理剂一遍。•20厚1∶2.5水泥砂浆找平层。•1∶10水泥膨胀珍珠岩找2坡〔最薄处60厚〕。•钢筋混凝土屋面板外表清扫干净。屋面-3〔Ⅱ级防水上人屋面〕：•8-10厚地砖铺平拍实缝宽5-81∶1水泥砂浆填缝。•25厚1∶4干硬性水泥砂浆面上撒素水泥。•二层SBS柔性防水层。•刷基层处理剂一遍。•20厚1∶2.5水泥砂浆找平层。•1∶10水泥膨胀珍珠岩找2坡〔最薄处60厚〕。•钢筋混凝土屋面板外表清扫干净。3、图纸设计接点大样详见98ZJ201相关节点。4、屋面工程质量验收GB50207-2002。三、施工要点一〕施工流程预埋排气分格基层处理——→保温层————→找平层——→防水层——→隔热层〔或屋面〕清扫干净找坡二〕找平层施工要点及质量①材料：水泥：采用黄河32.5普通硅酸盐水泥；砂子：含泥量不得＞3级配较好。②各种穿过屋面的预埋件洞口已补好其它各项前工作已施工完毕。③清理基层：将构造层所有杂物清走彻底去除构造层上面的松散杂物并用水冲洗干净凡凸出基层的混凝土疙瘩、钢筋头、落地砂浆等用凿子凿去。④操作前先将底层洒水潮湿扫纯水泥浆一次。随刷随铺砂浆外表光滑者应凿毛。⑤按配比拌合好水泥砂浆水灰比不能过大应拌合成干硬性砂浆〔即砂浆外表潮湿手握成团不泌水分为准〕经过用2m压尺刮平打实后木磨板磨平然后用铁抹子〔灰匙〕压实磨光。〔最后一次压光应在砂浆初凝后终凝前完成〕要注意把坑、角的砂眼抹平。⑥沟边、儿墙脚、柱脚、烟囱脚、水池脚等应抹成圆弧。⑦找平层宜留置分格缝缝宽一般为20mm纵横分格缝间距不宜大于6m。⑧养护：应在砂浆凝固后浇水养护必要时可蓄水养护养护时间一般不少于7天。找平层质量：主控工程：①找平层的材料质量及配合比必须符合设计要求。②屋面〔含天沟、檐沟〕找平层的排水坡度必须符合设计要求。一般洗工程：①基层与突出屋面构造的交接处和基层的转角处均应做成圆弧形且整齐平顺。②水泥砂浆、细石混凝土找平层应平整、压光不得有酥松、起砂、起皮现象；沥青砂浆找平层不得有拌合不匀、蜂窝现象。③找平层分格缝的位置和间距应符合设计要求。④找平层外表平整度的允许偏向为5mm。主要平安技术措施①高空作业。屋面四周没有儿墙的四周的外脚手架应高出屋面钢井架出入口、洞、坑、沟、电梯门口等险处要设盖板、围栏、平安网。②严禁向四周抛杂物落地以防伤人。保护①施工完毕即进展蓄水或铺草袋等洒水养护。②不要过早上人行走。如未干时要上人那么要搭行人走桥不能直接踏上找平层上。三)屋面保温层施工要点及质量：1、保温层基层应平整、干净、枯燥。2、水泥膨胀珍珠岩应采取人工搅拌防止颗粒破碎应将水泥制成水泥浆后边拨边拌匀。3、应排实抹平至设计厚度最薄处60厚虚铺厚度和压实度应试验确定。4、保温层铺设后应立即进展找平层施工。5、保温找坡应按设计找坡。6、有雾、雨、雪天和五级风以上的天气不要进展现场施工。7、保温层要预埋排气加速排气使屋面尽快枯燥。质量：主控工程①保温材料的堆积度或表观度、导热系数以及板材的强度、吸水率必须符合设计要求。②保温层的含水率必须符合设计要求。一般工程①保温层的铺设应符合以下要求：⒈松散保温材料：分层铺设压实适当外表平整找坡正确。⒉板状保温材料：紧贴〔靠〕基层铺平垫稳拼缝严找坡正确。⒊整表达浇保温层：拌合均匀分层铺设压实适当外表平整找坡正确。②保温层厚度的允许偏向：松散保温材料和整表达浇保温材料为+10-5；板状保温材料为±5且不得大于4mm。四〕卷材防水层施工要点：1、基层必须枯燥清洁平整无空鼓起砂等现象平整度用...
