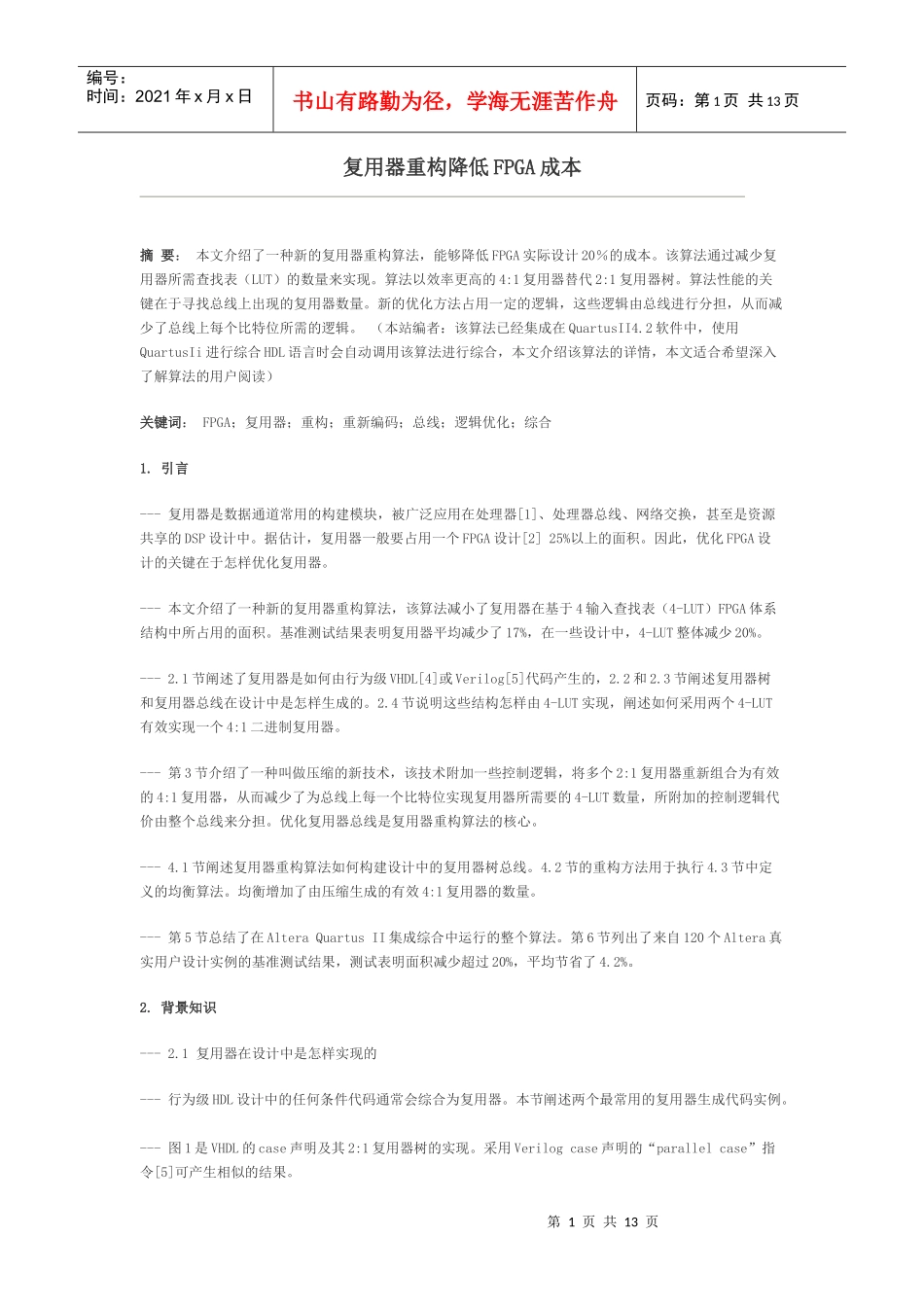

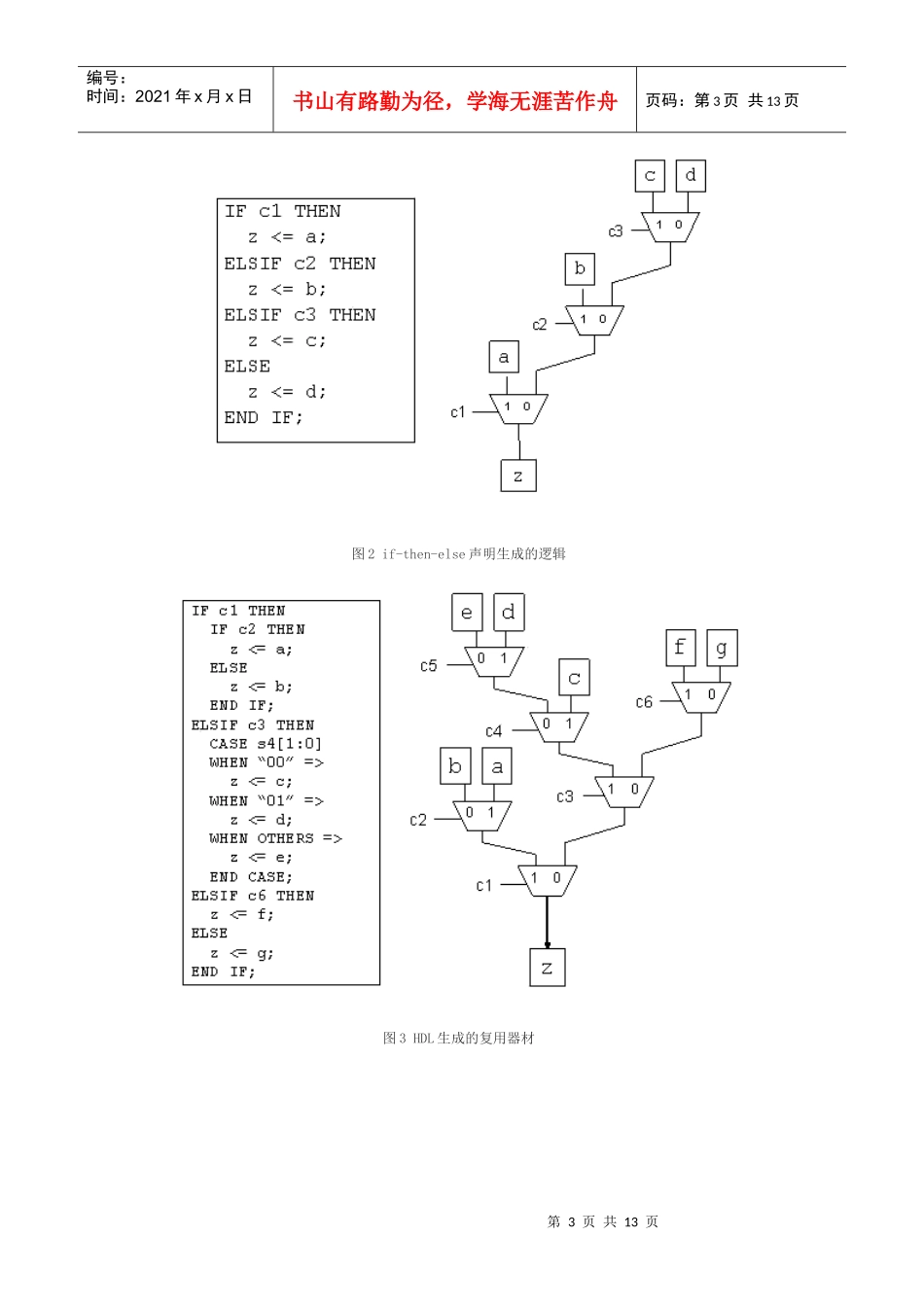

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页复用器重构降低FPGA成本摘要：本文介绍了一种新的复用器重构算法，能够降低FPGA实际设计20％的成本。该算法通过减少复用器所需查找表（LUT）的数量来实现。算法以效率更高的4:1复用器替代2:1复用器树。算法性能的关键在于寻找总线上出现的复用器数量。新的优化方法占用一定的逻辑，这些逻辑由总线进行分担，从而减少了总线上每个比特位所需的逻辑。（本站编者：该算法已经集成在QuartusII4.2软件中，使用QuartusIi进行综合HDL语言时会自动调用该算法进行综合，本文介绍该算法的详情，本文适合希望深入了解算法的用户阅读）关键词：FPGA；复用器；重构；重新编码；总线；逻辑优化；综合1.引言---复用器是数据通道常用的构建模块，被广泛应用在处理器[1]、处理器总线、网络交换，甚至是资源共享的DSP设计中。据估计，复用器一般要占用一个FPGA设计[2]25%以上的面积。因此，优化FPGA设计的关键在于怎样优化复用器。---本文介绍了一种新的复用器重构算法，该算法减小了复用器在基于4输入查找表（4-LUT）FPGA体系结构中所占用的面积。基准测试结果表明复用器平均减少了17%，在一些设计中，4-LUT整体减少20%。---2.1节阐述了复用器是如何由行为级VHDL[4]或Verilog[5]代码产生的，2.2和2.3节阐述复用器树和复用器总线在设计中是怎样生成的。2.4节说明这些结构怎样由4-LUT实现，阐述如何采用两个4-LUT有效实现一个4:1二进制复用器。---第3节介绍了一种叫做压缩的新技术，该技术附加一些控制逻辑，将多个2:1复用器重新组合为有效的4:1复用器，从而减少了为总线上每一个比特位实现复用器所需要的4-LUT数量，所附加的控制逻辑代价由整个总线来分担。优化复用器总线是复用器重构算法的核心。---4.1节阐述复用器重构算法如何构建设计中的复用器树总线。4.2节的重构方法用于执行4.3节中定义的均衡算法。均衡增加了由压缩生成的有效4:1复用器的数量。---第5节总结了在AlteraQuartusII集成综合中运行的整个算法。第6节列出了来自120个Altera真实用户设计实例的基准测试结果，测试表明面积减少超过20%，平均节省了4.2%。2.背景知识---2.1复用器在设计中是怎样实现的---行为级HDL设计中的任何条件代码通常会综合为复用器。本节阐述两个最常用的复用器生成代码实例。---图1是VHDL的case声明及其2:1复用器树的实现。采用Verilogcase声明的“parallelcase”指令[5]可产生相似的结果。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页图1---注意，并不是所有的case声明都能将可能的事件描述清楚，需要依靠“default”或者“others”条件来进一步说明。在这些情况下，可以继续将case声明表征为2:1复用器树，但是这种树结构可能达不到平衡。---图2显示了“if-then-else”声明是怎样产生一个2:1复用器链的。Verilog的“?:”和非平行cases可同样产生相似的结构。注意，复用器链确保如果第一个if条件为“真”，将选择“a”数据输入，而复用器其他部分将被忽略。---本文阐述的复用器重构算法应用于2:1复用器。综合工具由行为级代码开始通常会生成较大的复用器。较大的复用器总是被分解为2:1复用器树，如何实现这种分解已经超出本文讨论范围。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页图2if-then-else声明生成的逻辑图3HDL生成的复用器材第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页图4生成复用器总线---2.2复用器树---设计中复用器之间的馈入是常见的现象。例如，在一段HDL代码中，如下面的图3所示，if-then-else声明中含有case声明就会产生这种现象。---在复用器重构算法中，识别出较大的复用器树对于尽可能减少面积是非常重要的。---2.3复用器总线---VHDL信号或Verilog线宽通常会超过一个比特位。当采用if-then-else和case声明时，将会生成大量具有不同数据输入的相同复用器树，图4是一个实例。一组具有相同结构的复用器称为复用器树总线。---本文阐述的复用...
