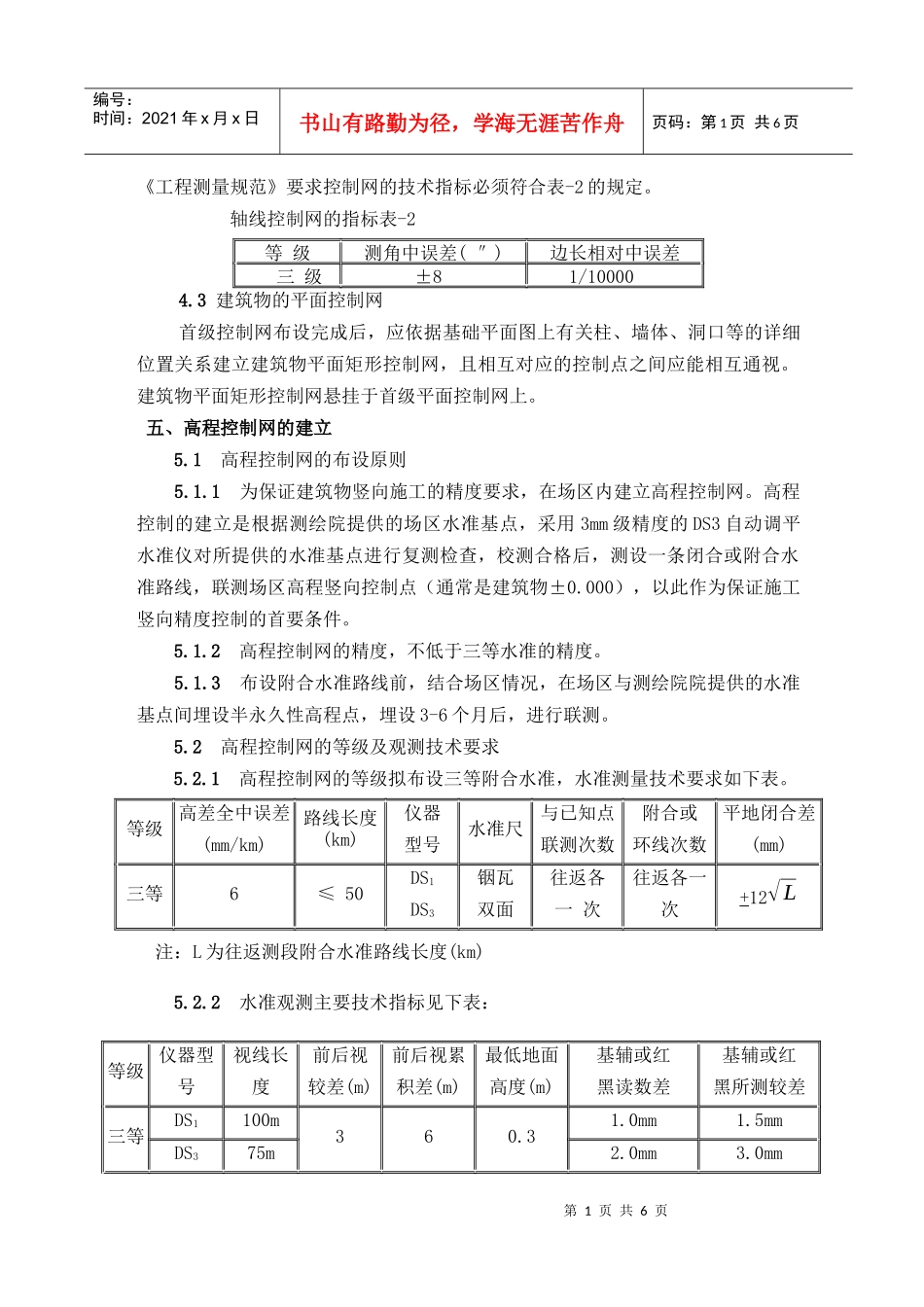

一、编制依据施工图纸工程测量规范（GB50026－2002）二、工程概况大连易得工程—涂装工程工程位于大连市长兴岛，厂房长155.85m、宽21.5m，轴线为1—14/A—L轴，厂房高9m。结构形式为钢结构。现在规划测绘院提供建筑坐标点,根据坐标点，引出定位轴线。三、测量准备坐标点的引入：根据坐标高程表，在土方开挖前，将水准点引入现场，并用红油漆标识；本工程四脚轴线桩点由规划测绘院给点，将每个轴线桩的控制桩引到场地外不碍事的地方，并做好保护，作为施工轴线的投测点。施工测量放线内容及责任划分序号工作内容负责单位使用仪器、工具1建筑定位坐标点测绘院GPS卫星定位2复核定位桩、标高公司技术部全站仪、水平仪3轴线投测项目部全站仪/经纬仪和钢尺4高程投测项目部水准仪5垂直度项目部电子经纬仪6结构尺寸线项目部钢尺7建筑物定位、高程复测监理公司全站仪/经纬仪、水平仪四、场区平面控制网的建立4.1场区平面控制网布设原则4.1.1平面控制应遵循先整体、后局部，高精度控制低精度的原则；4.1.2布设平面控制网形首先根据设计总平面图，现场施工平面布置图；4.1.3选点应选在通视条件良好、安全、易保护的地方；4.1.4桩位必须用混凝土保护，用钢管进行围护，并用红油漆作好测量标记；4.2场区平面控制网的布设及复测利用全站仪或经纬仪，采用平行线法及极坐标或直角坐标定位放样的方法测设出建筑物主轴线，经角度、距离校测符合点位限差要求后，依据平面控制网布设原则，布设场区平面控制网，作为场区首级控制。轴线控制网的精度等级根据第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《工程测量规范》要求控制网的技术指标必须符合表-2的规定。轴线控制网的指标表-2等级测角中误差(″)边长相对中误差三级±81/100004.3建筑物的平面控制网首级控制网布设完成后，应依据基础平面图上有关柱、墙体、洞口等的详细位置关系建立建筑物平面矩形控制网，且相互对应的控制点之间应能相互通视。建筑物平面矩形控制网悬挂于首级平面控制网上。五、高程控制网的建立5.1高程控制网的布设原则5.1.1为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据测绘院提供的场区水准基点，采用3mm级精度的DS3自动调平水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区高程竖向控制点（通常是建筑物±0.000），以此作为保证施工竖向精度控制的首要条件。5.1.2高程控制网的精度，不低于三等水准的精度。5.1.3布设附合水准路线前，结合场区情况，在场区与测绘院院提供的水准基点间埋设半永久性高程点，埋设3-6个月后，进行联测。5.2高程控制网的等级及观测技术要求5.2.1高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。等级高差全中误差(mm/km)路线长度(km)仪器型号水准尺与已知点联测次数附合或环线次数平地闭合差(mm)三等6≤50DS1DS3铟瓦双面往返各一次往返各一次+12√L注：L为往返测段附合水准路线长度(km)5.2.2水准观测主要技术指标见下表：等级仪器型号视线长度前后视较差(m)前后视累积差(m)最低地面高度(m)基辅或红黑读数差基辅或红黑所测较差三等DS1100m360.31.0mm1.5mmDS375m2.0mm3.0mm第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页5.2.3水准测量的内业计算应符合下列规定：5.2.3.1水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MW=√1N[WW/L]式中MW----高差全中误差(mm)：W------闭合差(mm)：L------相应线路长度：N-------附合或闭合路线环的个数。5.2.3.2内业计算最后成果的取值：二等水准精确至0.1mm，三、四、五等精确至1mm。六、0.000以下施工测量6.1轴线控制桩的校测6.1.1在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防基础施工桩位位移，而影响到正常施工及工程施测的精度要求。6.2轴线投测方法6.2.10.000以下的基础施工，采用经纬仪方向线交会法来传递轴线、引测投点误差不超过3mm，轴线间误差不超过2mm。6.2.2基础柱测量：依据场区平面轴线控制桩和基础开挖平...
