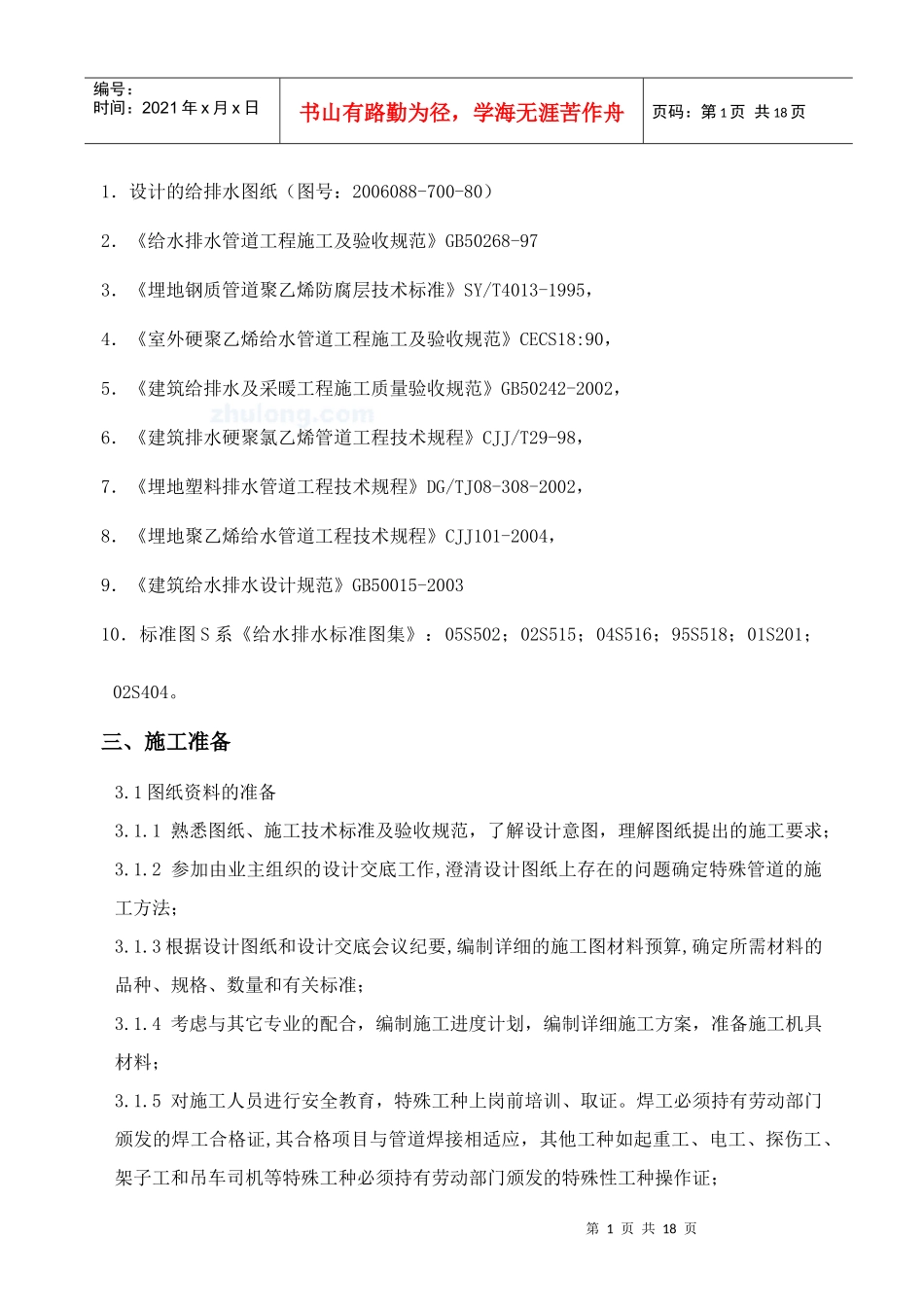

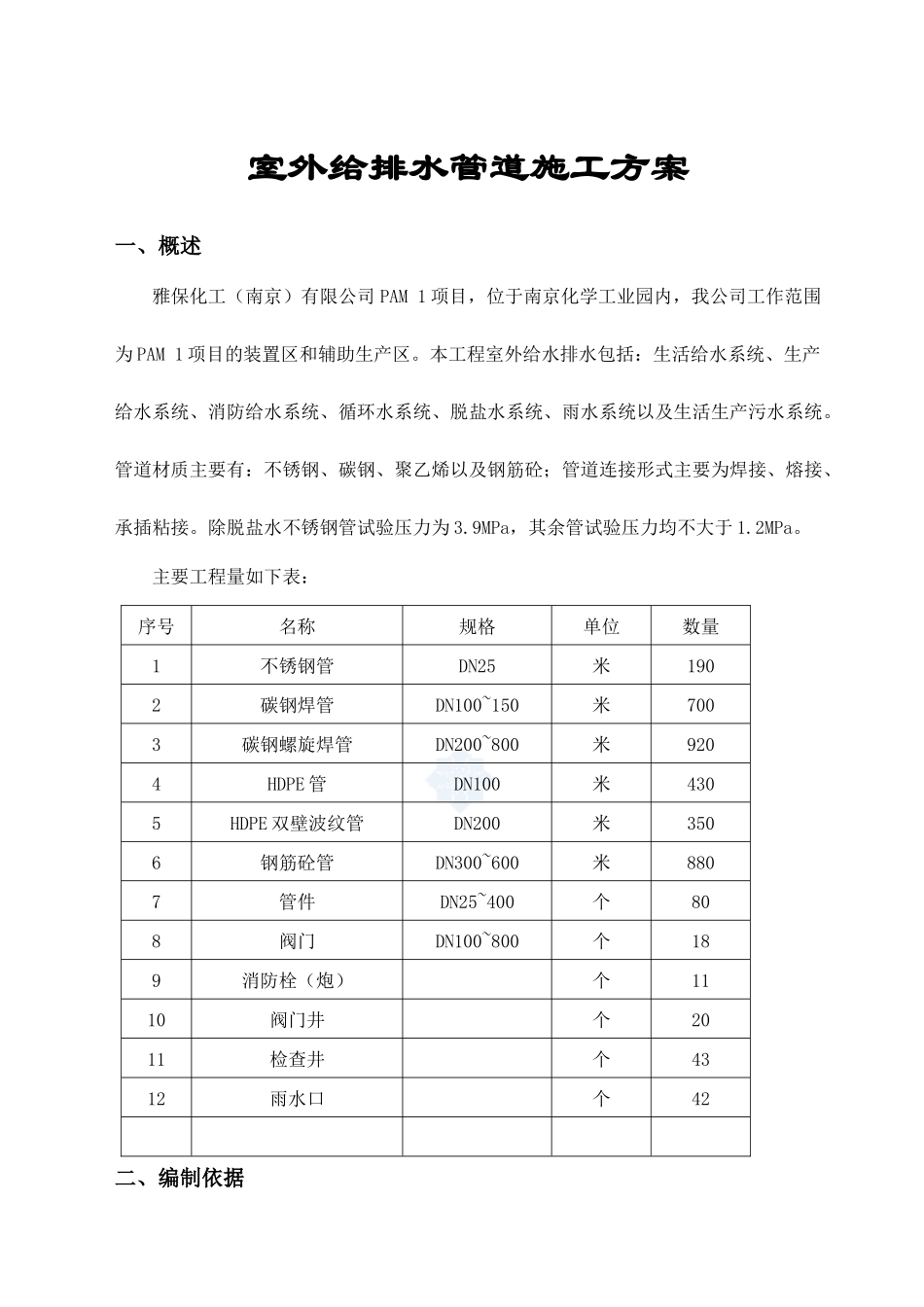

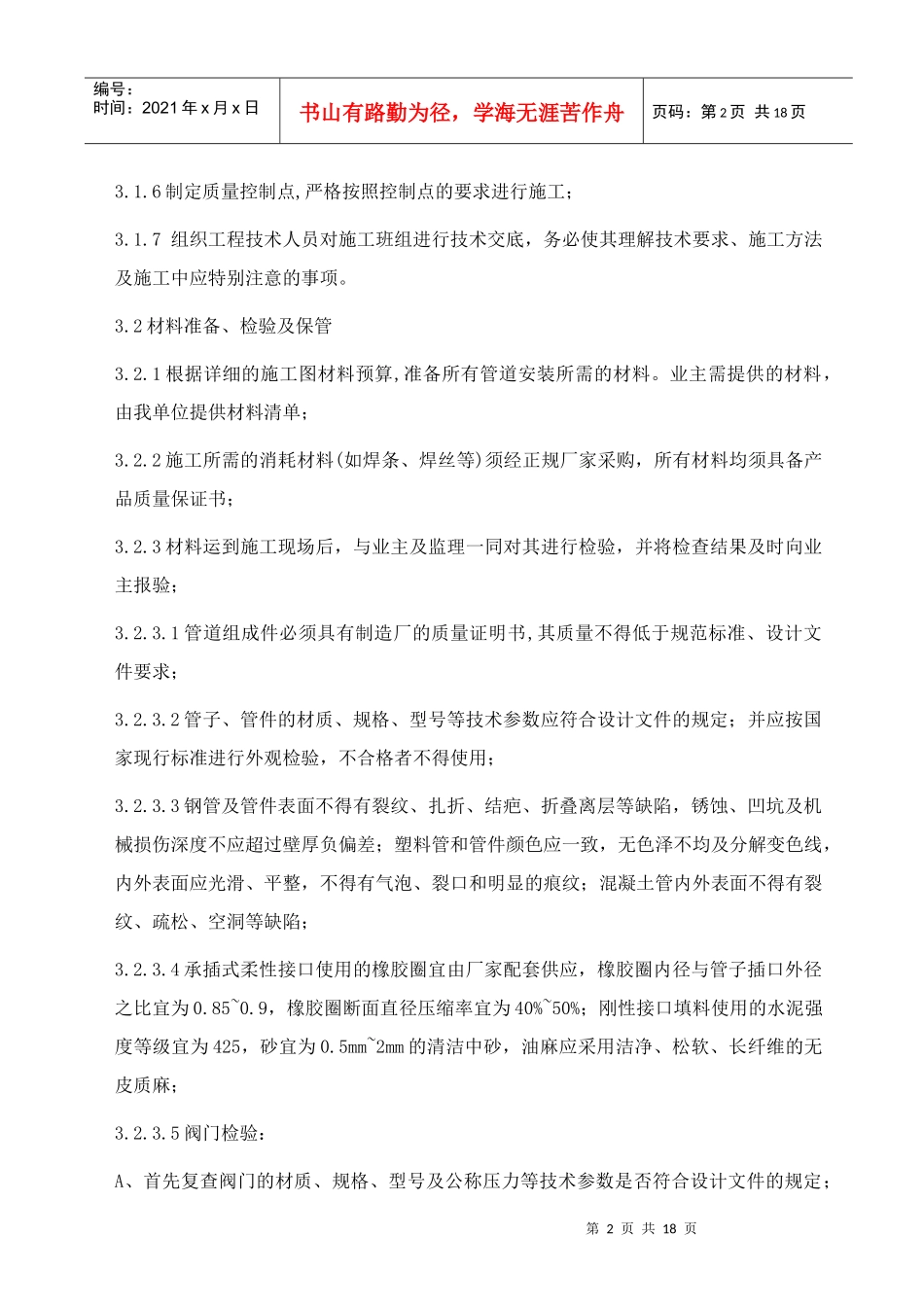

室外给排水管道施工方案一、概述雅保化工（南京）有限公司PAM1项目，位于南京化学工业园内，我公司工作范围为PAM1项目的装置区和辅助生产区。本工程室外给水排水包括：生活给水系统、生产给水系统、消防给水系统、循环水系统、脱盐水系统、雨水系统以及生活生产污水系统。管道材质主要有：不锈钢、碳钢、聚乙烯以及钢筋砼；管道连接形式主要为焊接、熔接、承插粘接。除脱盐水不锈钢管试验压力为3.9MPa，其余管试验压力均不大于1.2MPa。主要工程量如下表：序号名称规格单位数量1不锈钢管DN25米1902碳钢焊管DN100~150米7003碳钢螺旋焊管DN200~800米9204HDPE管DN100米4305HDPE双壁波纹管DN200米3506钢筋砼管DN300~600米8807管件DN25~400个808阀门DN100~800个189消防栓（炮）个1110阀门井个2011检查井个4312雨水口个42二、编制依据第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页1．设计的给排水图纸（图号：2006088-700-80）2．《给水排水管道工程施工及验收规范》GB50268-973．《埋地钢质管道聚乙烯防腐层技术标准》SY/T4013-1995，4．《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90，5．《建筑给排水及采暖工程施工质量验收规范》GB50242-2002，6．《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98，7．《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002，8．《埋地聚乙烯给水管道工程技术规程》CJJ101-2004，9．《建筑给水排水设计规范》GB50015-200310．标准图S系《给水排水标准图集》：05S502；02S515；04S516；95S518；01S201；02S404。三、施工准备3.1图纸资料的准备3.1.1熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；3.1.2参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；3.1.3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；3.1.4考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；3.1.5对施工人员进行安全教育，特殊工种上岗前培训、取证。焊工必须持有劳动部门颁发的焊工合格证,其合格项目与管道焊接相适应，其他工种如起重工、电工、探伤工、架子工和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页3.1.6制定质量控制点,严格按照控制点的要求进行施工；3.1.7组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。3.2材料准备、检验及保管3.2.1根据详细的施工图材料预算,准备所有管道安装所需的材料。业主需提供的材料，由我单位提供材料清单；3.2.2施工所需的消耗材料(如焊条、焊丝等)须经正规厂家采购，所有材料均须具备产品质量保证书；3.2.3材料运到施工现场后，与业主及监理一同对其进行检验，并将检查结果及时向业主报验；3.2.3.1管道组成件必须具有制造厂的质量证明书,其质量不得低于规范标准、设计文件要求；3.2.3.2管子、管件的材质、规格、型号等技术参数应符合设计文件的规定；并应按国家现行标准进行外观检验，不合格者不得使用；3.2.3.3钢管及管件表面不得有裂纹、扎折、结疤、折叠离层等缺陷，锈蚀、凹坑及机械损伤深度不应超过壁厚负偏差；塑料管和管件颜色应一致，无色泽不均及分解变色线，内外表面应光滑、平整，不得有气泡、裂口和明显的痕纹；混凝土管内外表面不得有裂纹、疏松、空洞等缺陷；3.2.3.4承插式柔性接口使用的橡胶圈宜由厂家配套供应，橡胶圈内径与管子插口外径之比宜为0.85~0.9，橡胶圈断面直径压缩率宜为40%~50%；刚性接口填料使用的水泥强度等级宜为425，砂宜为0.5mm~2mm的清洁中砂，油麻应采用洁净、松软、长纤维的无皮质麻；3.2.3.5阀门检验：A、首先复查阀门的材质、规格、型号及公称压力等技术参数是否符合设计文件的规定；第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页并对阀门外表面进行检查，其外表面不得有裂纹...
