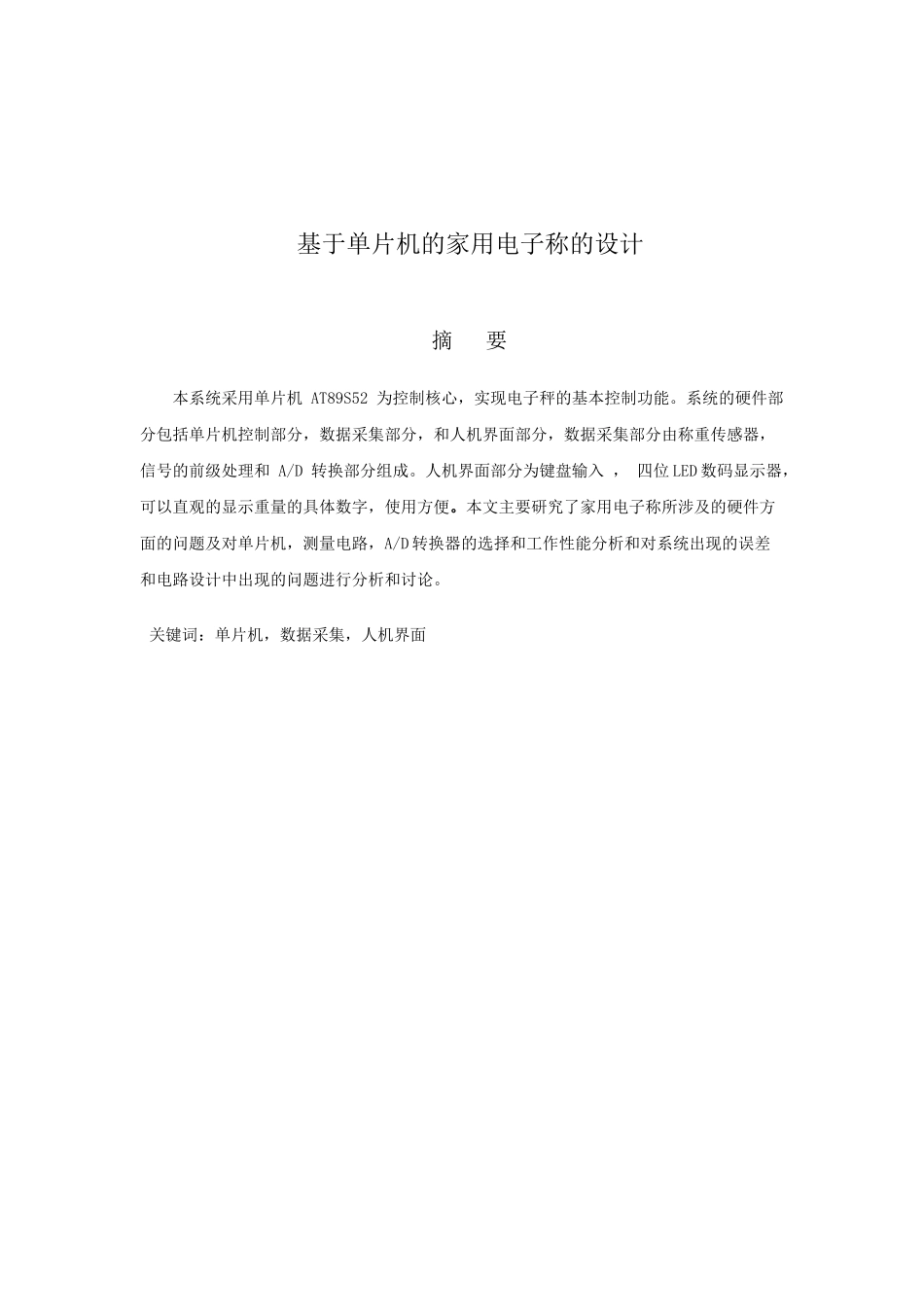

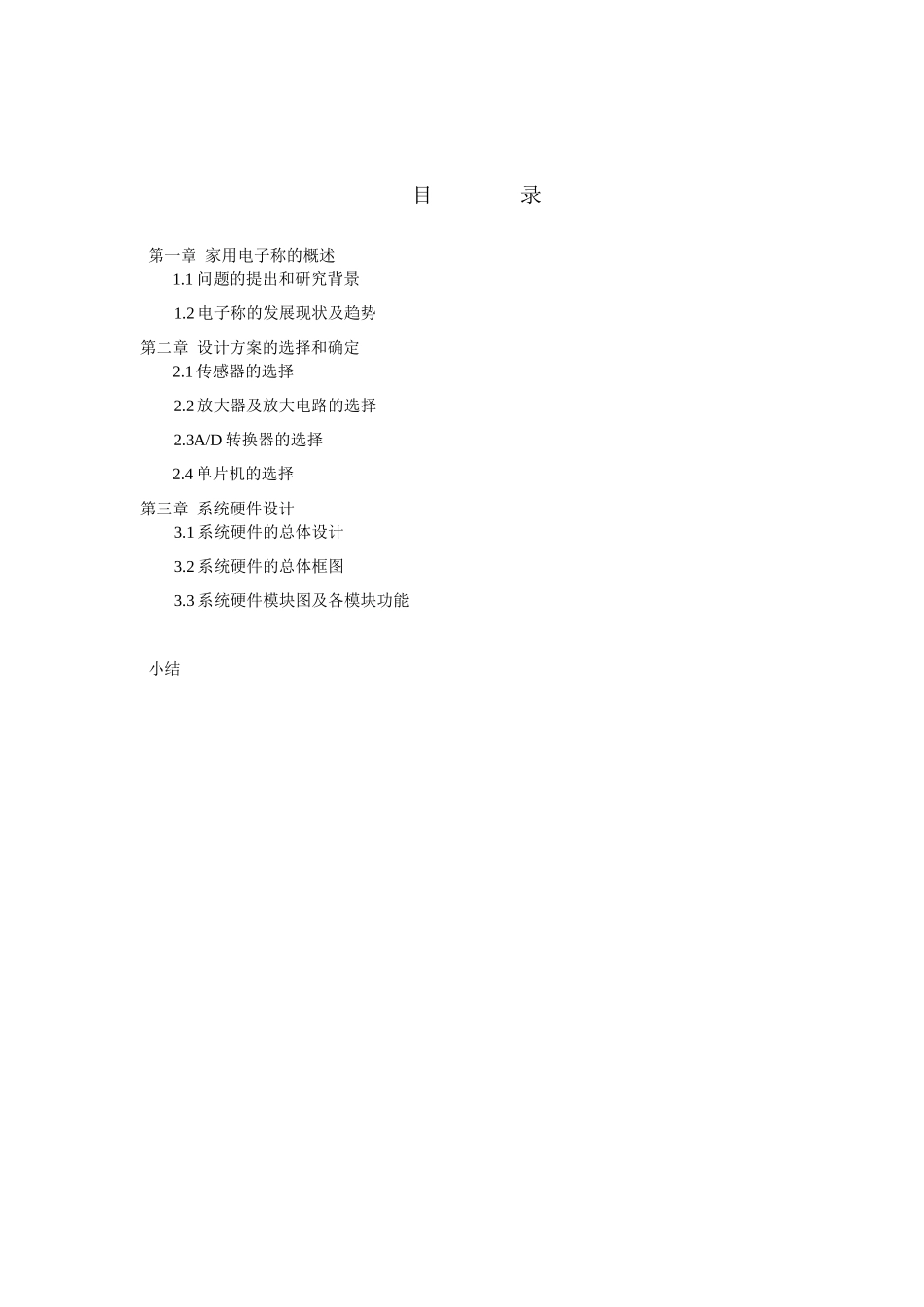

基于单片机的家用电子称的设计摘要本系统采用单片机AT89S52为控制核心，实现电子秤的基本控制功能。系统的硬件部分包括单片机控制部分，数据采集部分，和人机界面部分，数据采集部分由称重传感器，信号的前级处理和A/D转换部分组成。人机界面部分为键盘输入，四位LED数码显示器，可以直观的显示重量的具体数字，使用方便。本文主要研究了家用电子称所涉及的硬件方面的问题及对单片机，测量电路，A/D转换器的选择和工作性能分析和对系统出现的误差和电路设计中出现的问题进行分析和讨论。关键词：单片机，数据采集，人机界面目录第一章家用电子称的概述1.1问题的提出和研究背景1.2电子称的发展现状及趋势第二章设计方案的选择和确定2.1传感器的选择2.2放大器及放大电路的选择2.3A/D转换器的选择2.4单片机的选择第三章系统硬件设计3.1系统硬件的总体设计3.2系统硬件的总体框图3.3系统硬件模块图及各模块功能小结第一章家用电子称的概述1.1问题的提出和研究背景科技的发展推动着社会的进步，日新月异的科技产品让人类的生活变的越来越舒适越来越便捷，测控系统在当今社会起着非常重要的作用，，随着生活水平的提高，商品的种类和样式越来越来多，我们出门买东西无论是在超市还是在市场都经常会用到电子称，电子称在我们的日常生活中已经成为必不可少的工具，家用电子秤具有称重精确度高，简单实用，成本低，制作简单，测量准确，分辨率高，不易损坏和价格便宜等优点受到人们的喜爱，是家庭购物使用的首选，为了能更深入了解电子称的结构和工作原理，我把研究基于单片机的家用电子称做为我的课程设计的题目，该电子称的主要功能有通过LED数码管可以显示重量的具体数值，通过按键可以实现电子称的开关，1.2电子称的发展现状和趋势一、电子称的发展现状50年代中期电子技术的渗入推动了衡器制造业的发展。60年代初期出现机电结合式电子衡器以来，经过40多年的不断改进与完善，我国电子衡器从最初的机电结合型发展到现在的全电子型和数字智能型。我国电子衡器的技术装备和检测试验手段基本达到国际90年代中期的水平。电子衡器制造技术及应用得到了新发展。电子称重技术从静态称重向动态称重发展：计量方法从模拟测量向数字测量发展；测量特点从单参数测量向多参数测量发展，特别是对快速称重和动态称重的研究与应用。但就总体而言，我国电子衡器产品的数量和质量与工业发达国家相比还有较大差距，其主要差距是技术与工艺不够先进、工艺装备与测试仪表老化、开发能力不足、产品的品种规格较少、功能不全、稳定性和可靠性较差等。二、发展趋势通过分析今年来电子衡器业的发展和市场需求，电子称已趋向于小型化、模块化、集成化、智能化；其技术性能趋向是速率高、准确度高、稳定性高、可靠性高；其功能趋向是称重计量的控制信息和非控制信息并重的“智能化”功能；其应用性能趋向于综合性和组合性。第二章设计方案的选择和确定2.1传感器的选择在我们日常生活中对力的测量体现在称重仪器上，主要有电子称，汽车衡等，因此称重系统中使用的测力传感器通常是指称重传感器，称重传感器有拉伸式和压缩式两种，最常用的是应变式称重传感器和压阻式称重传感器，称重传感器是电子称重系统的心脏，它的性能在很大程度上决定了电子称重系统的准确度和稳定性，在设计电子称重系统时，称重传感器的选择极其重要，本课程设计选择的是压阻式称重传感器，压阻式称重传感器属于电阻应变式传感器，电阻应变式传感器是传感器中应用最多的一种，广泛应用于电子秤以及各种新型结构的测量装置，它是将被测量的力，通过它产生的金属弹性变形转换成电阻变化的元件，悬臂梁式称重传感器式利用电阻应变原理构成的一种高精度载荷传感器它由四片电阻应变计贴于剪切悬臂梁式弹性体的中性面上，组成一全桥平衡电路，当传感器受到外力作用时，弹性体产生变形，电阻应变计阻值发生变化，使条路失去平衡，在外界共条电源作用下，电桥输出以不平衡直流电压信号，该信号的大小于传感器所受外力大小成正比，据此，可测定外载荷的大小，CZL-YB-3系列称重传感器有体积小，结构先进，价格低廉等特点，广泛用于家用手提电子称，小型电...
