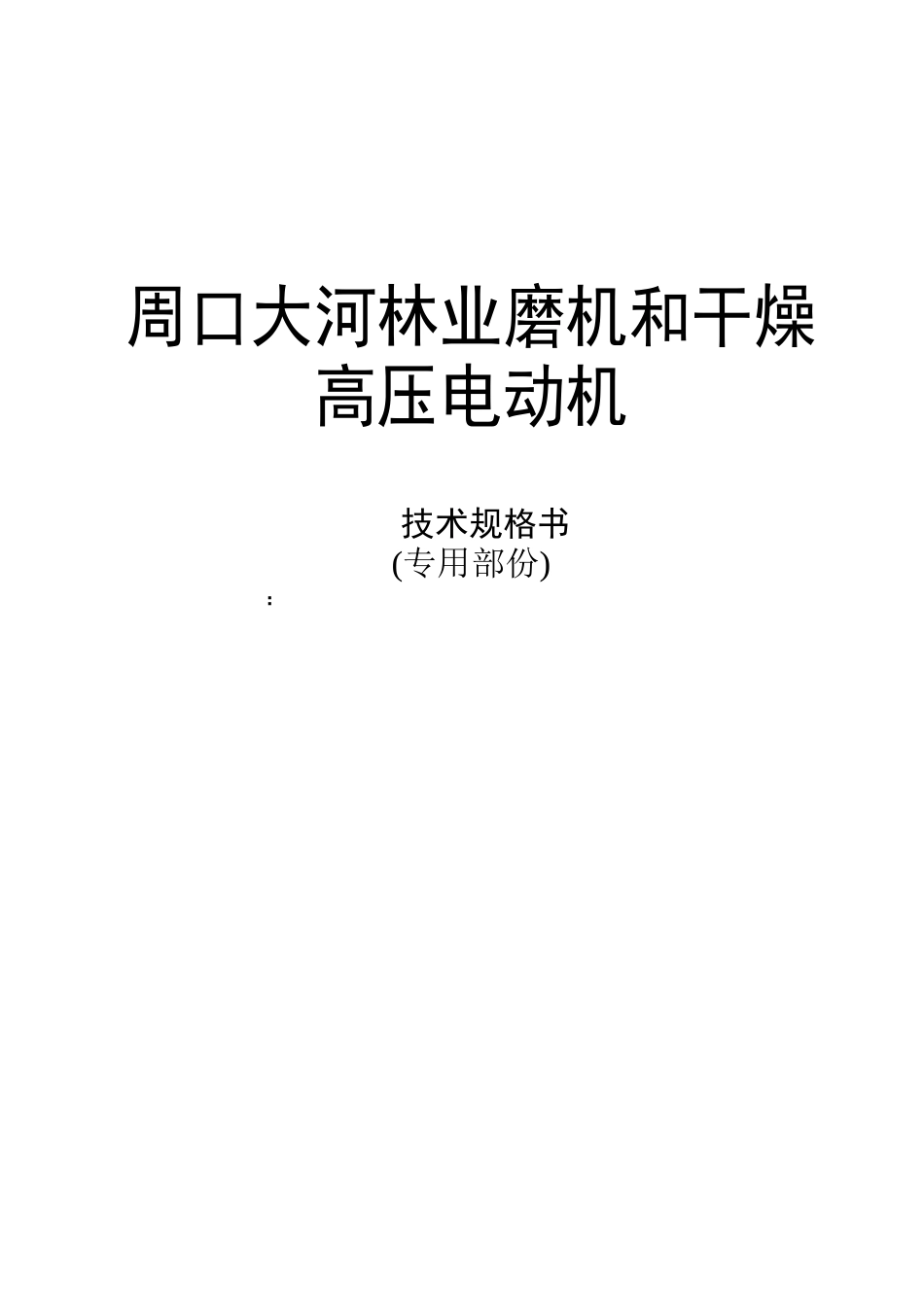

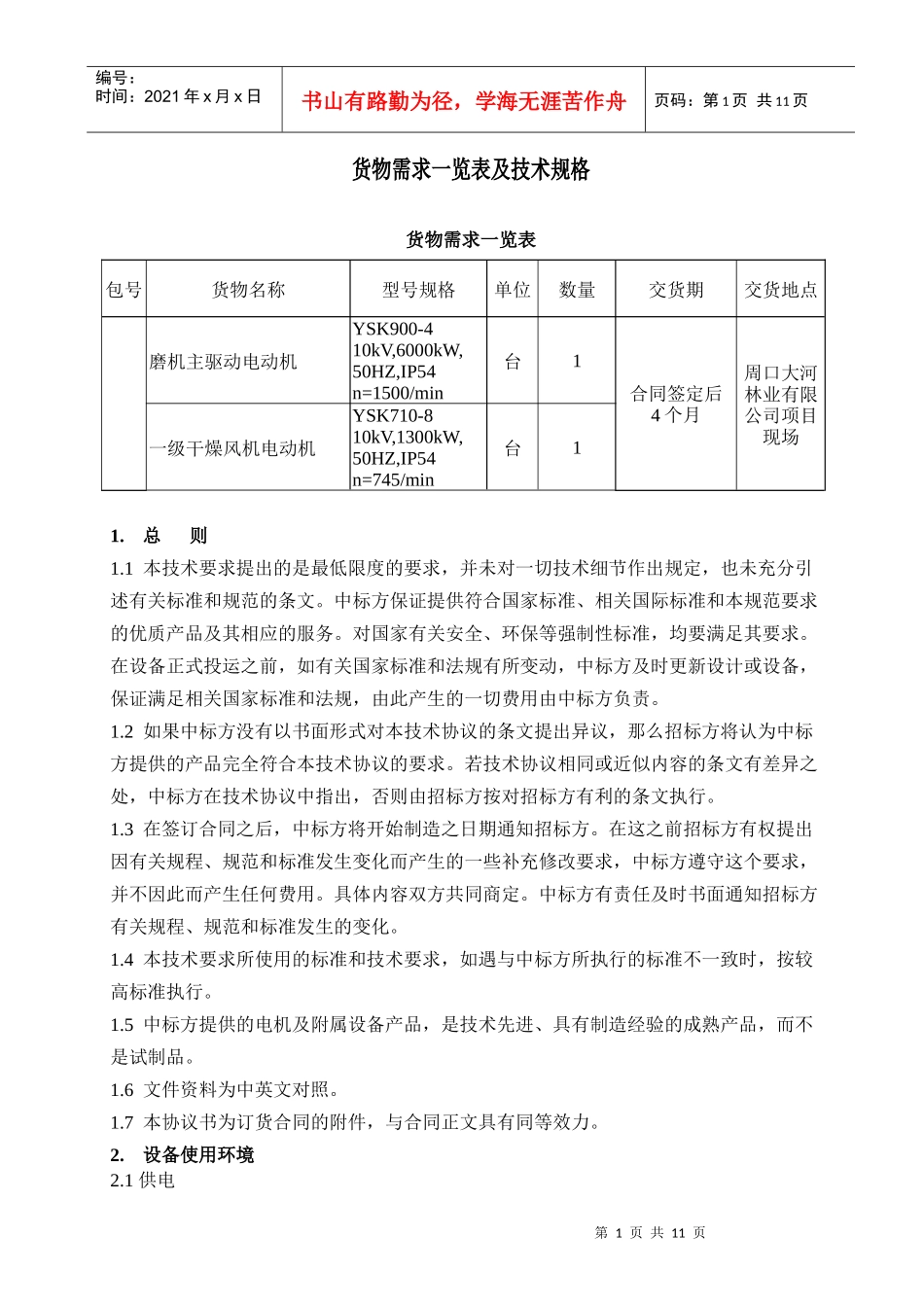

周口大河林业磨机和干燥高压电动机技术规格书(专用部份)：第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页货物需求一览表及技术规格货物需求一览表包号货物名称型号规格单位数量交货期交货地点磨机主驱动电动机YSK900-410kV,6000kW,50HZ,IP54n=1500/min台1合同签定后4个月周口大河林业有限公司项目现场一级干燥风机电动机YSK710-810kV,1300kW,50HZ,IP54n=745/min台11.总则1.1本技术要求提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。中标方保证提供符合国家标准、相关国际标准和本规范要求的优质产品及其相应的服务。对国家有关安全、环保等强制性标准，均要满足其要求。在设备正式投运之前，如有关国家标准和法规有所变动，中标方及时更新设计或设备，保证满足相关国家标准和法规，由此产生的一切费用由中标方负责。1.2如果中标方没有以书面形式对本技术协议的条文提出异议，那么招标方将认为中标方提供的产品完全符合本技术协议的要求。若技术协议相同或近似内容的条文有差异之处，中标方在技术协议中指出，否则由招标方按对招标方有利的条文执行。1.3在签订合同之后，中标方将开始制造之日期通知招标方。在这之前招标方有权提出因有关规程、规范和标准发生变化而产生的一些补充修改要求，中标方遵守这个要求，并不因此而产生任何费用。具体内容双方共同商定。中标方有责任及时书面通知招标方有关规程、规范和标准发生的变化。1.4本技术要求所使用的标准和技术要求，如遇与中标方所执行的标准不一致时，按较高标准执行。1.5中标方提供的电机及附属设备产品，是技术先进、具有制造经验的成熟产品，而不是试制品。1.6文件资料为中英文对照。1.7本协议书为订货合同的附件，与合同正文具有同等效力。2.设备使用环境2.1供电第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2.1.1频率50Hz±1%2.1.2三相380V±10%2.1.3单相220V±10%2.1.4高压10KV±10%2.2供水2.2.1水质符合人造板工业用水标准2.2.2压力：0.3Mpa2.2.3最高清水温度：33度2.3设备工作环境2.3.1海拔≤500m2.3.2最高气温40℃2.3.3最低气温-8℃2.3.420-40℃℃平均相对湿度:38-48%2.4电机工作制度:连续工作制S12.5磨机技术参数磨片尺寸：54"/1,372mm磨机旋转时装配重量：2860kg磨机旋转时装配WK2:412kgm2磨机传动轴扭转刚度：7780000Nm/rad磨机旋转方向（面对磨机没有驱动的一侧）：CCW（逆时针）磨机速度：15001/min最大允许启动转矩（磨机传动轴）：116000Nm电机传动轴轴向窜动要求：+/-3mm磨机工作速度下空载运行功率：90kW起步转矩（磨机传动轴，磨机空载情况下）：1200Nm起步转矩（磨机传动轴，重载启动）：9100Nm转动惯量698kg㎡2.6风机技术参数风机型号：BF1,43/212-5RBH设备型号：1级干燥风机从关闭风门开始从风门完全打开开始工作密度ρ1,200kg/m30,730kg/m3运行速度n745RPM745RPM实际负载下的轴输出功率P544kw945kw风机负载转矩MI6973Nm12120Nm转动惯量J=WR22997kg㎡2997kg㎡启动转矩945Nm第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页启动转矩和速度有关，不考虑加速3.技术要求3.1★电机参数要求：名称型号数量功率KW电压V转速rpm防护等级磨机主驱动电动机YSK900-416000100001500IP54主要特性极数4起动转矩(空载)1200Nm起动转矩(重载)9100Nm工作速度下空载运行功率90kW绝缘等级F冷却方式IC81W安装方试IMB3旋转方向从轴伸端正视逆时针旋转第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页3.2技术要求1)★电动机要在±10%的电压变化或者是±5%的频率变化下稳定运行，但是不包括电压和频率总的变化幅度超过±10%的情况。供应商将按照高压电机的技术要求,进行设计、制造及性能测试检验；2)★每台电动机的设计与构造，与它所驱动的设备的运行条件和维护要求一致，需适合在MDF工厂环境下操作，工厂有可能产生化学物和污染物泄露。电动机的功率以及起动特性应满足风机或磨机的整个...
