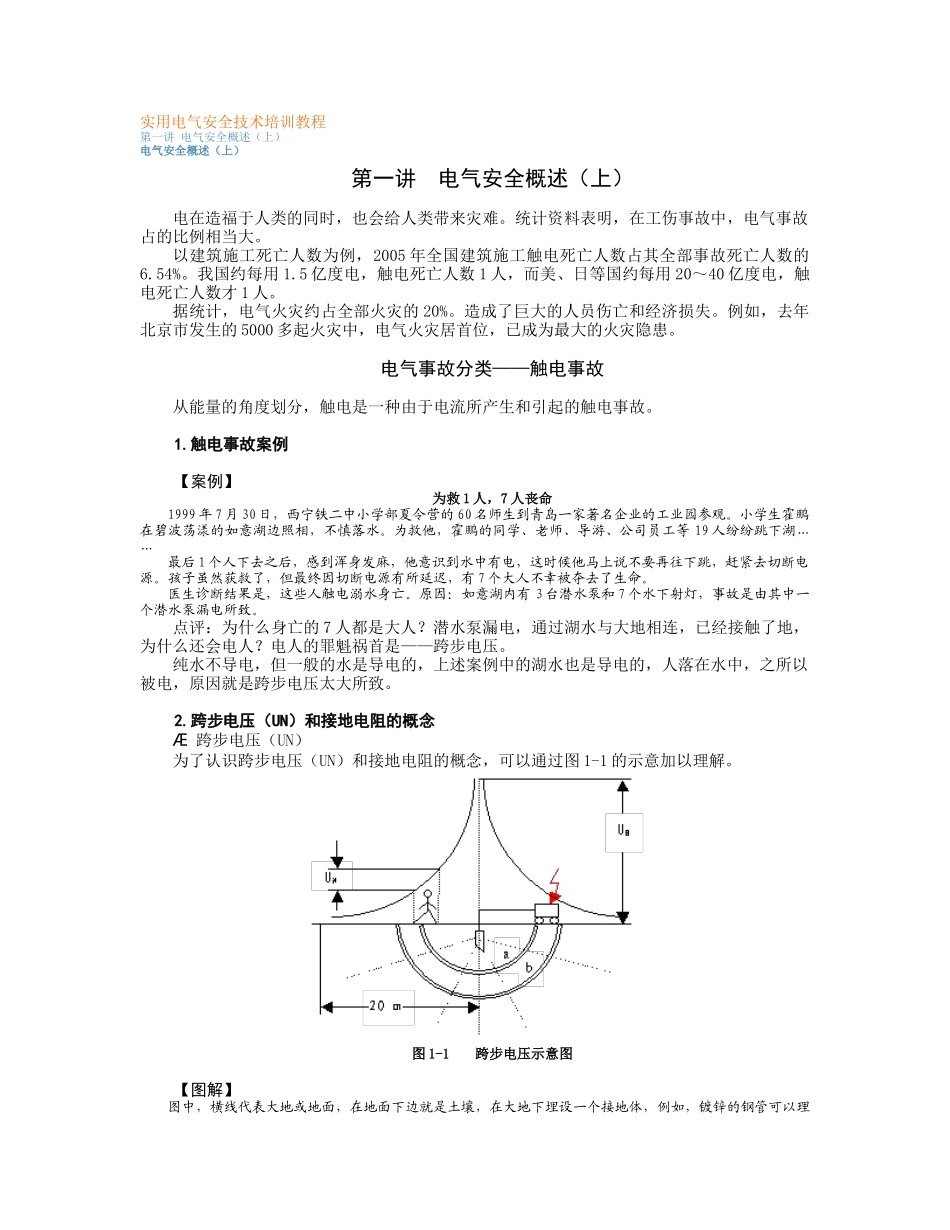

实用电气安全技术培训教程第一讲电气安全概述（上）电气安全概述（上）第一讲电气安全概述（上）电在造福于人类的同时，也会给人类带来灾难。统计资料表明，在工伤事故中，电气事故占的比例相当大。以建筑施工死亡人数为例，2005年全国建筑施工触电死亡人数占其全部事故死亡人数的6.54%。我国约每用1.5亿度电，触电死亡人数1人，而美、日等国约每用20～40亿度电，触电死亡人数才1人。据统计，电气火灾约占全部火灾的20%。造成了巨大的人员伤亡和经济损失。例如，去年北京市发生的5000多起火灾中，电气火灾居首位，已成为最大的火灾隐患。电气事故分类——触电事故从能量的角度划分，触电是一种由于电流所产生和引起的触电事故。1.触电事故案例【案例】为救1人，7人丧命1999年7月30日，西宁铁二中小学部夏令营的60名师生到青岛一家著名企业的工业园参观。小学生霍鹏在碧波荡漾的如意湖边照相，不慎落水。为救他，霍鹏的同学、老师、导游、公司员工等19人纷纷跳下湖……最后1个人下去之后，感到浑身发麻，他意识到水中有电，这时候他马上说不要再往下跳，赶紧去切断电源。孩子虽然获救了，但最终因切断电源有所延迟，有7个大人不幸被夺去了生命。医生诊断结果是，这些人触电溺水身亡。原因：如意湖内有3台潜水泵和7个水下射灯，事故是由其中一个潜水泵漏电所致。点评：为什么身亡的7人都是大人？潜水泵漏电，通过湖水与大地相连，已经接触了地，为什么还会电人？电人的罪魁祸首是——跨步电压。纯水不导电，但一般的水是导电的，上述案例中的湖水也是导电的，人落在水中，之所以被电，原因就是跨步电压太大所致。2.跨步电压（UN）和接地电阻的概念Æ跨步电压（UN）为了认识跨步电压（UN）和接地电阻的概念，可以通过图1-1的示意加以理解。图1-1跨步电压示意图【图解】图中，横线代表大地或地面，在地面下边就是土壤，在大地下埋设一个接地体，例如，镀锌的钢管可以理解为一个导体，在接地体上引一条线接到电气设备上，如果电气设备不慎发生了漏电，电流就通过设备沿着接地线进入接地体，由于电流是连续的，进入接地体的电流就从接地体开始向四周土壤进行流散。电流从接地级流进土壤，土壤对电流有阻碍，假设在土壤中有两个半球壳，一个是小一些的a球壳，另外一个是大一点的b球壳，而且a球壳的厚度和b球壳的厚度一致，电流先穿过了a球壳，然后再穿过b球壳向四处流散，在穿过a球壳的时候，遇到的阻碍即导体的电阻，与电流流过导体的长度成正比，与电流流过时的截面成反比，与电阻系数成正比。因为两个半球壳的面积是b球壳大，所以b球壳的电阻就小，随着距离的拉开，逐渐减小，结合欧姆定律可知，在地面的电压分布会出现不等位的区域，而如果一个人站在地面，他一只脚对应的电位高，另一只脚对应的电位低，两者之间就会出现电位差。电位差就是电压，这个电压称作跨步电压，人的跨步，有大有小，一般以0.8米为一个跨步，这个跨步大到一定程度，就会对人体造成危害。Æ接地电阻接地电阻分布在接地体的周围，由于大地是很好的导体，大地一般是指比较大的半球壳，也就是离开接地体比较远的地方，大概是20米以外。可见，从漏电点到20米外的大地，电压是逐渐降低的。【案例】“浑身发麻”的原因2006年，在某学校的校门口，两个学生在工地旁边走过，正好是雨天，结果其中一个学生突然感到浑身发麻，他说了一句“我浑身发麻”，然后一头栽倒，不治身亡。导致这个悲剧的原因是由于工地附近的电源线破损漏电，在周围形成了跨步电压。由于接地电阻的存在，使得跨步电压产生，如果把地平面下面的土壤换成水，水下就会呈现一个不等位的空间，人进入这个空间后，就会受到这个空间的电位差作用。由于，小孩的身材很矮，成人身材明显较高，在水中所承受的类似跨步电压的电位就更大，这就可以解释“为救1人，7人丧命”的案例中为什么不幸遇难的是7个大人。电气事故分类——电气火灾爆炸电气火灾爆炸是指由电气原因引燃的，或者由电火花和电弧所引发的火灾爆炸。【案例】日本原油储罐火灾2006年1月17日，日本爱媛县今治市的太阳石油公司四国事业所的10万立方米原油储罐发生火灾，造成5人死亡，2人受伤。在...
