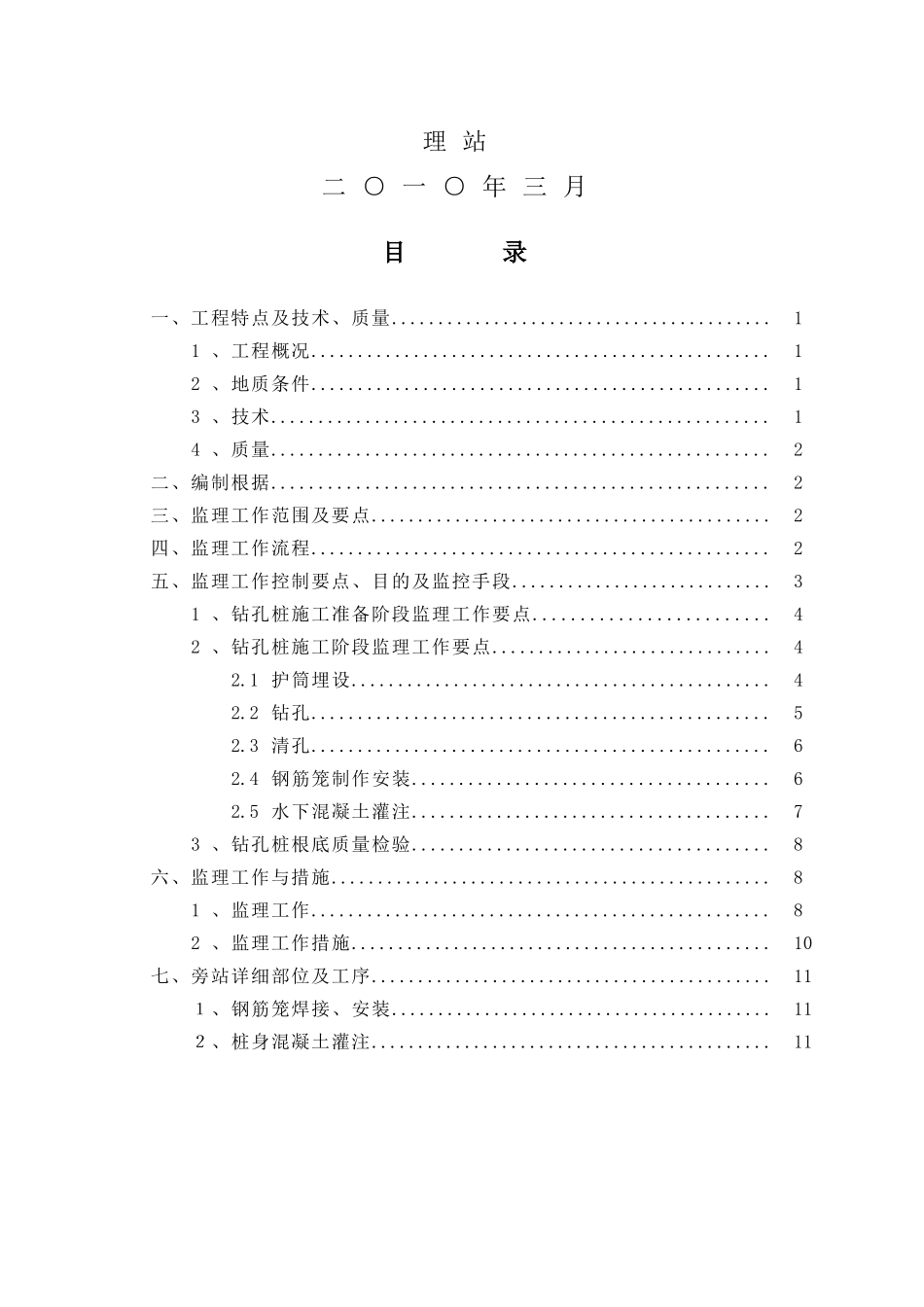

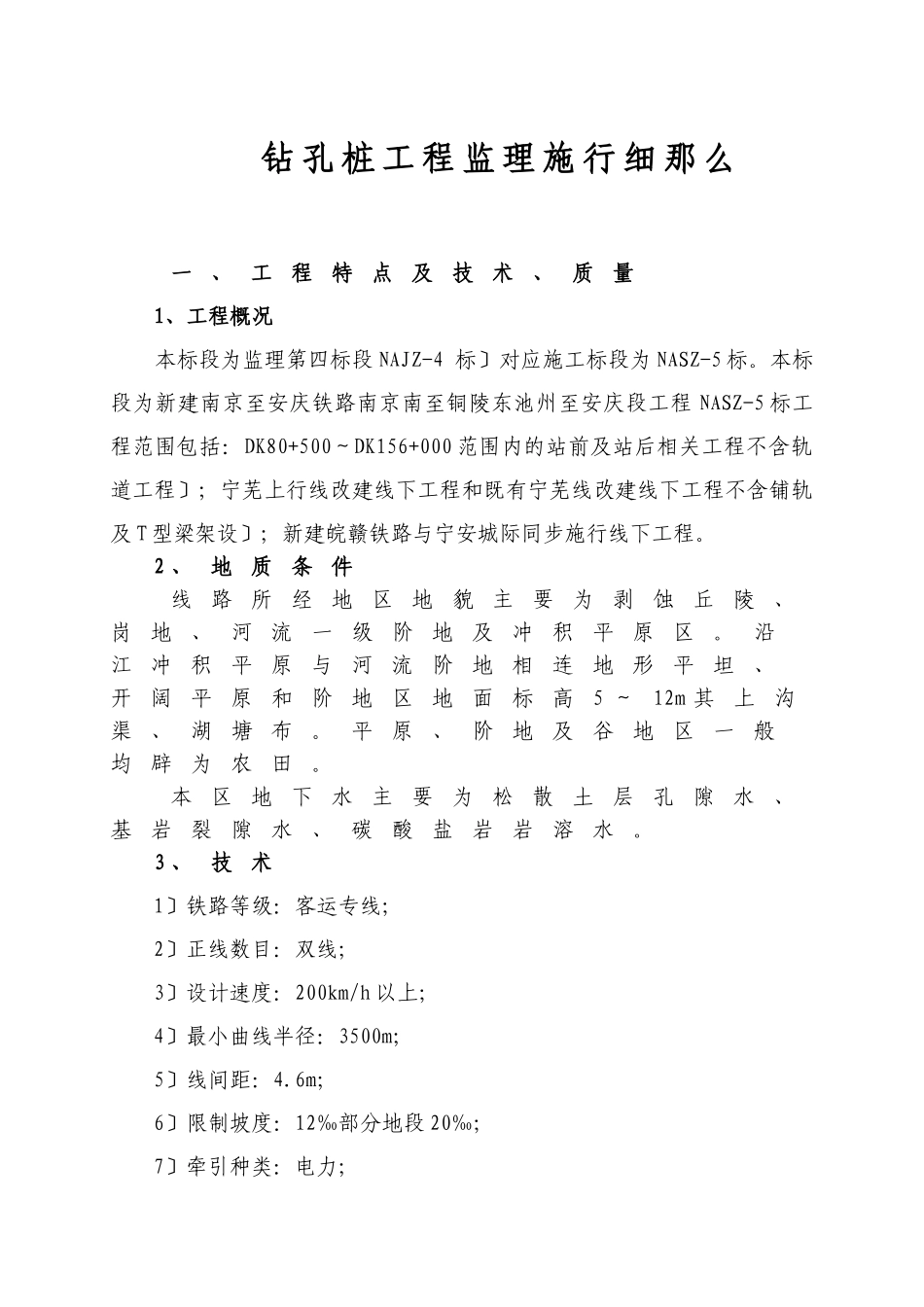

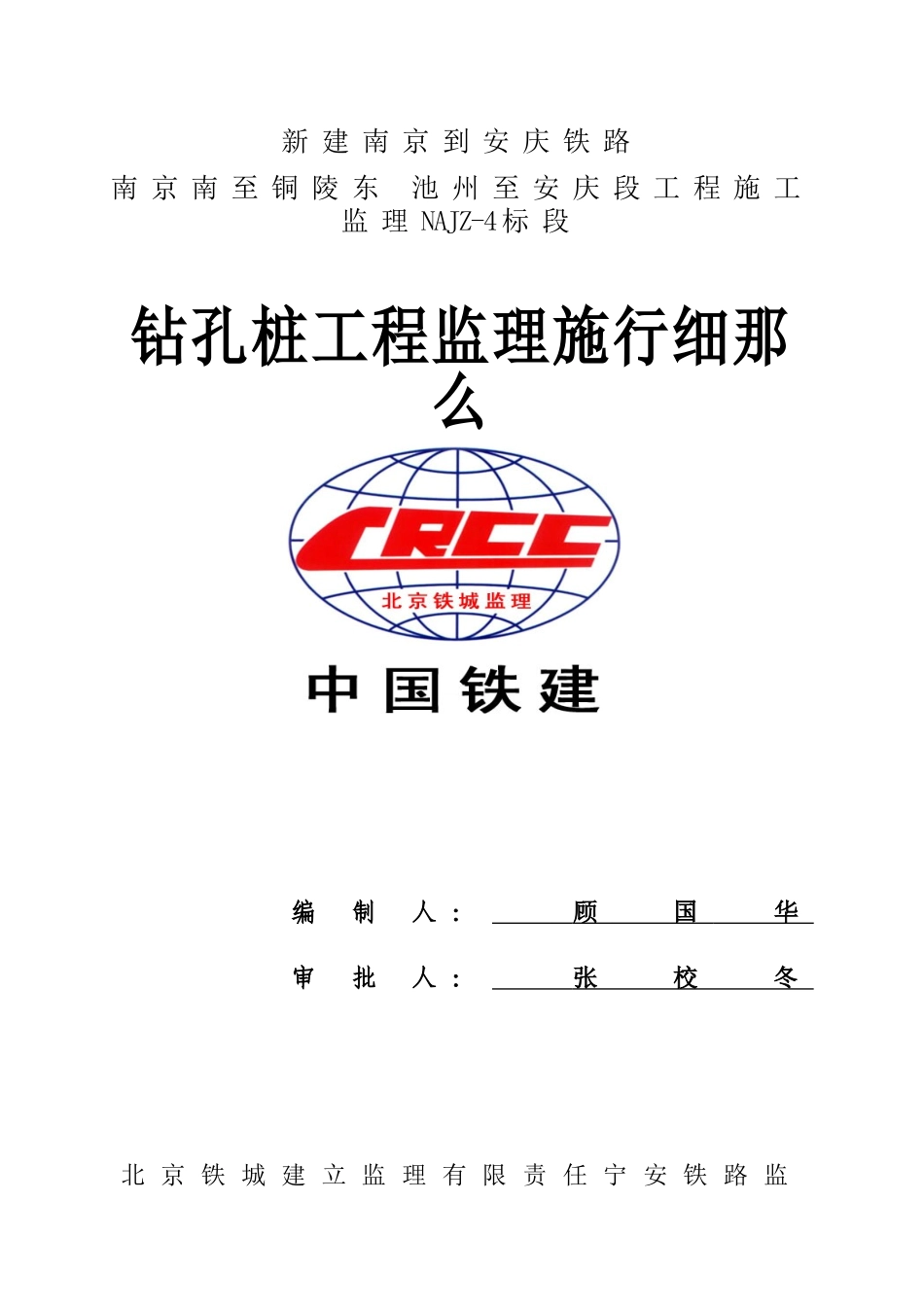

新建南京到安庆铁路南京南至铜陵东池州至安庆段工程施工监理NAJZ-4标段钻孔桩工程监理施行细那么编制人：顾国华审批人：张校冬北京铁城建立监理有限责任宁安铁路监理站二○一○年三月目录一、工程特点及技术、质量.........................................11、工程概况.................................................12、地质条件.................................................13、技术.....................................................14、质量.....................................................2二、编制根据.....................................................2三、监理工作范围及要点...........................................2四、监理工作流程.................................................2五、监理工作控制要点、目的及监控手段............................31、钻孔桩施工准备阶段监理工作要点.........................42、钻孔桩施工阶段监理工作要点..............................42.1护筒埋设.............................................42.2钻孔.................................................52.3清孔.................................................62.4钢筋笼制作安装......................................62.5水下混凝土灌注......................................73、钻孔桩根底质量检验......................................8六、监理工作与措施...............................................81、监理工作.................................................82、监理工作措施.............................................10七、旁站详细部位及工序...........................................11１、钢筋笼焊接、安装.........................................11２、桩身混凝土灌注...........................................11钻孔桩工程监理施行细那么一、工程特点及技术、质量1、工程概况本标段为监理第四标段NAJZ-4标〕对应施工标段为NASZ-5标。本标段为新建南京至安庆铁路南京南至铜陵东池州至安庆段工程NASZ-5标工程范围包括：DK80+500～DK156+000范围内的站前及站后相关工程不含轨道工程〕；宁芜上行线改建线下工程和既有宁芜线改建线下工程不含铺轨及T型梁架设〕；新建皖赣铁路与宁安城际同步施行线下工程。2、地质条件线路所经地区地貌主要为剥蚀丘陵、岗地、河流一级阶地及冲积平原区。沿江冲积平原与河流阶地相连地形平坦、开阔平原和阶地区地面标高5～12m其上沟渠、湖塘布。平原、阶地及谷地区一般均辟为农田。本区地下水主要为松散土层孔隙水、基岩裂隙水、碳酸盐岩岩溶水。3、技术1〕铁路等级：客运专线；2〕正线数目：双线；3〕设计速度：200km/h以上；4〕最小曲线半径：3500m；5〕线间距：4.6m；6〕限制坡度：12‰部分地段20‰；7〕牵引种类：电力；8〕机车类型：动车组、SS系列；9〕到发线有效长度：650m；10〕闭塞类型：自动闭塞；11〕列车运行控制方式：自动控制；12〕行车指挥方式：调度集中4、质量1〕已批准的设计2〕客运专线铁路桥涵工程施工质量验收暂行铁建立2005〕160〕3〕铁路混凝土工程施工质量验收补充铁建立2005[160]〕二、编制根据1、?客运专线铁路桥涵工程施工质量验收暂行?铁建立［2005］160；2、?客运专线铁路桥涵工程施工技术指南?TZ213-2005；3、?铁路混凝土工程施工质量验收补充?铁建立[2005]160；4、?铁路建立工程监理?TB2-20075．经批准的监理规划；6．宁安铁路NAJS-5标设计图纸；7．经审批的施工组织设计、钻孔桩专项施工方案。三、监理工作范围及要点主要从以下几个阶段进展过程控制：1、施工准备阶段；2、施工阶段：钻孔、清孔、钢筋笼制作安装、水下砼灌注3、桩基验收。四、监理工作流程钻孔桩施工监理工作流程图施工施工过程监理五、监理工作控制要点、目的及监控手段1、钻孔桩施工准备阶段监理工作要点：1〕技术准备：监理工程师要认真审查施工提报的钻孔桩试桩方案进展试桩形成完好的试桩资料经设计签字确认后按试桩获得的施工工艺参数审核施工编制...
