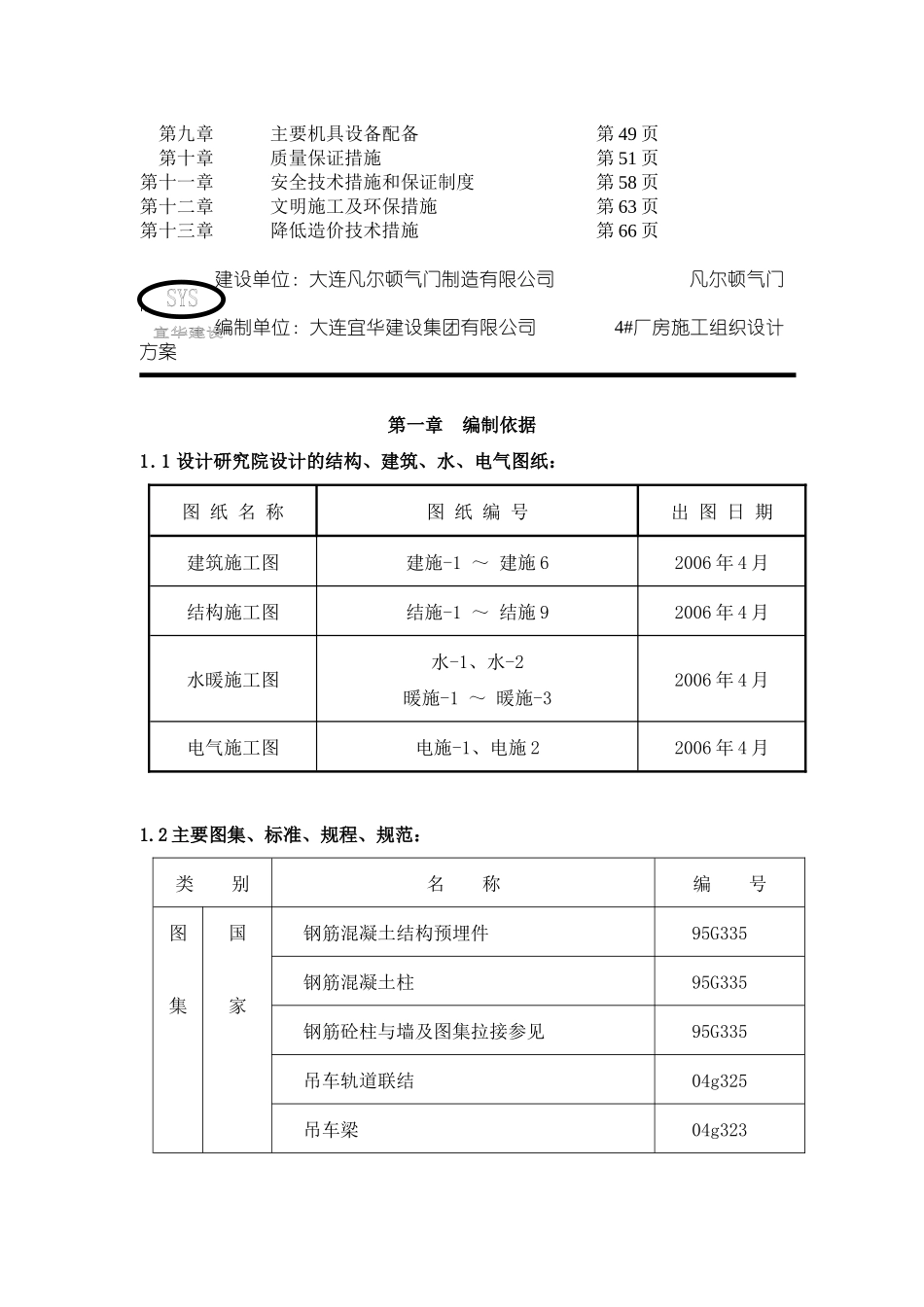

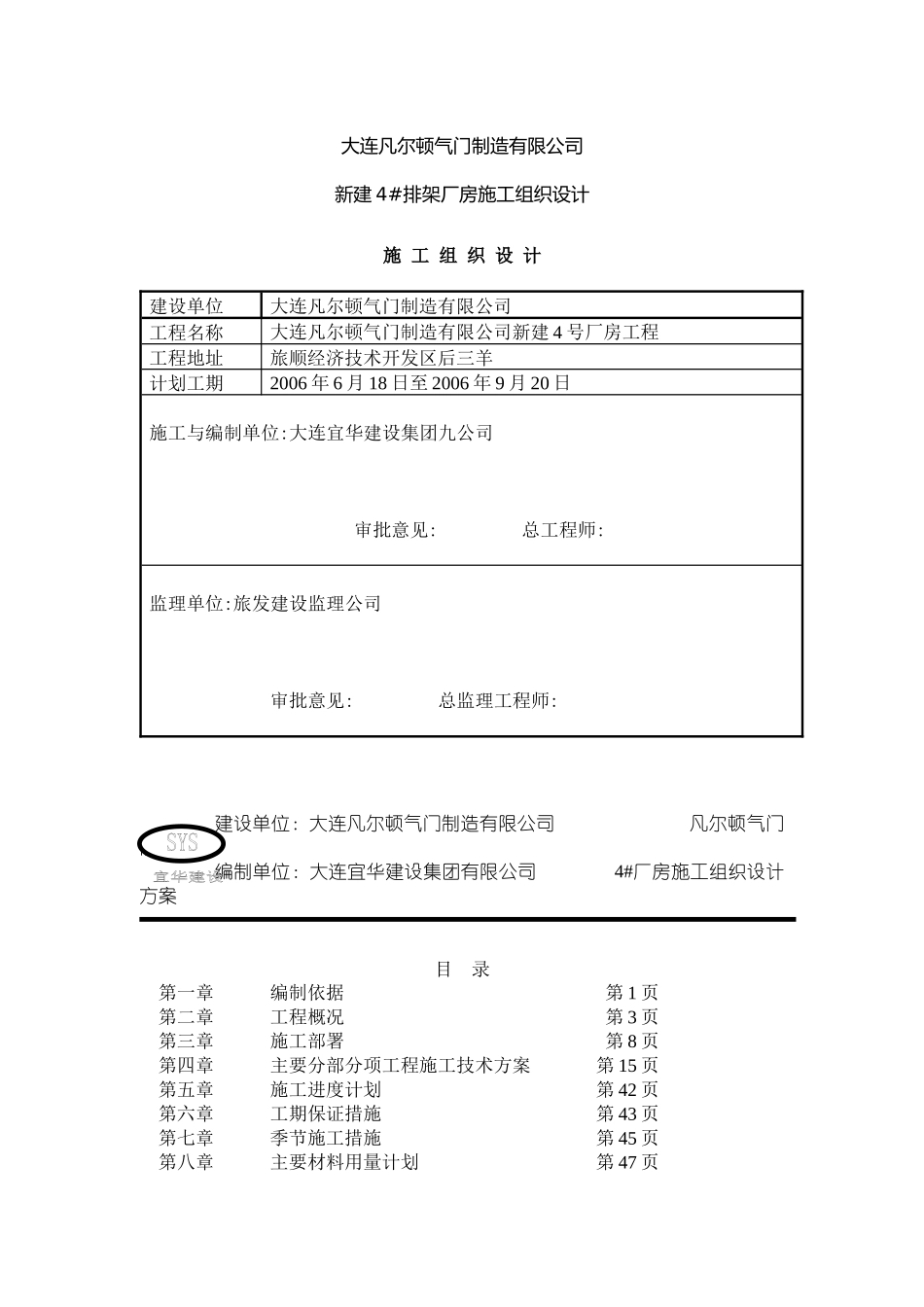

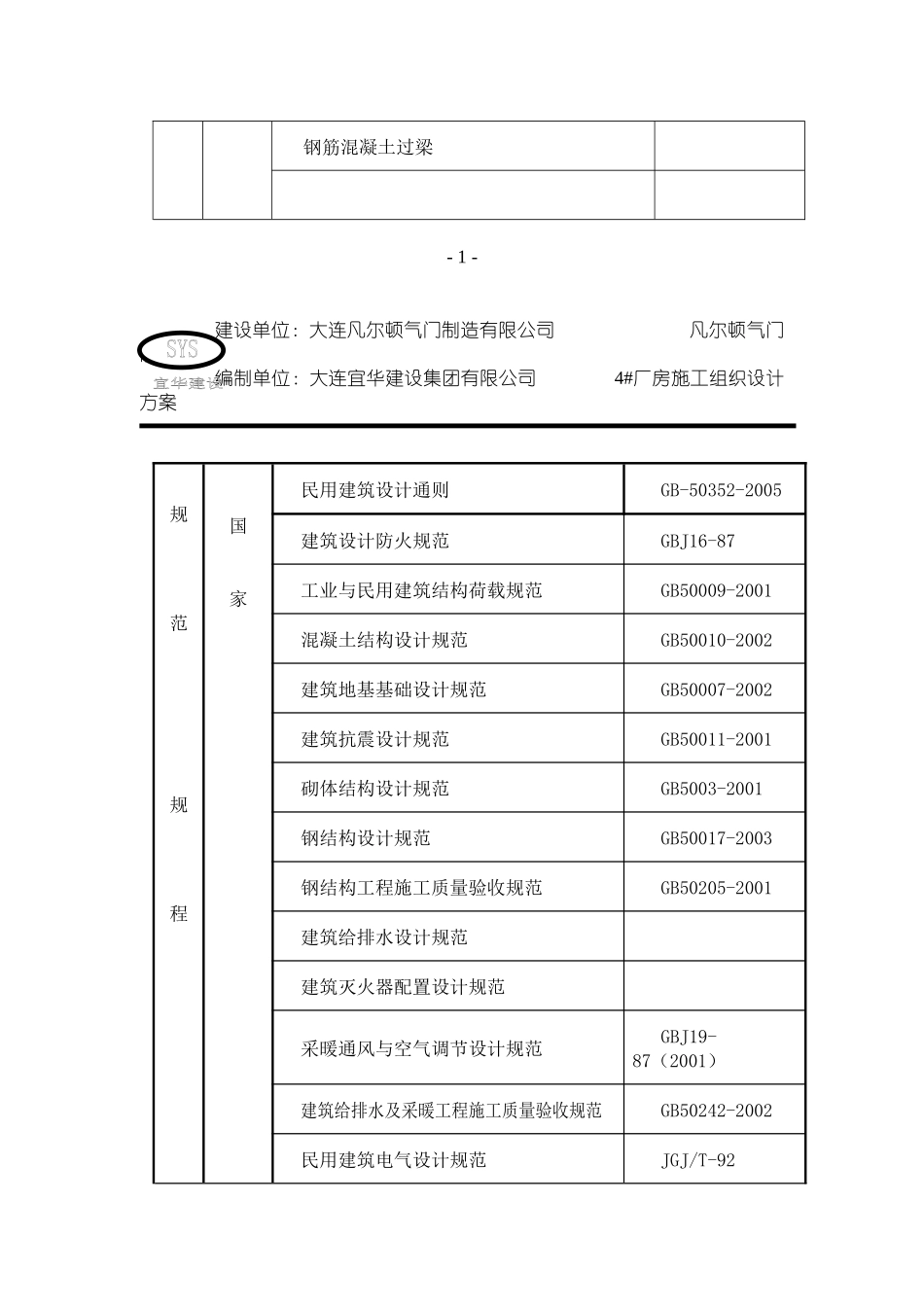

大连凡尔顿气门制造有限公司新建4#排架厂房施工组织设计施工组织设计建设单位大连凡尔顿气门制造有限公司工程名称大连凡尔顿气门制造有限公司新建4号厂房工程工程地址旅顺经济技术开发区后三羊计划工期2006年6月18日至2006年9月20日施工与编制单位:大连宜华建设集团九公司审批意见:总工程师:监理单位:旅发建设监理公司审批意见:总监理工程师:建设单位：大连凡尔顿气门制造有限公司凡尔顿气门制造编制单位：大连宜华建设集团有限公司4#厂房施工组织设计方案目录第一章编制依据第1页第二章工程概况第3页第三章施工部署第8页第四章主要分部分项工程施工技术方案第15页第五章施工进度计划第42页第六章工期保证措施第43页第七章季节施工措施第45页第八章主要材料用量计划第47页第九章主要机具设备配备第49页第十章质量保证措施第51页第十一章安全技术措施和保证制度第58页第十二章文明施工及环保措施第63页第十三章降低造价技术措施第66页建设单位：大连凡尔顿气门制造有限公司凡尔顿气门制造编制单位：大连宜华建设集团有限公司4#厂房施工组织设计方案第一章编制依据1.1设计研究院设计的结构、建筑、水、电气图纸：图纸名称图纸编号出图日期建筑施工图建施-1～建施62006年4月结构施工图结施-1～结施92006年4月水暖施工图水-1、水-2暖施-1～暖施-32006年4月电气施工图电施-1、电施22006年4月1.2主要图集、标准、规程、规范：类别名称编号图集国家钢筋混凝土结构预埋件95G335钢筋混凝土柱95G335钢筋砼柱与墙及图集拉接参见95G335吊车轨道联结04g325吊车梁04g323钢筋混凝土过梁-1-建设单位：大连凡尔顿气门制造有限公司凡尔顿气门制造编制单位：大连宜华建设集团有限公司4#厂房施工组织设计方案规范规程国家民用建筑设计通则GB-50352-2005建筑设计防火规范GBJ16-87工业与民用建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002建筑地基基础设计规范GB50007-2002建筑抗震设计规范GB50011-2001砌体结构设计规范GB5003-2001钢结构设计规范GB50017-2003钢结构工程施工质量验收规范GB50205-2001建筑给排水设计规范建筑灭火器配置设计规范采暖通风与空气调节设计规范GBJ19-87（2001）建筑给排水及采暖工程施工质量验收规范GB50242-2002民用建筑电气设计规范JGJ/T-92行业建筑钢结构焊接技术规程JGJ81-2002标准国家建筑安装工程质量检验评定统一标准GBJ300-88建筑工程质量检验评定标准GBJ301-88建筑电气安装工程质量检验评定标准GBJ303-88-2-建设单位：大连凡尔顿气门制造有限公司凡尔顿气门制造编制单位：大连宜华建设集团有限公司4#厂房施工组织设计方案1.3主要法规：序号名称编号1《中华人民共和国建筑法》97年主席令第91号2《工程建设强制性标准监督规定》2000年建设部令第81号3《工程建设标准强制性条文》建标[2002]219号4《中华人民共和国计量法》85年主席令第28号5建设工程质量管理条例2000年1月10日国务院颁发第二章工程概况2.1工程简介：序号项目内容1工程名称大连凡尔顿气门制造有限公司4#厂房2工程业主大连凡尔顿气门制造有限公司3设计单位大连弘艺规划建筑设计研究有限公司4工程地点大连旅顺开发区5#与10#交叉路口5质量目标单位工程创星海杯6工程面积1144.93m27结构形式预预制混土排架结构8基础形式独立柱基-3-建设单位：大连凡尔顿气门制造有限公司凡尔顿气门制造编制单位：大连宜华建设集团有限公司4#厂房施工组织设计方案2.2建筑设计概况：本工程为单层热处理车间，建筑高度9m。室内地坪标高±0.000相当于绝对标高26.00m，室内外高差0.3m。4#生产厂房为预制混凝土排架结构，跨度为9m，柱距为6m；建筑物总长72.44m。总宽为15.74。该厂房平面形状及尺寸详见平面图（第5页）。4#生产厂房采用混凝土地面。4#生产厂房墙体采用370mm厚实心砖，用M5水泥混合砂浆砌筑。4#生产厂房所有外窗采用85系列塑钢窗5厚白净玻璃单框双坡，外门采用成品轻钢彩板推拉门（白灰色），。4#生产厂房剖面图如下所示：剖面图-4-建设单位：大连凡尔顿气门制造有限公司凡尔顿气门制造编制单位：大连宜华建设集团有限公司4#厂房施工组织设计方案-5-建设单位：大连凡尔顿气门制造有限公司凡尔顿气门制造...
