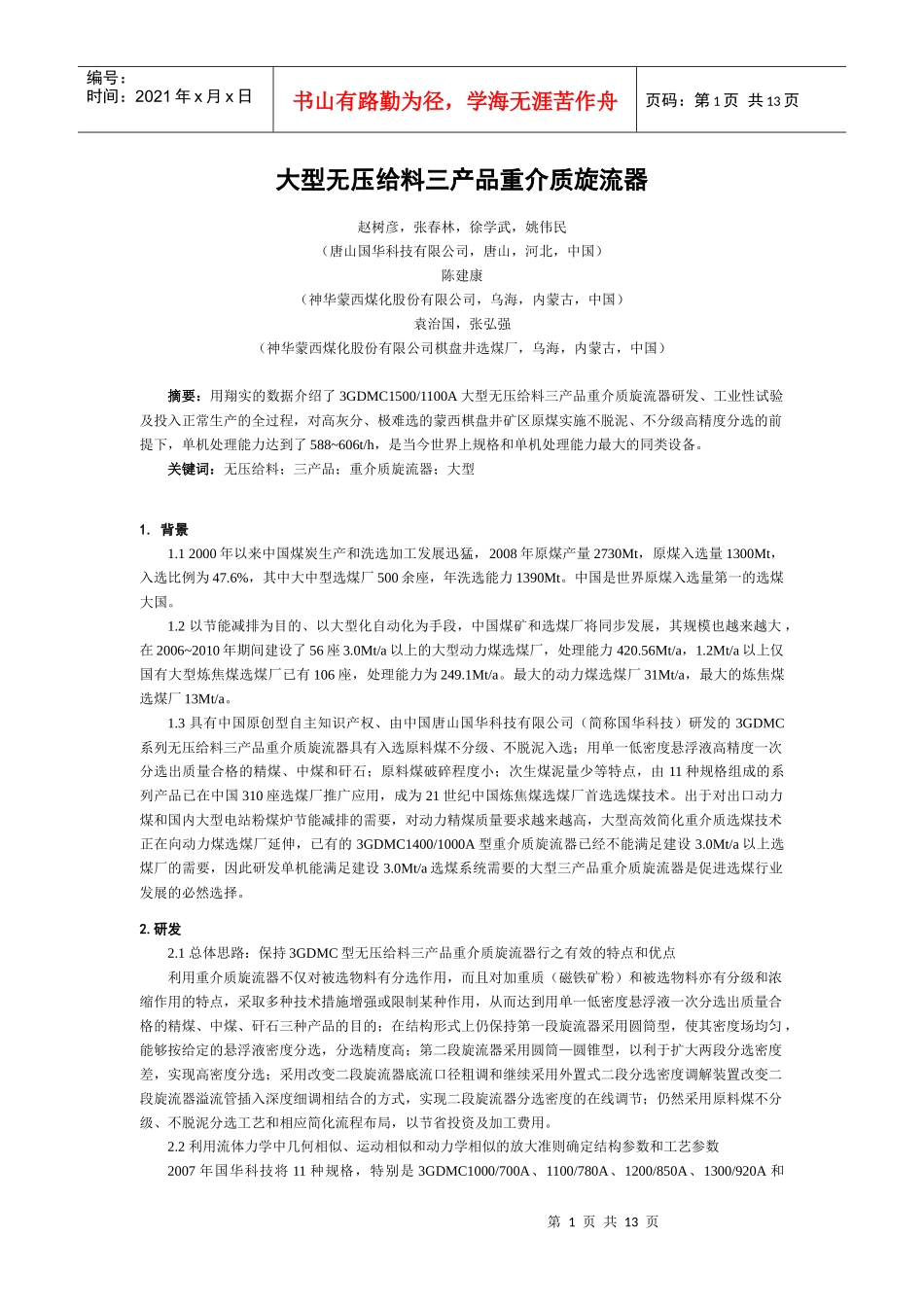

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页大型无压给料三产品重介质旋流器赵树彦，张春林，徐学武，姚伟民（唐山国华科技有限公司，唐山，河北，中国）陈建康（神华蒙西煤化股份有限公司，乌海，内蒙古，中国）袁治国，张弘强（神华蒙西煤化股份有限公司棋盘井选煤厂，乌海，内蒙古，中国）摘要：用翔实的数据介绍了3GDMC1500/1100A大型无压给料三产品重介质旋流器研发、工业性试验及投入正常生产的全过程，对高灰分、极难选的蒙西棋盘井矿区原煤实施不脱泥、不分级高精度分选的前提下，单机处理能力达到了588~606t/h，是当今世界上规格和单机处理能力最大的同类设备。关键词：无压给料；三产品；重介质旋流器；大型1.背景1.12000年以来中国煤炭生产和洗选加工发展迅猛，2008年原煤产量2730Mt，原煤入选量1300Mt，入选比例为47.6%，其中大中型选煤厂500余座，年洗选能力1390Mt。中国是世界原煤入选量第一的选煤大国。1.2以节能减排为目的、以大型化自动化为手段，中国煤矿和选煤厂将同步发展，其规模也越来越大，在2006~2010年期间建设了56座3.0Mt/a以上的大型动力煤选煤厂，处理能力420.56Mt/a，1.2Mt/a以上仅国有大型炼焦煤选煤厂已有106座，处理能力为249.1Mt/a。最大的动力煤选煤厂31Mt/a，最大的炼焦煤选煤厂13Mt/a。1.3具有中国原创型自主知识产权、由中国唐山国华科技有限公司（简称国华科技）研发的3GDMC系列无压给料三产品重介质旋流器具有入选原料煤不分级、不脱泥入选；用单一低密度悬浮液高精度一次分选出质量合格的精煤、中煤和矸石；原料煤破碎程度小；次生煤泥量少等特点，由11种规格组成的系列产品已在中国310座选煤厂推广应用，成为21世纪中国炼焦煤选煤厂首选选煤技术。出于对出口动力煤和国内大型电站粉煤炉节能减排的需要，对动力精煤质量要求越来越高，大型高效简化重介质选煤技术正在向动力煤选煤厂延伸，已有的3GDMC1400/1000A型重介质旋流器已经不能满足建设3.0Mt/a以上选煤厂的需要，因此研发单机能满足建设3.0Mt/a选煤系统需要的大型三产品重介质旋流器是促进选煤行业发展的必然选择。2.研发2.1总体思路：保持3GDMC型无压给料三产品重介质旋流器行之有效的特点和优点利用重介质旋流器不仅对被选物料有分选作用，而且对加重质（磁铁矿粉）和被选物料亦有分级和浓缩作用的特点，采取多种技术措施增强或限制某种作用，从而达到用单一低密度悬浮液一次分选出质量合格的精煤、中煤、矸石三种产品的目的；在结构形式上仍保持第一段旋流器采用圆筒型，使其密度场均匀，能够按给定的悬浮液密度分选，分选精度高；第二段旋流器采用圆筒—圆锥型，以利于扩大两段分选密度差，实现高密度分选；采用改变二段旋流器底流口径粗调和继续采用外置式二段分选密度调解装置改变二段旋流器溢流管插入深度细调相结合的方式，实现二段旋流器分选密度的在线调节；仍然采用原料煤不分级、不脱泥分选工艺和相应简化流程布局，以节省投资及加工费用。2.2利用流体力学中几何相似、运动相似和动力学相似的放大准则确定结构参数和工艺参数2007年国华科技将11种规格，特别是3GDMC1000/700A、1100/780A、1200/850A、1300/920A和第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1400/1000A5种较大型规格重介质旋流器在大量应用实践中的数据进行了整理、分析归纳，校正了原有结构参数与工艺参数数学模型，编制出更为完善的新技术参数，作为设计1500/1100A型的可靠依据。2.3增加一段旋流器直径，并相应增加旋流器各通径是增大单机处理能力的主要措施。国华科技多年的实践经验证明，重介质旋流器的处理能力与一段旋流器直径的2.5次方呈正比。2.4旋流器直径增加后，只要成正比的增加悬浮液的给入压力，保持旋流器内部离心强度相同，就能够在大型旋流器中达到与相对较小型旋流器相同分选精度与分选下限。2.5二段旋流器安装角度由水平安装变为倾斜安装，提高矸石等重产物排出速度，减少对锥体部位磨损，延长二段旋流器的使用寿命。2.6研发跌落式原料煤选前润湿装置，并采取技术措施增加入选原料煤...
