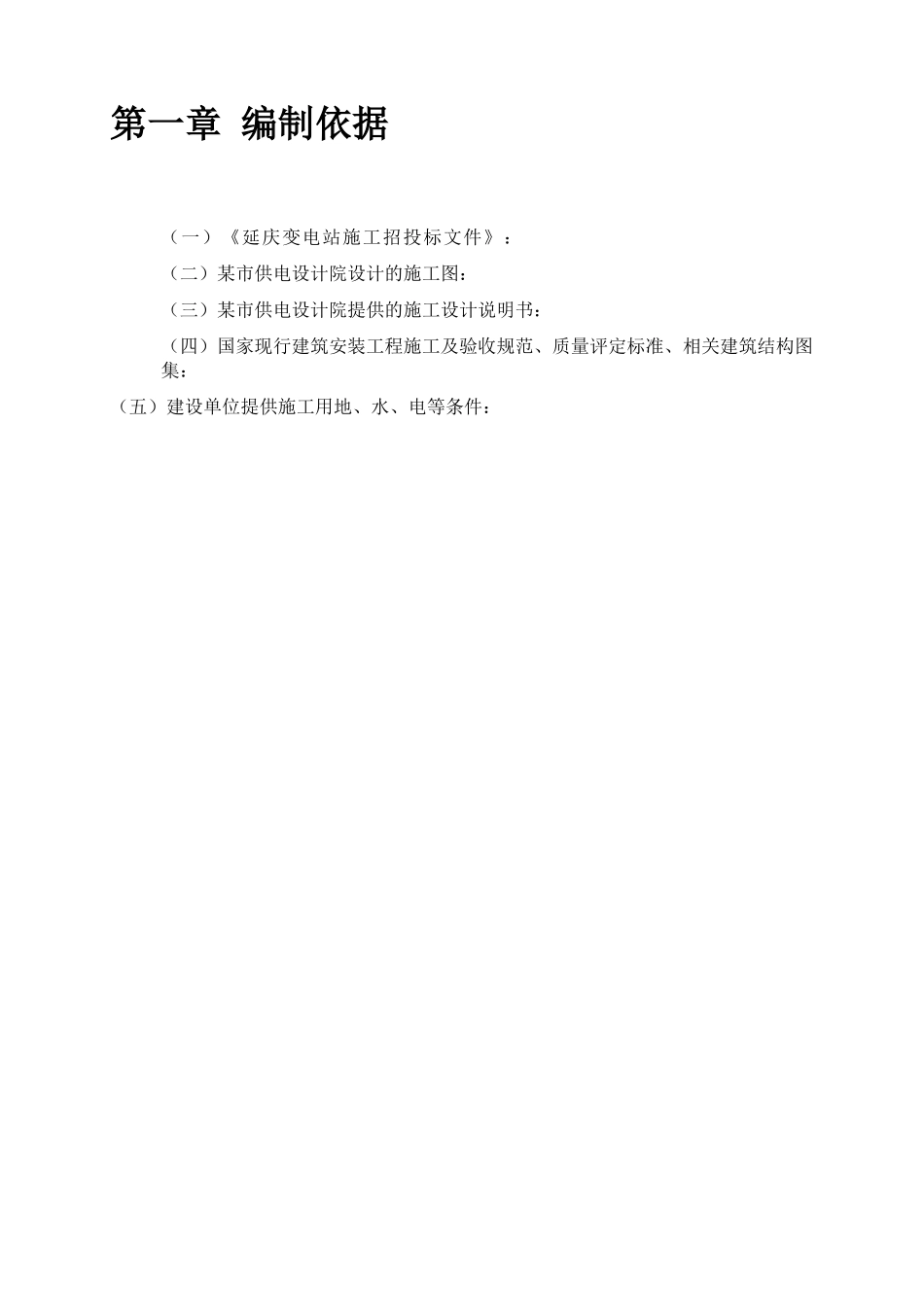

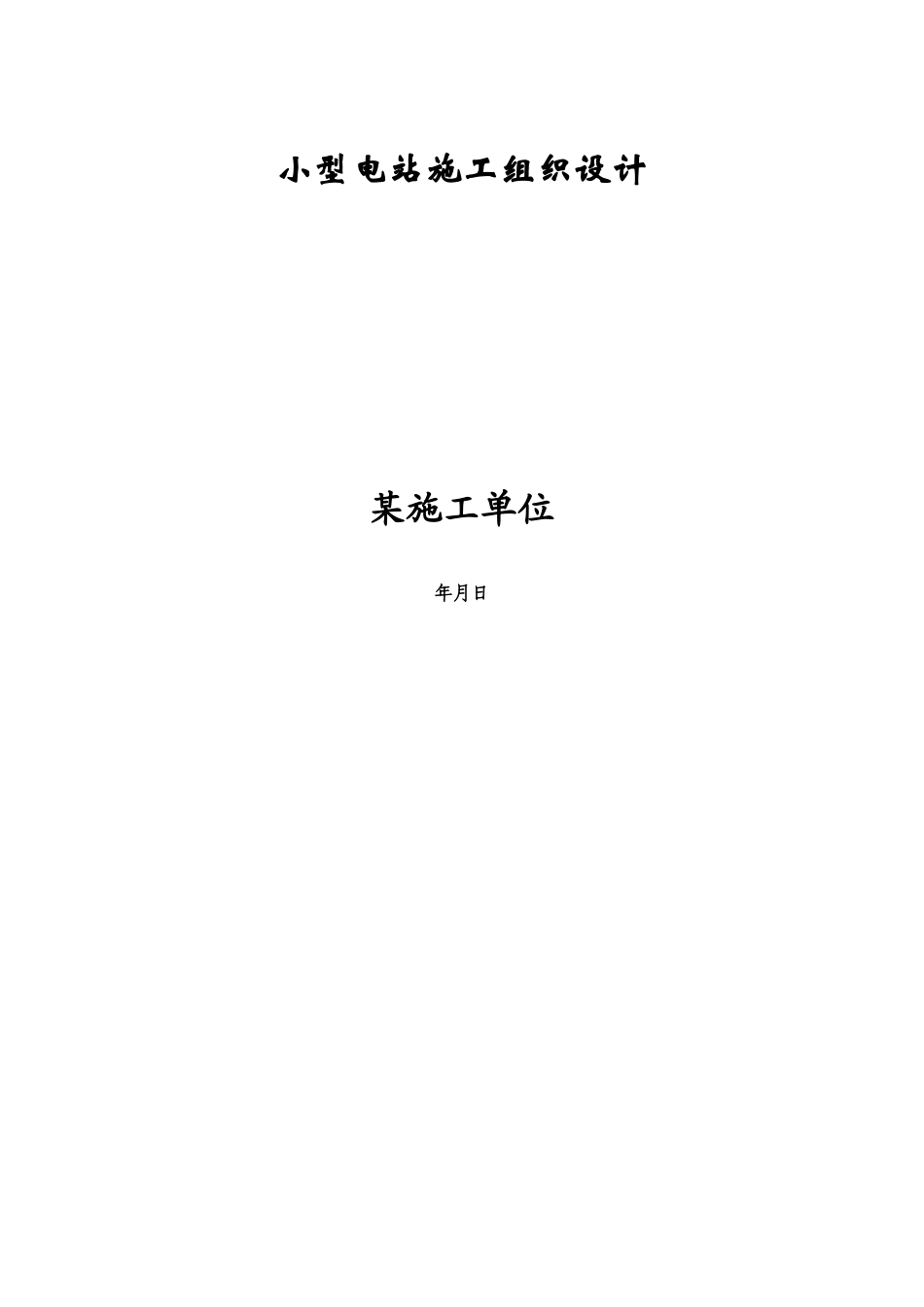

小型电站施工组织设计某施工单位年月日目录第一章编制依据（一）《延庆变电站施工招投标文件》：（二）某市供电设计院设计的施工图：（三）某市供电设计院提供的施工设计说明书：（四）国家现行建筑安装工程施工及验收规范、质量评定标准、相关建筑结构图集：（五）建设单位提供施工用地、水、电等条件：第二章工程概况（一）工程简介序号项目内容工程名称延庆站改造工程工程业主某市供电局设计单位某市供电局设计院建筑面积1013
82m2工程地点延庆县城东部结构形式框架结构基础形式开关室：筏板基础；控制楼：条形基础建筑用途地下夹层电缆夹层首层配电装置室、所用变及消弧线圈室、通讯机房、电池室、工作间、电缆室二层主控室、值班室（二）工程特点工程为改造工程，包含拆除及新建两部分，地下管沟较多，除主厂房外另有电容器棚及各种设备基础，各建筑相距较远，整个现场比较分散
（三）建筑设计特点工程包括：主厂房一栋、电容器棚二座、泵房一栋、部分避雷针和基础、部分架构和设备基础、站区道路以及全站的给排水、消防系统等
主厂房建筑面积为804m2，轴线长为米，宽米，设半地下一层，地上二层，最高处为米；电容器棚建筑面积为157
922，分、两组，两组间隔为米，结构形式为钢结构，屋面为双玻屋顶，屋面采用波纹彩板，整个结构由根槽钢柱、榀钢屋架组成支撑系统，围护采用钢板网门组合围成
轴线长米，宽米，单层结构，最高点为米
建筑设计特点序号项目内容建筑规模面积（）占地：建筑面积：层数地上二层、局部一层地下一层高度（）地下首层二层电容器棚屋面主厂房为现浇钢筋混凝土，电容器棚为波纹板外墙面白色面砖上部及中部配铅灰色面砖装饰带，外墙勾碳黑缝内墙面厕所、厨房为釉面砖，其余为白色内墙涂料楼地面防静电地板、混凝土地面、水磨石地面、地砖地面顶棚纸面石膏板、板吊顶、白色涂料门窗钢制防盗门、白色铝合金窗、百叶窗、钢制防火门、钢框木门、白色铝合金门、普通木门防
