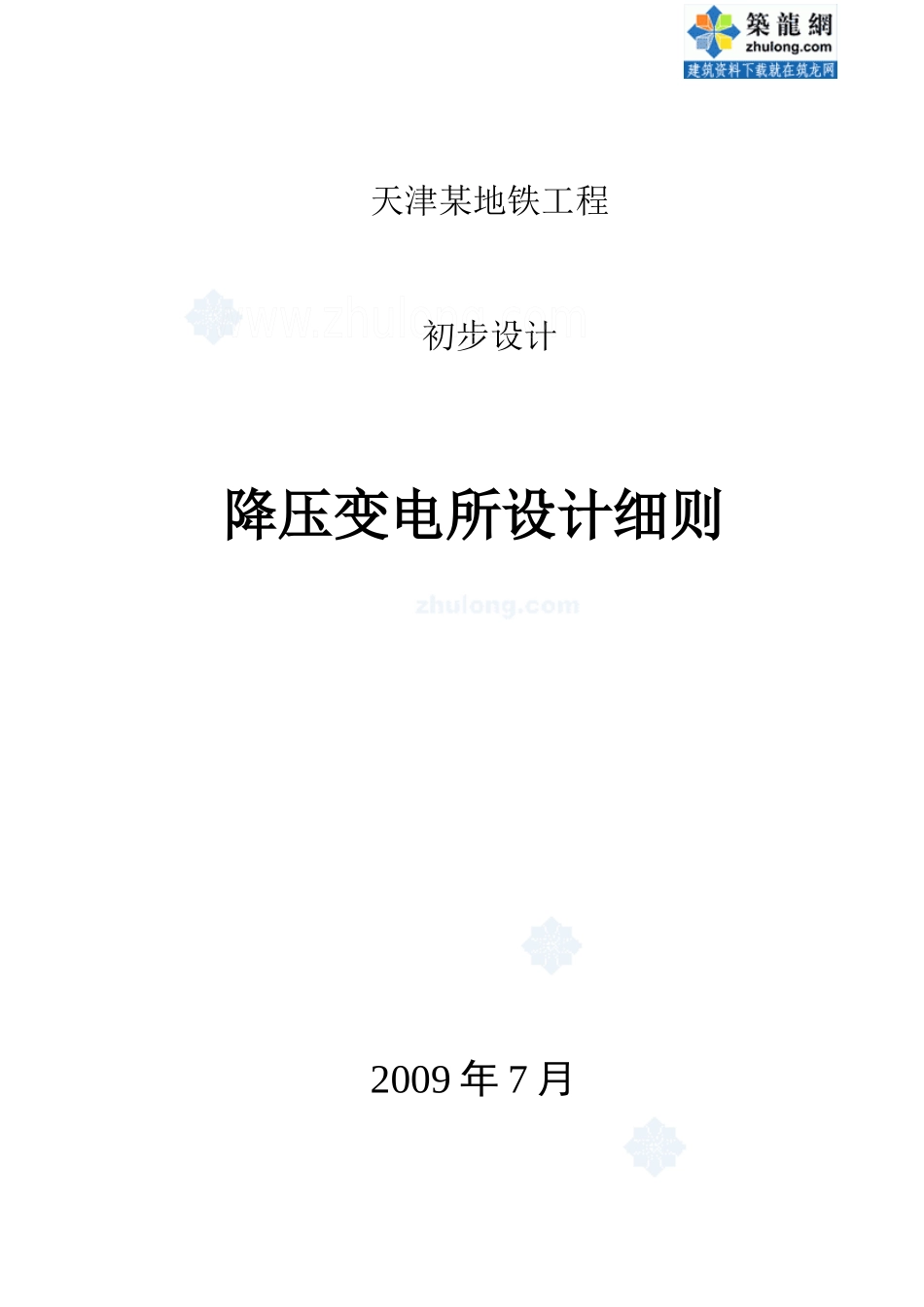

天津某地铁工程降压变电所设计细则_secretVIP免费

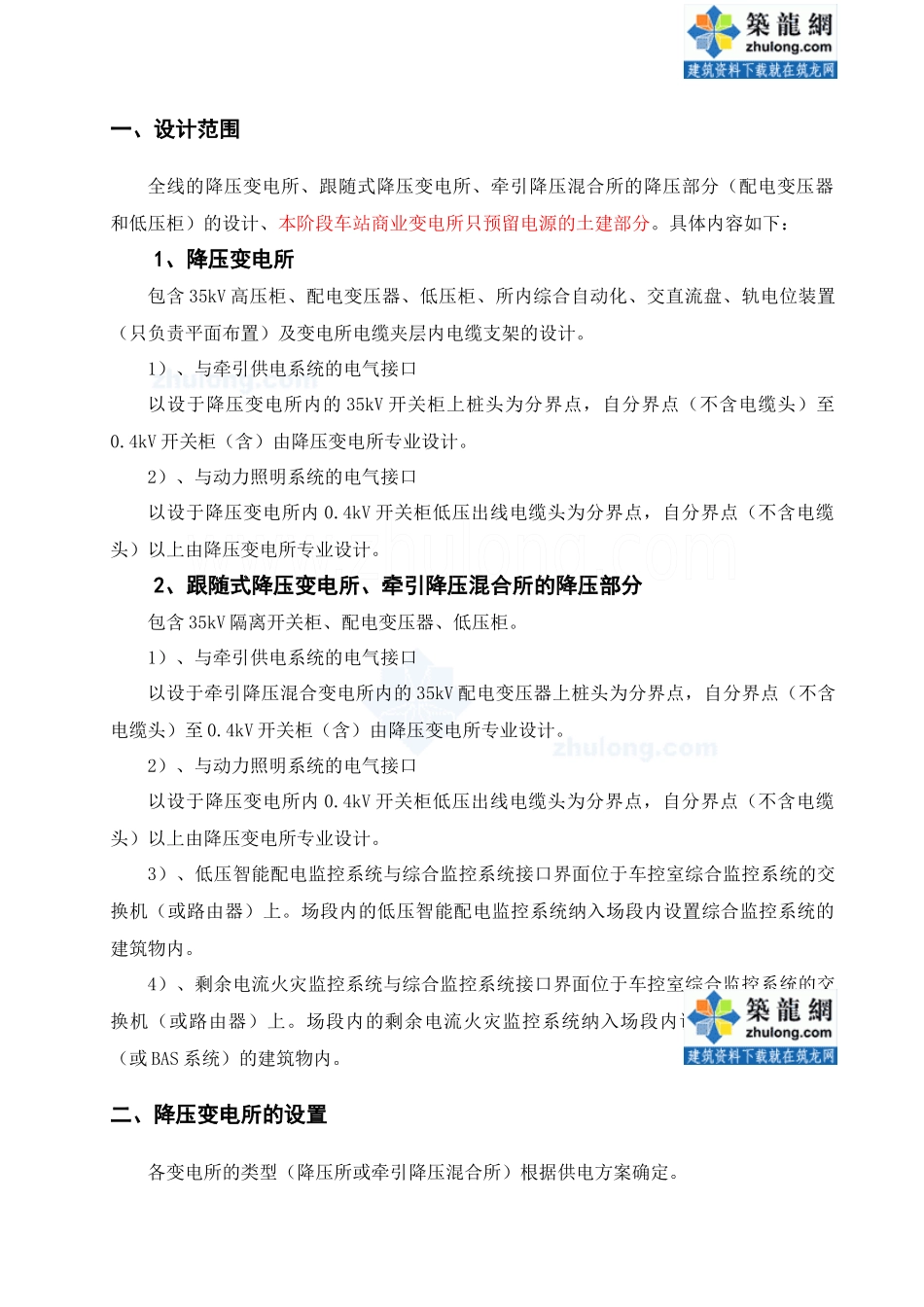

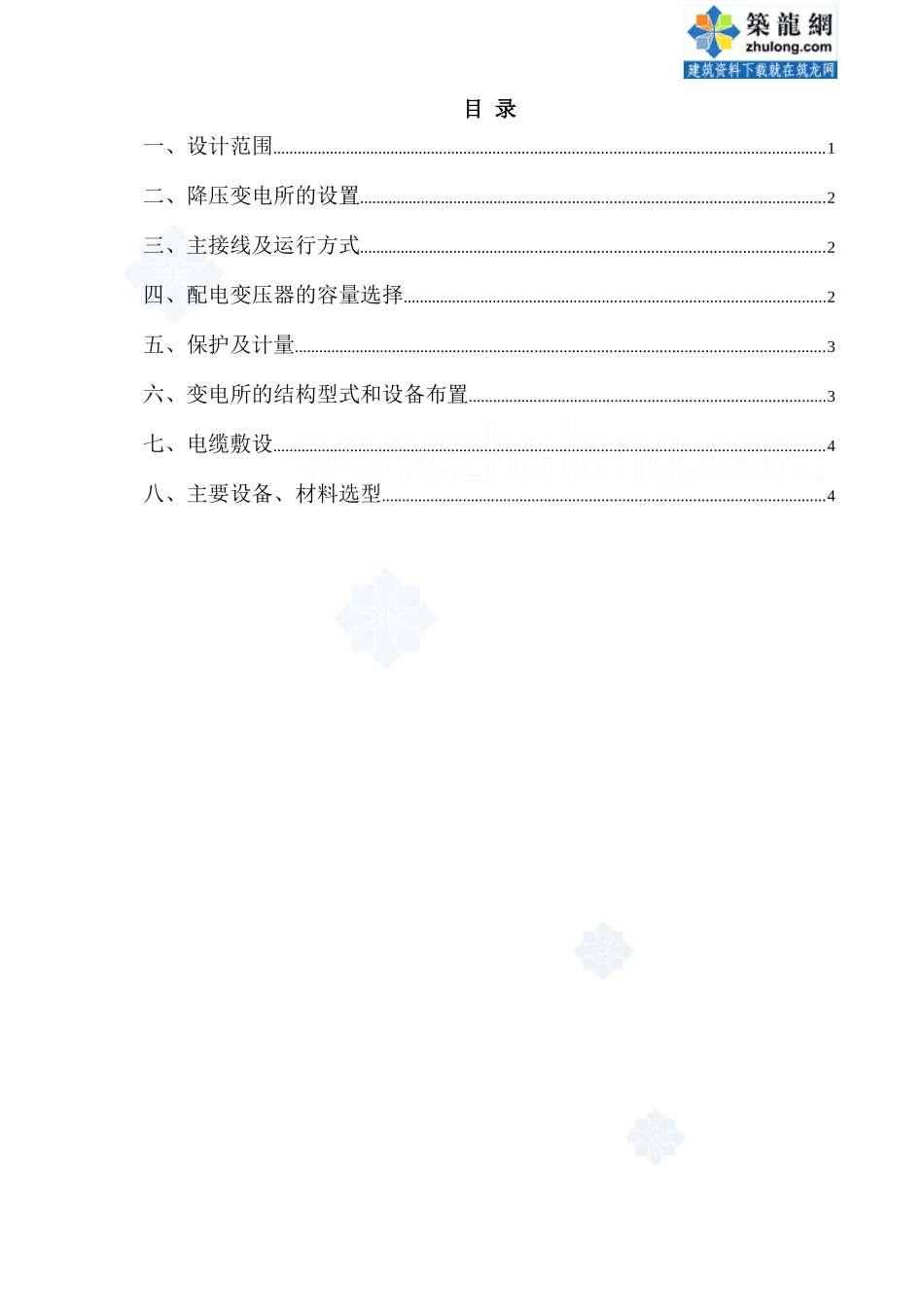

天津某地铁工程初步设计降压变电所设计细则2009年7月目录一、设计范围......................................................................................................................................1二、降压变电所的设置.................................................................................................................2三、主接线及运行方式.................................................................................................................2四、配电变压器的容量选择.......................................................................................................2五、保护及计量.................................................................................................................................3六、变电所的结构型式和设备布置.......................................................................................3七、电缆敷设......................................................................................................................................4八、主要设备、材料选型............................................................................................................4一、设计范围全线的降压变电所、跟随式降压变电所、牵引降压混合所的降压部分（配电变压器和低压柜）的设计、本阶段车站商业变电所只预留电源的土建部分。具体内容如下：1、降压变电所包含35kV高压柜、配电变压器、低压柜、所内综合自动化、交直流盘、轨电位装置（只负责平面布置）及变电所电缆夹层内电缆支架的设计。1）、与牵引供电系统的电气接口以设于降压变电所内的35kV开关柜上桩头为分界点，自分界点（不含电缆头）至0.4kV开关柜（含）由降压变电所专业设计。2）、与动力照明系统的电气接口以设于降压变电所内0.4kV开关柜低压出线电缆头为分界点，自分界点（不含电缆头）以上由降压变电所专业设计。2、跟随式降压变电所、牵引降压混合所的降压部分包含35kV隔离开关柜、配电变压器、低压柜。1）、与牵引供电系统的电气接口以设于牵引降压混合变电所内的35kV配电变压器上桩头为分界点，自分界点（不含电缆头）至0.4kV开关柜（含）由降压变电所专业设计。2）、与动力照明系统的电气接口以设于降压变电所内0.4kV开关柜低压出线电缆头为分界点，自分界点（不含电缆头）以上由降压变电所专业设计。3）、低压智能配电监控系统与综合监控系统接口界面位于车控室综合监控系统的交换机（或路由器）上。场段内的低压智能配电监控系统纳入场段内设置综合监控系统的建筑物内。4）、剩余电流火灾监控系统与综合监控系统接口界面位于车控室综合监控系统的交换机（或路由器）上。场段内的剩余电流火灾监控系统纳入场段内设置综合监控系统（或BAS系统）的建筑物内。二、降压变电所的设置各变电所的类型（降压所或牵引降压混合所）根据供电方案确定。各地下标准车站原则上只设一座降压变电所，位于冷冻站一端。规模较大以及区间有较大负荷的车站，根据需要可增加一座跟随式降压变电所，跟随所的位置视负荷具体位置而确定。三、主接线及运行方式正常运行时，两台变压器应分列运行，同时供电。当一台变压器退出运行时，另一台变压器能负担供电范围内远期的一、二级负荷。高压侧：正常运行时，每段35kV母线引入一路独立电源，高压母联断路器处于分闸状态，两段母线分列运行。当一路35kV进线故障时，该路电源的进线总断路器自动跳闸，母联断路器自动闭合，由另一路电源供电。低压侧：正常时，两台配电变压器分列运行，同时供电。当任意一路进线电源非故障失压或变压器检修时，进线断路器分闸，母联投入，由另一台变压器向全所供电范围内的一、二级负荷供电。为便于做切除操作，三级负荷设进线总开关。降压变电所在0.4kV每段母线上各设置一套无功补偿及有源滤波装置。低压0.4kV母线处功率因数补偿至0.9以上。跟随式降压变电所配电变压器前设置隔离开关柜。四、剩余电流火灾监控...
