数字电子钟的原理与设计毕业设计VIP免费

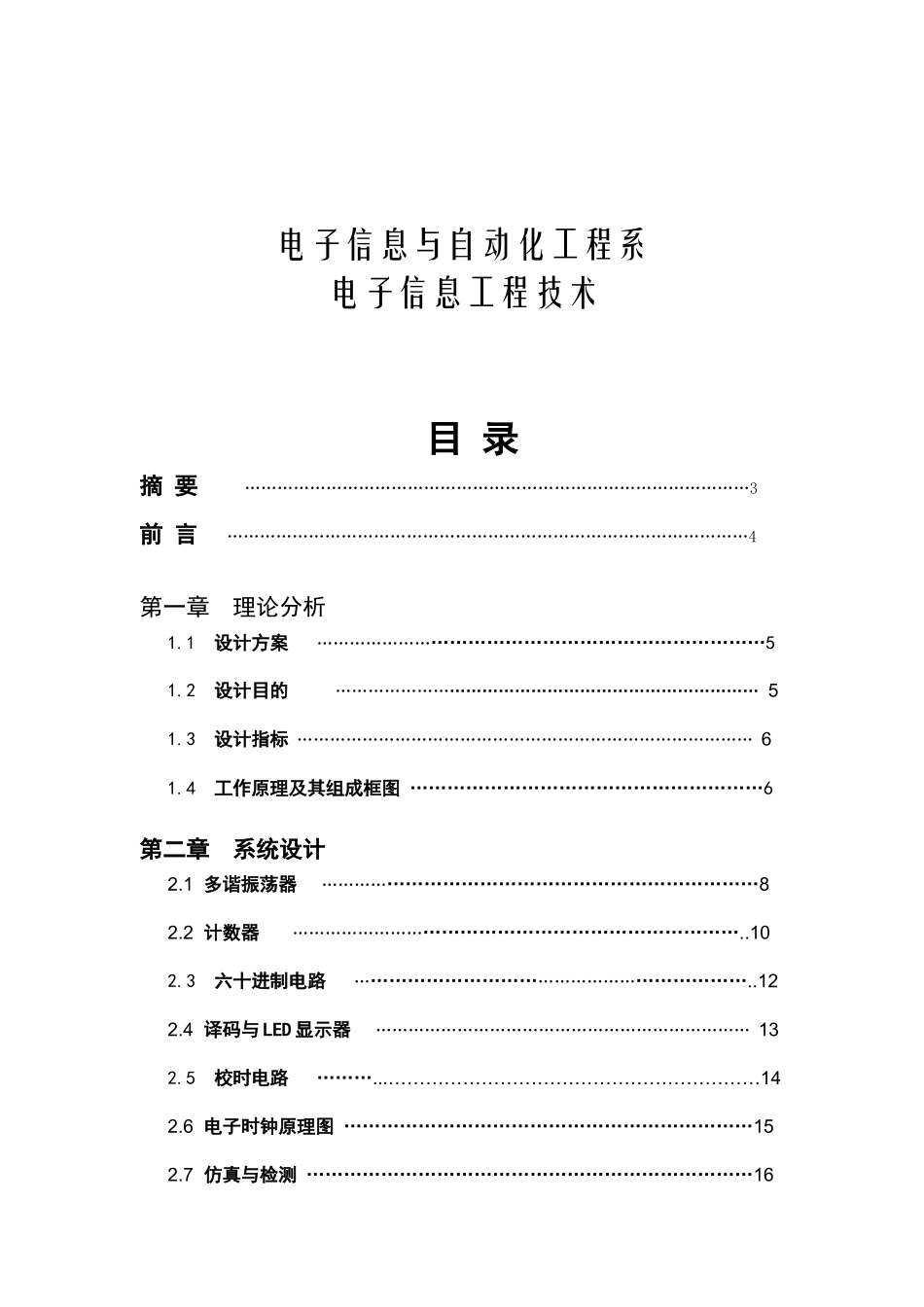

毕业设计说明书课题名称:数字电子钟的原理与设计学生姓名专业班级时间指导教师电子信息与自动化工程系电子信息工程技术目录摘要…………………………………………………………………………………3前言……………………………………………………………………………………4第一章理论分析1.1设计方案…………………………………………………………………51.2设计目的……………………………………………………………………51.3设计指标…………………………………………………………………………61.4工作原理及其组成框图…………………………………………………6第二章系统设计2.1多谐振荡器………………………………………………………………82.2计数器…………………………………………………………………..102.3六十进制电路…………………………………………………………..122.4译码与LED显示器……………………………………………………………132.5校时电路………...……………………………………………………142.6电子时钟原理图…………………………………………………………152.7仿真与检测………………………………………………………………162.8部分元器件芯片结构图……………………………….………………182.9误差分析…………………………………………………………………19第三章小结心得体会…………..……………………………………………………20致谢………………………………………………………………………21参考文献…………….………………………………………….………..22摘要时钟，自从它发明的那天起，就成为人类的朋友，但随着时间的推移，科学技术的䰍断发展，人们对时间计量的精度要求越来越高，应用越来越广。怎样让时钟更好的为人民服务，怎样让我仌的老朋友焕发青䘥呢？这就要求人们不断设计出新型时钟。在这次的毕业设计中,针对一系列问题,设计亂如下㔵子钟。本系㻟由555多谐振荡器，分频器，计数器，译码器，LED显示器和校时电路组成，采甈了CMOS系列（双列直提式）中小规模集成芯片。总体方案手机由主题电路和扩展电路两大分组成。其中丹体电路完成数字钟的基本功能，扩展电路完成数字钟的扩展功能，进行了各单元设计，总体调试。关键词：555多谐振荡器;分频器；计数器；译码器；LED显示器前言20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。数字钟已成为人们日常生活中：必不可少的必需品，广泛用于个人家庭以及车站、码头、剧场、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、集成电路有体积小、功耗小、功能多、携带方便等优点，因此在许多电子设备中被广泛使用。电子钟是人们日常生活中常用的计时工具，而数字式电子钟又有其体积小重量轻、走时准确、结构简单、耗电量少等优点而在生活中被广泛应用，因此本次设计就用数字集成电路和一些简单的逻辑门电路来设计一个数字式电子钟使其完成时间及星期的显示功能。本次设计以数字电子为主，分别对1S时钟信号源、秒计时显示、分计时显示、小时计时显示、整点报时及校时电路进行设计，然后将它们组合，来完成时、分、秒的显示并且有走时校准的功能。并通过本次设计加深对数字电子技术的理解以及更熟练使用计数器、触发器和各种逻辑门电路的能力。电路主要使用集成计数器，例如CD4060、CD4518，译码集成电路，例如CD4511，LED数码管及各种门电路和基本的触发器等，电路使用5号电池共电，很适合在日常生活中使用。本次毕业设计得到武汉软件工程职业学院电子信息与自动化工程系游家发老师的大力支持，他提出了许多的意见和建议，在此表示衷心的感谢。由于本人能力有限，在设计中难免会出现错误与不足，希望各位老师及读者给予批评并提出宝贵意见。第一章理论分析1.1设计方案我们小组设计的是可校时、报时电子时钟，本来的目...
