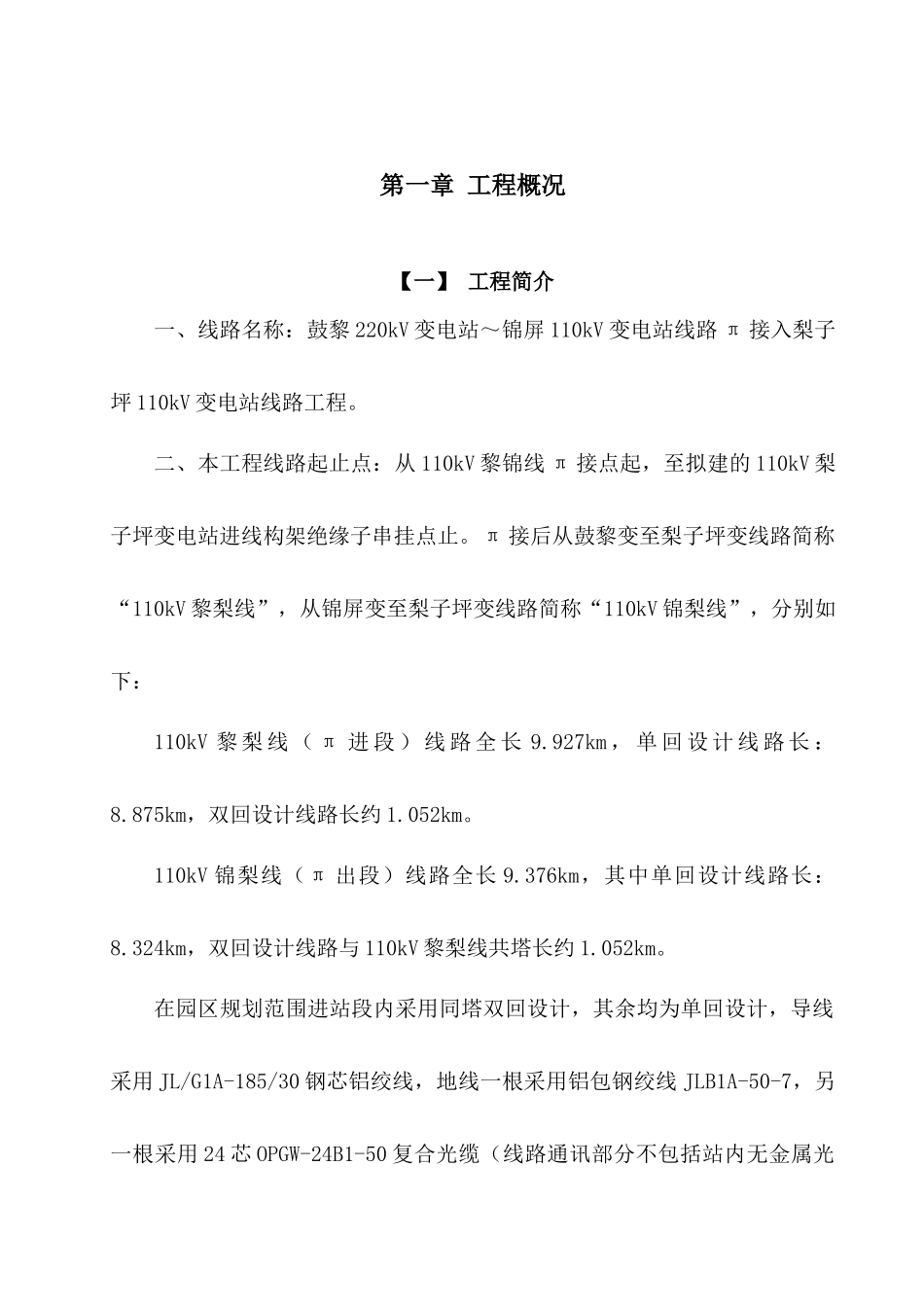

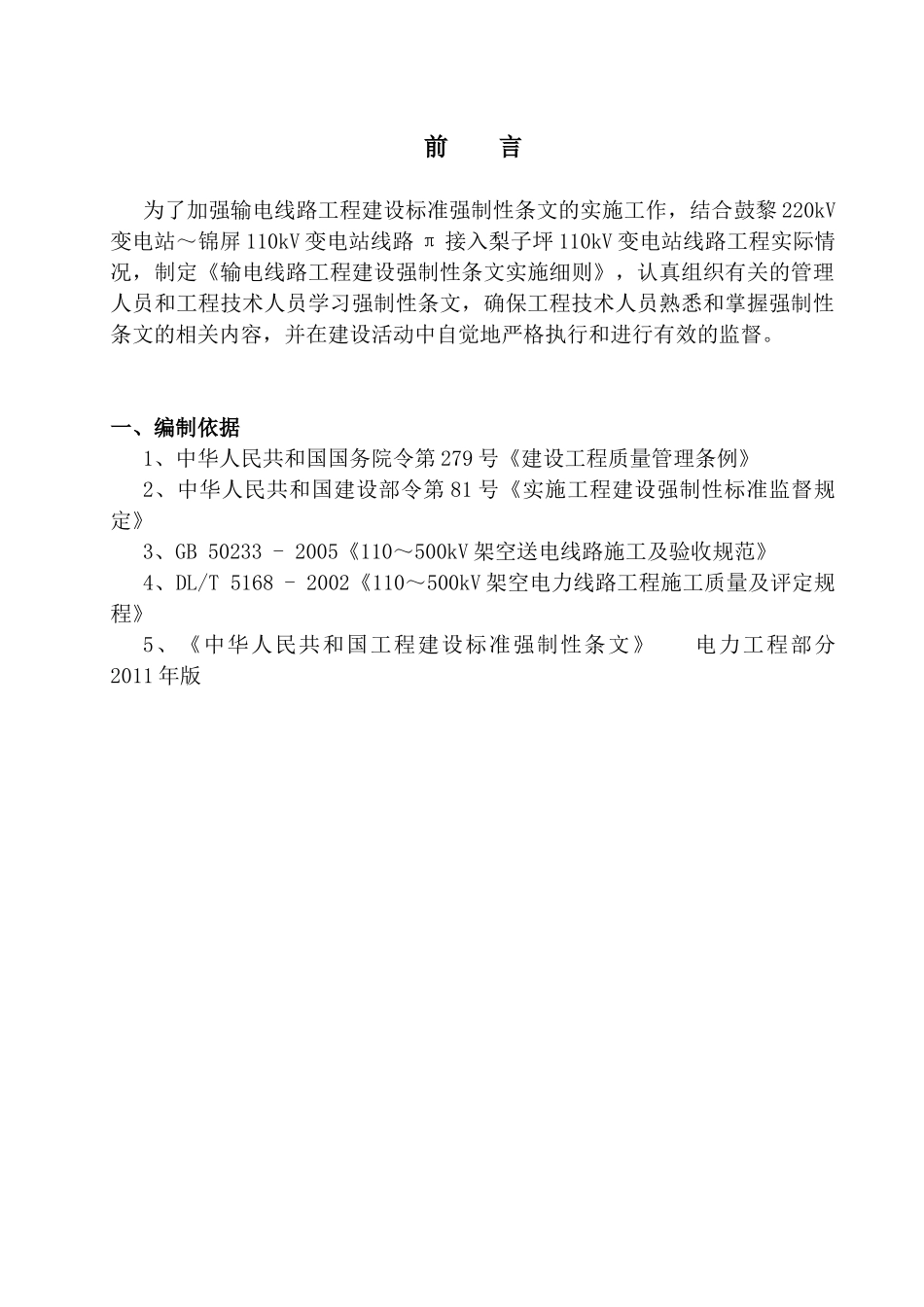

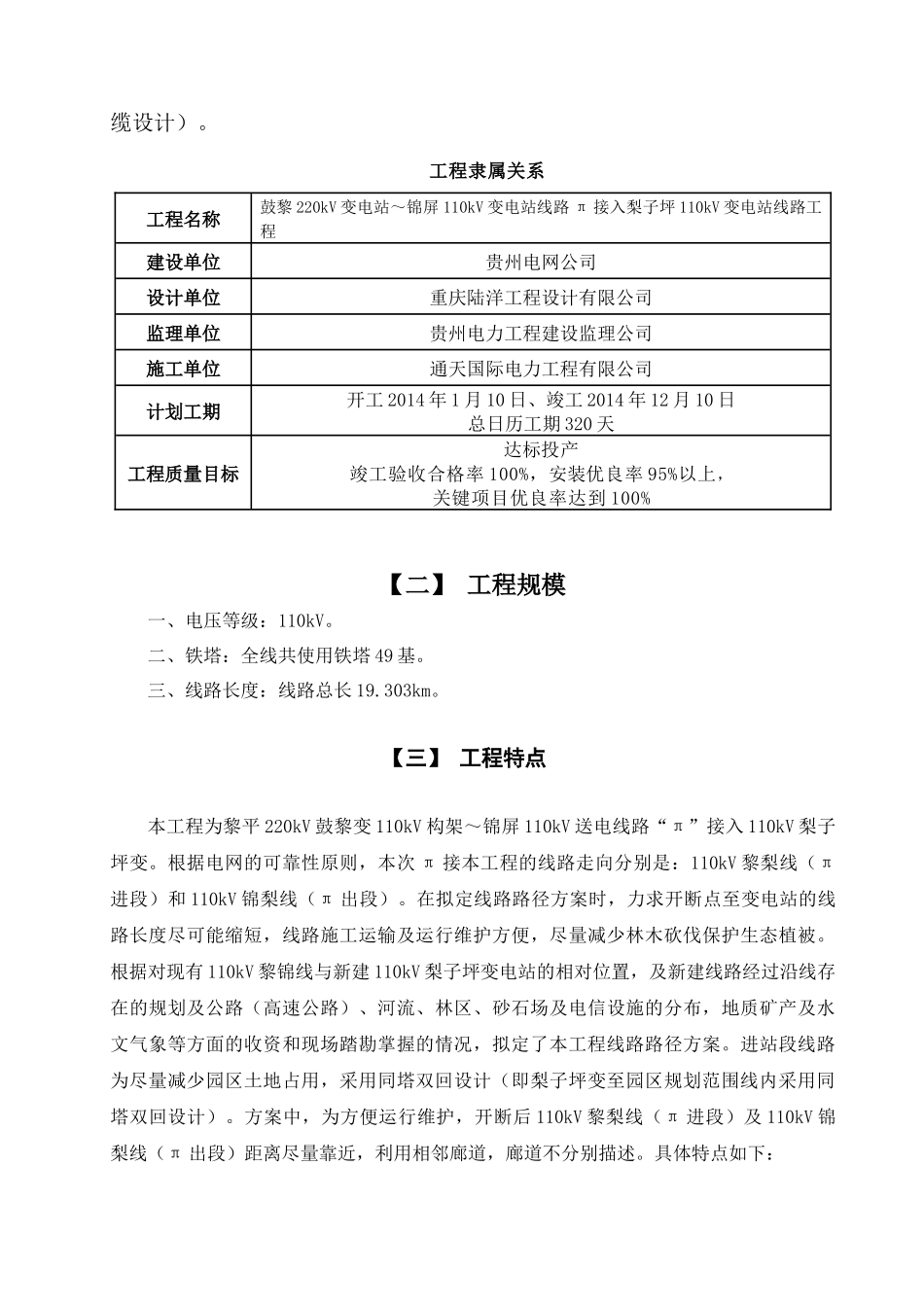

前言为了加强输电线路工程建设标准强制性条文的实施工作，结合鼓黎220kV变电站～锦屏110kV变电站线路π接入梨子坪110kV变电站线路工程实际情况，制定《输电线路工程建设强制性条文实施细则》，认真组织有关的管理人员和工程技术人员学习强制性条文，确保工程技术人员熟悉和掌握强制性条文的相关内容，并在建设活动中自觉地严格执行和进行有效的监督。一、编制依据1、中华人民共和国国务院令第279号《建设工程质量管理条例》2、中华人民共和国建设部令第81号《实施工程建设强制性标准监督规定》3、GB50233-2005《110～500kV架空送电线路施工及验收规范》4、DL/T5168-2002《110～500kV架空电力线路工程施工质量及评定规程》5、《中华人民共和国工程建设标准强制性条文》电力工程部分2011年版第一章工程概况【一】工程简介一、线路名称：鼓黎220kV变电站～锦屏110kV变电站线路π接入梨子坪110kV变电站线路工程。二、本工程线路起止点：从110kV黎锦线π接点起，至拟建的110kV梨子坪变电站进线构架绝缘子串挂点止。π接后从鼓黎变至梨子坪变线路简称“110kV黎梨线”，从锦屏变至梨子坪变线路简称“110kV锦梨线”，分别如下：110kV黎梨线（π进段）线路全长9.927km，单回设计线路长：8.875km，双回设计线路长约1.052km。110kV锦梨线（π出段）线路全长9.376km，其中单回设计线路长：8.324km，双回设计线路与110kV黎梨线共塔长约1.052km。在园区规划范围进站段内采用同塔双回设计，其余均为单回设计，导线采用JL/G1A-185/30钢芯铝绞线，地线一根采用铝包钢绞线JLB1A-50-7，另一根采用24芯OPGW-24B1-50复合光缆（线路通讯部分不包括站内无金属光缆设计）。工程隶属关系工程名称鼓黎220kV变电站～锦屏110kV变电站线路π接入梨子坪110kV变电站线路工程建设单位贵州电网公司设计单位重庆陆洋工程设计有限公司监理单位贵州电力工程建设监理公司施工单位通天国际电力工程有限公司计划工期开工2014年1月10日、竣工2014年12月10日总日历工期320天工程质量目标达标投产竣工验收合格率100%，安装优良率95%以上，关键项目优良率达到100%【二】工程规模一、电压等级：110kV。二、铁塔：全线共使用铁塔49基。三、线路长度：线路总长19.303km。【三】工程特点本工程为黎平220kV鼓黎变110kV构架～锦屏110kV送电线路“π”接入110kV梨子坪变。根据电网的可靠性原则，本次π接本工程的线路走向分别是：110kV黎梨线（π进段）和110kV锦梨线（π出段）。在拟定线路路径方案时，力求开断点至变电站的线路长度尽可能缩短，线路施工运输及运行维护方便，尽量减少林木砍伐保护生态植被。根据对现有110kV黎锦线与新建110kV梨子坪变电站的相对位置，及新建线路经过沿线存在的规划及公路（高速公路）、河流、林区、砂石场及电信设施的分布，地质矿产及水文气象等方面的收资和现场踏勘掌握的情况，拟定了本工程线路路径方案。进站段线路为尽量减少园区土地占用，采用同塔双回设计（即梨子坪变至园区规划范围线内采用同塔双回设计）。方案中，为方便运行维护，开断后110kV黎梨线（π进段）及110kV锦梨线（π出段）距离尽量靠近，利用相邻廊道，廊道不分别描述。具体特点如下：线路名称110kV黎梨线110kV锦梨线线路电压110kV110kV导线型号JL/G1A-185/30JL/G1A-185/30地线型号JLB1A-50-7/OPGW-24B1-50JLB1A-50-7/OPGW-24B1-50回路数单双回混合架设单双回混合架设线路长度(km)9.927km(其中单回设计线路长：8.875km，双回设计线路长约1.052km)9.376km(其中单回设计线路长：8.324km，双回设计线路与110kV黎梨线共塔长约1.052km)曲折系数1.071.05主要气象条件最大覆冰10mm,最大风速25m/s最大覆冰10mm,最大风速25m/s铁塔数量共新建27基塔，其中单回路塔22基，双回路塔5基。共新建22基单回路塔，双回路部分与110kV黎梨线共塔基础型式钢筋混凝土现浇直柱式基础及掏挖基础钢筋混凝土现浇直柱式基础及掏挖基础绝缘子U70BP/146型玻璃绝缘子、XP-70型瓷质绝缘子U70BP/146型玻璃绝缘子、XP-70型瓷质绝缘子防震措施防震锤FR-3R，FR-1R防震锤FR-3R，FR-1R耐张段数1010沿线地形地貌丘陵：10%，一般山地70%，高山大岭20%丘陵：10%，一般山...
