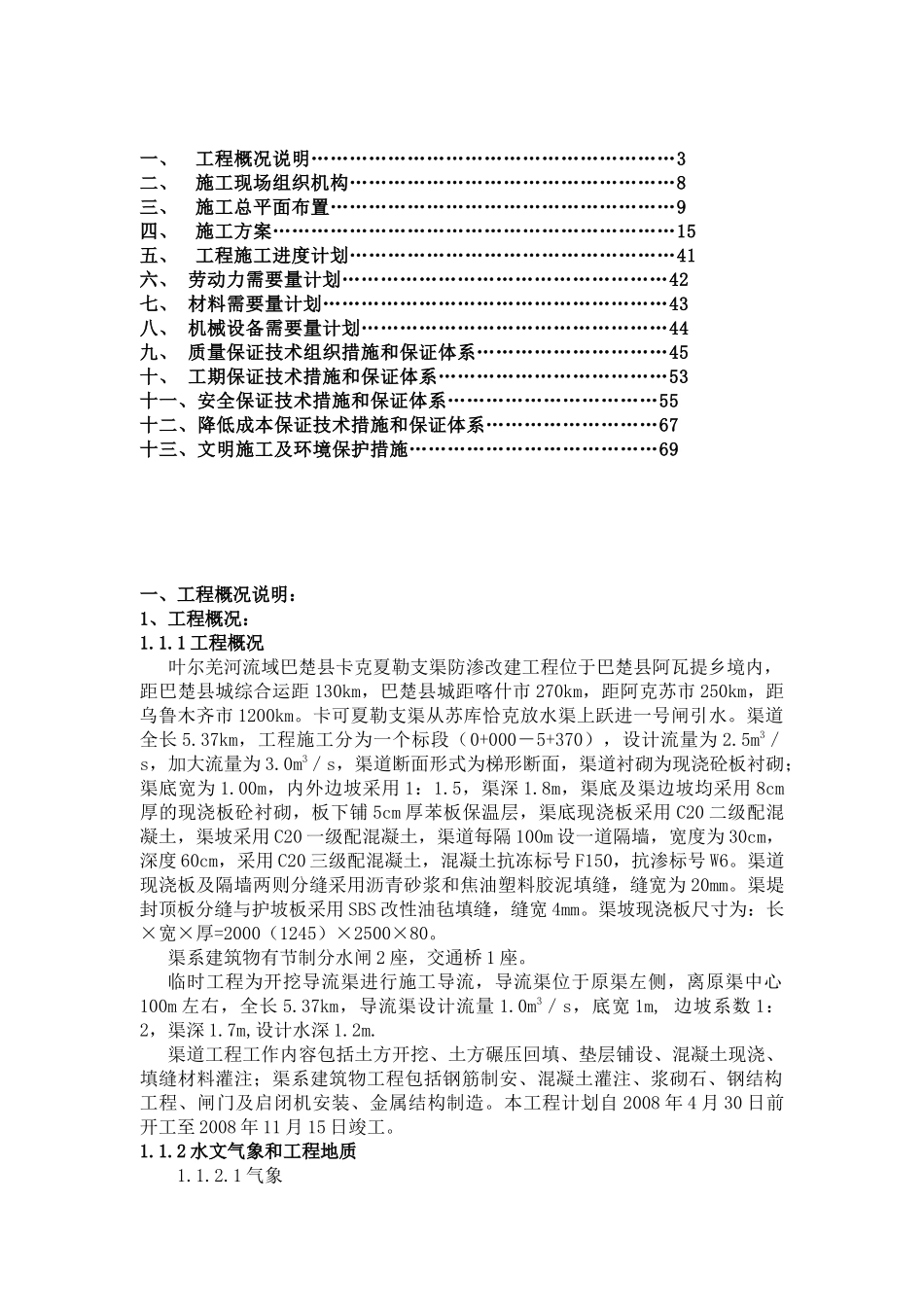

新疆塔里木河流域近期综合治理（喀什地区叶尔羌河流域子项目）卡克夏勒支渠防渗改建工程施工组织设计合同编号：TH2008-YH-BC-10喀什新隆建设（集团）有限责任公司二00八年四月目录一、工程概况说明…………………………………………………3二、施工现场组织机构……………………………………………8三、施工总平面布置………………………………………………9四、施工方案………………………………………………………15五、工程施工进度计划……………………………………………41六、劳动力需要量计划……………………………………………42七、材料需要量计划………………………………………………43八、机械设备需要量计划…………………………………………44九、质量保证技术组织措施和保证体系…………………………45十、工期保证技术措施和保证体系………………………………53十一、安全保证技术措施和保证体系……………………………55十二、降低成本保证技术措施和保证体系………………………67十三、文明施工及环境保护措施…………………………………69一、工程概况说明：1、工程概况：1.1.1工程概况叶尔羌河流域巴楚县卡克夏勒支渠防渗改建工程位于巴楚县阿瓦提乡境内，距巴楚县城综合运距130km，巴楚县城距喀什市270km，距阿克苏市250km，距乌鲁木齐市1200km。卡可夏勒支渠从苏库恰克放水渠上跃进一号闸引水。渠道全长5.37km，工程施工分为一个标段（0+000－5+370），设计流量为2.5m3／s，加大流量为3.0m3／s，渠道断面形式为梯形断面，渠道衬砌为现浇砼板衬砌；渠底宽为1.00m，内外边坡采用1：1.5，渠深1.8m，渠底及渠边坡均采用8cm厚的现浇板砼衬砌，板下铺5cm厚苯板保温层，渠底现浇板采用C20二级配混凝土，渠坡采用C20一级配混凝土，渠道每隔100m设一道隔墙，宽度为30cm，深度60cm，采用C20三级配混凝土，混凝土抗冻标号F150，抗渗标号W6。渠道现浇板及隔墙两则分缝采用沥青砂浆和焦油塑料胶泥填缝，缝宽为20mm。渠堤封顶板分缝与护坡板采用SBS改性油毡填缝，缝宽4mm。渠坡现浇板尺寸为：长×宽×厚=2000（1245）×2500×80。渠系建筑物有节制分水闸2座，交通桥1座。临时工程为开挖导流渠进行施工导流，导流渠位于原渠左侧，离原渠中心100m左右，全长5.37km，导流渠设计流量1.0m3／s，底宽1m,边坡系数1：2，渠深1.7m,设计水深1.2m.渠道工程工作内容包括土方开挖、土方碾压回填、垫层铺设、混凝土现浇、填缝材料灌注；渠系建筑物工程包括钢筋制安、混凝土灌注、浆砌石、钢结构工程、闸门及启闭机安装、金属结构制造。本工程计划自2008年4月30日前开工至2008年11月15日竣工。1.1.2水文气象和工程地质1.1.2.1气象工程地处欧亚大陆腹地，远离海洋，属暖温带海洋大陆性干旱气候，特征极为明显，其特点是：四季分明，夏季炎热，春季升温慢，秋季降温快，降水稀少，蒸发量大，光照充足，无霜期长，昼夜温差大，春季多风沙、尘浮天气。根据巴楚县气象部门多年统计，最低气温-24.2℃，历年平均降水量50mm，历年平均风速为1.7m／s，最大风速为28m／s,多年平均蒸发量2175.8mm，多年平均土壤冻深度70cm，，多年最大积雪厚度9cm。1.1.2.2水文叶尔羌河是典型的冰川补给型河流,多年平均径流量为65.16亿m3，它的最大特点是水量的季节性很大，全年有60-80%的水量集中在洪水期（6-8月）。1.1.2.3工程地质概况区域地质概况工程所处的大地地貌单元为叶河冲积平原，整个地势由西南向东北倾斜，天然地面坡道为1/6000，根据2001年国家技术质量监督局发布的《中国地震参数区划图》，本工程所属区域的地震基本烈度为Ⅶ度。1.1.3交通条件(1)对外交通本工程位于巴楚县阿瓦提乡境内，距巴楚县城综合运距130km，巴楚县城距喀什市270km，工程所在地交通状况良好。(2)场内交通工程区内有现成土路伴行于渠道，完全能满足施工机械的调迁，施工条件优良。1.1.4施工场地由于渠线长，渠道各建筑物施工均应根据其相对距离独立或合并布置施工点，按工地不同情况，分别布置施工场地。1.1.5工期用水、用电1.1.5.1施工用自备离心水泵从附近农渠抽水，生活用水由居民点拉运。本工程外部输电线路没有专门架设，加...
