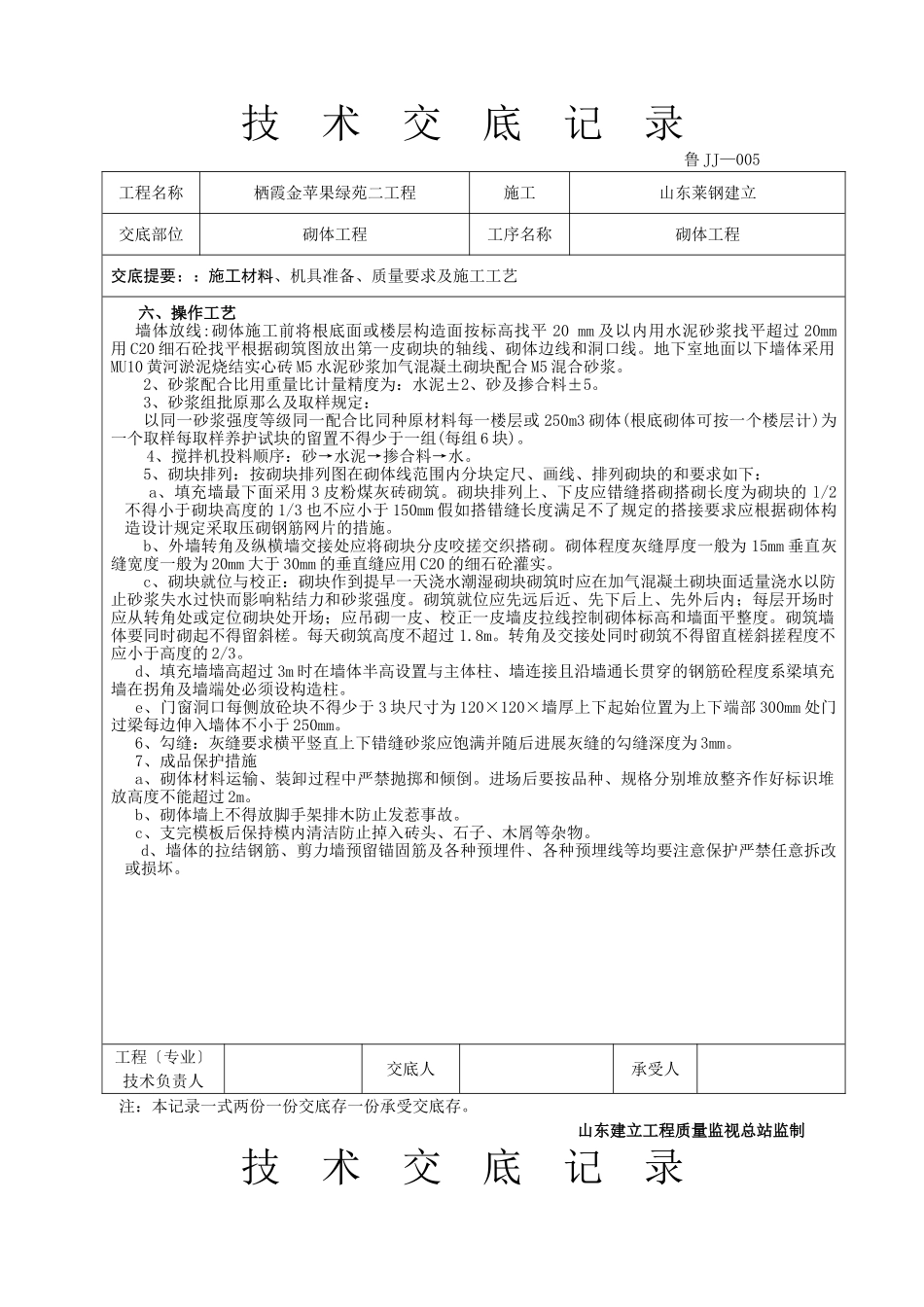

技术交底记录鲁JJ—005工程名称栖霞金苹果绿苑二工程施工山东莱钢建立交底部位砌体工程工序名称砌体工程交底提要：施工材料、机具准备、质量要求及施工工艺一、材料准备砌块、水泥、砂、掺合料、拉结钢筋、顶埋件、木砖等。二、施工机具搅拌机、手推车、磅秤、外用电梯、砖笼、胶皮、筛子、大铲、瓦、扁子、托线板、线坠、小白线、卷尺、铁程度尺、皮数杆、小水桶、砖夹子、扫帚等。三、作业条件1、完成室外回填±并经有关验收合格。2、弹好墙身线、轴线根据现场砌块的实际规格尺寸再弹出门窗洞口位置线经历线符合设计图纸的尺寸要求办完验收手续。3、立皮数杆：用30×40mm木料制作皮数杆上门窗洞口、木砖、拉接筋、圈梁、过梁的尺寸标高。按标高立好皮数扦皮数杆的间距15m转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、结实、标高一致经复核验收手续。4、M5砂浆由试验室做配合比试配准备好试模。四、质量要求填充墙施工质量要求应符合?砌体工程施工质量验收?(GB50203-2002)的规定。项次项目允许偏向〔mm〕检验1轴线位移10用尺检查2垂直度5用2m靠尺塞尺检查3外表平整度8用2m靠尺塞尺检查4门窗洞口高、宽±5用尺检查5外墙上、下窗口偏移20用经纬仪或吊线检查6砂浆饱满度≥80采用百格网检查块材底面砂浆的粘结痕迹面积五、工艺流程墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌筑镶砖→勒缝工程〔专业〕技术负责人交底人承受人注：本记录一式两份一份交底存一份承受交底存。山东建立工程质量监视总站监制技术交底记录鲁JJ—005工程名称栖霞金苹果绿苑二工程施工山东莱钢建立交底部位砌体工程工序名称砌体工程交底提要：：施工材料、机具准备、质量要求及施工工艺六、操作工艺墙体放线:砌体施工前将根底面或楼层构造面按标高找平20mm及以内用水泥砂浆找平超过20mm用C20细石砼找平根据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。地下室地面以下墙体采用MU10黄河淤泥烧结实心砖M5水泥砂浆加气混凝土砌块配合M5混合砂浆。2、砂浆配合比用重量比计量精度为：水泥±2、砂及掺合料±5。3、砂浆组批原那么及取样规定：以同一砂浆强度等级同一配合比同种原材料每一楼层或250m3砌体(根底砌体可按一个楼层计)为一个取样每取样养护试块的留置不得少于一组(每组6块)。4、搅拌机投料顺序：砂→水泥→掺合料→水。5、砌块排列：按砌块排列图在砌体线范围内分块定尺、画线、排列砌块的和要求如下：a、填充墙最下面采用3皮粉煤灰砖砌筑。砌块排列上、下皮应错缝搭砌搭砌长度为砌块的l/2不得小于砌块高度的1/3也不应小于150mm假如搭错缝长度满足不了规定的搭接要求应根据砌体构造设计规定采取压砌钢筋网片的措施。b、外墙转角及纵横墙交接处应将砌块分皮咬搓交织搭砌。砌体程度灰缝厚度一般为15mm垂直灰缝宽度一般为20mm大于30mm的垂直缝应用C20的细石砼灌实。c、砌块就位与校正：砌块作到提早一天浇水潮湿砌块砌筑时应在加气混凝土砌块面适量浇水以防止砂浆失水过快而影响粘结力和砂浆强度。砌筑就位应先远后近、先下后上、先外后内；每层开场时应从转角处或定位砌块处开场；应吊砌一皮、校正一皮墙皮拉线控制砌体标高和墙面平整度。砌筑墙体要同时砌起不得留斜槎。每天砌筑高度不超过1.8m。转角及交接处同时砌筑不得留直槎斜搓程度不应小于高度的2/3。d、填充墙墙高超过3m时在墙体半高设置与主体柱、墙连接且沿墙通长贯穿的钢筋砼程度系梁填充墙在拐角及墙端处必须设构造柱。e、门窗洞口每侧放砼块不得少于3块尺寸为120×120×墙厚上下起始位置为上下端部300mm处门过梁每边伸入墙体不小于250mm。6、勾缝：灰缝要求横平竖直上下错缝砂浆应饱满并随后进展灰缝的勾缝深度为3mm。7、成品保护措施a、砌体材料运输、装卸过程中严禁抛掷和倾倒。进场后要按品种、规格分别堆放整齐作好标识堆放高度不能超过2m。b、砌体墙上不得放脚手架排木防止发惹事故。c、支完模板后保持模内清洁防止掉入砖头、石子、木屑等杂物。d、墙体的拉结钢筋、剪力墙预留锚固筋及各种预埋件、各种预埋线等均要注意保护严禁任意拆改或损坏。工程〔专业〕技术负责人交底人承受人注：本记录一式两份一份交底存一...
