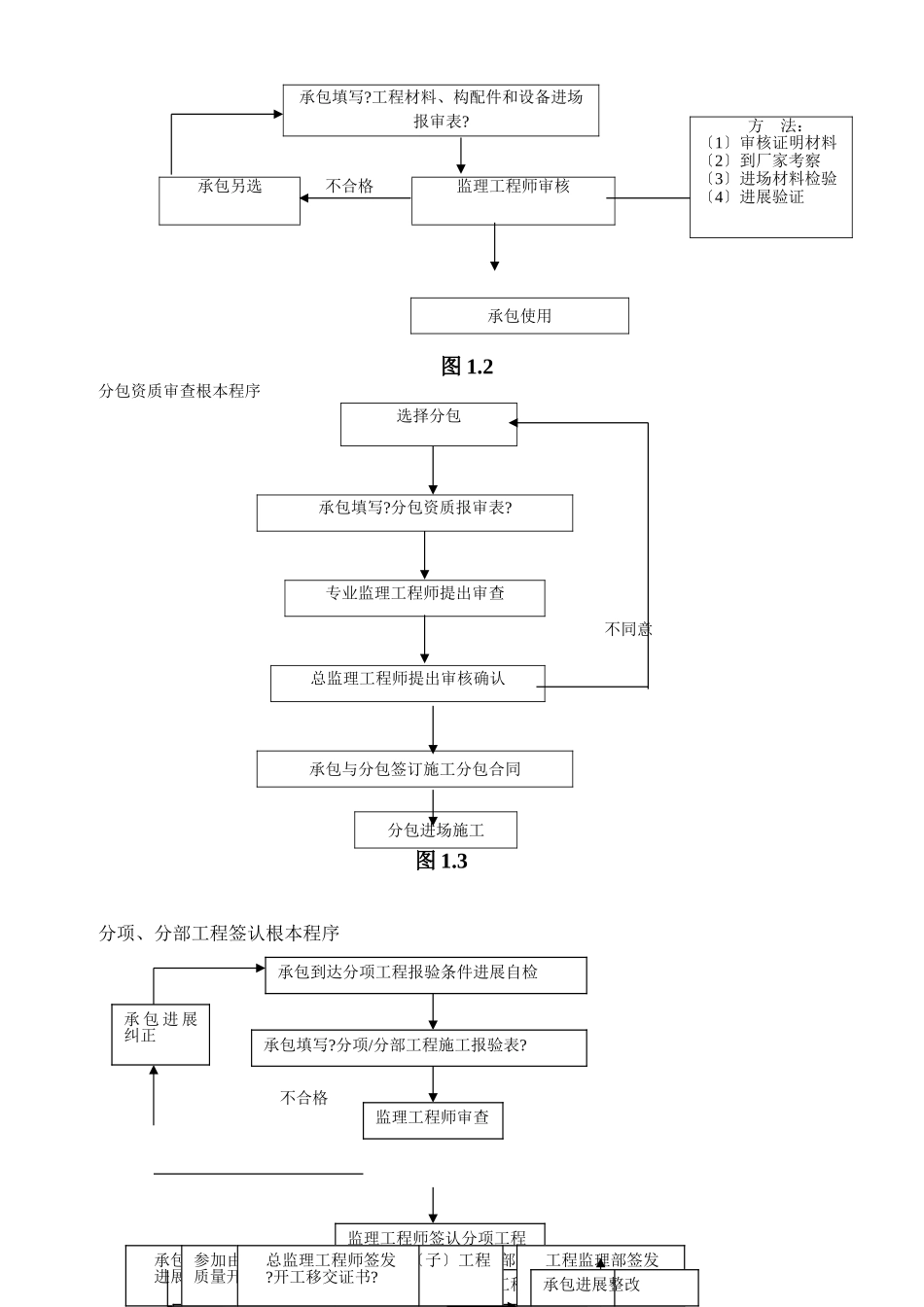

深圳国银建立工程工程理电力花园一工程给排水监理实施细那么编制人：审批人：日：给排水工程监理施行细那么第一章专业工程特点第一节工程简介深圳妈湾电力花园〔一〕工程由深圳妈湾电力兴建由深圳建筑设计研究总院设计国银建立工程工程理监理深圳泛华工程施工。工程地点：深圳南山区创业路南侧与后海大道东侧交汇处。工程规模及特征：1楼地下一层地上30层2楼地下一层地上18层占地面积10080.60㎡总建筑面积63610.87㎡。合同工：396天。质量：合格。第二节专业特点本工程给排水局部共分为：生活污水系统、消防给水系统、污水系统、雨水系统。〔1〕生活给水系统：本工程水源取自城自来水供水网在室外呈环状布置常年供水压力为0.3Mpa生活给水系统按楼层分为四个区：Ⅰ区：地下一层～四层直接与政供水网连通。Ⅱ区：五层～十一层由低压生活变频给水泵加压供水。Ⅲ区：十二层～二十一层由中区生活变频给水泵加压供水。Ⅳ区：二十二层～三十层由高区生活变频给水泵加压供水生活给水干采用高强度的夹铝复合塑料给水、件连接入户的生活给水和热水采用PPR塑料给水。〔2〕消防给水系统：本工程消防水池建于2＃楼地下一层内容积为414m3与生活水池互相隔开单独使用。消防泵房与生活泵房分开其主要设备有喷淋泵消火栓泵及控制设备组成。地下一层1＃楼裙楼局部均设自动喷水灭火系统和火灾自动系统并保证全覆盖自备发电机房配电室设备气体灭火系统。室内消火栓给水网呈环状布置并能保证两支水的充实水柱同时到达室内任何一点。〔3〕雨、污水系统：本工程内采用粪便污水与生活废水合流道系统室外采用雨、污水合流系统卫生间污水、厨房废水均设有专用通气。屋面的雨水用单独的雨水直接排至室外雨水井。室外的雨水、转换层以上的污水采用优质承压的UPVC排水。承插式专用胶粘接转换层以下和出户采用卡箍式柔性排水卡箍连接集水坑排水采用热镀锌钢丝扣连接。第三节监理主要工程范围本工程的主要监理范围为施工工程的质量、平安、进度、控制以及保修阶段的监理工作。第二章监理工作的流程第一节监理工作根据监理的工作根据详细为：1．本工程监理合同;2．工程监理规划;3．及、、有关的法律、法规及工程审批;4．业主与承包商依法订立的工程承包合同及其他有关合同;5．本工程设计图纸、设计变更、图纸会审等资料.第二节监理工作流程受业主委托监理对本工程的施行阶段进展质量、平安、进度、进展控制。〔1〕给排水工程质量监理工作流程见图1.1～1.5;〔2〕给排水工程平安监理工作流程见图2;〔3〕给排水工程进度监理工作流程见图3;〔4〕给排水工程监理工作流程见图4;工程质量控制流程目的方案控制检查验收评定反馈评估图1.1工程材料、构配件和设备质量控制根本程序承包填写?工程材料、构配件和设备进场报审表?图1.2分包资质审查根本程序选择分包承包填写?分包资质报审表?专业监理工程师提出审查不同意总监理工程师提出审核确认承包与分包签订施工分包合同分包进场施工图1.3分项、分部工程签认根本程序方法：〔1〕审核证明材料〔2〕到厂家考察〔3〕进场材料检验〔4〕进展验证承包另选不合格监理工程师审核承包使用不合格不合格工程验收根本程序有缺陷承包到达分项工程报验条件进展自检承包填写?分项/分部工程施工报验表?监理工程师审查监理工程师签认分项工程承包继续施工到达分部工程验收条件进展自检承包填写?分项/分部工程施工报验表?监理工程师审核监理工程师签认分部工程承包进展纠正监理工程师核查质量控制资料监理进展开工预验收监理向建立提交工程质量评估参加由建立组织的开工验收在〔子〕工程质量开工验收记录上签字总监理工程师签发?开工移交证书?工程监理部签发?监理?承包进展整改承包进展纠正图1.4图1.5熟悉施工平安法规、规那么及对设计施工图中影响建筑工程安因素全因素提出改良建议承包送施工组织设计〔或施工方案〕及报审表对施工场地环境平安隐患提出纠正措施符合规定满足检查图2不符合规定承台商纠正措施按平安事故处理程序进展不满足检查严重平安隐患或异常情况否监理审查施工组织设计中〔或施工方案〕施工平安技术措施平安理制度平安消费操作规程特种作业人员理施工机构设备技术性能及平安...
